새로운 A. I. (Automatic Identification),

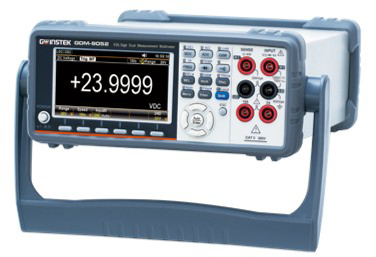

자동 인식 측정 기능을 갖춘 신제품 GDM-9052 5½ 디지트 듀얼 측정 멀티미터​​

GW Instek의 신형 5½ 디지트 듀얼 측정 멀티미터 GDM-9052는 기존 멀티미터 제품군의 GDM-8351 및 GDM-8352를 대체합니다.

GDM-9052는 LCD 디스플레이, 최대 239,999 카운트, 0.012%의 DC 전압 정확도를 갖고, A.I. 측정 기능을 지원하며, USB / RS-232C 단자를 보유하고 있습니다. 그를 통해 정확한 측정과 생생한 데이터 관측, PC와의 편리한 연결을 제공합니다.

GDM-9052 듀얼 멀티미터는 AC/DC 전압, AC/DC 전류, AC+DC 전압/전류, 2선/4선 저항, 주파수, 온도 측정, 연속성 및 다이오드 테스트 같은 기초적인 측정 항목 뿐만 아니라, 전기용량 측정 기능을 탑재하고 있습니다.

게다가 GDM-9052는 최댓값/최솟값, dB, dBm, compare, reading hold, 알고리즘(MX+B 일차함수, 1/X, %) 등의 제조 과정 테스트, 교육 목적 실험, 연구 시설 등에서 필요로 하는 많은 Math 기능을 지원합니다.

외부 제어에 대해서, 디지털 I/O 인터페이스의 핀은 Compare 기능을 위해서 자주 사용되는 신호 출력을 제공할 뿐만 아니라, 사용자들이 원하는 대로 각 핀에 신호를 지정할 수도 있습니다.

원격 제어 및 데이터 수집과 관련해서, GDM-9052 사용자들이 주로 사용하는 인터페이스와 보편적인 시스템 인터페이스를 고려하여, 기본 인터페이스로 RS-232C와 USB를 제공하여 프로그램을 제어하고 측정 결과를 읽어들일 수 있습니다.

USB 인터페이스를 사용하는데 있어서 주목할 점은, 사용자들이 USB-CDC 또는 USB-TMC 모드를 선택하여 사용할 수 있습니다. USB-TMC가 선택된 동안에는, 사용자들이 기기를 정확히 GPIB 인터페이스로 제어하는 것과 똑같이 USB 인터페이스를 통하여 제어 가능합니다. 그러므로, 상대적으로 값비싼 GPIB 연결 케이블을 요구하지 않습니다.​

A. I. (Automatic Identification), 자동 인식 측정​

GDM-9052는 벤치탑 방식의 멀티미터에서 최초로 Automatic Identification (A.I.), 자동 인식 측정 기능을 탑재하였습니다. 이 기능이 활성화 되면, AC/DC 전압, 다이오드, 저항 같은 측정 신호와 연속성 테스트를 자동으로 확인하여 사용자들이 원하는 측정 기능을 수동으로 바꿔 줄 필요가 없습니다. GDM-9052가 자동으로 측정 항목을 바꿔서 선택하고, 측정을 수행하여 사용자들이 더 쉬운 측정을 할 수 있고, 장비에 들이는 시간을 절약할 수 있습니다.

듀얼 측정 및 디스플레이

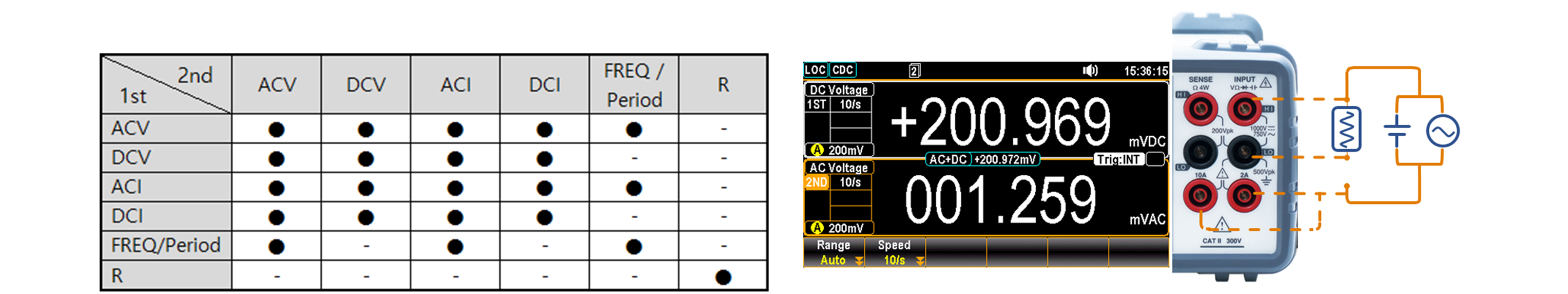

GW Instek의 6½, 5½ 디지트 멀티미터 제품군과 비슷하게, GDM-9052는 듀얼 디스플레이 기능을 탑재하여 측정 항목이 동시에 출력될 수 있는 조합이라면, 듀얼 디스플레이를 통해 동시에 나타나게 됩니다. 듀얼 측정이 가능한 조합은 다음과 같습니다.

예를 들어, 테스트 배선의 소자에 연결하였을 때 DC 전압 및 전류가, 또는 DC 전압과 AC 성분이 동시에 나타납니다. 각 측정의 결과 값들은 다른 디스플레이에 동시에 출력되어서 사용자들의 귀중한 시간을 절약해 줄 뿐만 아니라 측정 결과를 읽기 위해서 디스플레이의 출력 항목을 선택하는 문제를 덜어 줍니다.

측정 속도 선택 가능​

GDM-9052는 3가지 측정 속도 Fast / Medium / Slow를 선택 가능합니다.

예를 들어, DC V 측정은 측정의 효율성을 최대한으로 하는 Fast 모드에서 1초에 320개의 데이터를 읽어들일 수 있습니다.

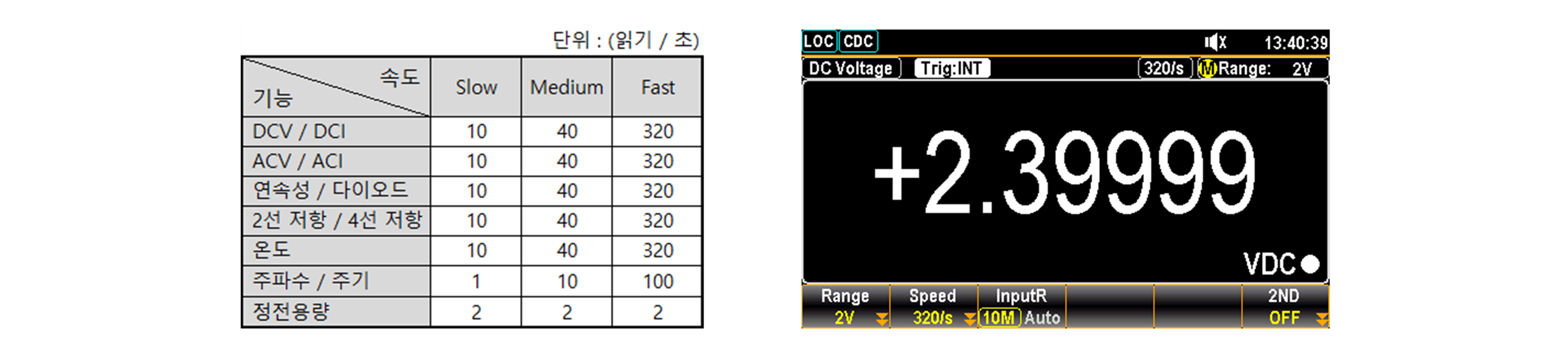

측정 대상과 속도에 따라 초당 읽어들일 수 있는 값은 다음과 같습니다.

다양한 측정 항목들과 기능들

GDM-9052는 같은 멀티미터 제품군과 비교하여, 다양한 측정 항목들과 기능들을 제공합니다.

GDM-9052에는 AC 전압/전류, DC 전압/전류, AC+DC 전압/전류, 2선 및 4선 저항, 온도, 주파수, 다이오드, 연속성 비퍼 테스트(회로가 연결되어 있을 때 알림음 발생), 전기용량까지 측정 가능한 12개의 주요 측정 항목들이 있습니다.

최댓값/최솟값, reading hold, 상대값, dB, dBm, 알고리즘(MX+B 일차함수, 1/X, %) 및 비교와 같은 많은 보조 기능들은 사용자들이 매일 측정하는 주요 측정 항목들에 대한 요구사항을 보강하기 위해 구상되었습니다.

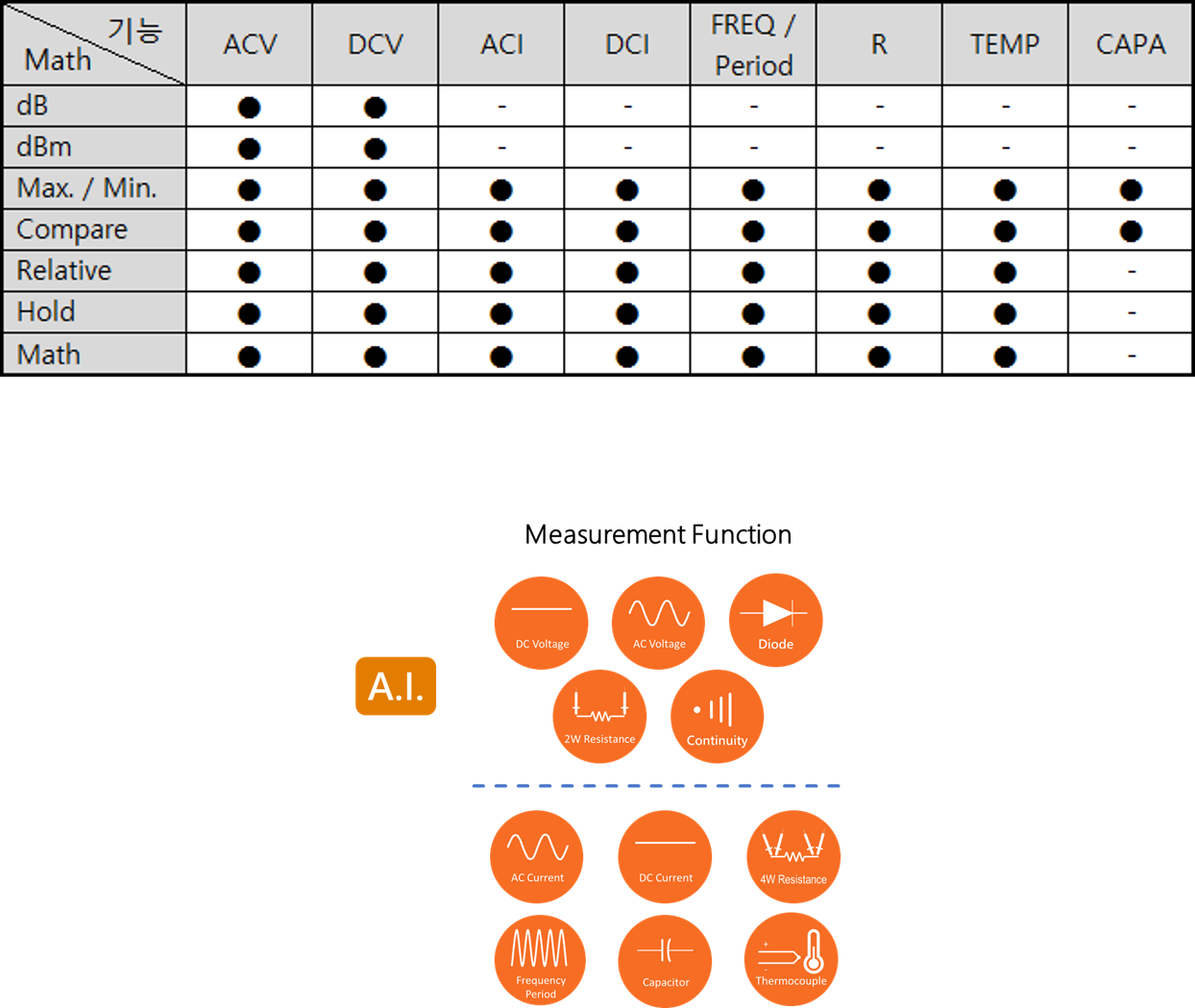

측정 항목에 대해 지원되는 Math 기능들은 다음과 같습니다.

편리한 디지털 I/O 기능

이전 멀티미터 모델 GDM-835x 시리즈와 비교되는 또다른 차이점으로, GDM-9052의 디지털 I/O는 일반 모드 및 사용자 정의 모드를 지원합니다. 일반 모드에서 디지털 I/O 출력은 High Fail, Low Fail, Pass 그리고 Compare 기능의 결과에 따른 EOM (end of measurement, 측정 종료) 으로 구성되어 있으며, 외부 트리거 입력 또한 지원됩니다.

사용자 정의 모드에서, 사용자들은 외부 제어를 실행하기 위한 4핀(SET1~SET4)의 출력 조건을 자유롭게 설정할 수 있습니다.

​

이전 시리즈와 호환되는 명령어를 통한 원격 제어​

GW Instek의 디지털 멀티미터 GDM-8351/8352를 이미 보유하고 계시거나 명령어를 통한 원격 제어 경험이 있는 사용자들을 위해서, GDM-9052는 해당 멀티미터와 완벽히 호환되는 메뉴 / 인터페이스 / SCPI ID 명령어를 지원합니다. 현재 사용 중인 프로그램 또는 시스템의 수정을 위해 필요한 비용과 시간으로 인한 생산 연기 등에 대한 걱정 없이 업그레이드할 수 있습니다​.

주요 특징

· 5½ 디지트 디스플레이 : 최대239,999 카운트

· 4.3 TFT 그래픽 LCD

· DC 전압 기본 정확도 : 0.012 %

· 자동 인식 측정 (A. I. Measurement)를 통한 측정 항목 자동 인식 및 측정 항목을 수동으로 선택할

 필요 없이 전압, 저항, 다이오드 측정 및 연속성 테스트 가능

· 12가지 측정 기능 : AC/DC 전압, AC/DC 전류, 2선/4선 저항, 주파수, 주기, 다이오드, 연속성, 전기용량 및 온도

· True RMS (AC, AC+DC) 측정 지원

· 두 가지 측정 항목을 동시에 출력할 수 있는 듀얼 측정 기능 지원

· 다양한 Math 기능 : 최댓값/최솟값, REL/REL#, Compare, Hold, dB, dBm, MX+B, %, 1/X

· 디지털 I/O에 대해 두 가지 모드 지원(일반 모드, 핀 출력을 자유롭게 설정 가능한 사용자 지정 모드)

· 기본 인터페이스 : RS-232C, USB device (USB-CDC 및 USB-TMC 모드 지원

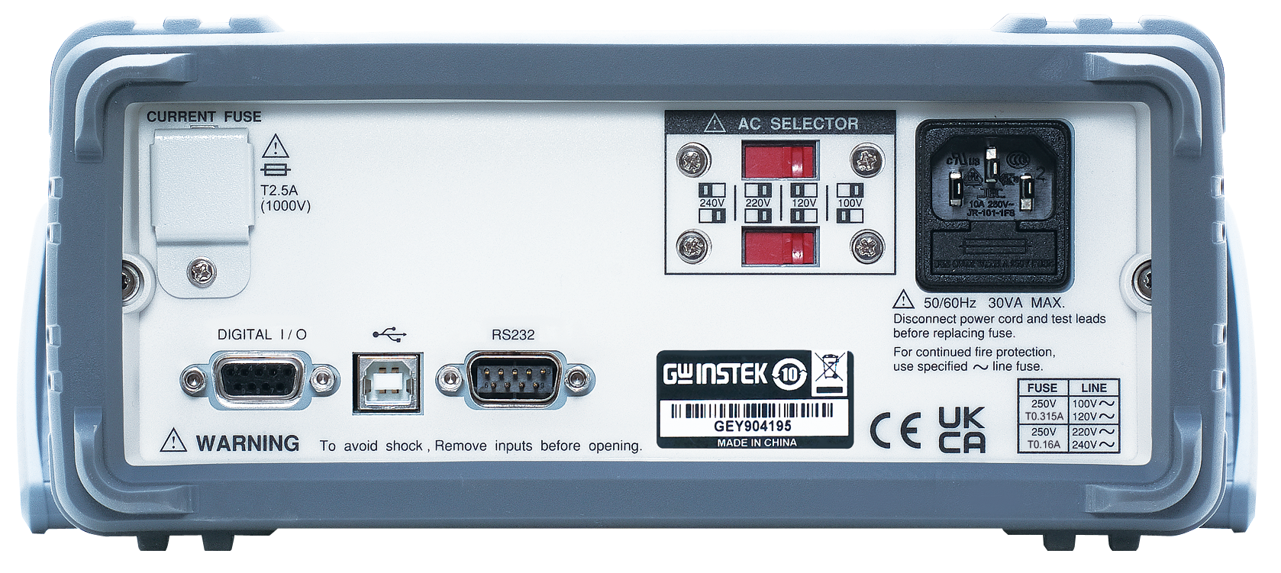

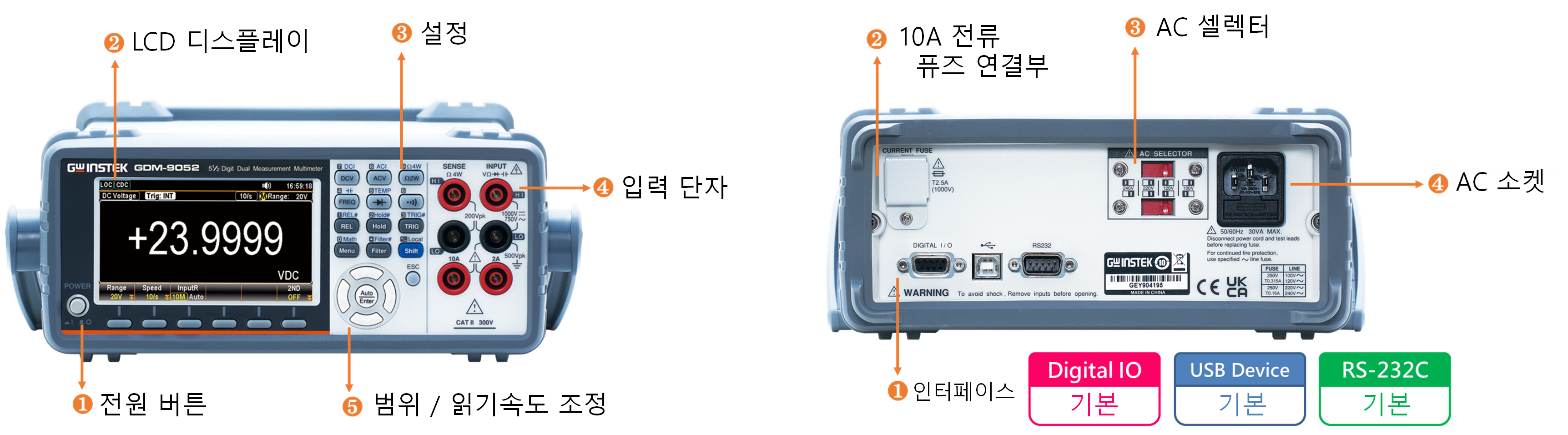

제품 외관​

기본 액세서리

안전 매뉴얼 x 1,

파워 코드 x 1,

테스트 리드 GTL-207A x 1

옵션 액세서리

GTL-108A 4선 테스트 리드 (Kelvin 클립), 약 1100 mm

GTL-205A 써모커플 온도 프로브 어댑터 (K-type), 약 1000 mm

GTL-232 RS-232C 케이블, 9-핀, 암-암 케이블, 약 2000 mm

GTL-246 USB 케이블, A-B타입, 약 1200 mm

GDM-TL1 GW Instek의 모든 DMM에 호환되는 테스트 리드 세트

GSC-014 DMM 액세서리를 위한 보관 및 운반 케이스

GRA-422 랙 어댑터 패널 (19”, 2U)

GRA-454 랙 마운트 키트 (19”, 2U), 한 세트 또는 두 세트에 대응
