주요 특징

• 6 1/2 자리 디스플레이: 1,200,000 카운트

• DCV 기본 정확도: 0.0035%

• 선택된 두 측정값을 동시에 수행하는 듀얼 측정

• 밝은 진공 형광 디스플레이 (VFD)

• AC+DC 전압 또는 전류 측정 기능 제공

• 11가지 측정 기능 및 10가지 수학 함수

• 고해상도: DCI에서 최대 100pA, ACI에서 최대 1nA까지의 측정

• 온도 측정 (RTD 및 열전대): -200°C ~ +1820°C

• 높은 전송 속도: USB를 통해 최대 2,400회의 측정/초

• 표준 인터페이스: USB, RS232C, 디지털 I/O

• 옵션 인터페이스: GPIB 또는 LAN

• 옵션 스캐너 카드: GDM-SC1 (V 채널 x16, I 채널 x2)

• 무료 PC 소프트웨어: DMM Viewer, LabVIEW 드라이버

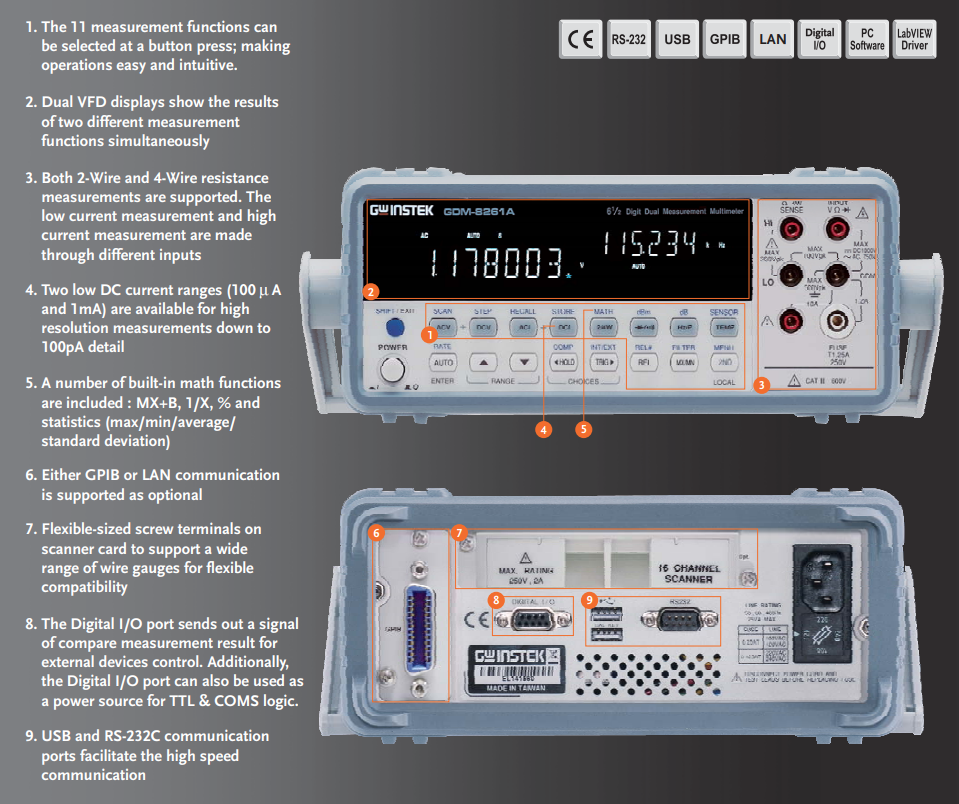

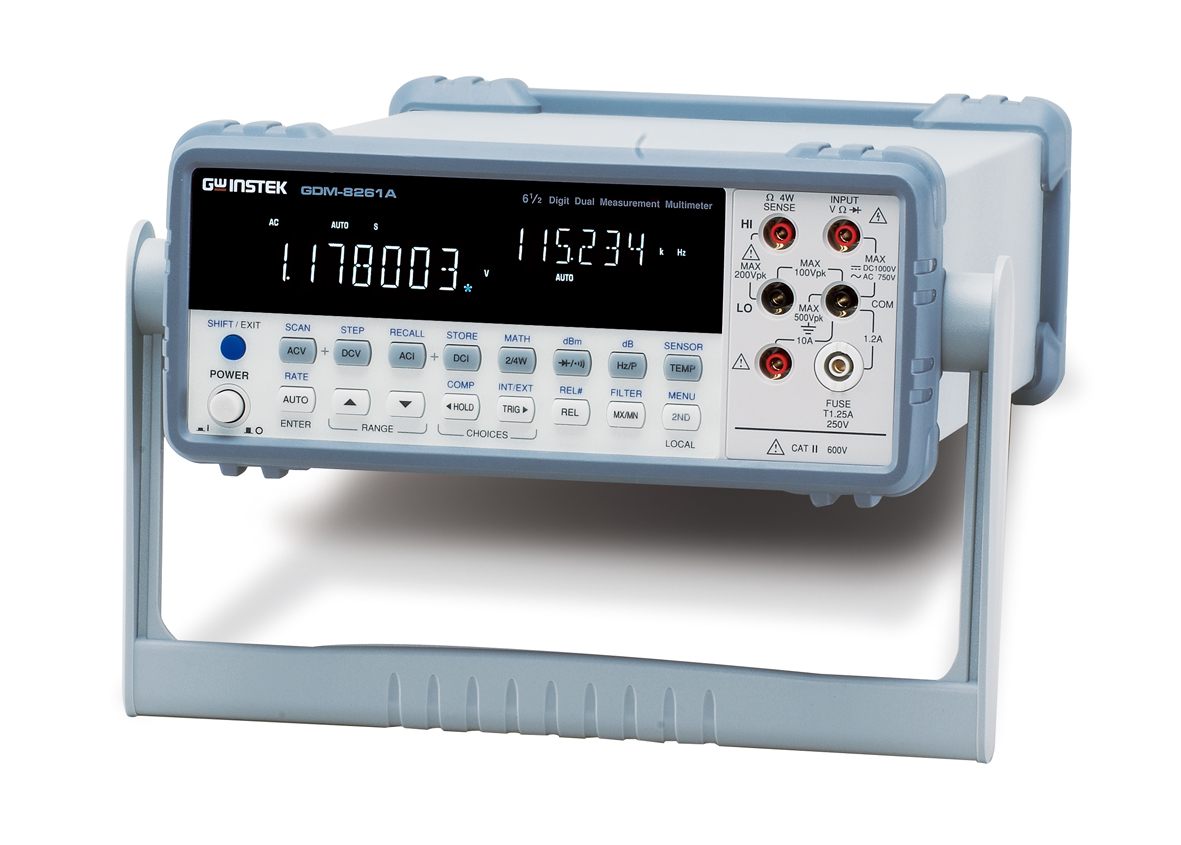

GDM-8261A는 높은 정밀도의 6 ½ 자리 디지털 멀티미터로, 듀얼 측정 디스플레이, 11가지의 측정 기능 및 10가지의 수학 함수를 제공합니다. 스캐너 카드를 채택하여 여러 장치의 다중 테스트 포인트 측정을 용이하게 합니다. 이로써 반자동 ATE 시스템으로의 활용이나 DUT의 장기 모니터링 또는 특성화가 가능합니다. PC 소프트웨어인 DMM-Viewer와 LabVIEW 드라이버를 제공하여 다중 채널 패널 설정과 데이터 로깅을 지원하며, USB 및 RS-232 인터페이스를 표준으로 제공하고 GPIB 또는 LAN을 선택할 수 있는 선택적 인터페이스를 제공합니다.

Ideal for Bench Assignments

GDM-8261A는 전자 회로나 제품의 설계, 개발, 테스트를 수행하는 엔지니어가 필요한 기본 측정 기능을 모두 갖추고 있습니다. 이에는 전압, 전류, 저항, 다이오드, 연속성, 주파수, 온도가 포함되며, 특히 전류 측정 범위는 매우 넓습니다. 또한, 특정 측정 요구 사항 및 복잡한 응용 프로그램을 위해 다양한 수학 함수를 제공합니다.

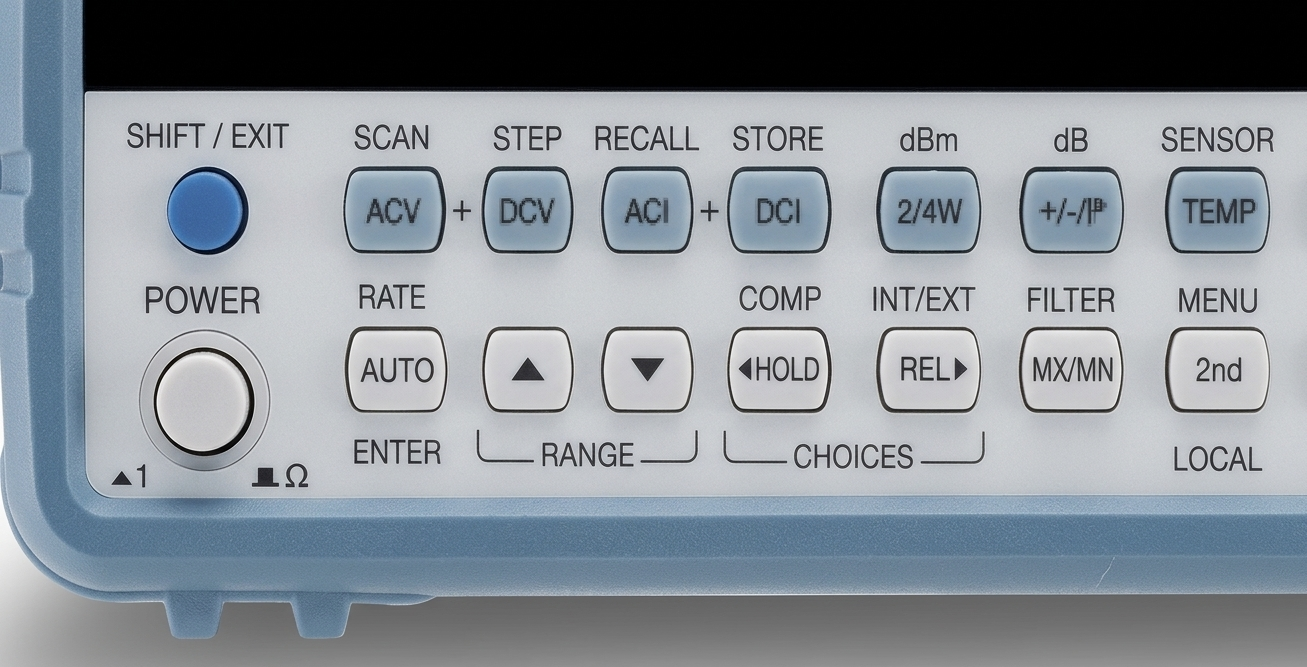

듀얼 측정 및 듀얼 디스플레이​

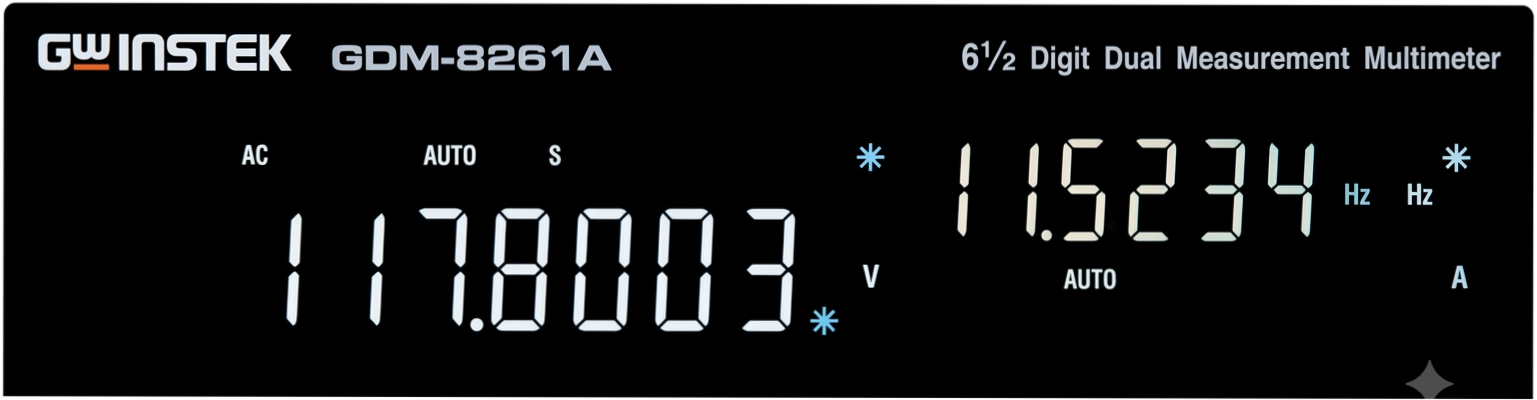

GDM-8261A는 대부분의 "듀얼 디스플레이" 디지털 멀티미터와는 달리 두 가지 측정 기능을 동시에 수행하고, 테스트 결과를 주 디스플레이와 보조 디스플레이에 각각 표시할 수 있습니다. 이는 거의 무한한 듀얼 측정 기능 조합을 지원하며 다중 기능 측정 작업의 테스트 속도를 크게 향상시킵니다.

고 측정 해상도 및 고 샘플링 속도​

GDM-8261A는 전압 측정에 0.1μV의 예외적으로 높은 해상도를 제공하며, DC 전류 측정에는 100pA, AC 전류 측정에는 1nA, 그리고 저항 측정에는 100μΩ의 해상도를 제공합니다. 이 수준의 해상도와 정확도는 특정 응용 분야에서의 정밀한 측정을 위해 반드시 필요합니다. 또한, GDM-8261A는 6 ½ 자리의 디스플레이 해상도에서 초당 30개의 측정 값을 획득할 수 있으며, 4 ½ 자리의 디스플레이 해상도에서는 초당 2,400개의 측정 값을 획득할 수 있습니다. GDM-8261A의 빠른 취득 속도는 현재의 측정 요구를 충분히 만족합니다.

2/4선 저항 측정​

GDM-8261A는 저항 측정을 위한 2-선 및 4-선 두 가지 방법을 제공합니다. 2-선 측정은 일반적으로 100Ω에서 10kΩ 범위의 저항 측정에 가장 많이 사용됩니다. 반면 4-선 연결은 일반적으로 100Ω보다 낮은 값의 저항 측정에 적용됩니다. 4-선 측정을 적용하면 테스트 리드 저항 및 커넥터 접촉 저항을 자동으로 보상하여 정확한 측정 결과를 얻을 수 있습니다.

저장/재호출 기능​

GDM-8261A는 "저장" 및 "재호출" 기능을 위해 2 ~ 9999개의 측정 값을 획득하고 기록할 수 있습니다. 이는 데이터 획득이 중지될 때 모든 기록된 데이터의 최대, 최소, 평균 또는 표준 편차 값을 즉시 관찰할 수 있도록 합니다.

Math Measurement

GDM-8261A의 "수학" 기능은 측정을 위한 네 가지 수학 연산을 포함합니다: MX+B, 1/X, 백분율 및 통계. "MX+B"는 측정값(X)을 인수(M)로 곱하고 오프셋 값(B)을 더하거나 빼서 선형 오프셋이나 스케일을 계산합니다. "1/X" 기능은 측정값(X)으로부터 1을 나누어 측정값의 역수를 계산합니다. "백분율" 기능은 측정값 X와 참조값 사이의 비율을 다음과 같은 식을 사용하여 계산합니다: (측정값 X - 참조값) / 참조값 x 100%. "통계" 기능은 연속적으로 또는 사용자가 정의한 측정 횟수에 따라 통계적 계산을 수행합니다. 통계적 계산에는 최대값, 최소값, 평균 및 표준 편차가 포함됩니다. 이러한 수학적 연산을 통해 GDM-8261A는 수동 계산의 복잡성 없이도 복잡한 측정을 빠르고 쉽게 수행할 수 있습니다.

Temperature Measurement

GDM-8261A는 열전대나 RTD(저항 온도 센서)와 같은 다양한 온도 센서의 넓은 범위의 온도 측정을 수행합니다. 열전대의 경우, GDM-8261A는 전압 측정 단자를 열전대 입력으로 사용하고 전압 변동에서 온도를 계산합니다. GDM-8261A에서는 가장 인기 있는 열전대 유형을 지원합니다. RTD 센서의 경우, GDM-8261A는 온도 변화로 인한 저항 변화로부터 발생하는 전압 변동을 계산합니다. 온도 센서의 입력으로는 전면 패널 단자 또는 스캐너 카드 단자를 사용할 수 있습니다.

다양한 인터페이스와 전송 속도​

시스템 응용 프로그램을 위해, GDM-8261A는 표준으로 USB 인터페이스와 RS232 인터페이스를 제공합니다. USB를 통해 최대 2,400개의 측정 값이 ASCII 형식으로 전송될 수 있습니다. ATE 시스템을 지원하기 위해 선택적으로 GPIB 또는 LAN 인터페이스를 사용할 수 있습니다.

옵션 스캐너 카드는 현장 설치 가능한 디자인으로, 자체 포함된 다중 포인트 측정 솔루션입니다. 이 접근 방식은 다중 포인트 측정 및 데이터 처리를 위한 소프트웨어 개발의 복잡성을 제거합니다. 스캐너를 사용하면 사용자가 단일 GDM-8261A에 연결된 여러 채널을 효과적으로 측정할 수 있습니다.

Convenient PC Software

Control & Data Acquisition

Data Reload & Graph

Panel Setting & Data Acquisition for All Scanner Channels

LabVIEW Driver

GDM-8261A와 함께 무료 소프트웨어인 DMM-Viewer를 지원하여 원격 제어 및 장기 데이터 획득이 용이해집니다. 이 소프트웨어를 사용하면 사용자가 명령을 내리거나 프로그래밍 소프트웨어를 개발할 필요 없이 GDM-8261A를 원격으로 제어할 수 있습니다. DMM-Viewer의 사용자 인터페이스는 GDM-8261A의 전면 패널과 유사하여 사용자의 학습 시간을 크게 줄여줍니다. PC를 통한 데이터 캡처를 위해 소프트웨어는 파일로 저장하기 전에 측정 결과를 지속적으로 관찰할 수 있습니다. 또한, 저장된 파일은 데이터 분석을 위해 그래프로 로드하고 볼 수 있습니다. GDM-8261A가 다중 포인트 측정을 위해 스캐너 카드와 함께 작동할 때, DMM-Viewer를 사용하면 사용자가 각 채널에 대해 측정 기능과 범위를 쉽게 선택하고 측정 데이터를 신속하게 획득할 수 있습니다. 또한 GDM-8261A LabVIEW 드라이버도 무료로 제공됩니다. 이 드라이버를 사용하면 사용자가 PC에서 가상 계기를 만들어 장비를 제어할 수 있습니다. DMM-Viewer 및 LabVIEW 드라이버를 사용하면 GDM-8261A는 추가 소프트웨어/하드웨어 투자 없이 고가의 반자동 ATE 시스템으로 전환됩니다.

제품 사양

기능

범위*1

분해능

테스트 전류/

24시간

90일

1년

온도 계수 0~18℃/28~55℃

주파수 및 일반

23℃±1℃

23℃±5℃

23℃±5℃

DC 전압

100.0000mV

0.1uV

10MΩ or >10GΩ

0.0030+0.0030

0.0040+0.0035

0.0050+0.0035

0.0005+0.0005

1.000000V

1uV

10MΩ or >10GΩ

0.0015+0.0004

0.0020+0.0005

0.0035+0.0005

0.0005+0.0001

10.00000V

10uV

11.11MΩ±1%

0.0020+0.0006

0.0030+0.0007

0.0048+0.0007

0.0005+0.0001

100.0000V

0.1mV

10.1MΩ±1%

0.0020+0.0006

0.0035+0.0006

0.0081+0.0006

0.0005+0.0001

1000.000V

1mV

10.1MΩ±1%

0.0025+0.0006

0.0044+0.0010

0.0090+0.0010

0.0005+0.0001

저항*2

100.0000Ω

100uΩ

1mA

0.030+0.0030

0.008+0.004

0.010+0.004

0.0008+0.0005

1.000000kΩ

1mΩ

1mA

0.020+0.0005

0.008+0.001

0.010+0.001

0.0008+0.0001

10.00000kΩ

10mΩ

100uA

0.020+0.0005

0.008+0.001

0.010+0.001

0.0008+0.0001

100.0000kΩ

100mΩ

10uA

0.020+0.0005

0.008+0.001

0.010+0.001

0.0008+0.0001

1.000000MΩ

1Ω

3.5uA

0.020+0.0010

0.008+0.001

0.010+0.001

0.0010+0.0002

10.00000MΩ

10Ω

350nA

0.0150+0.0010

0.020+0.001

0.040+0.001

0.0030+0.0004

100.0000MΩ

100Ω

350nA//10MΩ

0.3000+0.0100

0.800+0.010

0.800+0.010

0.1500+0.0002

DC 전류

100.0000uA

100pA

<0.015V

0.010+0.020

0.04+0.025

0.05+0.025

0.002+0.0030

1.000000mA

1nA

<0.15V

0.007+0.005

0.03+0.005

0.05+0.005

0.002+0.0005

10.00000mA

10nA

<0.07V

0.005+0.010

0.03+0.020

0.05+0.020

0.002+0.0020

100.0000mA

0.1uA

<0.7V

0.010+0.004

0.03+0.005

0.05+0.005

0.002+0.0005

1.000000A

1uA

<0.8V

0.050+0.006

0.08+0.010

0.10+0.010

0.005+0.0010

10.00000A

10uA

<0.5V

0.100+0.008

0.12+0.008

0.15+0.008

0.005+0.0008

도통 테스트

1000.000Ω

0.001Ω

1mA

0.002+0.030

0.008+0.030

0.010+0.030

0.001+0.002

다이오드 테스트*3

1.000000V

1uV

1mA*4

0.002+0.010

0.008+0.020

0.010+0.020

0.001+0.002

True RMS AC 전압*5

100.0000mV

0.1uA

3Hz~5Hz

1.00+0.03

1.00+0.04

1.00+0.04

0.100+0.004

5Hz~10Hz

0.35+0.03

0.35+0.04

0.35+0.04

0.035+0.004

10Hz~20kHz

0.04+0.03

0.04+0.04

0.06+0.04

0.005+0.004

20kHz~50kHz

0.10+0.05

0.11+0.05

0.12+0.05

0.011+0.005

50kHz~100kHz

0.55+0.08

0.60+0.08

0.60+0.08

0.060+0.008

100kHz~300kHz*7

4.00+0.50

4.00+0.50

4.00+0.50

0.200+0.020

1.000000V~

1uV~

3Hz~5Hz

1.00+0.02

1.00+0.03

1.00+0.03

0.100+0.003

750.000V*6

1mV

5Hz~10Hz

0.35+0.02

0.35+0.03

0.35+0.03

0.035+0.003

10Hz~20kHz

0.04+0.02

0.05+0.03

0.06+0.03

0.005+0.003

20kHz~50kHz

0.10+0.04

0.11+0.05

0.12+0.05

0.011+0.005

50kHz~100kHz

0.55+0.08

0.60+0.08

0.60+0.08

0.060+0.008

100kHz~300kHz*7

4.00+0.50

4.00+0.50

4.00+0.50

0.200+0.020

True RMS AC 전류*5

1.000000mA

1nA

3Hz~5Hz

1.00+0.04

1.00+0.04

1.0+0.04

0.100+0.006

5Hz~10Hz

0.30+0.04

0.30+0.04

0.3+0.04

0.035+0.006

10Hz~5kHz

0.10+0.04

0.10+0.04

0.1+0.04

0.015+0.006

5kHz~10kHz

0.20+0.25

0.20+0.25

0.2+0.25

0.030+0.006

10.00000mA

10nA

3Hz~5Hz

1.10+0.06

1.10+0.06

1.10+0.06

0.200+0.006

5Hz~10Hz

0.35+0.06

0.35+0.06

0.35+0.06

0.100+0.006

10Hz~5kHz

0.15+0.06

0.15+0.06

0.15+0.06

0.015+0.006

5kHz~10kHz

0.35+0.70

0.35+0.70

0.35+0.70

0.030+0.006

100.0000mA

100nA

3Hz~5Hz

1.00+0.04

1.00+0.04

1.0+0.04

0.100+0.006

5Hz~10Hz

0.30+0.04

0.30+0.04

0.3+0.04

0.035+0.006

10Hz~5kHz

0.10+0.04

0.10+0.04

0.1+0.04

0.015+0.006

5kHz~10kHz

0.20+0.25

0.20+0.25

0.2+0.25

0.030+0.006

1.000000A

1uA

3Hz~5Hz

1.00+0.04

1.00+0.04

1.00+0.04

0.100+0.006

5Hz~10Hz

0.30+0.04

0.30+0.04

0.30+0.04

0.035+0.006

10Hz~5kHz

0.10+0.04

0.10+0.04

0.10+0.04

0.015+0.006

5kHz~10kHz

0.35+0.70

0.35+0.70

0.35+0.70

0.030+0.006

10.00000A

10uA

3Hz~5Hz

1.10+0.06

1.10+0.06

1.10+0.06

0.100+0.006

5Hz~10Hz

0.35+0.06

0.35+0.06

0.35+0.06

0.035+0.006

10Hz~5kHz

0.15+0.06

0.15+0.06

0.15+0.06

0.015+0.006

5kHz~10kHz

0.35+0.70

0.35+0.70

0.35+0.70

0.030+0.006

주파수 주기*8

100.0000mV~

-

3Hz~5Hz

0.1

0.1

0.1

0.005

750.0000V*6

5Hz~10Hz

0.05

0.05

0.05

0.005

10Hz~40Hz

0.03

0.03

0.03

0.001

40Hz~300kHz

0.006

0.01

0.01

0.001

온도 (RTD)*9

-200~+600℃

0.002℃

-

-

-

0.06℃ (typ.)

-

온도 (써모커플)*9

-200~+1372℃

0.003℃

J/K/N/T/E 타입

-

-

0.2℃ (typ.)

0.004℃/℃ (typ.)

-50~+1870℃

0.01℃

R/S/B 타입

-

-

1.0℃ (typ.)

0.14℃/℃

일반

디스플레이

VFD, 2컬러 디스플레이

인터페이스

RS-232, USB, 디지털 I/O

AC 입력 전원

AC 100V/120V/220V/240V±10%, 45Hz~66Hz &360Hz~440Hz

소모 전력

최대 25VA

치수 및 무게

265(W) x 107(H) x 350(D) mm, 약 3.1kg

*1 1000Vdc/750Vac, 10A 및 도통 테스트를 제외한 모든범위에서 20% over-range.

*2 상기 사양은 REL 기능을 사용한 4선또는 2선 기능에 대한 것입니다.

*3 정확도 사양은 입력 단자에서 측정된 전압에 대한 것입니다.

*4 전류원의 변동은 다이오드접합에 걸리는 전압 강하의 변동을 발생시킵니다.

*5 정현파 입력이 해당범위의 5% 이상일 때의 사양입니다.

*6 750Vac 범위는 100kHz로 제한됩니다.

*7 측정 값 오류 : 30%@ 1MHz, typ.

*8 입력 100mV 이상; 입력 10mV~100mV인 경우, 측정 값 오류 %x 10

*9 상기 사양은 프로브와접점에 의한 정확도를 포함하지 않습니다.

기본 액세서리

퀵 스타트 가이드 x 1, 전원 코드 x 1, 테스트 리드 GTL-207 x 1, USB 케이블 GTL-247 x 1, 사용 설명서 CD x1,

캘리브레이션 키 GDM-01 x 1 (펌웨어 업그레이드 용)

옵션

옵션.01

GDM-SC1 스캐너카드 (V CH x 16, I CH x 2)

옵션.02

GPIB 카드

옵션.03

LAN 카드

* GPIB 카드와 LAN 카드를 동시에 설치할 수 없습니다.

옵션 액세서리

GTL-108A

4선 타입테스트 리드

GTL-232

RS-232 케이블, 9핀(암)-9핀, 널 모뎀,2m

GTL-248

GPIB 케이블, 2m

GRA-422

랙 어댑터패널 (19”, 2U)

GTL-128J

연장 케이블 (J 타입)

GTL-128T

연장 케이블 (T타입)

GTL-128K

연장 케이블 (K타입)

GTL-205

온도 프로브어댑터 (써모커플, K 타입)

주문 정보

GDM-8261A

6 ½ 디지트 듀얼 측정 멀티미터

견적요청​​

옵션

옵션.01

GDM-SC1 스캐너카드 (V CH x 16, I CH x 2)

견적요청​​

옵션.02

GPIB 카드

견적요청​​

옵션.03

LAN 카드

견적요청​​

* GPIB 카드와 LAN 카드를 동시에 설치할 수 없습니다.

옵션 액세서리

GTL-108A

4선 타입테스트 리드

견적요청​​​

GTL-232

RS-232 케이블, 9핀(암)-9핀, 널 모뎀,2m

견적요청​​​

GTL-248

GPIB 케이블, 2m

견적요청​​​

GRA-422

랙 어댑터패널 (19”, 2U)

견적요청​​​

GTL-128J

연장 케이블 (J 타입)

견적요청​​​

GTL-128T

연장 케이블 (T타입)

견적요청​​​

GTL-128K

연장 케이블 (K타입)

견적요청​​​

GTL-205A

온도 프로브어댑터 (써모커플, K 타입)

견적요청​​​

상기 가격은 부가세 별도 가격입니다.
