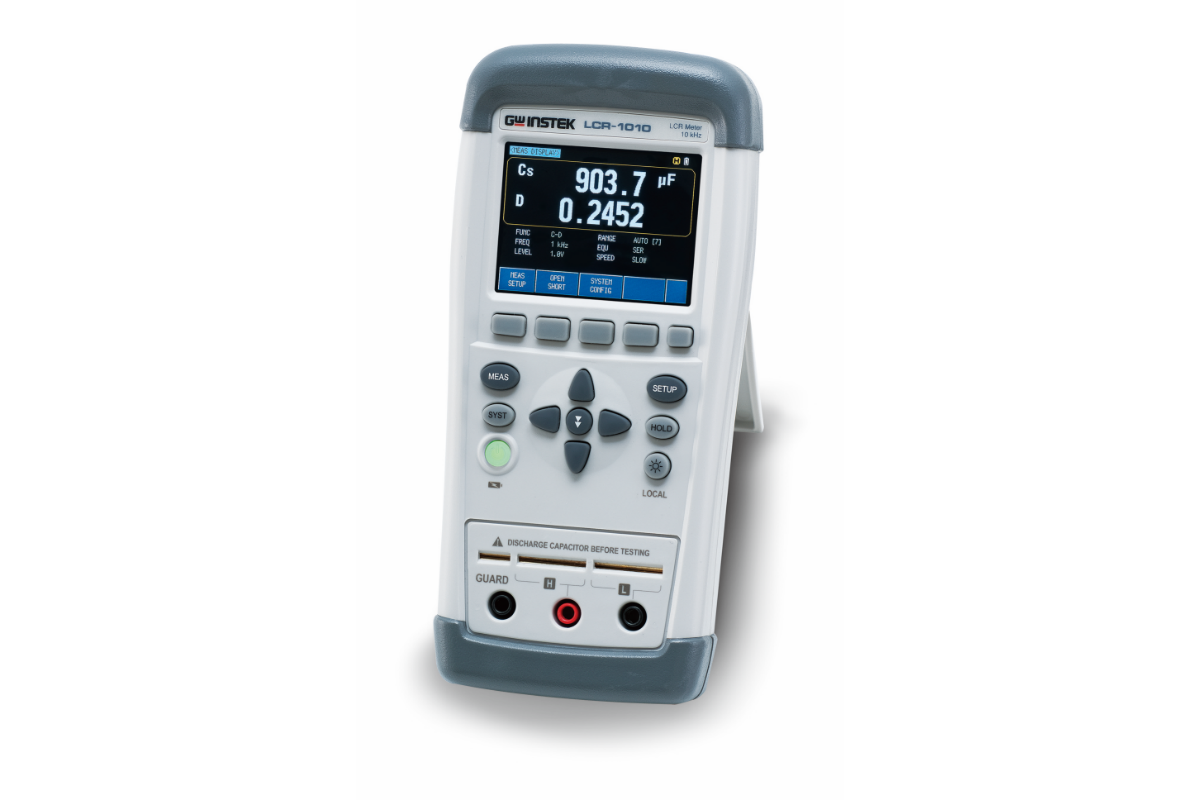

> GWINSTEK 제품 > LCR 미터 휴대용 LCR미터 LCR-1000 시리즈
- 2.8인치 TFT 터치 LCD 디스플레이로 쉬운 작업 가능. 주요 및 보조 디스플레이에 50,000 카운트의 고해상도 제공.
- 정밀도가 우수하여 0.2%의 기본 정확도를 제공하여 정밀한 측정이 가능
- 모델에 따라 선택 가능한 테스트 주파수가 6개 또는 8개 있습니다.
- 다양한 요구에 맞는 15가지의 측정 조합을 제공합니다.
- AC 0.3V/0.7V/1Vrms 및 DC +/- 1V 옵션으로 선택 가능한 테스트 레벨 제공.
- 빠른 (10 회/초) 또는 느린 (2.5 회/초) 측정 속도를 선택할 수 있습니다.
- 구성 요소 유형의 자동 식별 및 측정을 위한 Auto LCZ 모드 기능 제공.
- 데이터 보유 기능으로 편리한 데이터 보관 가능.
- 원격 통신을 위한 USB-HID/USB-VCOM 인터페이스 장착. 데이터 기록을 위한 소프트웨어 지원을 제공합니다.
온라인 견적요청
GW Instek사의 새로운 LCR-1000 시리즈는 휴대용 LCR 미터로, 자동 실시간 테스트 기능과 TFT-LCD를 특징으로 합니다. 정밀도는 0.2%이며, 사용자는 버튼 또는 터치 스크린으로 작동할 수 있습니다. 시리즈에는 LCR-1100 및 LCR-1010 두 모델이 있으며, 캐패시턴스, 인덕턴스, 저항 등을 자동으로 측정할 수 있습니다. 주요 및 보조 매개 변수에 대한 50,000 디스플레이 카운트를 갖추고 있으며, USB 인터페이스와 무료 PC 소프트웨어가 함께 제공됩니다.
|
MODEL |
LCR-1100 |
LCR-1010 |
|
테스트 주파수 |
50/100/120Hz/1k/2k/10k/50k/100kHz |
50/100/120Hz/1k/2k/10kHz |
|
디스플레이 |
Primary/Secondary : 50,000 counts |
|
|
출력임피던스 |
100Ω |
|
|
기본 정확도 |
0.2% |
|
|
테스트 속도 |
Slow: 2.5 times/s, Fast: 10 times/s |
|
|
테스트 신호레벨 |
0.3V/0.7V/1.0Vrms selectable |
|
|
데스트 매개 변수 |
C-D, C-Q, C-R, L-D, L-Q, L-R,
L-Rdc, R-Q, |
|
|
동등 회로 |
Series / Parallel selectable |
|
*구 LCR-900시리즈와 차이
|
모델명 |
LCR-1100 |
LCR-916 |
|
주파수 |
50/100/120/1k/2k/10k/50k/100kHz |
100/120/1k/10k/100kHz |
|
주 디스플레이 |
50,000 counts |
20,000/2,000 counts |
|
부 디스플레이 |
50,000 counts |
2,000 counts |
|
Function |
C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc,
Rdc, Z-D, Z-Q, Z-θr, Z-θd |
L/C/R/DCR/D/Q/θ/ESR, Combined |
|
정확도 |
0.2% |
0.2% |
|
레벨 |
0.3V, 0.7V, 1Vrms and
±1Vdc |
0.6Vrms and 1Vdc |
|
동등 회로 |
Series、Parallel |
Series、Parallel |
|
Auto LCR |
YES |
YES |
|
Range |
Auto/Manual |
Auto |
|
속도 |
Fast:10 times/sec |
R/L/C:1-6sec |
|
출력 임피던스(RO) |
100Ω |
X |
|
Test terminal |
5-terminal, 3-terminal |
5-terminal, 2-terminal |
|
Correction |
Open、Short |
Open、Short |
|
Display |
2.8" LCD Color display Touch
screen |
LCD mono display |
|
Backlight |
50%、100% |
X |
|
Auto power off |
Available |
Available |
|
Comparator |
±1%,±5%,±10%,±20%, Input% |
+0.1%, +0.2%, +0.25%, +0.5%, +1.0%, +2.0%, +5.0%,
+10.0%, +20.0%, +80%/-20% |
|
Data hold |
YES |
YES |
|
Other Features |
Auto power save |
Max, Min |
|
전원 |
리튬 배터리 (충전형) |
AA 또는DC
5V 배터리(AC adapter 유선 사용) |
|
Interface |
USB (Type C) ~ Device class (HID), Virtual serial
port(VCOM) |
USB (mini) ~ Virtual serial port (VCOM) |
|
SCPI Command |
가능 |
불가 |
|
|
LCR-1100 |
LCR-1010 |
|
TEST FREQUENCY |
||
|
Selection |
50Hz/100Hz/120Hz/1k/2k/10k/50k/100kHz |
50Hz/100Hz/120Hz/1k/2k/10kHz |
|
FULL SCALE |
||
|
Main Display |
50,000 counts |
|
|
Sub Display |
50,000 counts |
|
|
CAPACITANCE ( C ) and DISSIPATION ( D ) |
||
|
C Display Range |
1pF ~ 50mF depends on the selected test frequency |
|
|
C Best Accuracy |
±(0.2% rdg + 2 counts) ~ ±(3.0% rdg + 10 counts) |
|
|
C Resolution |
0.001pF ~ 0.001mF depends on selected range |
|
|
D Accuracy (De) |
0.002 ~ 0.03 depends on the selected test frequency & range |
|
|
INDUCTANCE ( L ) and QUALITY FACTOR ( Q ) |
||
|
L Display Range |
0.5μH ~ 1000H depends on the selected test frequency |
|
|
L Best Accuracy |
±(0.2% rdg + 2 counts) ~ ±(2.5% rdg + 10 counts) |
|
|
L Resolution |
0.001μH ~ 0.1H depends on selected range |
|
|
Q Accuracy (Qe) |
0.002 ~ 0.08 depends on the selected test frequency & range |
|
|
IMPEDANCE ( Z ) and PHASE ANGLE ( θ ) |
||
|
Z Display Range |
0.05Ω ~ 10MΩ depends on the selected test frequency |
|
|
Z Best Accuracy |
±(0.2% rdg+ 2 counts) ~ ±(3.0% rdg + 20 counts) |
|
|
Z Resolution |
0.0001Ω ~ 0.001MΩ depends on selected range |
|
|
θ Accuracy (θe) |
0.2° ~ 2°depends on the selected test frequency & range |
|
|
ESR and ø |
||
|
|
ESR is equal to the series equivalent resistance (Rs) |
|
|
Accuracy Formula |
Rse = ± Xx * øe ; XX =2πfLx or 1/2πfCx ; øe =θe * π/180 |
|
|
|
Parallel equivalent resistance |
|
|
Accuracy Formula |
Rpe = ± Rp * øe / De øe |
|
|
DC RESISTANCE |
||
|
Display Range |
0.05Ω ~ 10MΩ |
|
|
Best Accuracy |
±(0.2% rdg+ 2 counts) ~ ±(3.0% rdg + 5 counts) |
|
|
Resolution |
0.0001Ω ~ 0.001MΩ depends on selected range |
|
|
MEASUREMENT CIRCUIT |
||
|
|
Parallel or Series selectable |
|
|
AUTO LCZ MODE |
||
|
|
Automatically identifies and measures the DUT when the meter is switch on |
|
|
SORTING MODE |
||
|
|
±1%,±5%,±10%,±20%, Input% |
|
|
OTHER FUNCTIONS |
||
|
|
Auto range, Backlight, Data hold, Zero, Auto power off |
|
|
DISPLAY |
||
|
|
2.8 Color LCD display (touch operation available) |
|
|
INTERFACE |
||
|
|
USB (type C) |
|
|
POWER SOURCE |
||
|
|
Rechargeable lithium battery(8.4V) |
|
|
DIMENSIONS & WEIGHT |
||
|
|
90(W) × 195(H) × 41(D) mm, Approx. 380g |
|
기본 액세서리 | |
사용 설명서 x 1 | |
옵션 |
|
|
LCR-1100 |
LCR-1010 |
|
(LCR-100) Short circuit bar |
Standard |
Standard |
|
(LCR-101) Kelvin Clip |
Standard |
Standard |
|
(LCR-205) USB Cable |
Standard |
Standard |
|
(LCR-305) Rechargeable Lithium Battery |
Standard |
Standard |
|
(LCR-503) Carry Bag |
Standard |
Standard |
|
(LCR-108) Test Fixture ~ Tweezers |
Standard |
Option |
주문 정보 | ||
LCR-1010 | 10kHz 휴대용LCR 미터 | 견적요청 |
LCR-1100 | 100kHz 휴대용LCR 미터 | 견적요청 |
| | |
옵션 | ||
LCR-108 | SMD/Chip Components 용 테스트 프로브
| 견적요청 |
|
| |
