GBM-3100H

모든 배터리 전압과 내부저항 시험에 적합한 1000V배터리 미터

굿윌인스트루먼트의 신제품 배터리미터 GBM-3100H는 현재 판매되고 있는 GBM-3000 시리즈의 확장판으로서, EV와 PHEV 배터리 팩의 측정에 필요한 직류 1000V 전압까지 측정 용량을 제공합니다. 이 개선된 모델은 3.5인치 칼라 화면과 배터리 전압 측정시 0.01%, 배터리의 내부저항 측정시 0.5%의 높은 측정 정확도를 가지고 있습니다. GBM-3000시리즈는 측정신호로서 교류1kHz를 사용하며 배터리의 전압과 내부저항을 1000V(GBM-3100H), 300V(GBM-3300) 80V(GBM-3080)까지 측정할 수 있습니다.

이 시리즈는 3.5인치 TFT LCD, 4선측정방식, 고해상도 화면(전압 6자리/저항 5자리까지 표시) 전압과 저항에서의 독립적인 GO/NOGO 판정, 다양한 통신 인터페이스들 등이 특징입니다. 단일 셀에서의 범위, 배터리 셀, 최종제품까지 다양한 형태의 배터리 측정에 부합하며, 생산의 모든 단계에서 정확한 측정을 사용자에게 제공합니다.

GBM-3000 시리즈는 개방회로 전압과 저항 측정에서 다양한 형태의 배터리에 대해서 훌륭한 특성을 제공합니다. 전압측정에 대하여, 정확도는 ±(0.01% reading + 5digits), 측정 분해능은 8V에서 10μV까지입니다. 특별히 후속시리즈와 병렬연결을 위한 보다 나은 출력균형을 얻기 위한 단일셀 측정 배열에 적합하도록 분해능은 0.1μΩ(at 3mΩ)입니다.

그 동안에, 사용자가 신속하고 분명하게 측정결과들을 해석하기 쉽게 하기 위해서 GBM-3000 시리즈는 각각의 전압과 저항을 토대로한 HI/LO 판정과 측정 정확도 요구사항에 부합하는 단순모드(큰 숫자로 화면에 보여지는)로의 변환 가능, 또렷하고 쉽게 읽을 수 있다는 점과 검증효율과 용량의 상승이 특징입니다.

뛰어난 측정능력 이외에, GBM-3000 시리즈 역시 효율성과 확신을 보장하기 위한 다수의 기능을 제공합니다. 효율성에 대해서, 측정 프로브 접촉 상태 감지기능은 측정 프로브와 DUT가 측정값의 유효성을 보장하기 위하여 좋은 접촉상태에 있는지 아닌지를 효과적으로 사용자들에게 보여줍니다.

편의성에 대해서, GBM-3000 시리즈는 두가지 정보저장방식들을 제공합니다.(10,000개까지의 많은 측정값들) “일반저장”은 오직 측정된 전압과 저항 값만 저장합니다. “통계적 저장”은 통계적인 분석을 위하여 관련된 파라메터들을 가집니다.(Cp/Ckp/Mean/MAX/MIN...) 사용자들은 우선 내부메모리에서 과정 중에 정보를 저장할 수 있으며, 정보를 컴퓨터와의 연결에 대한 제한없이 후속분석을 위해 플래쉬 드라이브(USB같은)를 통해 컴퓨터로 옮길 수 있습니다.

또한 전송방식을 통한 측정값 검색과 저장을 위해, GBM-3000 시리즈는 RS-232C/USB device (가상COM)을 제공합니다. handler interface는 PLC를 통한 외부 트리거 제어를 위해서 제공되었습니다. 모든 인터페이스는 장비의 비용을 아낄 뿐만 아니라 서로 다른 자동화된 측정시스템의 사용의 요구조건에 부합하도록 기본적으로 장착되어 있습니다.

두 가지 화면 모드

GBM-3000 시리즈는 사용자들이 그들의 측정 중에 장점을 최대화하기 위해  두 가지 화면 모드를 제공합니다.

-       표준모드 : 측정 중에 주요한 측정 파라메터(R+V / R / V)과 파라메터 설정들이 동시에 보여질 수 있습니다.

이 모드는 R&D 디자인과 공학인증에 적합합니다.

단순모드 : 큰 수치 표시는 관측치의 가시성을 증가하기 위해 주요측정 파라메터값의 결과값만을 보여줍니다

독립적인 GO/NOGO 판정

GBM-3000은 전압과 저항을 위한 독립적인 GO/NOGO 판정 설정과 SEQ, PER 또는 ABS와 같이 필요한 모드에 따른 설정도 할 수 있습니다. 이 외에도 최종판정의 결과값을 보여주며, 개별적인 측정 파라메터들의 결과값은 역시 후속작업을 위해 보여줍니다.

​훌륭한 보조측정능력

이 외에도 정확한 측정을 제공하며, 양산라인에서의 보조측정을 위한 GBM-3000시리즈의 능력은 역시 이 시리즈의 주요한 특징입니다. 예를 들어, 연결 끊김과 연결 감지 능력이 있습니다. 화면은 프로브의 좋지 않은 연결을 분명하게 보여줄 수 있습니다. 이 시리즈는 측정데이터를 10,000개까지 저장할 수 있고 생산과정상태가 분명하게 관측되기 위한 통계적인 계산기능을 가지고 있으며 어떠한 수동적인 계산이나 컴퓨터 연결없이 실시간 유지됩니다. 측정이 완료되면, 결과는 장기간 저장과 후속분석을 위하여 플래쉬 드라이브를 통하여 컴퓨터로 전송됩니다.

​

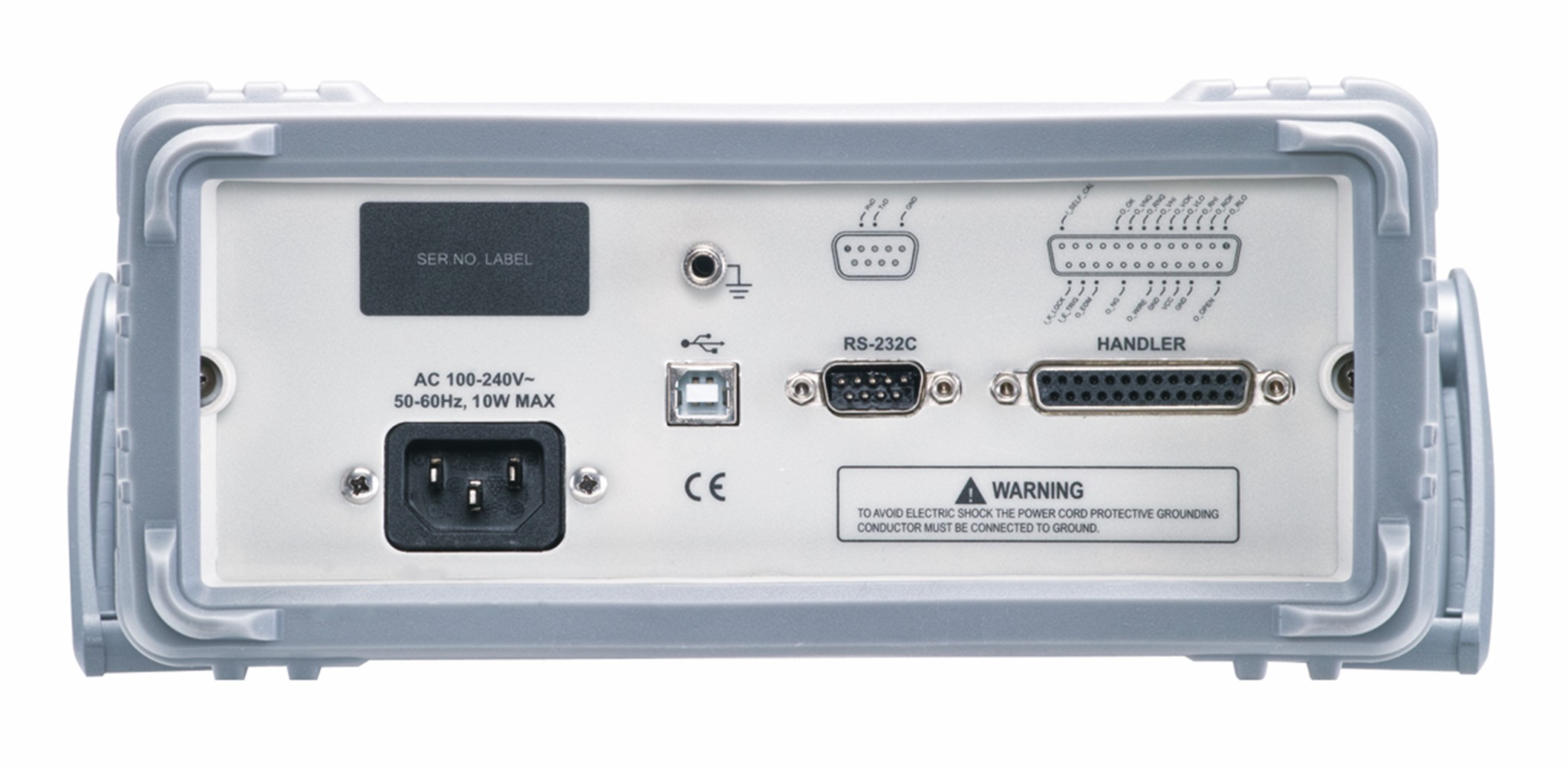

포괄적이며 표준적인 인터페이스

최종적으로 GBM-3000시리즈는 원격프로그램제어에서 측정결과를 수집하거나 PLC를 통한 외부 트리거 측정을 위한 시스템 통합과 배치를 위한 RS-232C/USB device/헨들러를 포함한 실용적이고 표준적인 다양한 인터페이스를 제공합니다.

기본악세서리

Safety sheet x 1

Power cord x 1

GBM-01 x 1 : 4 Wire (kelvin clip) test lead, 90V (max.), approx..1100mm

CD x 1 (including complete user manual and USB driver)

선택사항 악세서리

GBM-02   4 Wire (single pin) test probe, 90V (max.), approx. 1100mm

GBM-03   4 Wire (twin pin) test probe, 300V (max.), approx. 1400mm

GBM-03A  4 Wire (twin pin) test probe, 1000V (max.), approx. 1400mm

GBM-S1   Short Bar (for GBM-02/GBM-03)

GTL-232   RS-232C cable, 9-pin Female to 9-pin, null modem for computer, Approx. 2000mm

GTL-246   USB cable, A-B type, approx.1200mm

GRA-422   Rack Mount kit

GRA-454   Rack Mount Kit, 19” 2U size for one or two sets
