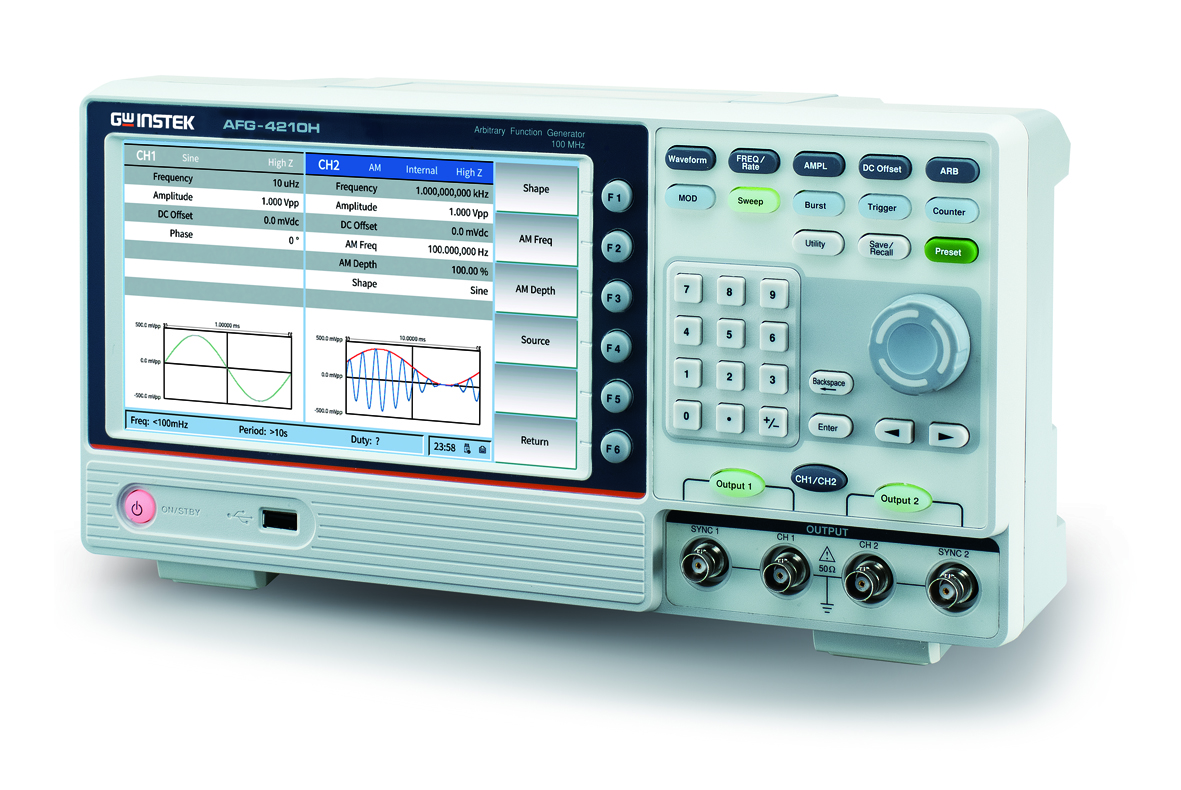

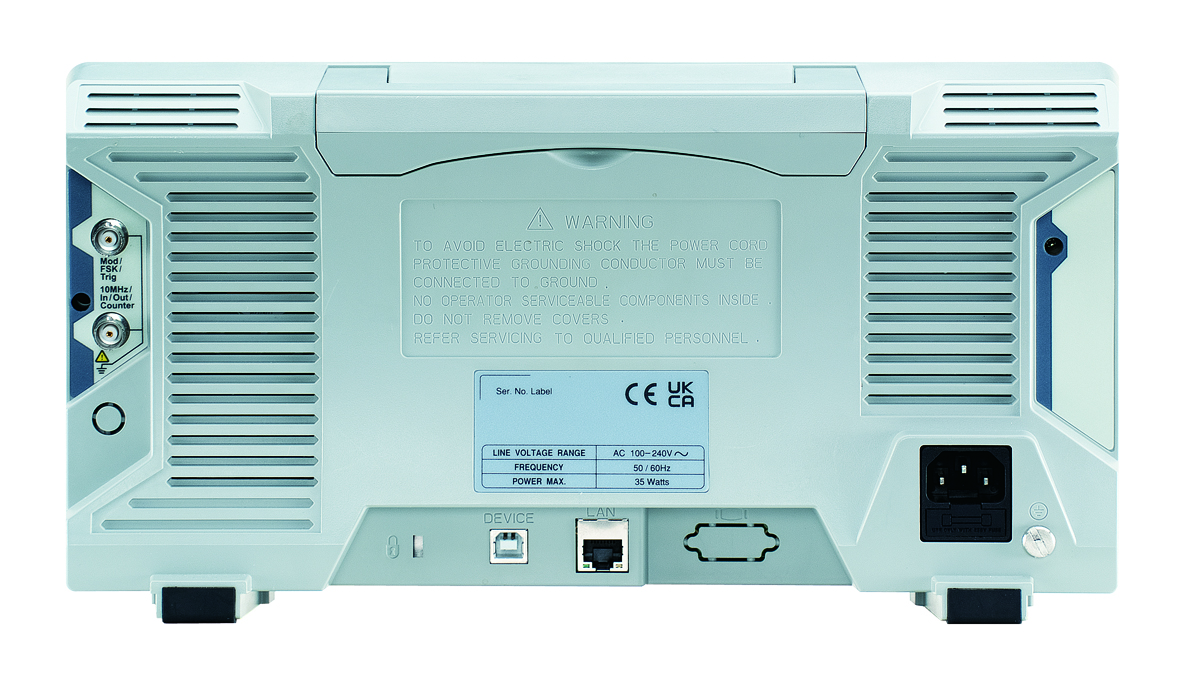

AFG-4000 Series (AFG-4000 시리즈)

Arbitrary Function Generator (임의 파형 발생기)

AFG-4000 시리즈 임의 파형 발생기는 GW Instek 최초로 8인치 대형 터치스크린을 탑재한 임의 파형 발생기 시리즈입니다. 단일 채널 모델의 주파수 대역폭은 25 MHz이며, 듀얼 채널 모델은 250/100/80/60/35/25 MHz의 주파수 대역폭 선택을 제공합니다. 전체 시리즈는 1 µHz의 높은 분해능을 제공하며 정현파, 방형파, 삼각파, 펄스파, 노이즈, 고조파 등 표준 파형을 기본 내장하고 있습니다.

가장 높은 대역폭인 250 MHz 모델은 1.25 GSa/s 샘플링 레이트를 제공하고, 35 MHz에서 100 MHz 범위의 중급형 모델은 500 MSa/s 샘플링 레이트를 제공하며, 25 MHz 보급형 모델은 125 MSa/s 샘플링 레이트를 탑재하고 있습니다. 수직 분해능의 경우, 35 MHz ~ 250 MHz 모델은 16비트 분해능을 지원하고, 25 MHz 보급형 모델은 14비트 분해능을 제공합니다. 또한 메모리 깊이 측면에서 듀얼 채널 25 MHz ~ 250 MHz 모델은 10 M 메모리 깊이를 지원하며, 보급형 단일 채널 25 MHz 모델은 16 k 메모리 깊이의 임의 파형 편집 기능을 제공합니다. 전체 시리즈에는 편집 및 출력을 위한 146개의 임의 파형이 내장되어 있습니다.

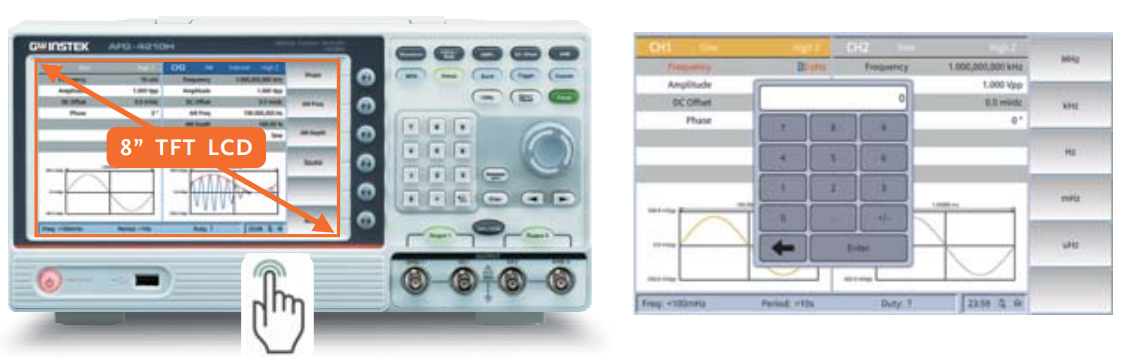

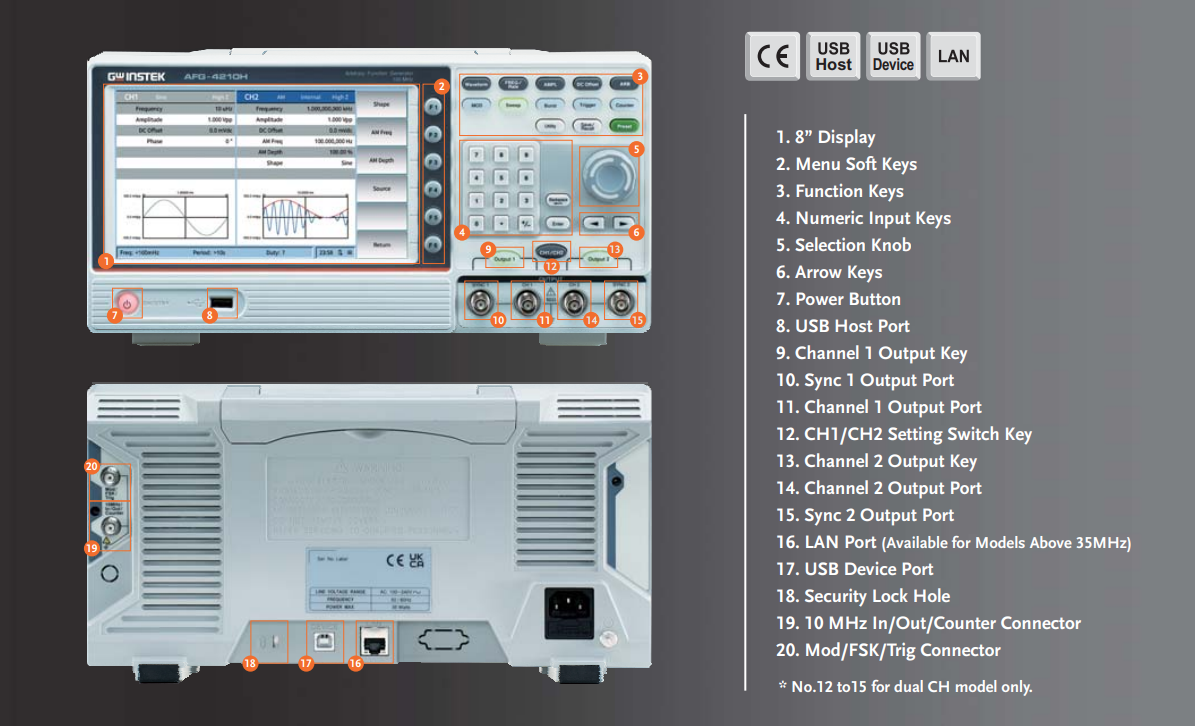

AFG-4000 시리즈는 8인치 고해상도 TFT LCD를 탑재하고 있으며, 35 MHz 이상 모델에는 터치스크린 기능이 적용되어 있습니다. 터치스크린의 도입으로 파라미터 입력이 더욱 용이해졌습니다. 사용자는 주파수(Frequency), 진폭(Amplitude) 또는 DC 오프셋(DC offset) 등의 파라미터를 가볍게 터치하기만 하면 숫자 입력 창을 띄울 수 있으며, 해당 창이나 AFG-4000 시리즈의 숫자 키패드를 통해 직관적으로 설정값을 입력할 수 있습니다.

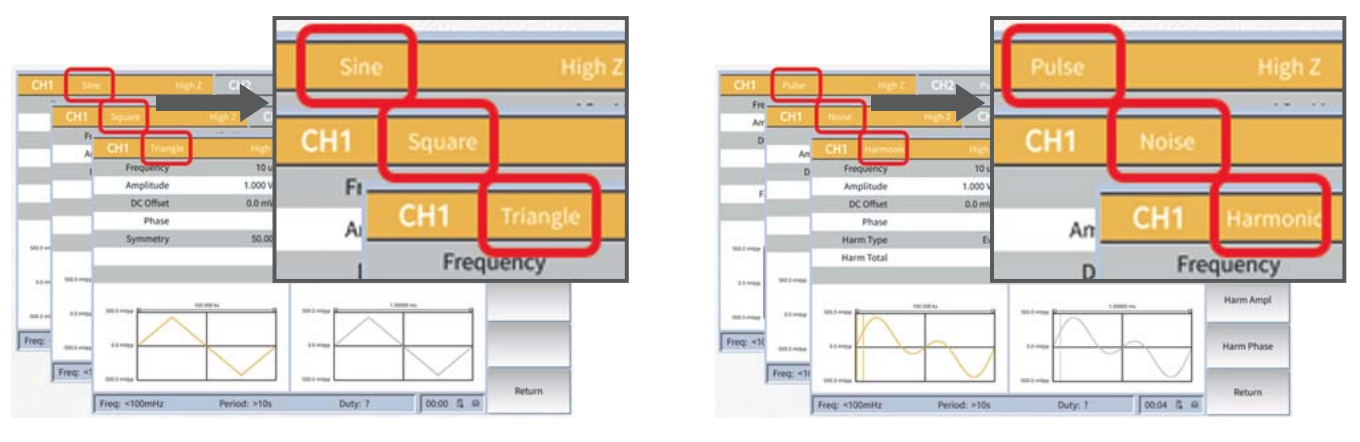

정현파, 방형파, 삼각파, 펄스파, 노이즈, 고조파 등 다양한 표준 파형이 내장되어 있어, 사용자가 원하는 애플리케이션에 필요한 파형을 간편하게 선택하고 설정하여 생성할 수 있습니다.

대역폭 범위는 25 MHz에서 250 MHz까지 커버합니다. 기존 AFG/MFG 시리즈와 결합하여 GW Instek은 풍부하고 다양한 신호원 라인업을 구축하고 있으며, 사용자의 사용 습관과 다채로운 테스트 요구 사항을 완벽히 만족시킵니다.

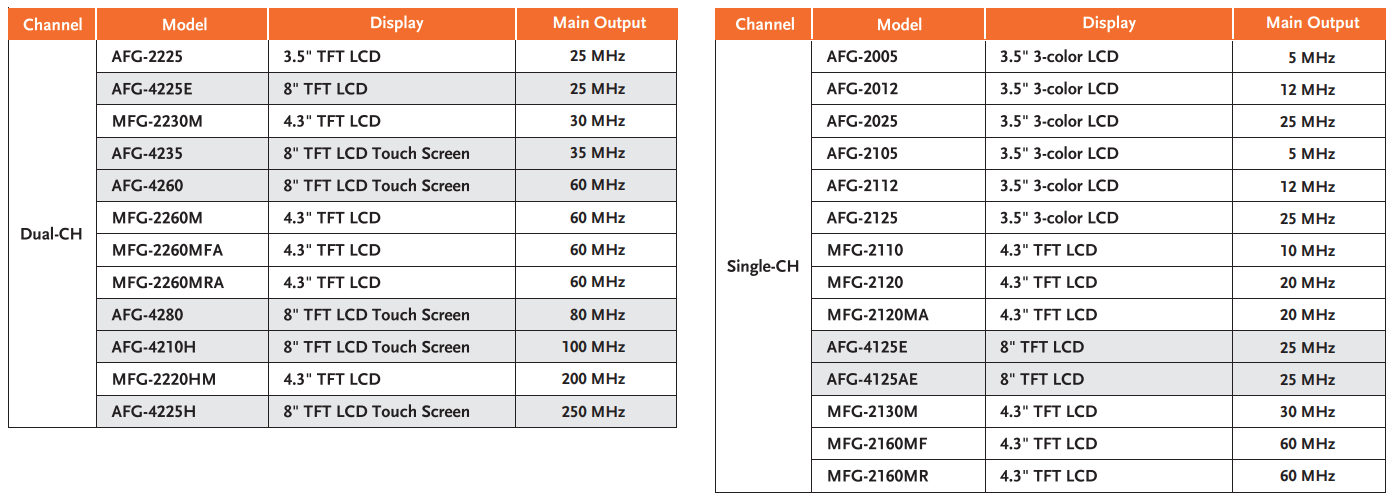

메인 출력 주파수 표기들 (Main Output): 5 MHz, 12 MHz, 25 MHz, 10 MHz, 20 MHz, 30 MHz, 60 MHz, 80 MHz, 100 MHz, 200 MHz, 250 MHz 등

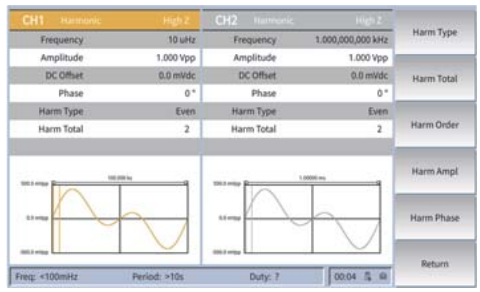

고조파 신호 발생 기능은 스위칭 전원 공급 장치의 고조파 신호를 모의하여 EMI 전원 필터의 특성을 테스트할 수 있습니다. 사용자는 각 차수 신호의 진폭과 위상을 설정하여 원하는 복합 신호를 생성할 수 있습니다. AFG-4000은 최대 16차 고조파까지 설정 및 발생이 가능합니다.

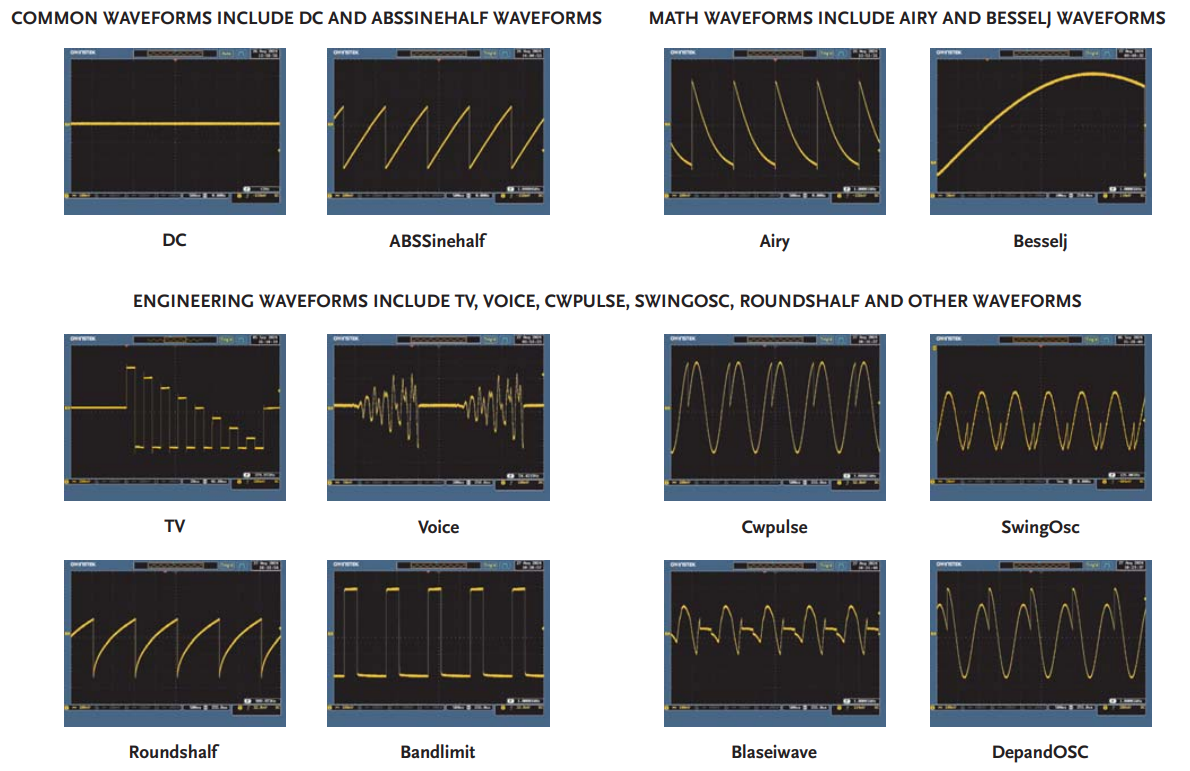

사용자는 내장된 146개의 애플리케이션 임의 파형을 사용해 신호를 편집하고 출력할 수 있습니다. 임의 파형(ARB) 라이브러리에는 일반(Common), 의료(Medical), 표준(Standard), 수학 및 삼각함수(Math and Trigonometric), 윈도우(Window), 엔지니어링(Engineer), 세그먼트 변조(Segmented Modulation) 관련 파형들이 포함되어 있습니다. 사용자는 전면 패널에서 직접 내장 파형을 선택하여 임의 파형을 편집, 저장, 불러오기 및 출력할 수 있습니다.

• 일반 파형(Common Waveforms): DC 및 ABS 정현 반파(ABSSinehalf) 등이 포함됩니다.
• 수학 파형(Math Waveforms): 에어리(Airy) 및 베셀(Besselj) 파형 등이 포함됩니다.
• 엔지니어링 파형(Engineering Waveforms): TV, 음성(Voice), CW 펄스(Cwpulse), 스윙 오실레이터(SwingOsc), 라운드 하프(Roundshalf) 등이 포함됩니다. (그 외 명칭들: Bandlimit, Blaseiwave, DepandOSC, DC, ABSSinehalf)

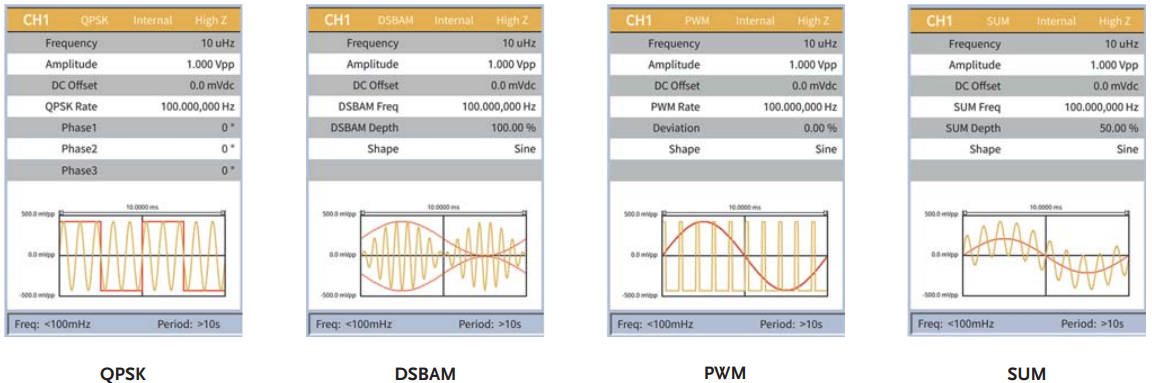

아날로그 및 디지털 변조를 모두 포함하는 광범위한 변조 신호를 지원합니다. (AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM 등) 이 기능은 통신 시스템의 기본 주파수 특성 테스트, 모터 제어 및 조명 제어기 등 각종 실험에 매우 유용합니다.

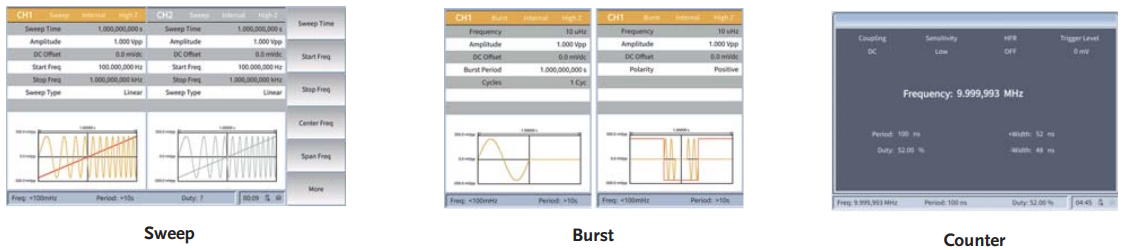

스위프 (Sweep): 주파수 스위프 기능은 정현파, 방형파, 삼각파 및 임의 파형 모드로 설정할 수 있습니다. 선형(Linear)/로그(Logarithmic) 출력을 선택하여 다양한 스위프 방식의 사용 환경 요구 사항을 충족합니다. 주파수 스위프를 활용하면 필터 및 저주파 증폭기 같은 전자 부품의 주파수 응답을 테스트할 수 있습니다.

버스트 (Burst): N-사이클(N-cycle) 또는 게이트(Gate) 모드 트리거를 지원하며 기간, 동작 주파수, 파형 극성 및 내부/외부 트리거 조절을 통해 불연속 출력과 관련된 응용 분야에 대응합니다.

카운터 (Counter): 100 mHz에서 200 MHz 대역을 지원하는 주파수 카운터 기능을 탑재하고 있습니다.

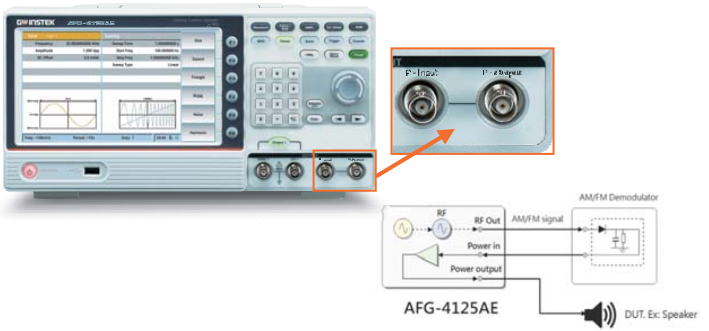

AFG-4125AE 모델에는 전력 증폭기가 탑재되어 있어, 10 W 전력을 독립적으로 입력/출력할 수 있고 10배의 이득(Gain)을 가집니다. 이 전력 증폭기는 5 Hz에서 100 kHz의 대역폭을 가집니다.

오디오 증폭기로 사용되거나 전력 부품의 특성 테스트, 압전 소자 구동용 증폭기(임피던스 변환기와 병용하여 10W 출력 가능) 등으로 폭넓게 사용할 수 있습니다. 또한 사용자는 AFG-4125AE의 저주파 증폭기를 스피커에 연결하여 구동 전원으로 활용할 수 있으며, 이는 교육용 현장에서도 흔히 쓰이는 구성입니다.
