> 전자로드 > PRODIGIT 36000A 시리즈 컴팩트 고전력 DC 전자로드 (50kW / 60kW)
- 정격 전압 : 600V/1000V
- 정격 전력 : 50kW/60kW
- LCD 디스플레이, 5 디지트의 전압, 전류, 전력 동시출력 및 데이터 전송
- 역률 개선(PFC) 테스트에 적합한 최대 전압 1000V
- 최대 480kW의 Master-Slave 제어 : 1대의 Master 당 7대의 Slave 병렬 연결 가능
- OCP, OPP(과전류, 과전력 보호) 테스트 기능
- CC/CR/CV/CP/Dynamic, Short Operation 모드
- Short 전압, 전류 측정 가능
- 전류 상승/하강 Slew Rate 조절 가능
- 배터리 방전 전류 시뮬레이션을 위한 9923 부하 전류 파형 발생기(옵션)
- 인터페이스 : GPIB(옵션), RS-232(옵션), USB(옵션), LAN(옵션)
- 150 세트의 테스트 PARAMETER, 상태 저장/불러오기
온라인 견적요청

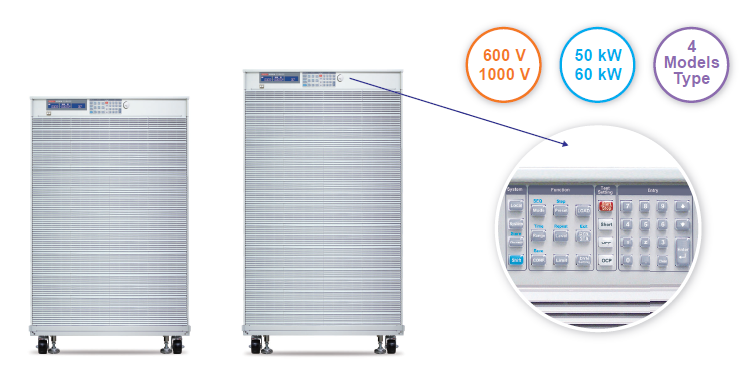

GW Instek의 36000A 시리즈는 전기차(EV) 급속 충전 스테이션 및 초대용량 배터리 팩 시스템의 고전력 부하 시험을 위해 개발된 차세대 컴팩트 초고전력 프로그래머블 DC 전자부하(Compact High Power DC Electronic Load)입니다. 단일 캐비닛 랙 섀시에서 50 kW 및 60 kW의 압도적인 파워 밀도를 실현하였으며, 600V 및 1000V 전압 사양을 지원하여 북미, 유럽, 중국의 최신 고전압 DC 충전 표준을 완벽히 충족합니다.
최대 8대(1 Master + 7 Slave) 마스터/슬레이브 병렬 운전을 통해 단일 제어로 최대 480 kW에 달하는 메가와트급 초고용량 부하 시험 환경을 구축할 수 있습니다. 소프트 스타트(Soft-Start) 회로를 내장하여 외부 대형 릴레이 스위치나 보호 회로 없이도 피시험기(UUT) 전원 장치를 전자부하 입력단에 안전하게 직결할 수 있으며, 5디지트 고정밀 V/A/W 동시 계측 미터, 역률 개선(PFC) 시험, 태양광 패널 MPPT 추종 시험 및 다채로운 배터리 충·방전 평가 기능을 제공합니다.
| 모델명 | 정격 전압 | 최대 전류 | 정격 전력 |
|---|---|---|---|
| 36250A | 0 V ~ 600 V | 210 A | 50 kW |
| 36260A | 0 V ~ 600 V | 240 A | 60 kW |
| 36350A | 0 V ~ 1000 V | 500 A | 50 kW |
| 36360A | 0 V ~ 1000 V | 600 A | 60 kW |
36000A 시리즈는 대용량 전기차 급속 충전 스테이션, 대용량 스위칭 전원 장치(SMPS), 메가와트급 ESS 배터리 팩의 양산 및 신뢰성 평가에 요구되는 특수 제어 모드와 다중 하드웨어 보호 회로를 완비하고 있습니다.
- 초고전력 마스터/슬레이브 병렬 확장 (최대 480 kW): 최대 8대(1 Master + 7 Slaves)까지 병렬 연결이 가능하며, 마스터 장비의 단일 패널 조작으로 최대 480 kW의 부하 용량을 일괄 동기 제어합니다.
- 과전력 제한(OPL) 기반 이종 부하 병렬 운전: 서로 다른 전력 용량의 부하 장비를 병렬 결선하더라도 OPL 회로가 정격 파워 초과를 능동적으로 제한하여 CV 및 CR 모드에서 불균등한 용량 분담을 안전하게 수행합니다.
- 소프트 스타트(Soft-Start) 회로 내장: 고전압 대전류 결선 시 발생하는 돌입 전류 충격을 원천 억제하여 외부 대형 릴레이 스위치 없이도 UUT를 전자부하 입력단에 직접 결선할 수 있습니다.
- 배터리 과방전 방지 전용 CC+CV / CP+CV 모드: 정전류(CC) 또는 정전력(CP) 방전 중 배터리 전압이 최저 허용 전압(CV 세팅값)에 도달하면 즉시 정전압 모드로 자동 전환되어 배터리 셀 영구 손상을 방지합니다.
- 급속 충전기 검증용 정전압(CV) & 정저항(CR) 배터리 모사: 실제 배터리를 연결하지 않고도 방전부터 완충까지의 전압 상승(SoC) 및 내부 임피던스 변화를 모사하여 충전기의 CC-CV 전환 제어 성능을 고속 검증합니다.
- 단일 키 OCP / OPP 자동 시험 기능: 복잡한 수동 파라미터 조작 없이 원터치 조작으로 과전류(OCP) 및 과전력(OPP) 트립점을 신속하고 정밀하게 자동 스캔합니다.
- 150세트 시퀀스 메모리 및 생산 라인용 PLC 인터페이스: 150세트의 테스트 설정 저장/호출 기능을 지원하며, RS-232C, USB, LAN, GPIB 옵션 인터페이스 및 자동화 생산 라인 연동을 위한 PLC(0~10V 아날로그 / 디지털 I/O) 제어를 지원합니다.

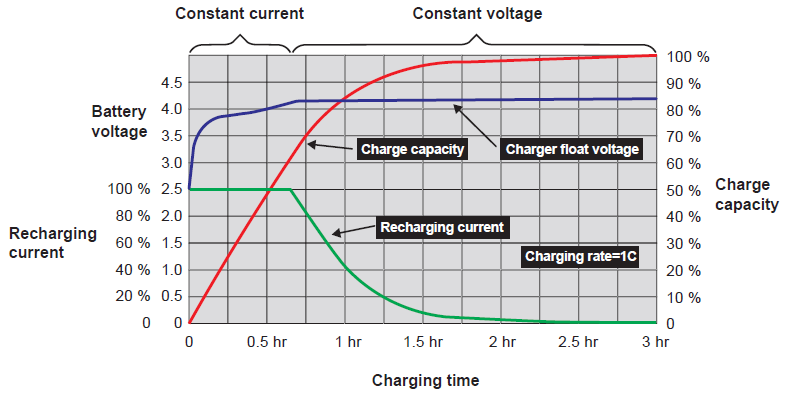

• 배터리 가상 에뮬레이션: 실제 고전압 배터리를 사용하여 충전기를 시험하면 완충까지 수 시간이 소요되고 과충전 위험이 따릅니다. 36000A를 정전압(CV) 모드로 설정하여 방전 상태부터 완충 전압까지 가상으로 전압을 가변하면, 충전기가 급속 정전류(CC) 충전에서 정전압(CV) 부동 충전으로 정상 전환되는지 즉시 검증할 수 있습니다.
• 내부 임피던스 모사: 정저항(CR) 모드를 활용하여 배터리의 내부 저항 변화에 따른 전압 특성을 정밀 재현하고 충전기의 전압 감지 루프 안정성을 평가합니다.

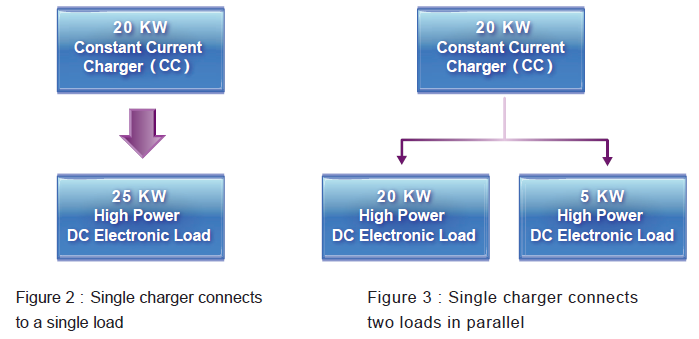

급속 충전기의 과전류 및 과전력 한계 시험을 수행하기 위해서는 충전기 정격을 상회하는 부하 용량이 요구됩니다. 36000A 시리즈는 OPL(Over Power Limit) 보호 회로가 탑재되어 있어, 서로 다른 용량의 전자부하를 병렬로 추가 결선하더라도 각 장비의 정격 한도 내에서 능동적으로 전력을 분담하여 안전하고 경제적인 확장이 가능합니다.

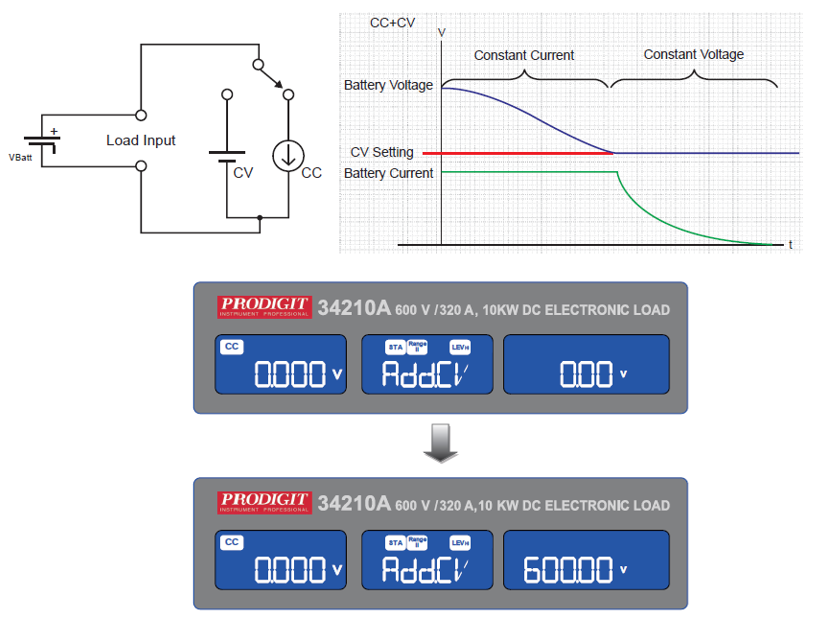

리튬이온 배터리는 방전 종지 전압 이하로 과방전될 경우 급격한 용량 감소 및 영구 손상이 발생합니다. 36000A의 CC+CV 및 CP+CV 모드는 설정된 정전류 또는 정전력으로 방전하다가 배터리 전압이 사전에 지정한 하한 전압(Add.CV 세팅값)에 도달하면 즉시 정전압 모드로 자동 전환되어 과방전을 원천 차단합니다.

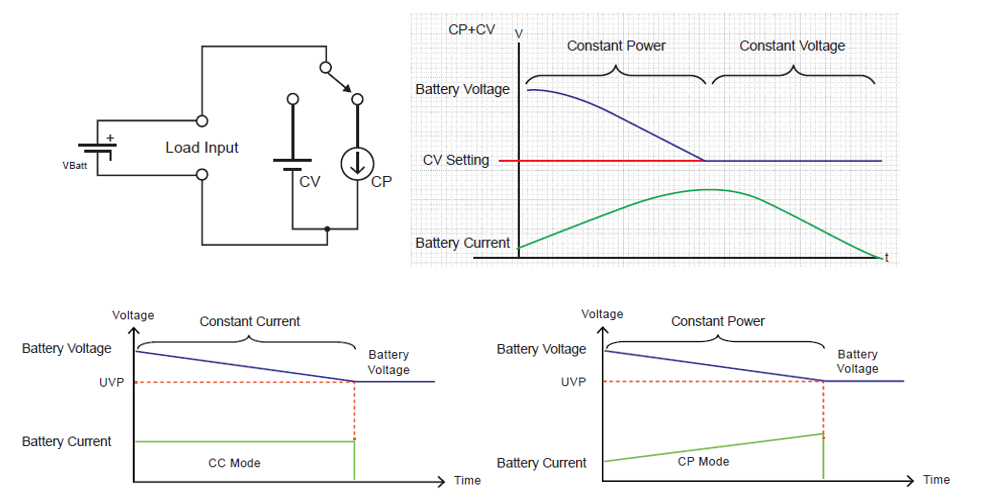

• 저전압 차단 방전(CC+UVP / CP+UVP): 지정한 저전압 보호점(UVP) 도달 시 방전을 안전하게 자동 종료하고 총 방전 용량(Ah)을 디스플레이에 출력합니다.
• 정량 시간 방전(Time Period Discharge): 1초부터 최대 27시간(99,999초)까지 방전 시간을 설정하여 해당 시간 도달 시 배터리 종지 전압을 정밀 기록합니다.
• 동적 주행 모의(Pulse & Ramp Discharge): 가속, 정속, 감속 등 실제 전기차 주행 중 발생하는 급격한 전류 변동을 다단계 펄스 및 램프 패턴으로 재현하여 대용량 배터리의 사이클 수명과 발열 특성을 종합 평가합니다.
| 모델 | 600V 시리즈 | 1000V 시리즈 | ||
|---|---|---|---|---|
| 36250A | 36260A | 36350A | 36360A | |
| 1. 기본 정격 사양 (RATINGS) | ||||
| 정격 전력 (Power) | 50 kW | 60 kW | 50 kW | 60 kW |
| 정격 전류 (Current) | 0 ~ 21 A / 0 ~ 210 A |
0 ~ 24 A / 0 ~ 240 A |
0 ~ 50 A / 0 ~ 500 A |
0 ~ 60 A / 0 ~ 600 A |
| 정격 전압 (Voltage) | 0 V ~ 600 V | 0 V ~ 1000 V | ||
| 최저 동작 전압 (Min. Operating V) | 20 V @ 210 A | 20 V @ 240 A | 30 V @ 500 A | 30 V @ 600 A |
| 2. 보호 기능 (PROTECTIONS) | ||||
| 과전력 보호 (OPP) | 103.9% | |||
| 과전류 보호 (OCP) | 104% | |||
| 과전압 경고 (OVP Alert) | 105.9% | |||
| 과열 보호 (OTP) | YES | |||
| 3. 정전류 모드 (CONSTANT CURRENT MODE) | ||||
| 동작 범위 (Range) | 21 A / 210 A | 24 A / 240 A | 50 A / 500 A | 60 A / 600 A |
| 분해능 (Resolution) | 0.336 mA / 3.36 mA | 0.384 mA / 3.84 mA | 0.875 mA / 8.75 mA | 1 mA / 10 mA |
| 정확도 (Accuracy) | ±0.05% of (Setting + Range) | |||
| 4. 정저항 모드 (CONSTANT RESISTANCE MODE) | ||||
| 동작 범위 (Range) | 8571 Ω ~ 2.857 Ω / 2.857 Ω ~ 0.0477 Ω |
7500 Ω ~ 2.5 Ω / 2.5 Ω ~ 0.0417 Ω |
2280 Ω ~ 1.9 Ω / 1.9 Ω ~ 0.02 Ω |
2000 Ω ~ 1.666 Ω / 1.666 Ω ~ 0.01668 Ω |
| 분해능 (Resolution) | 27.833 μS / 47.7 μΩ | 32 μS / 41.7 μΩ | 5.83 μS / 8.7 μΩ | 6.66 μS / 10 μΩ |
| 정확도 (Accuracy) | ±0.2% of (Setting + Range) | |||
| 5. 정전압 모드 (CONSTANT VOLTAGE MODE) | ||||
| 동작 범위 (Range) | 0 V ~ 600 V | 10 V ~ 1000 V | ||
| 분해능 (Resolution) | 10 mV | 16 mV | ||
| 정확도 (Accuracy) | ±0.05% of (Setting + Range) | |||
| 6. 정전력 모드 (CONSTANT POWER MODE) | ||||
| 동작 범위 (Range) | 5 kW / 50 kW | 6 kW / 60 kW | 5 kW / 50 kW | 6 kW / 60 kW |
| 분해능 (Resolution) | 0.0875 W / 0.875 W | 0.1 W / 1 W | 0.0875 W / 0.875 W | 0.1 W / 1 W |
| 정확도 (Accuracy) | ±0.1% of (Setting + Range) | |||
| 7. 복합 제어 모드 (CC+CV / CP+CV MODE) | ||||
| CV + 전류 제한 (CC+CV) | 600 V / 210 A (10 mV / 3.36 mA) |
600 V / 240 A (10 mV / 3.84 mA) |
1000 V / 500 A (16 mV / 8.75 mA) |
1000 V / 600 A (16 mV / 10 mA) |
| CC+CV 정확도 | 전압: ±0.05% of (Setting + Range) / 전류: ±1.0% of (Setting + Range) | |||
| CV + 전력 제한 (CP+CV) | 600 V / 50 kW (10 mV / 0.8 W) |
600 V / 60 kW (10 mV / 0.875 W) |
1000 V / 50 kW (16 mV / 0.8 W) |
1000 V / 60 kW (16 mV / 0.875 W) |
| CP+CV 정확도 | 전압: ±0.05% of (Setting + Range) / 전력: ±1.0% of (Setting + Range) | |||
| 8. 동적 부하 및 태양광 MPPT 모드 (DYNAMIC & MPPT) | ||||
| 동적 타이밍 (Thigh & Tlow) | 0.050 ms ~ 9.999 ms / 99.99 ms / 999.9 ms / 9999 ms (분해능: 0.001 / 0.01 / 0.1 / 1 ms) | |||
| 슬루레이트 (Slew Rate) | 16.8 mA/μs ~ 1.05 A/μs / 168 mA/μs ~ 10.5 A/μs |
19.2 mA/μs ~ 1.2 A/μs / 192 mA/μs ~ 12 A/μs |
0.04 A/μs ~ 2.5 A/μs / 0.4 A/μs ~ 25 A/μs |
0.048 A/μs ~ 3 A/μs / 0.48 A/μs ~ 30 A/μs |
| 슬루레이트 분해능 | 4.2 mA/μs / 42 mA/μs | 4.8 mA/μs / 48 mA/μs | 0.01 A/μs / 0.1 A/μs | 0.012 A/μs / 0.12 A/μs |
| 최소 상승 시간 (Min. Rise Time) | 20 μs (typical) | |||
| MPPT 시험 사양 | 알고리즘: P&O / 모드: CV / P&O 간격: 1000 ms ~ 60000 ms (분해능: 1000 ms) | |||
| 9. 계측 리드백 미터 (5 DIGITAL READBACK) | ||||
| 전압 리드백 범위 | 0 ~ 60 V / 60 ~ 600 V (분해능: 1 mV / 10 mV) | 0 ~ 100 V / 100 ~ 1000 V (분해능: 1.6 mV / 16 mV) | ||
| 전압 리드백 정확도 | ±0.025% of (Reading + Range) | |||
| 전류 리드백 범위 | 0 ~ 21 A / 21 ~ 210 A (0.336 mA / 3.36 mA) |
0 ~ 24 A / 24 ~ 240 A (0.384 mA / 3.84 mA) |
0 ~ 50 A / 50 ~ 500 A (0.875 mA / 8.75 mA) |
0 ~ 60 A / 60 ~ 600 A (1 mA / 10 mA) |
| 전류 리드백 정확도 | ±0.05% of (Reading + Range) | |||
| 전력 리드백 범위 | 5 kW / 50 kW | 6 kW / 60 kW | 5 kW / 50 kW | 6 kW / 60 kW |
| 전력 리드백 분해능 / 정확도 | 0.1 W / 1 W | ±0.06% of (Reading + Range) | |||
| 10. 일반 사양 및 규격 (GENERAL SPECIFICATIONS) | ||||
| 최대 단락 전류 (Short Current) | 210 A | 240 A | 500 A | 600 A |
| 로드 ON / OFF 전압 | ON: 0.4 V ~ 100 V / OFF: 0 V ~ 99 V | ON: 0.4 V ~ 200 V / OFF: 0 V ~ 198.4 V | ||
| 동작 환경 조건 | 동작 온도: 0 °C ~ 40 °C / 습도: 20% ~ 85% RH (비응축) | |||
| 보관 환경 조건 | 보관 온도: -20 °C ~ +70 °C / 습도: < 90% RH (비응축) | |||
| 내전압 시험 규격 | AC 입력 - FG: AC 1500 V (1분) / AC 입력 - 로드단자: AC 3000 V (1분) / 로드단자 - FG: AC 1500 V (1분) | |||
| 입력 전원 규격 / 냉각 | 100 Vac ~ 230 Vac ±10%, 50/60 Hz / 고급 팬 공랭식 | |||
| 통신 인터페이스 | 옵션: RS-232, GPIB, USB, LAN | |||
• 내장 소프트 스타트 회로: 대용량 외부 릴레이 및 스위치 회로 없이도 피시험기(U.U.T.)를 직결하여 안전하게 시험을 수행할 수 있습니다.
• 1000V 고전압 사양: 1000V 모델의 모든 사양 기준은 로드 입력 전압 50V 초과 조건에서 적용됩니다.
기본 액세서리
- 바나나 플러그 × 2개[cite: 17]
- BNC-BNC 케이블 (길이 1m) × 1개[cite: 17]
- HD-DSUB 15핀 병렬 케이블 × 1개[cite: 17]
- M8 육각 머리 나사 (M8*1.25 L=35mm, 니켈 도금) × 4개[cite: 17]
- 둥근머리 십자 나사 (M8*1.25 L=35mm, 니켈 도금) × 4개[cite: 17]
- M8 너트 (M8 × 1.25, 니켈 도금) × 4개[cite: 17]
- 와셔 (내경 DIA-8.5 외경) × 8개[cite: 17]
- 전원 코드 × 1개[cite: 17]
옵션 액세서리
- RS232 인터페이스[cite: 17]
- GPIB 인터페이스[cite: 17]
- USB 인터페이스[cite: 17]
- LAN 인터페이스[cite: 17]
- 훅 링 (Hook Ring)[cite: 17]
- GPIB 케이블 길이 1m[cite: 17]
- GPIB 케이블 길이 2m[cite: 17]
- USB A-B 타입 케이블 길이 1.8m[cite: 17]
- GTL-170 : 1000A 구리 편조선 (단일 홀) 1m × 2[cite: 17]
- GTL-171 : 1000A 구리 편조선 (단일 홀) 2m × 2[cite: 17]
- GTL-172 : 1000A 구리 편조선 (단일 홀) 3m × 2[cite: 17]
- GTL-173 : 1000A 구리 편조선 (단일 홀) 4m × 2[cite: 17]
- GTL-174 : 1000A 구리 편조선 (단일 홀) 5m × 2[cite: 17]
- GTL-175 : 500A 구리 편조선 (단일 홀) 1m × 2[cite: 17]
- GTL-176 : 500A 구리 편조선 (단일 홀) 2m × 2[cite: 17]
- GTL-177 : 500A 구리 편조선 (단일 홀) 3m × 2[cite: 17]
- GTL-178 : 500A 구리 편조선 (단일 홀) 4m × 2[cite: 17]
|
주문 정보 |
||||||
|
36250A |
|
600V · 210A · 50kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
36260A |
|
600V · 240A · 60kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
36350A |
|
1000V · 500A · 50kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
36360A |
|
1000V · 600A · 60kW |
컴팩트 고전력 DC 전자로드 |
|
||
|
|
|
|
|
|
||
|
인터페이스 |
||||||
|
|
|
USB(옵션), RS-232(옵션), LAN(옵션), GPIB(옵션) |
||||
|
옵션 |
||||||
|
9923 |
|
Programmable DC 부하 전류 파형 발생기 |
||||
|
Hook ring |
|
고리 (×4) |
||||
