파워미터 GPM-8310

  • GWINSTEK
  • 벤치탑 AC 파워미터, GPM-8310
  • 디스플레이 : 5인치 TFT LCD
  • 입력 전압/전류 : 600Vrms/20Arms
  • 입력 전력 : 75mW~12kW
  • 입력 주파수 : DC/0.1Hz~100kHz
  • 인터페이스 : RS-232/USB/LAN/GPIB, DA4(옵션)
 온라인 견적요청

GPM-8310

AC 전력 측정 / 디지털 전력계

광대역 테스트와 25가지 정밀 파라미터 측정: GPM-8310 디지털 전력계

GW인스텍 GPM-8310은 단상(1P/2W) AC 전력 측정을 위한 디지털 전력계입니다. 특징으로는 DC, 0.1Hz~100kHz 테스트 대역폭, 16비트 A/D 및 300kHz 샘플링 레이트가 포함됩니다. 5인치 TFT LCD 화면과 5자리 측정값 디스플레이를 채택하였으며, 25가지 전력 측정 관련 파라미터를 제공하여 고정밀 측정 능력을 갖추고 있습니다.

또한 파형 표시(전압/전류/전력), 적산 측정 기능, 각 차수별 고조파 측정 및 분석(50/60Hz에서의 IEC 61000-4-7 고조파 측정 요구사항 충족), 외부 센서 입력 단자, 다양한 통신 인터페이스 등의 기능을 갖추고 있어 사용자가 명확하고 편리하며 정확한 전력 측정을 수행할 수 있도록 지원합니다. 본 전력계는 동급 제품 중에서 가장 완벽한 기능과 최고 가성비를 자랑하는 전력계입니다.

GPM-8310 디지털 전력계의 고정밀 성능 및 측정 범용성

  • 동급 최고 수준의 고정밀 측정 사양: GPM-8310은 정격 직접 입력 전압 600V와 전류 20A를 지원하며, 최소 5mA(해상도 최대 0.1uA)의 낮은 전류 레벨과 0.1uW의 전력 측정 해상도를 통해 극도로 정밀한 측정이 가능합니다. 또한 기본 크레스트 팩터 3과 하프 측정 범위 시 최대 6 또는 6A에 도달하는 유연한 사양을 갖추고 있으며, 전압·전류·전력 측정 전반에서 ±0.05% 읽기 및 ±0.1% 레벨의 탁월한 정확도를 자랑합니다.
  • 25가지 파라미터 및 다양한 모드를 통한 압도적인 측정 범용성: 사용자는 AC+DC, AC, DC, V-MEAN 등 다양한 측정 모드를 선택할 수 있으며, 전압·전류·전력·고조파 등 측정 분야를 망라하는 25개의 관련 파라미터를 통해 대기 전력 소비와 같은 저전력 정밀 측정부터 일반 제품의 소비 전력 측정까지 폭넓은 영역을 완벽하게 커버합니다. 이를 통해 연구 개발(R&D) 설계 검증은 물론 제품 품질 테스트에 이르기까지 가장 넓은 측정 범위와 최고의 데이터 정확도를 제공합니다.

직관적 디스플레이 및 유연한 측정 확장성

  • 가독성을 극대화한 맞춤형 디스플레이 시스템: GPM-8310은 5인치 TFT LCD의 장점을 활용하여 수치 및 그래픽 데이터를 직관적으로 표시하며, 사용자의 목적에 맞춰 25가지 파라미터를 자유롭게 조합할 수 있습니다. 수치 모드는 최대 10개의 파라미터를 동시 확인하는 '일반 모드'와 핵심 지표 중심의 '심플 모드'를 제공하며, 그래픽 모드는 전압·전류·전력 파형을 실시간 확인하는 오실로스코프 기능과 고조파 차수별 막대 그래프 분석을 지원하여 R&D 설계 및 품질 검증 과정에서의 분석 효율을 극대화합니다.
  • 다양한 환경에 대응하는 포괄적인 보조 측정 메커니즘: 고전압 및 대전류 측정 환경에 최적화된 확장성을 갖추어, 외부 전압 변압기(VT) 및 변류기(CT) 연결을 위한 전용 비율 설정 기능을 지원합니다. 특히 외부 전류 센서 단자(EXT1/EXT2)를 통한 전압 출력형 센서 대응은 물론, 사용자 정의 자동 레인지 설정으로 테스트 시간을 단축할 수 있습니다. 또한 10,000건의 내부 저장 공간을 통해 데이터 업데이트 레이트나 사용자 정의 간격에 따른 데이터를 체계적으로 관리하여 후속 분석의 편의성을 높였습니다.

직관적 디스플레이 및 유연한 측정 확장성

  • 다채로운 데이터 연결 및 저장 지원: GPM-8310은 RS-232C, USB 디바이스(가상 COM), LAN, GPIB 등 포괄적인 통신 인터페이스를 기본 제공하므로, 별도의 추가 조달 없이도 사용자의 기존 시스템이나 선호하는 방식에 맞춰 측정 데이터를 수집하는 프로그램을 유연하게 작성할 수 있습니다. 아울러 전면 패널의 USB 호스트를 통해 GPM-8310 화면 캡처, 내부 메모리에 기록된 데이터 액세스, 그리고 기기 펌웨어 업데이트를 간편하게 수행할 수 있습니다.
  • 외부 제어 및 기록 응용을 위한 디지털 I/O(DA4) 인터페이스: 고자동 측정 환경이나 장기적인 데이터 기록이 필요한 응용 분야를 위해 옵션 디지털 I/O(DA4) 인터페이스(공장 출고 시 설치 필수)를 제공합니다. 이를 통해 PLC나 데이터 레코더와 같은 외부 컨트롤러와 GPM-8310을 연결할 수 있으며, 외부 신호를 통한 제어 또는 데이터 레코더를 활용한 지속적인 측정 결과 기록 등 다양한 환경의 요구사항을 효율적으로 충족합니다.

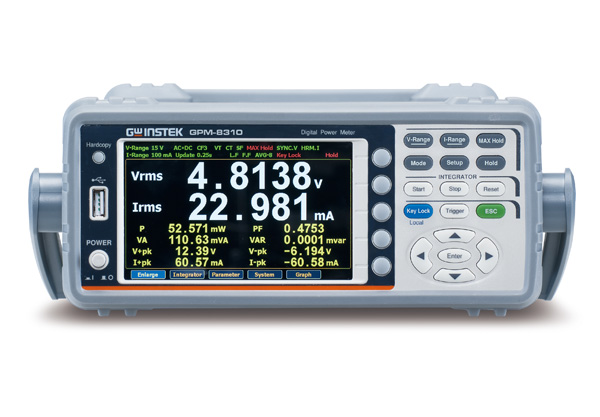

GPM-8310 시리즈 외관
GPM-8310 시리즈 외관

주요 특징 (FEATURES)

  • • 5인치 TFT LCD, 두 가지 수치 표시 모드
  • • DC, 0.1Hz~100kHz 전압/전류 테스트 대역폭
  • • 0.08% 기본 정확도
  • • 일반 모드: 2개의 메인 테스트 항목 + 8개의 보조 테스트 항목 표시
  • • 심플 모드: 4개의 메인 테스트 항목 테스트 값 표시
  • • 파형 표시: V (전압), I (전류), P (전력)
  • • 크레스트 팩터(CF) 3의 변형파 측정 가능, 하프 레인지 CF는 6 또는 6A 도달 가능
  • • IEC 61000-4-7 고조파 측정 요구사항 충족(50/60Hz)
  • • 50차 고조파 측정 및 분석(값 및 막대 그래프)
  • • Integration 기능은 자동 레인지 변경 지원
  • • 외부 전류 센서 입력 단자 (EXT1/EXT2)
  • • 표준 인터페이스 : RS-232C, USB 디바이스/호스트, LAN, GPIB
  • • 옵션 인터페이스 : 디지털 I/O (DA4) (공장 출고 시 설치 필수) / 옵션 액세서리: GPM-001

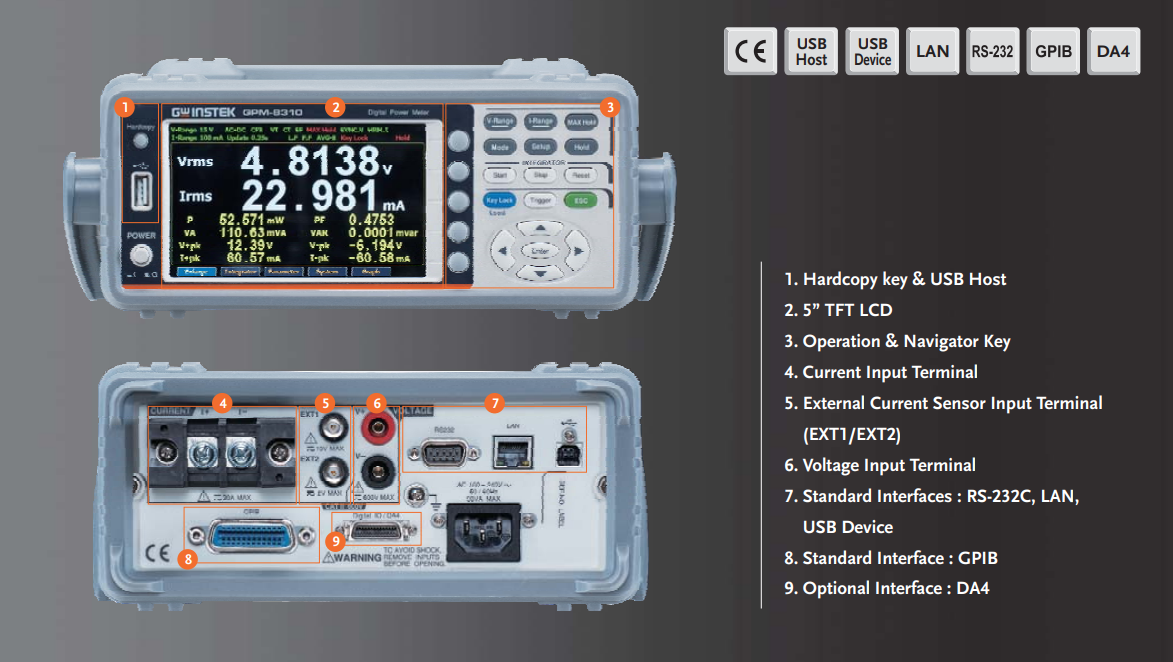

패널 소개 이미지
LCR-8200A 시리즈 전면 및 측면 패널 구성
전면 패널 인터페이스 후면 패널 인터페이스
1. 하드코피 키 & USB 호스트4. 전류 입력 단자
2. 5인치 TFT LCD5. 외부 전류 센서 입력 단자 (EXT1/EXT2)
3. 조작 및 내비게이터 키6. 전압 입력 단자
7. 표준 인터페이스: RS-232C, LAN, USB 디바이스
8. 표준 인터페이스: GPIB
9. 옵션 인터페이스: DA4
GPM-001 Text Fixture, GPM-001(EU) Text Fixture, GTL-213 Text Lead, GTL-210 Text Lead
주요 세부 특징 (KEY DETAILED FEATURES)
■ 다양한 표시 모드

GPM-8310은 수치 값 표시 모드와 파형 표시 모드를 제공하여 사용자가 측정을 최대한 활용할 수 있도록 돕습니다. 수치 모드에는 일반 모드와 심플 모드가 있습니다. 일반 모드는 관련 측정 설정이 있으며 10개의 측정 파라미터(메인 측정 2개와 보조 측정 8개)를 동시에 표시할 수 있습니다. 심플 모드는 4개의 측정 파라미터 결과만 표시합니다. 각 모드의 파라미터는 필요에 따라 배열하고 조합할 수 있습니다. 그래픽 모드에서는 전압, 전류, 전력 등 세 가지 파라미터의 파형을 표시하기 위해 간단한 오실로스코프 기능이 제공됩니다.

수평 스케일은 조정 가능하며(설정된 데이터 업데이트 레이트에 따라 25us/div~1s/div), 파형 관찰을 위한 3가지 확대 배율도 사용자가 선택할 수 있도록 제공됩니다. 고조파 측정에서는 각 고조파 차수의 측정 결과를 막대 그래프로 표시할 수 있으며, 특정 관찰 차수를 지정할 수 있습니다. 각 고조파 차수의 관련 값(전압/전류/전력/전압 왜곡률/전류 왜곡률/전력 왜곡률/전압 위상각/전류 위상각)을 완전히 기록하고 표시할 수 있습니다.

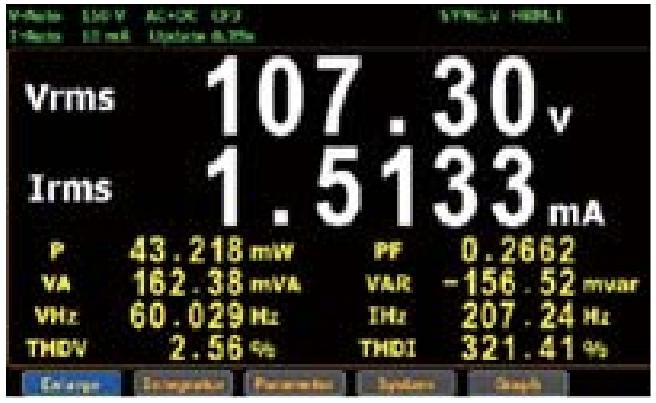

수치 (일반) 모드
수치 (일반) 모드

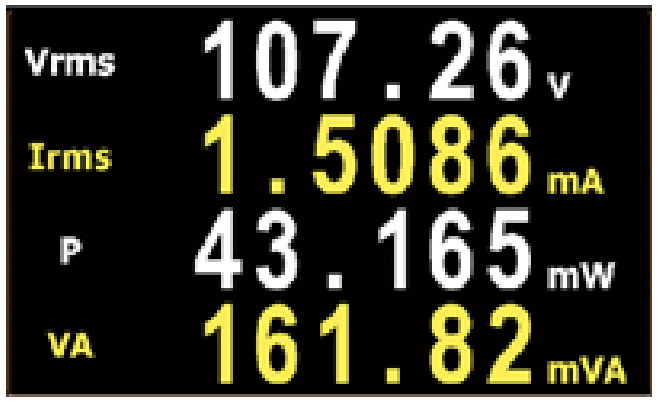

수치 (심플) 모드
수치 (심플) 모드

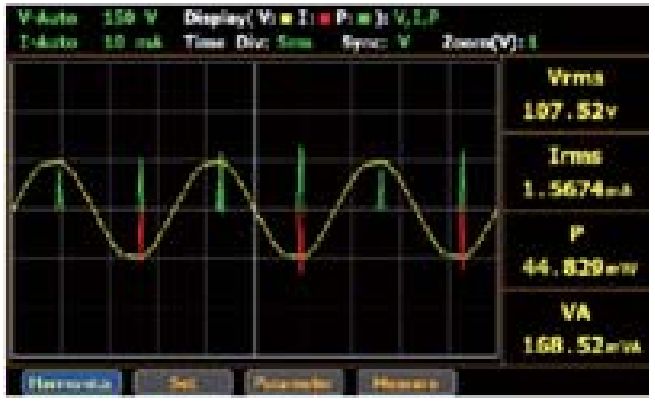

파형 모드
파형 모드

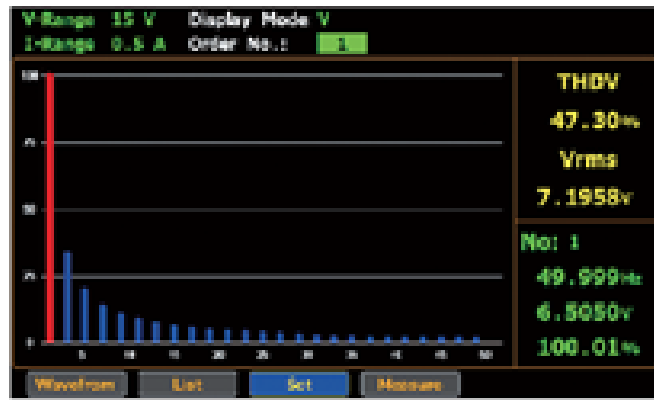

고조파 (막대 그래프) 측정
고조파 (막대 그래프) 측정

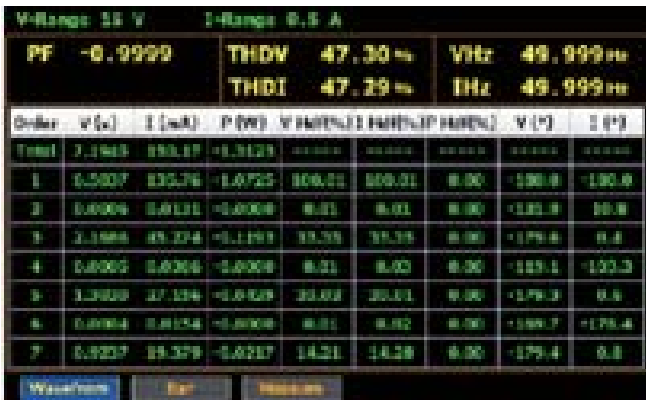

고조파 (표 열) 측정
고조파 (표 열) 측정
■ 풍부한 측정 파라미터

GPM-8310은 전압, 전류, 주파수, 유효 전력, 피상 전력, 무효 전력, 역률, 크레스트 팩터, 총 고조파 왜곡률을 포함한 다양한 측정 항목과 기능을 제공하며, 최대 전류 비도 측정할 수 있습니다. 또한 DUT에 대한 전력 또는 전류 시간 적산 측정 기능도 갖추고 있습니다. 사용자는 일정 기간을 설정하여 해당 기간 동안의 순시 전력 적산을 수행한 다음 시간으로 나누어 DUT의 평균 전력을 얻습니다. 또한 적산 측정 수행 시 GPM-8310은 설정된 시간 내에 가장 완전한 적산 결과를 얻기 위해 시간에 따른 DUT의 전력 변화에 대해 자동 레인지 변경 기능을 지원합니다.

측정 항목 (Measurement Items) 기호 (Symbols)
전압 (Voltage) Vrms, V+pk, V-pk, Vac*, Vdc*, Vmn*
전류 (Current) Irms, I+pk, I-pk, Iac*, Idc*
전력 (Power) P, P+pk, P-pk, VA, VAR
역률 (Power Factor) PF
파고율 (Crest Factor) CFV, CFI
위상각 (Phase Angle) DEG
주파수 (Frequency) VHz, IHz
총고조파왜곡률 (Total Harmonic Distortion) THDV, THDI
최대 전류비 (Maximum Current Ratio) MCR
적산 (Integration) WP, WP+, WP-, q, q+, q-, Vac, Iac

Note : “*” 특정 측정 모드 선택 시에만 적용됩니다.

다양한 측정 항목 및 기호

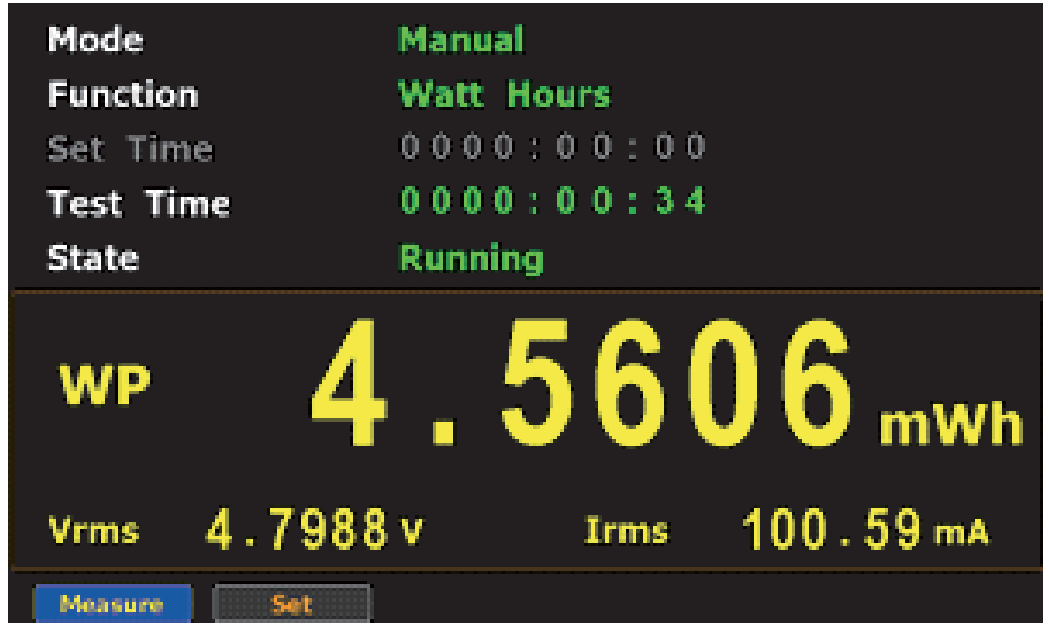

와트시(WP) 측정 화면
와트시(WP) 측정 화면
■ 우수한 측정 지원

측정 지원 측면에서 GPM-8310의 성능은 탁월합니다. 우선, 고전압/고전력 측정을 위해 감쇠된 비율을 실제 값으로 복원할 수 있는 전압 비율/전력 비율 설정이 제공됩니다. 대전류 측정의 경우 전류 비율 설정 외에도 외부 전류 센서 단자(EXT1/EXT2)를 전압 출력 타입 변류기와 연결하여 사용할 수 있으므로 대전류 측정이 더욱 편리해집니다.

또한 GPM-8310은 10,000건의 측정값을 저장하기 위한 저장/리콜 및 메모리용 패널 설정 4세트를 제공합니다. 측정 저장은 업데이트 레이트 또는 사용자 정의 시간 간정에 따라 측정 결과를 기록하여 후속 분석을 용이하게 할 수 있습니다. 전면 패널의 USB 호스트는 화면 캡처, 측정값 저장, GPM-8310 펌웨어 업데이트를 지원합니다.

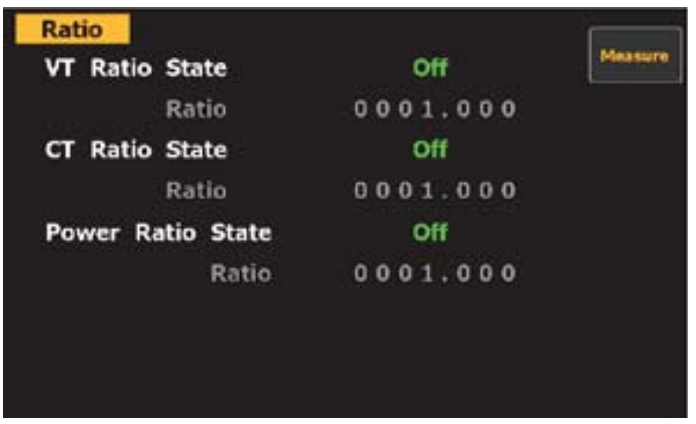

비율 설정
비율 설정

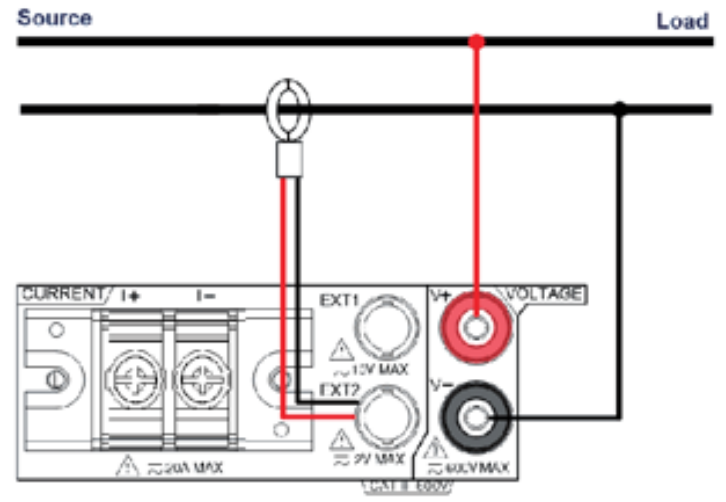

외부 전류 센서 입력
외부 전류 센서 입력
■ 유연한 레인지 변경 메커니즘

GPM-8310은 사용자가 적산 기능의 시작부터 끝까지 DUT의 총 전력 소비량을 완전히 계산할 수 있도록 자동 레인지 변경 모드에서 적산 기능 측정을 제공합니다. 또한 GPM-8310은 레인지 변경을 위한 사용자 정의 설정 메커니즘도 지원합니다. 사용자는 레인지 변경에 소요되는 시간을 절약하고 테스트를 신속하게 진행하기 위해 변경할 원하는 레벨을 선택할 수 있습니다.

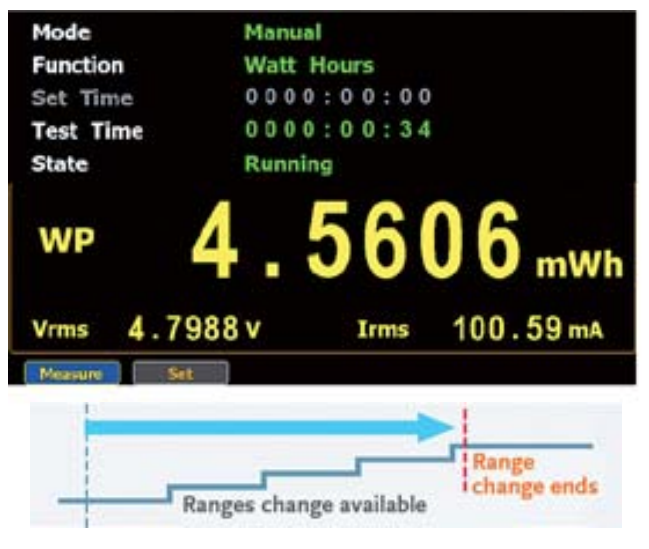

적산 기능에서의 자동 레인지 변경
적산 기능에서의 자동 레인지 변경

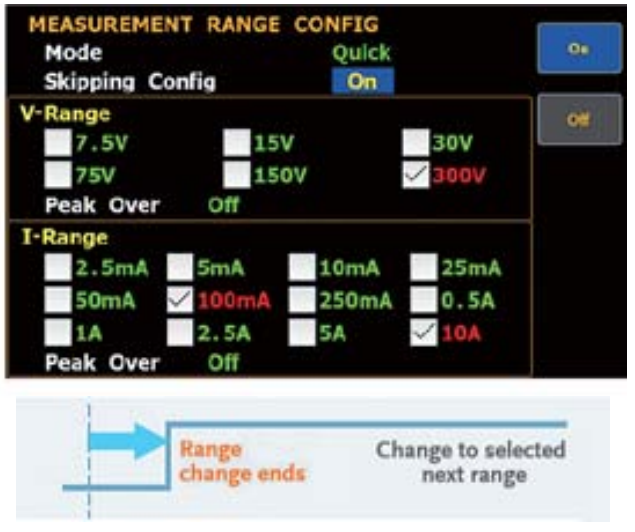

사용자 정의 자동 레인지 변경 메커니즘
사용자 정의 자동 레인지 변경 메커니즘
■ 편리하고 실용적인 인터페이스

GPM-8310은 RS-232/USB/LAN/GPIB를 포함한 포괄적이고 다양한 통신 인터페이스를 제공하므로, 고객이 명령어를 통해 원격 제어 및 측정 결과 수집을 위한 컴퓨터 소프트웨어를 작성하기에 적합합니다. 옵션 디지털 I/O(DA4) 인터페이스는 사용자 설정에 따라 외부 제어 모드, DA4 출력 모드, 자체 정의 출력 모드의 3가지 서로 다른 모드를 제공합니다. 설정이 외부 제어 모드일 때, 외부 신호를 통해 적산 측정 기능을 활성화, 정지, 트리거 또는 리셋할 수 있습니다.

설정이 DA4 출력 모드일 때, 사용자는 제공된 25개의 측정 파라미터(적산 측정 결과 포함) 중에서 4개의 측정 파라미터 값을 정의하여 고정 레벨(풀스케일 +5V) 또는 수동 레벨(풀스케일 ±5V)로 출력을 생성하고 데이터 레코더와 연동하여 결과를 수신할 수 있습니다. 설정이 자체 정의 출력 모드일 때, 명령어를 통해 각 정의된 핀의 동작을 제어하기 위해 통신 인터페이스가 필요합니다.

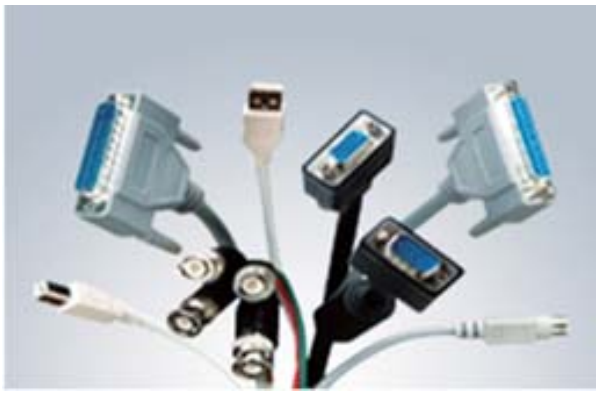

실용적인 인터페이스
실용적인 인터페이스

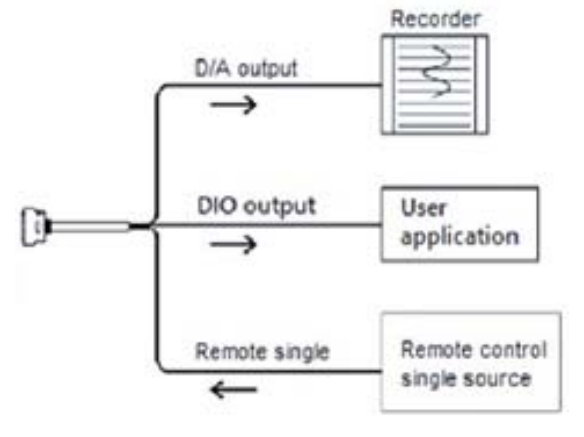

DA4 인터페이스 메커니즘
LDA4 인터페이스 메커니즘
대분류 항목 세부 분류 항목 상세 규격 및 사양 (Specifications)
1. 입력 사양 (INPUT SPECIFICATIONS)
입력 구조 (Input Type) 전압 (Voltage) 저항 분압기를 통한 플로팅 입력 (Floating input through resistive voltage divider)[cite: 5]
전류 (Current) 션트를 통한 플로팅 입력 (Floating input through shunt)[cite: 5]
측정 레인지 (Measure Range) 전압 직접 입력 (Voltage) 15V, 30V, 60V, 150V, 300V, 600V[cite: 5]
전류 직접 입력 (Current) 5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 0.5A, 1A, 2A, 5A, 10A, 20A[cite: 5]
외부 센서 입력 (EXT 1) 2.5 V, 5 V, 10 V[cite: 5]
외부 센서 입력 (EXT 2) 50 mV, 100 mV, 200 mV, 500 mV, 1 V, 2 V[cite: 5]
입력 임피던스 (Input Impedance) 전압 입력단 입력 저항 약 2 MΩ[cite: 5]
전류 직접 입력 (5mA~200mA) 입력 저항 약 505 mΩ[cite: 5]
전류 직접 입력 (0.5A~20A) 입력 저항 약 5 mΩ[cite: 5]
센서 입력 (EXT 1: 2.5V~10V) 입력 저항 약 100 kΩ[cite: 5]
센서 입력 (EXT 2: 50mV~2V) 입력 저항 약 20 kΩ[cite: 5]
연속 최대 허용 입력
(Continuous Max. Input)		 전압 입력단 피크치 1.5 kV 또는 RMS 1 kV 중 작은 값[cite: 5]
전류 직접 입력 (5mA~200mA) 피크치 30 A 또는 RMS 20 A 중 작은 값[cite: 5]
전류 직접 입력 (0.5A~20A) 피크치 100 A 또는 RMS 30 A 중 작은 값[cite: 5]
센서 입력 (EXT1/EXT2) 정격 레인지의 5배 이하 피크치[cite: 5]
입력 대역폭 / 공통모드 전압 대역폭 / Max. Common-mode DC, 0.1 Hz ~ 100 kHz / 600 Vrms, CAT II[cite: 5]
필터 (Filters) 라인 필터 / 주파수 필터 Line Filter: OFF/ON 선택 (차단 주파수 500 Hz) / Frequency Filter: OFF/ON 선택 (차단 주파수 500 Hz)[cite: 5]
A/D 변환기 (A/D Converter) 분해능 및 샘플링 속도 전압/전류 동시 변환, 분해능 16 bits, 최대 변환 속도 약 300 kHz[cite: 5]
2. 전압 및 전류 측정 정확도 (VOLTAGE & CURRENT ACCURACY)
기본 측정 조건 환경 및 예열 조건 온도 23±5°C, 습도 30~75% RH, 정현파 CF=3, 공통모드 전압 0V, 30분 예열 후 영점 보정, 갱신 주기 250ms[cite: 5]
주파수 필터 조건 200 Hz 이하 전압 또는 전류 측정 시 주파수 필터 ON[cite: 5]
주파수 대역별 기본 정확도
(Accuracy by Frequency)		 DC ±(독취값의 0.1% + 레인지의 0.2%)[cite: 5]
0.1 Hz ≤ f < 45 Hz ±(독취값의 0.1% + 레인지의 0.2%)[cite: 5]
45 Hz ≤ f ≤ 66 Hz ±(독취값의 0.1% + 레인지의 0.05%)[cite: 5]
66 Hz < f ≤ 1 kHz ±(독취값의 0.1% + 레인지의 0.2%)[cite: 5]
1 kHz < f ≤ 10 kHz ±[독취값의 (0.07 × f)% + 레인지의 0.3%] (f 단위: kHz)[cite: 5]
10 kHz < f ≤ 100 kHz ±(독취값의 0.5% + 레인지의 0.5%) ± [{0.04 × (f - 10)}% of reading] (f 단위: kHz)[cite: 5]
추가 오차 및 보정 규격 온도 계수 (Temperature Coeff.) 5~18°C 또는 28~40°C 범위에서 독취값의 ±0.03%/°C 가산[cite: 5]
라인 필터 활성화 시 45~66 Hz에서 독취값의 0.2% 가산 / 45 Hz 미만에서 독취값의 0.5% 가산[cite: 5]
크레스트 팩터 6 또는 6A 설정 시 CF=3 기준 정확도에서 레인지 오차를 2배로 계산하여 적용[cite: 5]
데이터 갱신 주기 100ms / Auto 시 0.1 Hz ~ 1 kHz 대역 정확도에 독취값의 0.05% 가산[cite: 5]
영점 보정/레인지 변경 후
온도 영향 오차		 DC 전압 오차 가산 레인지의 0.02%/°C 가산[cite: 5]
DC 전류 (5mA~200mA 레인지) 5 μA/°C 가산[cite: 5]
DC 전류 (0.5A~20A 레인지) 500 μA/°C 가산[cite: 5]
외부 센서 입력단 (EXT1 / EXT2) EXT 1: 1 mV/°C 가산 / EXT 2: 50 μV/°C 가산[cite: 5]
3. 유효 전력 및 역률 정확도 (ACTIVE POWER & PF ACCURACY)
유효전력 주파수별 정확도
(역률 PF = 1 기준)		 DC ±(독취값의 0.1% + 레인지의 0.2%)[cite: 5]
0.1 Hz ≤ f < 45 Hz ±(독취값의 0.3% + 레인지의 0.2%)[cite: 5]
45 Hz ≤ f ≤ 66 Hz ±(독취값의 0.1% + 레인지의 0.05%)[cite: 5]
66 Hz < f ≤ 1 kHz ±(독취값의 0.2% + 레인지의 0.2%)[cite: 5]
1 kHz < f ≤ 10 kHz ±(독취값의 0.1% + 레인지의 0.3%) ± [{0.067 × (f - 1)}% of reading] (f: kHz)[cite: 5]
10 kHz < f ≤ 100 kHz ±(독취값의 0.5% + 레인지의 0.5%) ± [{0.09 × (f - 10)}% of reading] (f: kHz)[cite: 5]
역률 영향 오차 (PF Influence) 역률 λ = 0 일 때 (S: 피상전력) 45~66 Hz: S의 ±0.1% / 100 kHz 이하: ±[(0.1 + 0.15 × f)% of S] (f: kHz, 참고값)[cite: 5]
0 < λ < 1 일 때 (Φ: 위상각) (전력 독취값 × 전력 독취오차%) + (전력 레인지% × 전력레인지/지시피상전력값) + {tanΦ × (λ=0일 때 영향)%}[cite: 5]
연산 파라미터 정확도 피상 전력 S 정확도 전압 정확도 + 전류 정확도[cite: 5]
무효 전력 Q 정확도 피상 전력 정확도 + (√(1.0004 - λ²) - √(1 - λ²)) × 100%[cite: 5]
역률 λ 정확도 ±[(λ - λ/1.0002) + |cosΦ - cos(Φ + sin⁻¹(λ=0일 때 영향%/100))|] ± 1 digit (정격 입력 시)[cite: 5]
위상차 Φ 정확도 ±[|Φ - cos⁻¹(λ/1.0002)| + sin⁻¹(λ=0일 때 영향%/100)] ± 1 digit (정격 입력 시)[cite: 5]
4. 측정 방식 및 오토레인지 동작 조건 (MEASUREMENTS & AUTO RANGE)
결선 방식 / 크레스트 팩터 기본 측정 사양 단상 2선식 (1P2W) / CF=3 또는 CF=6 (6A) / 디지털 샘플링 방식[cite: 5]
오토레인지 승격 조건
(Auto-Range UP)		 CF = 3 Urms 또는 Irms가 설정 레인지의 130% 초과, 또는 Upk, Ipk가 설정 레인지의 300% 초과 시[cite: 5]
CF = 6 Urms 또는 Irms가 설정 레인지의 130% 초과, 또는 Upk, Ipk가 설정 레인지의 600% 초과 시[cite: 5]
CF = 6A Urms 또는 Irms가 설정 레인지의 260% 초과, 또는 Upk, Ipk가 설정 레인지의 600% 초과 시[cite: 5]
오토레인지 강등 조건
(Auto-Range DOWN)		 CF = 3 Urms/Irms ≤ 레인지의 30% 이고, Urms/Irms ≤ 다음 하위 레인지의 125% 이며, Upk/Ipk가 현재 레인지의 300% 미만일 때[cite: 5]
CF = 6 / 6A Urms/Irms ≤ 레인지의 30% 이고, Urms/Irms ≤ 다음 하위 레인지의 125% 이며, Upk/Ipk가 현재 레인지의 600% 미만일 때[cite: 5]
표시 모드 / 동기 소스 전압/전류 모드 및 동기화 표시: Vrms, VOLTAGE MEAN, AC, DC 전환 / 동기 소스: 전압(V), 전류(I), OFF 선택 가능[cite: 5]
측정 파라미터 (총 25종) 전체 항목 표기 Vrms, Vmn, Vdc, Vac, V+pk, V-pk, Irms, Idc, Iac, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI, MCR[cite: 5]
5. 주파수 측정 및 전력 적산 사양 (FREQUENCY & INTEGRATION)
갱신 주기별 주파수 측정 범위
(Frequency Range by Update)		 0.1 s 주기 20 Hz ≤ f ≤ 100 kHz[cite: 5]
0.25 s 주기 10 Hz ≤ f ≤ 100 kHz[cite: 5]
0.5 s 주기 5 Hz ≤ f ≤ 100 kHz[cite: 5]
1 s 주기 2.0 Hz ≤ f ≤ 100 kHz (타임아웃 1초 시 하한 2.0 Hz)[cite: 5]
2 s 주기 1.0 Hz ≤ f ≤ 100 kHz[cite: 5]
5 s 주기 0.5 Hz ≤ f ≤ 100 kHz (타임아웃 5초 시 하한 0.5 Hz)[cite: 5]
10 s 주기 0.2 Hz ≤ f ≤ 100 kHz (타임아웃 10초 시 하한 0.2 Hz)[cite: 5]
20 s 주기 0.1 Hz ≤ f ≤ 100 kHz (타임아웃 20초 시 하한 0.1 Hz)[cite: 5]
Auto 주기 0.1 Hz ≤ f ≤ 100 kHz (6개 레인지 자동 전환: 100mHz, 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz)[cite: 5]
주파수 측정 정확도 측정 정밀도 ±(독취값의 0.06%) (입력 신호 레벨이 레인지의 30% 이상 시 / CF=6 설정 시 60% 이상)[cite: 5]
적산 기능 (Integration) 동작 모드 수동 적산(Manual), 표준 적산(Standard), 반복 적산(Repetitive)[cite: 5]
타이머 설정 범위 0시간 00분 00초 ~ 9999시간 59분 59초 (타이머 정밀도: ±0.02%)[cite: 5]
적산 측정 정확도 ±[전력 정확도 (또는 전류 정확도) + 독취값의 0.7%] (고정 레인지 기준)[cite: 5]
레인지 및 원격 제어 오토 레인지 또는 고정 레인지 지원 / 외부 원격 신호를 통한 Start, Stop, Reset 지원 (옵션)[cite: 5]
6. 고조파 측정 및 분석 사양 (HARMONIC MEASUREMENT - IEC 61000-4-7)
측정 파라미터 / 방식 기본 사양 전압, 전류, 유효전력 / 제로크로스 동시 연산 방식 / 주파수 범위: 10 Hz ~ 1.2 kHz[cite: 5]
FFT 데이터 길이 샘플링 포인트 1024 포인트 (50Hz/60Hz 상용 주파수 및 갱신 주기 > 0.1s 충족 시 4096 포인트 자동 전환)[cite: 5]
기본파별 샘플 레이트,
윈도우 폭 및 최대 분석 차수		 10 Hz ~ 44 Hz 샘플 레이트: f × 1024 | 윈도우 폭: 1 | 최대 분석 차수: 50차수[cite: 5]
45 Hz ~ 55 Hz (50Hz 규격) 샘플 레이트: f × 512 | 윈도우 폭: 10 | 최대 분석 차수: 50차수 (IEC 61000-4-7 부합)[cite: 5]
54 Hz ~ 66 Hz (60Hz 규격) 샘플 레이트: f × 512 | 윈도우 폭: 12 | 최대 분석 차수: 50차수 (IEC 61000-4-7 부합)[cite: 5]
67 Hz ~ 150 Hz 샘플 레이트: f × 512 | 윈도우 폭: 2 | 최대 분석 차수: 32차수[cite: 5]
150 Hz ~ 300 Hz 샘플 레이트: f × 256 | 윈도우 폭: 4 | 최대 분석 차수: 16차수[cite: 5]
300 Hz ~ 600 Hz 샘플 레이트: f × 128 | 윈도우 폭: 8 | 최대 분석 차수: 8차수[cite: 5]
600 Hz ~ 1200 Hz 샘플 레이트: f × 64 | 윈도우 폭: 16 | 최대 분석 차수: 4차수[cite: 5]
고조파 주파수별 측정 정확도 10 Hz ≤ f < 45 Hz 전압: ±(0.15% rdg + 0.35% rng) | 전류: ±(0.15% rdg + 0.35% rng) | 전력: ±(0.35% rdg + 0.50% rng)[cite: 5]
45 Hz ≤ f < 440 Hz 전압: ±(0.15% rdg + 0.35% rng) | 전류: ±(0.15% rdg + 0.35% rng) | 전력: ±(0.25% rdg + 0.50% rng)[cite: 5]
440 Hz ≤ f < 1.2 kHz 전압: ±(0.20% rdg + 0.35% rng) | 전류: ±(0.20% rdg + 0.35% rng) | 전력: ±(0.40% rdg + 0.50% rng)[cite: 5]
7. D/A 출력 및 디지털 I/O 옵션 사양 (D/A & DIGITAL I/O - OPTIONS)
D/A 출력 사양 (옵션) 출력 전압 및 채널 수 각 정격치에 대해 ±5 V FS (최대 약 ±7.5 V) / 4 채널[cite: 5]
채널별 출력 항목 V, I, P, VA, VAR, PF, DEG, VHZ, IHZ, Vpk, Ipk, WP, WP±, q, q±, OFF 선택 설정[cite: 5]
D/A 정확도 및 분해능 각 측정 항목 정확도 + FS의 ±0.2% (FS=5V) / 16 bits 분해능[cite: 5]
최소 부하 및 갱신 주기 최소 부하 100 kΩ / 데이터 갱신 주기와 동일 (Auto Rate 시 신호 주기와 동일, 100ms 이상)[cite: 5]
온도 계수 FS의 ±0.05%/°C[cite: 5]
원격 제어 I/O 및 디지털 신호 원격 입출력 신호 입력: EXT_HOLD, EXT_TRIG, EXT_START, EXT_STOP, EXT_RESET / 출력: INTEG_BUSY (TTL, 부논리, 하강 에지)[cite: 5]
디지털 제어 출력 신호 OUT1, OUT2, OUT3, OUT4 (TTL 레벨, 채널당 최대 100mA 싱크 전류)[cite: 5]
8. 일반 시스템 제원 (GENERAL SPECIFICATIONS)
디스플레이 (Display) 화면 규격 5인치 TFT LCD (5자리 측정치 표시)[cite: 5]
통신 인터페이스 표준 및 옵션 포트 표준: RS-232C, USB Host, USB Device (Virtual COM), LAN, GPIB / 옵션: GPM-DA4 (D/A 4ch + Digital I/O)[cite: 5]
전원 공급 및 소비 전력 입력 전원 사양 AC 100 V ~ 240 V, 50 Hz / 60 Hz, 소비전력 최대 30 VA[cite: 5]
환경 조건 (Environment) 동작 환경 온도 0°C ~ 40°C (30~40°C: <70% RH, >40°C: <50% RH 비응축), 고도 2000m 이하, 실내 전용, 오염도 2[cite: 5]
보관 환경 온도 -40°C ~ 70°C, 습도 <90% RH (비응축)[cite: 5]
외형 치수 및 중량 물리 규격 268(W) × 107(H) × 379(D) mm (범퍼 제외 기준) / 약 2.9 kg[cite: 5]
• IEC 61000-4-7 국제 표준 준수: 50Hz/60Hz 상용 주파수 대역에서 50차수까지의 전압, 전류, 전력 고조파 정밀 분석을 완벽하게 지원합니다[cite: 5].
• 연산 파라미터 유의사항: Q(VAR), S(VA), λ(PF), Φ(DEG)는 측정된 전압, 전류, 유효전력 데이터를 기반으로 연산 처리되므로 왜곡 파형 입력 시 타 기기와 차이가 발생할 수 있습니다[cite: 5].
• 영점 처리 기준: 전류 또는 전압이 정격 레인지의 0.5% 미만(CF=6 설정 시 1% 이하)인 경우 S 또는 Q는 "0"으로 표시되며, λ와 Φ는 "-"로 표시됩니다[cite: 5].
GPM-8310 제품 구성 및 액세서리 안내

기본 액세서리

  • 안전 지침 시트 (Safety Instruction Sheet) x 1
  • 전원 코드 (Power cord) x 1
  • 테스트 리드 GTL-209 (Test lead GTL-209) x 1
  • 테스트 리드 GTL-212 (Test lead GTL-212) x 1
  • CD x 1 (전체 사용자 매뉴얼 및 USB 드라이버 포함 / including complete user manual and USB driver)
  • DA4 케이블 GTL-214 (DA4 cable GTL-214) — GPM-8310 with DA4 모델에만 제공 (available for GPM-8310 with DA4 only)

옵션

  • GPM-DA4 : DA4 인터페이스 (케이블 GTL-214 포함) / DA4 Interface (including cable, GTL-214)
* 옵션 DA4 인터페이스는 공장에서 장착되어 출고되어야 합니다. (Optional DA4 interface must be installed in factory.)

옵션 액세서리

  • GPM-001 : 테스트 픽스처 (GTL-210 x 2개, GTL-213 x 1개 포함) / Test Fixture (including GTL-210 x 2, GTL-213 x 1)
  • GPM-001(EU) : 테스트 픽스처 (GTL-210 x 2개, GTL-213 x 1개 포함) / Test Fixture (including GTL-210 x 2, GTL-213 x 1)
  • GTL-209 : 테스트 리드, 바나나 잭 투 베어 와이어, 약 1000mm / Test Lead, Banana to Bare-wire, Approx. 1000mm
  • GTL-210 : 테스트 리드, 바나나 투 바나나, 약 1000mm / Test Lead, Banana to Banana, Approx. 1000mm
  • GTL-212 : 테스트 리드, O형 단자 투 베어 와이어, 약 1000mm / Test Lead, O-Type to Bare-wire, Approx. 1000mm
  • GTL-213 : 테스트 리드, O형 단자 투 바나나, 약 1000mm / Test Lead, O-Type to Banana, Approx. 1000mm
  • GTL-214 : DA4 케이블, 약 1000mm / DA4 Cable, Approx. 1000mm
  • GTL-232 : RS-232C 케이블, 9핀 암단자 투 9핀, 컴퓨터용 널 모뎀, 약 2000mm / RS-232C cable, 9-pin Female to 9-pin, null modem for computer, Approx. 2000mm
  • GTL-246 : USB 케이블, A-B 타입, 약 1200mm / USB Cable, A-B type, Approx. 1200mm
  • GTL-248 : GPIB 케이블, 약 2000mm / GPIB Cable, Approx. 2000mm
  • GRA-422 : 랙 마운트 킷, 19인치 2U 사이즈 / Rack Mount Kit, 19" 2U size

주문 정보

GPM-8310

Digital Power Meter with RS-232C/USB device & Host/LAN/GPIB

견적요청​​

GPM-8310 with DA4

Digital Power Meter with RS-232C/USB device & Host/LAN/GPIB​ + DA4

견적요청​​

옵션 액세서리

GPM-001

Test Fixture (with connection cable)

견적요청​​

GTL-209

Test Lead, Banana to Bare-wire, Approx. 1000mm

견적요청​​​

GTL-210

Test Lead, Banana to Banana, Approx. 1000mm

견적요청​​​

GTL-212

Test Lead, O-Type to Bare-wire, Approx. 1000mm

견적요청​​​

GTL-213

Test Lead, O-Type to Banana, Approx. 1000mm​

견적요청​​​

GTL-214

DA4 Cable, Approx. 1000mm

견적요청​​

GTL-232

RS-232C cable, 9-pin Female to 9-pin, null modem, Approx. 2000mm

견적요청​​

GTL-246

USB Cable, A-B type, Approx. 1200mm

견적요청​​​

GTL-248

GPIB Cable, Approx. 2000mm

견적요청​​

GRA-422

Rack Mount Kit, 19" 2U

견적요청​​



상기 가격은 부가세 별도 가격입니다.

목록보기
