PRODIGIT 3310F DC 전자로드 （75 W to 350 W）

  • 정격 전압 : 60V/250V/500V
  • 정격 전력 : 75W/150W/300W
  • LCD 디스플레이, 5 디지트의 전압, 전류, 전력 동시출력 및 데이터 전송
  • OCP, OPP(과전류, 과전력 보호) 테스트 기능
  • CC/CR/CV/CP/Dynamic, Short Operation 모드
  • Short 전압, 전류 측정 가능
  • 전류 상승/하강 Slew Rate 조절 가능
  • NTC 시뮬레이션, BMS 보호 테스트 기능(옵션)
  • 배터리 방전 전류 시뮬레이션을 위한 9923 부하 전류 파형 발생기(옵션)
  • 인터페이스 : GPIB(옵션), RS-232(옵션), USB(옵션), LAN(옵션)
  • 3302F (1채널) / 33005F (2채널) / 3300F (4채널) 메인프레임 필요
 온라인 견적요청
제품 소개

GW Instek의 3310F 시리즈는 다양한 전력 변환 장치 및 배터리 충·방전 평가에 최적화된 모듈형 다채널 프로그래머블 DC 전자부하(DC Electronic Load) 시스템입니다. 75W부터 350W까지 폭넓은 전력 및 전압(60V, 80V, 120V, 250V, 500V) 사양을 갖춘 독립 모듈들로 구성되며, 1슬롯(3302F), 2슬롯(3305F), 4슬롯(3300F) 메인프레임에 자유롭게 장착하여 맞춤형 다채널 부하 시험 환경을 구축할 수 있습니다.

정밀 5디지트 전압/전류/전력 동시 표시 미터를 내장하여 고속 측정 및 실시간 모니터링을 지원하며, CC, CR, CV, CP 동작 모드와 동적 부하(Dynamic), 단락(Short), OCP/OPP 자동 시험, 태양광 패널 MPPT 추종 시험, 그리고 2차전지 배터리 에뮬레이션 및 충·방전 특성 평가에 탁월한 성능을 발휘합니다.

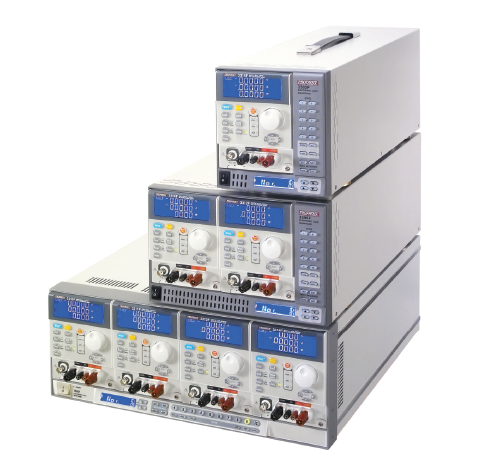

GW Instek 3310F 시리즈 모듈형 DC 전자부하 외관
3310F 시리즈 모듈형 DC 전자부하 및 전용 메인프레임 시스템
■ 3310F 시리즈 주요 부하 모듈 라인업
모듈 모델명 정격 전압 정격 전류 소비 전력
3315F 60 V 15 A 75 W
3310F 60 V 30 A 150 W
3311F 60 V 60 A 300 W
3311F-05 120 V 60 A 300 W
3311F-16 80 V 70 A 350 W
3312F 250 V 12 A 300 W
3314F 500 V 12 A 300 W
주요 특징 및 핵심 기술

3310F 시리즈는 독립된 엔코더 노브와 조작 패널을 갖춘 플러그인 모듈 구조로, 유연한 채널 확장성과 다채로운 자동화 시험 제어 기능을 제공합니다. 전원 공급기 검증부터 배터리 보호회로(BMS) 동작 평가까지 광범위한 산업 표준 애플리케이션을 완벽하게 충족합니다.

■ 핵심 기술 특장점 요약
  • 유연한 슬롯 구성 및 독립 제어 메인프레임: 1슬롯(3302F), 2슬롯(3305F), 4슬롯(3300F) 메인프레임 조합을 통해 다채널 독립 전력 소모 및 동기화(SYNC Load ON) 구동이 가능합니다.
  • 고정밀 5디지트 계측 미터: 전압(V), 전류(A), 전력(W) 수치를 대형 LCD 화면에 실시간 동시 표시하며, 양(+) 및 음(-) 극성 선택 표기를 지원합니다.
  • 고속 동적 부하(Dynamic Mode) 및 슬루 레이트 제어: 정전류(CC) 및 정전력(CP) 모드에서 전류 상승/하강 속도를 개별 조정할 수 있으며, 외부 아날로그 신호를 입력받아 임의 전류 파형을 정밀 재현합니다.
  • 단일키 OCP/OPP 및 단락(Short) 자동 시험: 과전류 보호(OCP), 과전력 보호(OPP) 트립점 및 단락 전압/전류를 단 한 번의 조작으로 신속하게 측정합니다.
  • 150세트 시퀀스 메모리 및 통신 인터페이스: 150세트의 설정 파라미터 저장/호출 기능을 제공하며, RS-232C, USB, LAN, GPIB 옵션 인터페이스를 통한 원격 ATE 자동화 시스템 연동을 지원합니다.
배터리 및 충전기 시험 애플리케이션 가이드

실제 배터리를 사용한 충전기 시험은 시간이 오래 걸리고 과충전으로 인한 폭발 및 열화 위험이 따릅니다. 3310F 전자부하를 활용하면 실제 2차전지를 연결하지 않고도 전압 및 부하 프로파일을 가상 에뮬레이션하여 안전하고 신속한 충·방전 성능 평가를 완료할 수 있습니다.

■ 1. 배터리 충전기(Battery Charger) 정전압 모사 시험
2차전지 충전 전압 특성 곡선 및 전자부하 CV 모드 결선도
배터리 충전 특성 곡선(-ΔV 전압 강하) 및 전자부하 CV 모드 기반 충전기 전류 제어 시험 결선도

• 충전 전류 안정도(Regulation) 검증: 3310F를 정전압(CV) 모드로 설정하여 배터리 단자 전압(예: 1.2V 셀의 경우 1.0V → 1.2V → 1.44V)을 가상으로 승압하면서 충전기가 안정된 정전류(CC)를 공급하는지 확인합니다.
• 완충 셧다운(-ΔV) 차단 동작 시험: 배터리가 완충된 상태를 모사하기 위해 단자 전압을 1.40V(-ΔV 하강)로 프로그래밍하여 충전기가 과충전 없이 전력을 자동 컷오프하는지 즉각 판별합니다.

■ 2. 배터리 방전 특성 및 용량(Ah/Wh) 평가 시험
배터리 방전 시험 및 CP 모드 연산 제어 순서도
배터리 정전류(CC) / 정전력(CP) 방전 시험 및 실시간 전압 판독 기반 자동 방전 흐름도

• 정전류(CC) 방전 모드: 배터리의 방전 특성 곡선을 기록하기 위해 3310F를 CC 모드로 동작시켜 방전 종지 전압(Cut-off Voltage)에 도달할 때까지 소모 전류 및 지속 시간을 측정합니다.
• 정전력(CP) 방전 모드: PC 또는 통신 인터페이스를 연동하여 배터리 단자 전압을 실시간 판독하고, 전압 하강에 맞춰 전류 (부하 전류 = 설정 전력 / 부하 전압)​​를 자동으로 재계산·보정함으로써 균일한 와트(Watt) 소모 방전 시험을 수행합니다.

■ 3. 2차전지 충전 특성 및 전류 제어 시험
정전류 전원 및 비조절 DC 전원과 전자부하를 활용한 배터리 충전 시험 구성도
정전류 전원 공급기 연동 및 비조절 DC 소스 기반 전자부하 직렬 전류 제어 충전 회로

정전류 제어 회로가 없는 비조절(Un-regulated) DC 전원이나 단순 정류 회로를 사용하여 배터리를 충전할 때, 3310F 전자부하를 정전류(CC) 모드로 직렬 배치하면 배터리에 유입되는 충전 전류를 정밀하게 제한·제어하여 안전한 충전 사이클 시험을 진행할 수 있습니다.

공통 사양 항목 3310F 3311F 3312F 3314F 3315F 3311F-05 3311F-16
기본 정격 사양 (INPUT / OUTPUT RATINGS)
정격 전력 (Power) 150 W 300 W 300 W 300 W 75 W 300 W 350 W
정격 전류 (Current) 30 A 60 A 12 A 12 A 15 A 60 A 70 A
정격 전압 (Voltage) 60 V 60 V 250 V 500 V 60 V 120 V 80 V
최저 동작 전압 (Min. Operating V) 0.6V @ 30A 0.6V @ 60A 1V @ 12A 6V @ 12A 0.3V @ 15A 2V @ 60A 2V @ 70A
보호 기능 정격 (PROTECTIONS)
과전력 보호 (OPP) 105% 105% 105% 105% 105% 315 W 367.5 W
과전류 보호 (OCP) 105% 105% 105% 105% 105% 63 A 73.5 A
과전압 보호 (OVP) 105% 105% 105% 105% 105% 126 V 84 V
과온 보호 (OTP) 지원 (YES) 지원 (YES) 지원 (YES) 지원 (YES) 지원 (YES) 지원 (YES) 지원 (YES)
정전류 모드 사양 (CONSTANT CURRENT MODE)
CC 동작 범위 0~3A /
0~30A		 0~6A /
0~60A		 0~1.2A /
0~12A		 0~1.2A /
0~12A		 0~1.5A /
0~15A		 0~6A /
0~60A		 0~7A /
0~70A
CC 분해능 (Resolution) 0.05mA /
0.5mA		 0.1mA /
1mA		 0.02mA /
0.2mA		 0.02mA /
0.2mA		 0.0254mA /
0.25mA		 0.1mA /
1mA		 0.12mA /
1.2mA
CC 정확도 (Accuracy) ±0.05% ±0.05% ±0.05% ±0.05% ±0.05% ±0.1% ±0.1%
정저항 모드 사양 (CONSTANT RESISTANCE MODE)
CR 동작 범위 0.02Ω~2Ω /
2Ω~120kΩ		 0.0083Ω~1Ω /
1Ω~60kΩ		 0.08Ω~25Ω /
25Ω~1500kΩ		 0.5Ω~50Ω /
50Ω~3000kΩ		 0.02Ω~4Ω /
4Ω~240kΩ		 0.0333Ω~2Ω /
2Ω~120kΩ		 0.028Ω~1.125Ω /
1.125Ω~67.5kΩ
CR 분해능 (Resolution) 0.033mΩ /
0.00833mS		 0.0166mΩ /
0.0166mS		 0.4166mΩ /
0.00066mS		 0.8333mΩ /
0.00033mS		 0.0666mΩ /
0.04166mS		 0.0333mΩ /
0.0083mS		 0.01875mΩ /
0.0148mS
CR 정확도 (Accuracy) ±0.2% ±0.2% ±0.2% ±0.2% ±0.2% ±0.2% ±0.2%
정전압 / 정전력 모드 사양 (CV & CP MODE)
CV 동작 범위 0~6V /
0~60V		 0~6V /
0~60V		 0~30V /
0~250V		 0~60V /
0~500V		 0~6V /
0~60V		 0~12V /
0~120V		 0~8V /
0~80V
CV 분해능 (Resolution) 0.1mV / 1mV 0.1mV / 1mV 1mV / 10mV 1mV / 10mV 0.1mV / 1mV 0.2mV / 2mV 0.135mV / 1.35mV
CV 정확도 (Accuracy) ±0.025% ±0.025% ±0.025% ±0.025% ±0.025% ±0.05% ±0.05%
CP 동작 범위 0~15W /
0~150W		 0~30W /
0~300W		 0~30W /
0~300W		 0~30W /
0~300W		 0~7.5W /
0~75W		 0~30W /
0~300W		 0~35W /
0~350W
CP 분해능 (Resolution) 0.25mW / 2.5mW 0.5mW / 5mW 0.5mW / 5mW 1mW / 10mW 0.125mW / 1.25mW 0.5mW / 5mW 0.6mW / 6mW
CP 정확도 (Accuracy) ±0.1% ±0.1% ±0.1% ±0.1% ±0.1% ±0.5% ±0.5%
동적 부하 및 슬루레이트 (DYNAMIC MODE)
동적 타이밍 (Thigh & Tlow) 0.05~9999ms 0.05~9999ms 0.05~9999ms 0.05~9999ms 0.05~9999ms 0.05~9999ms 0.05~9999ms
슬루레이트 (Slew Rate) 2~125mA/μs /
20~1250mA/μs		 4~250mA/μs /
40~2500mA/μs		 0.8~50mA/μs /
8~500mA/μs		 0.8~50mA/μs /
8~500mA/μs		 1~62.5mA/μs /
10~625mA/μs		 4~250mA/μs /
40~2500mA/μs		 4.8~300mA/μs /
48~3000mA/μs
측정 리드백 미터 (5 DIGITAL READBACK)
전압 리드백 (V-Meter) 6V / 60V 6V / 60V 30V / 250V 60V / 500V 6V / 60V 12V / 120V 8V / 80V
전압 리드백 정확도 ±0.025% ±0.025% ±0.025% ±0.025% ±0.025% ±0.025% ±0.025%
전류 리드백 (A-Meter) 3A / 30A 6A / 60A 1.2A / 12A 1.2A / 12A 1.5A / 15A 6A / 60A 7A / 70A
전류 리드백 정확도 ±0.05% ±0.05% ±0.05% ±0.1% ±0.1% ±0.1% ±0.1%
일반 규격 및 단락 시험 (GENERAL & SHORT TEST)
전형적 단락 저항 (Short R) 0.02 Ω 0.0083 Ω 0.08 Ω 0.5 Ω 0.02 Ω 0.0333 Ω 0.028 Ω
최대 단락 전류 (Short I) 30 A 60 A 12 A 12 A 15 A 60 A 70 A
모듈 크기 (W x H x D mm) 108 x 143 x 405 108 x 143 x 405 108 x 143 x 405 108 x 143 x 405 108 x 143 x 405 108 x 143 x 405 108 x 143 x 405
모듈 중량 (Weight) 약 3.5 kg 약 3.5 kg 약 3.5 kg 약 3.5 kg 약 3.5 kg 약 3.5 kg 약 3.5 kg
• 정밀도 개선 펌웨어: CC, CV, CP 및 동적 모드 사양은 R2.12 이상 펌웨어 버전 기준입니다[cite: 4].
• 메인프레임 호환: 3302F(1슬롯), 3305F(2슬롯), 3300F(4슬롯) 메인프레임에 장착하여 사용 가능하며 150세트 메모리를 지원합니다[cite: 4].
• 태양광 MPPT 시험: P&O 알고리즘 기반 태양광 패널 MPPT 시험 모드를 내장 지원합니다[cite: 4].
제품 구성 및 액세서리 안내

옵션 액세서리

  • GPIB + RS232 인터페이스
  • RS232 인터페이스
  • GPIB 인터페이스
  • USB 인터페이스
  • LAN 인터페이스
  • NTC 옵션 기능 : 10 kΩ 시뮬레이터 저항 (100 Ω ~ 500 kΩ)
  • NTC 옵션 기능 : 100 kΩ 시뮬레이터 저항 (1 kΩ ~ 5 MΩ)
  • GPIB 케이블 길이 1m
  • GPIB 케이블 길이 2m
  • USB A-B 타입 케이블 길이 1.8m



주문 정보

3310F



 60V ·  30A · 250W

DC 전자로드



3311F



 60V ·  60A · 350W

DC 전자로드



3312F



250V ·  12A · 350W

DC 전자로드



3314F



500V ·  12A · 300W

DC 전자로드



3315F



 60V ·  15A ·  75W

DC 전자로드













인터페이스





USB(옵션), RS-232(옵션), LAN(옵션), GPIB(옵션)

옵션

9923



Programmable DC 부하 전류 파형 발생기

BMS 보호



BMS 보호 기능 테스트

NTC 시뮬레이터



10㏀ NTC (100 ~500㏀)





100㏀ NTC (1000 ~ 5㏁)

3302F



1채널 메인프레임

3305F



2채널 메인프레임

3300F



4채널 메인프레임
