주요 특징

• 전압 출력: 100 V, 500 V, 750 V, 1000 V, 1500 V, 2250 V

• 전력 출력: 3U 사이즈에서 높은 전력 밀도 5 kW/10 kW/15 kW

• 최대 출력 전류 : 최대 510A

• ​여러 전원공급기 모드 지원. CV, CC, CP 자동 모드 전환

• ​여러 전자부하 모드 지원. CV, CR, CC, CP, 자동 모드 전환이 포함된 CV→​CC, CV→​CR, CC→​CR 같은 복합 모드

• SAS (통계 분석), 배터리 시뮬레이션, 배터리 충/방전 및 시퀀스 프로그래밍 기능 내장​

• 간단한 Master-Slave 병렬 연결, 같은 모델 최대 10대 연결 가능, 최대 전력 150 kW

• 완벽한 보호 작용: OVP, OCP, OTP 포함 입력 전압의 과다/부족으로부터 보호

• 직관적인 터치 패널 인터페이스​

 • 인터페이스 옵션: 한 번에 4개 사용 가능 (USB, RS-232/RS-485, LAN, CAN) 또는 GPIB

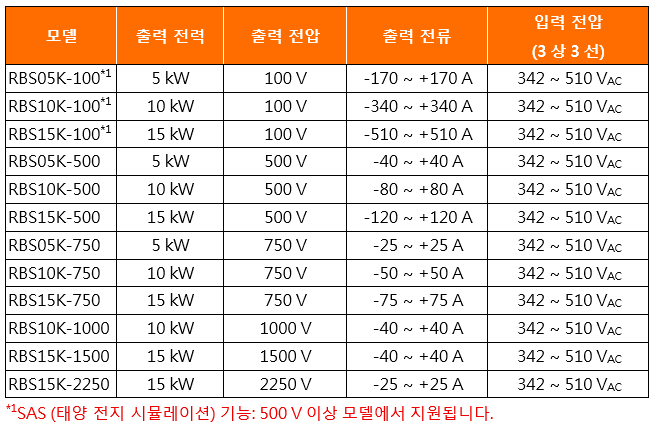

제품 리스트 : 고객의 필요에 따라 3종의 전력(5kW / 10kW / 15kW), 전압, 전류 선택 가능

​

태양 전지 시뮬레이션(SAS) 기능 기본 제공 : EN50530, Sandia와 같은 다양한 시뮬레이션 모델을 지원하며, 구름에 가려지거나 구름의 움직임의 영향에 따른 태양 전지 환경 변화 시뮬레이션이 가능합니다. PV 인버터 테스트 기준에 부합하며, 테스트 정확도를 높일 수 있습니다.

배터리 시뮬레이션 기능 기본 제공 : LMO, LCO, LFP, NCM, LTO, 기타 등 넓은 범위의 배터리 모델을 지원합니다. 실제 배터리의 행동특성을 시뮬레이션 가능하며, 테스트의 유연성을 높일 수 있습니다.

응용 소프트웨어 기본 제공 : Sequence 프로그래밍, 데이터 로깅, MPPT 테스트와 같은 추가 기능을 제공합니다. 실제 장비 작동 구성을 간단화할 수 있고, 테스트 효율을 높일 수 있습니다.

손쉬운 시스템 통합을 위한 4개의 통신 인터페이스 동시 지원 : USB, RS-232/RS-485, LAN 및 CAN 인터페이스를 한번에 이용할 수 있습니다.

 제품 응용 분야

• 온보드 충전기 (BOBC, 교류를 직류로 변환), DC-DC 변압, 모터 제어 테스트

• 광전지/에너지 저장 복합 하이브리드 인버터, 배터리 에너지 저장 컨버터(PCS) 등의 에너지 저장 시스템에 적합하며, 에너지 저장 배터리의 충방전 전환 시뮬레이션 가능​

• 광전지 인버터, 초소형 전력 공급망, 기타 전원 공급기 및 소자 테스트​​

RBS 시리즈, 회생형 양방향 DC 전원공급기

회생형 양방향 DC 전원공급기 RBS 시리즈는 전원공급기(source) 및 전자부하(sink) 기능을 둘 다 갖춘 다재다능한 프로그래머블 전력 솔루션입니다. 에너지 분야, 전력 변환 및 에너지 저장 장치에 대한 테스트를 위해 특별하게 설계되었습니다.

전기자동차, ESS(에너지 저장 시스템), 기타 관련 분야의 개발 및 제품 테스트에 널리 사용되고 있는 RBS 시리즈는 회생을 통한 에너지 복구를 지원하며, 기업이 장비 선택 단계에서부터 ESG 지속가능성을 실현할 수 있고, 환경 관련 보고에서 에너지 효율 지표를 높일 수 있습니다.

기존의 모터 제어 장치를 테스트하는 과정에서는, 역방향 전류 유입을 막기 위해서 DC 전원공급기에 외부 다이오드가 필요했고, 모터 브레이크 동작 중 또는 내리막에서 발생하는 회생 전류를 소모하기 위한 추가적인 전자부하까지 필요했습니다.

그러나 RBS 시리즈는 DC 전원공급기와 DC 전자부하 양쪽 모두 기능할 수 있습니다. 이 양방향 기능을 통하여 장비 구성이 간단해지고, 공간이 절약되어 모터 제어 장치 테스트에 이상적입니다. 무엇보다도 전력 공급망에 회생 에너지를 되돌려 줌으로써 에너지 효율을 높일 수 있습니다.

RBS 시리즈는 전력 장비의 연구개발 및 제조 과정을 위한 고성능 전력 테스트 솔루션으로 자리매김할 것입니다. 목표 시장은 광전지(PV) 발전 시스템, 전기자동차 충전 모듈, 배터리 테스트 등 새롭게 등장한 에너지 분야입니다. 고정밀 양방향 전력 수용량, 에너지 회생, 빠른 과도 응답에 특화되어 있으며, RBS 시리즈는 높은 전력밀도와 녹색 에너지 효율에 대한 수요에 대응 가능합니다.

실험실 단계에서의 테스트, 제품 개발 및 품질 보증에 이상적인 양방향 회생형 전원공급기로, 유연성과 신뢰성을 갖춘 테스트를 지원합니다.

광전지 시뮬레이션 기능: (500 V 이상 모델에 지원)

RBS 전원공급기의 광전지(PV) 모드는 태양 전지 또는 태양광 패널을 컴퓨터 소프트웨어를 통해 시뮬레이션하여 PV 인버터의 특성과 성능을 테스트할 수 있으며, 정적/동적 MPPT 테스트뿐만 아니라 구름의 양과 이동에 따른 태양광 변화와 같은 복잡한 환경도 시뮬레이션할 수 있습니다.

또한 RBS 시리즈는 SAS(EN50530, Sandia), SAS2 및 커스텀 모델에 대한 태양 전지 시뮬레이터(Solar Array Simulator) 기능이 내장되어 있습니다.

배터리 시뮬레이션 기능

RBS 시리즈는 충전 및 방전을 포함한 다양한 테스트를 위해 특정 산업 분야의 배터리 특성을 시뮬레이션할 수 있으며, 8개의 고정된 배터리 모델과 자유롭게 구성 가능한 한 가지 배터리 모델로 구성됩니다. 배터리 모델들은 관련 국내외 연구논문과 테스트를 기반으로 하며, 리튬-망간-산소(LMO), 리튬-코발트 산화물(LCO), 리튬-인산-철(LFP), 삼원 소재(NCM), 리튬-티타늄 산화물(LTO), 납-황산(Pb), 니켈-수소(NiMH), 니켈 카드뮴(NiCd) 배터리를 포함합니다.​

배터리 시뮬레이션 기능

회생

[RBS05K-100, RBS10K-100​, RBS15K-100​ 제품사양]​

[RBS05K-500, RBS10K-500​, RBS15K-500​ 제품사양]​

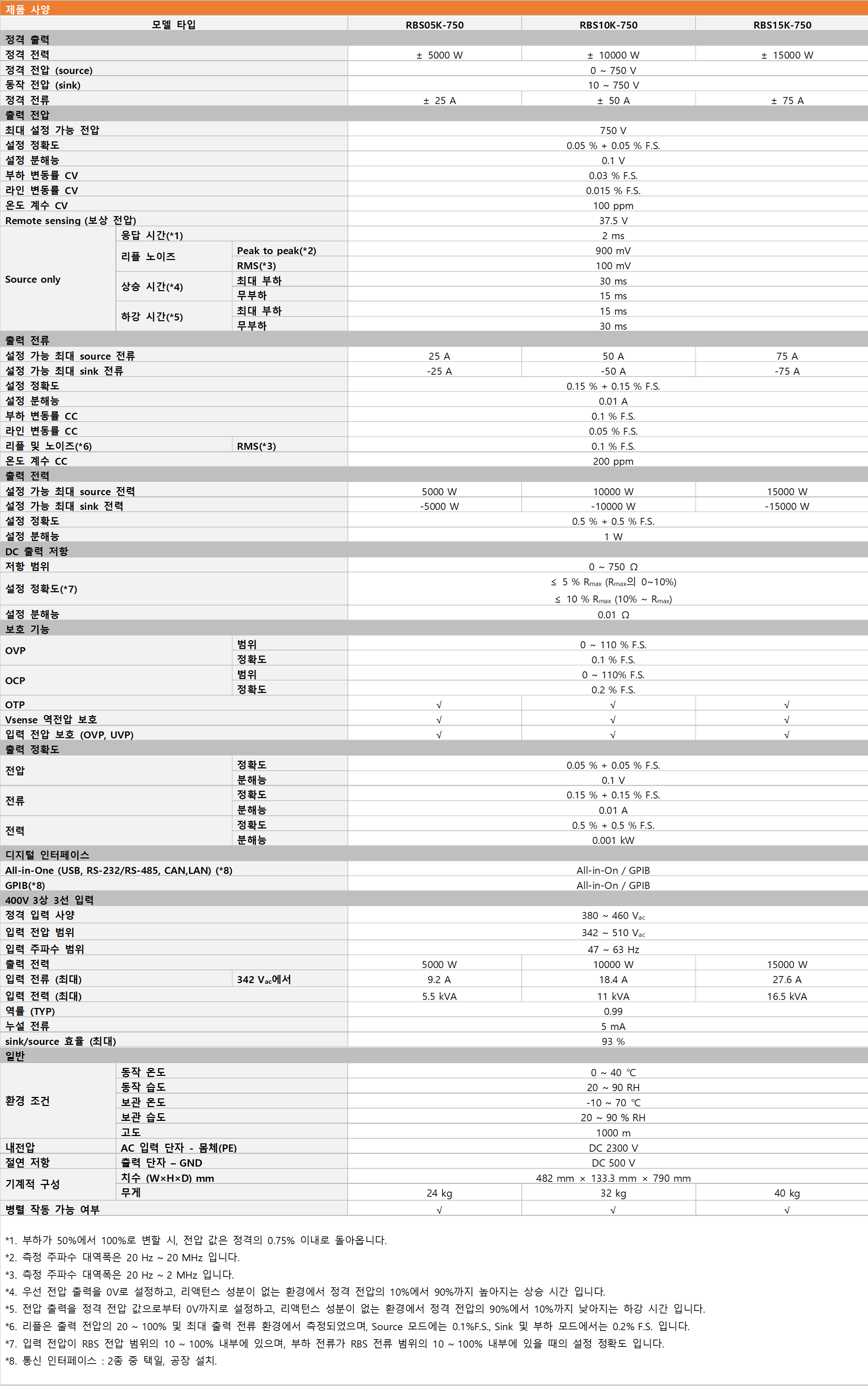

[RBS05K-750, RBS10K-750​, RBS15K-750​ 제품사양]​

[RBS10K-1000, RBS15K-1500​, RBS15K-2250​ 제품사양]​

기본 액세서리

AC 입력 커넥터 ×​1

출력 단자 커버 ×1​

파워 코드 ×​1

공장 테스트 보고서 ×​1

M4×10 나사 (×​4 Pcs)

3U 손잡이 ×​2

포장 구성 목록 ×1​

옵션

RBS-IF01 USB, RS-232, RS-485, CAN, LAN 인터페이스

RBS-IF02 GPIB 인터페이스

옵션 액세서리

GTL-133 부하 케이블, 1.5 m, 100 A

GTL-218 부하 케이블, 1.5 m, 200 A​​

GTL-219 부하 케이블, 3 m, 200 A​

GTL-220 부하 케이블, 1.5 m, 300 A​

GTL-221 부하 케이블, 3 m, 300 A​

GTL-222 부하 케이블, 1.5 m, 400 A​

GTL-223 부하 케이블, 3 m, 400 A​

GPW-021 입력 파워 코드, 10 AWG/4C, 3 m, UL/CSA
