> 계측기기 > 스펙트럼분석기 스펙트럼분석기 GSP-8000 시리즈
- 주파수 범위: GSP-8800: 9kHz ~ 8.0GHz / GSP-8380: 9kHz ~ 3.8GHz / GSP-8180: 9kHz ~ 1.8GHz
- RBW: 1Hz ~ 1MHz (1-3-5-10 단계)
- VBW: 10Hz ~ 3MHz (1-3-5-10 단계)
- 위상 잡음: -104 dBc/Hz
- 감도: 전압 -160dBm/Hz (프리앰프 켜진 상태에서 일반적으로)
- 내장 AM/FM 복조
- 내장 시간 스펙 기능
- 측정 기능: ACPR/OCBW/CHPW, NdB BW, 패스-페일, 주파수 카운터, 노이즈 마커
- 내장 20dB 프리앰프
- 통신 인터페이스: LAN, USB 호스트/디바이스
- 디스플레이: 10.4\" XGA 출력 (1024*768)
- 옵션: 트래킹 발생기, EMI 필터
온라인 견적요청

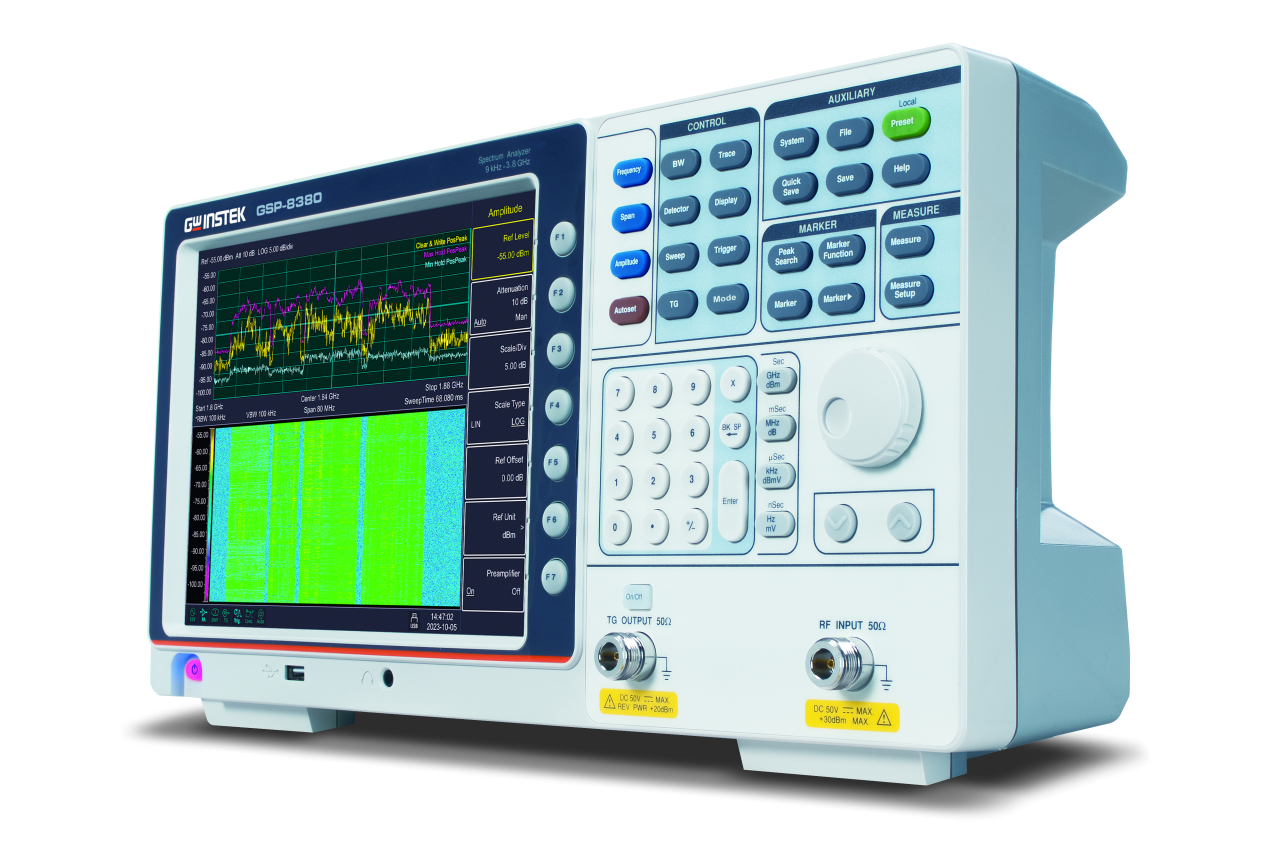

GSP-8000
8.0GHz/3.8GHz/1.8GHz 스펙트럼 분석기 시리즈
GW 인스텍(GW Instek)의 완전히 새로운 범용 스펙트럼 분석기인 GSP-8000 시리즈는 8.0GHz, 3.8GHz, 1.8GHz의 세 가지 주파수 범위를 제공합니다. 이 시리즈는 교육 연구, 연구개발(R&D) 검증, 그리고 생산 및 개발 단계에서의 무선 주파수(RF) 제품 테스트 요구 사항에 적합합니다. 이 시리즈는 1Hz ~ 1MHz의 분해능 대역폭(RBW), 10Hz ~ 3MHz의 비디오 대역폭(VBW), -104dBc/Hz의 위상 노이즈, 20dB 프리앰프, 그리고 -160dBm/Hz(표준)의 가장 낮은 노이즈 플로어를 제공합니다.

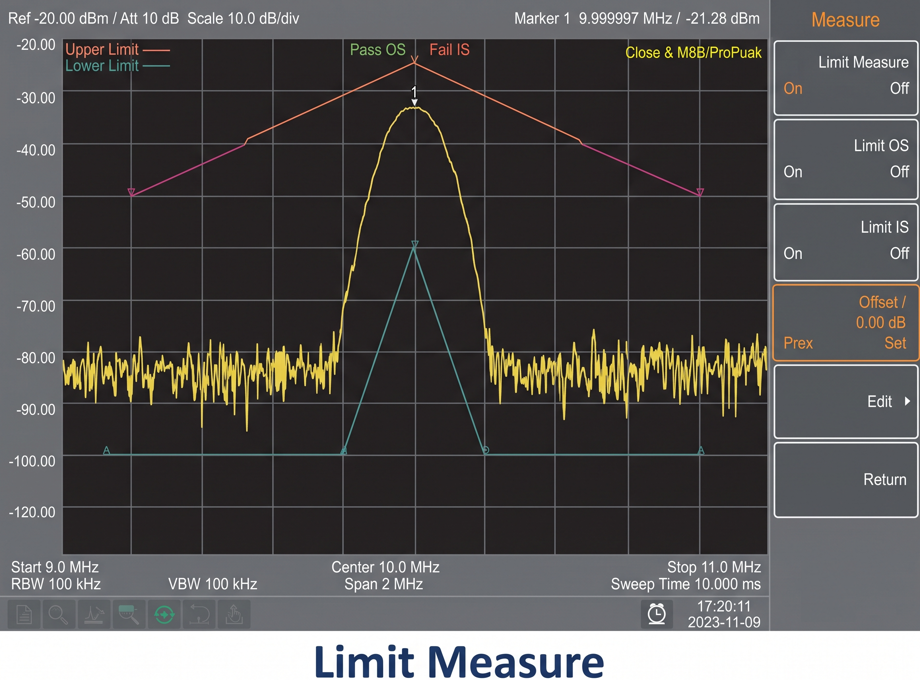

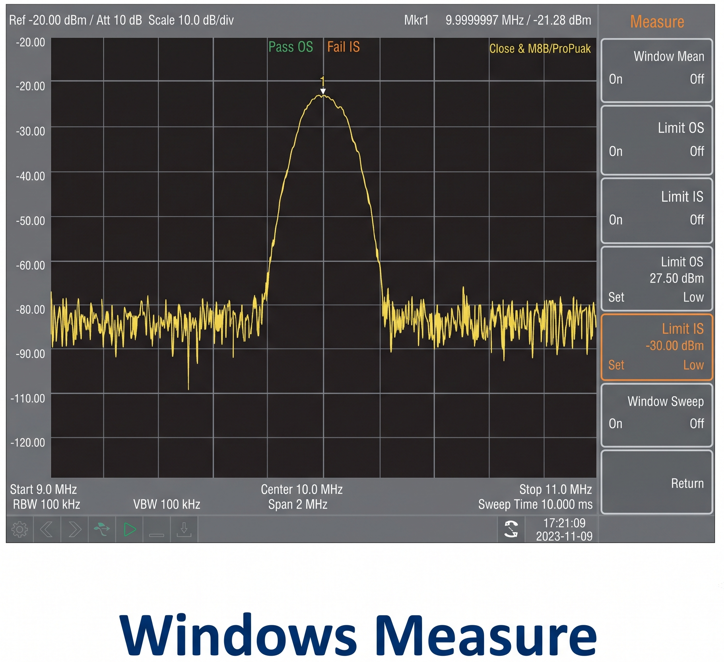

측정 응용 분야와 관련하여 GSP-8000 시리즈는 내장된 타임 스펙(Time Spec) 기능, AM/FM 신호 복조 기능, 채널 테스트(채널 전력 측정) 기능, 합격/불합격(Pass-Fail) 기능 등을 갖추고 있습니다. 타임 스펙 기능은 전력, 주파수, 시간 간의 상관관계를 동시에 관찰하고 표시할 수 있습니다. ACPR/OCBW/CHPW 테스트는 인접 채널, 전력 점유 대역폭 비율, 채널 전력을 테스트하는 데 사용할 수 있습니다. 합격/불합격 기능은 신호가 설정된 범위 내에 있는지 판단하는 데 사용할 수 있습니다. 사용자는 이러한 기능을 활용하여 광범위한 측정 응용 프로그램을 수행할 수 있습니다.
GSP-8000 시리즈는 XGA(1024*768) 해상도의 10.4인치 대형 TFT LCD 화면을 채택하여 테스트 신호를 쉽게 관찰할 수 있습니다. 통신 인터페이스의 경우, USB와 LAN의 두 가지 인터페이스를 제공합니다. USB 호스트를 통해 사용자는 측정 후 저장된 파일을 빠르게 검색할 수 있으며, USB 디바이스 및 LAN 인터페이스를 통해 사용자는 전용 PC 소프트웨어를 통해 기기를 제어하거나 해당 명령어 세트를 사용하여 필요한 프로그램을 설계할 수 있습니다.
GSP-8000 시리즈는 EMI 필터 옵션을 제공합니다. 고객은 해당 소프트웨어 승인(소프트 키)을 통해 이를 활성화할 수 있으며, 이는 사용 효율성을 크게 향상시킵니다.
주요 특징 (FEATURES)
- • 주파수 범위 : GSP-8800 (9kHz~8.0GHz), GSP-8380 (9kHz~3.8GHz), GSP-8180 (9kHz~1.8GHz)
- • RBW : 1Hz ~ 1MHz (1-3-5-10 단계)
- • VBW : 10Hz ~ 3MHz (1-3-5-10 단계)
- • 위상 노이즈 : -104 dBc/Hz
- • 감도 : -160dBm/Hz (표준, 프리앰프 켜짐 기준)
- • 내장 AM/FM 복조 및 타임 스펙(Time Spec) 기능
- • 측정 기능 : ACPR/OCBW/CHPW, NdB BW, 합격/불합격, 주파수 카운터, 노이즈 마커
- • 내장 20dB 프리앰프
- • 통신 인터페이스 : LAN, USB 호스트/디바이스
- • 디스플레이 : 10.4인치 XGA 출력 (1024*768) TFT LCD
- • 옵션 : 트래킹 제너레이터(Tracking Generator), EMI 필터

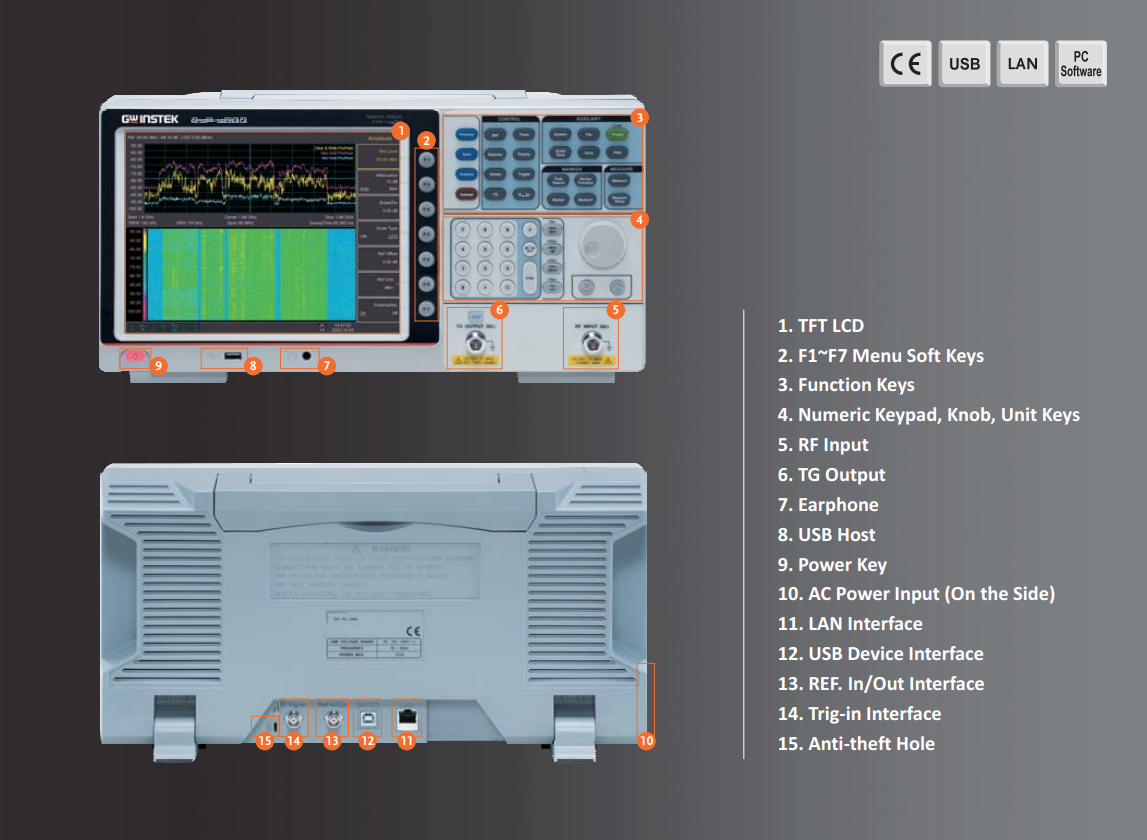

| 전면 패널 인터페이스 | 후면 패널 인터페이스 |
|---|---|
| 1. TFT LCD 디스플레이 | 10. AC 전원 입력 (측면 위치) |
| 2. F1~F7 메뉴 소프트 키 | 11. LAN 인터페이스 |
| 3. 기능 키 (Function Keys) | 12. USB 디바이스 인터페이스 |
| 4. 숫자 키패드, 노브, 단위 키 | 13. REF. 입력/출력 인터페이스 |
| 5. RF 입력 (RF Input) | 14. 트리거 입력 (Trig-in) 인터페이스 |
| 6. TG 출력 (TG Output) | 15. 도난 방지 홀 |
| 7. 이어폰 | - |
| 8. USB 호스트 | - |
| 9. 전원 키 | - |
GSP-8000은 1Hz에서 1MHz까지의 RBW를 제공하며, 1-3-5-10 시퀀스 단계를 제공하여 사용자가 신호를 더욱 세밀하게 관찰할 수 있도록 합니다.

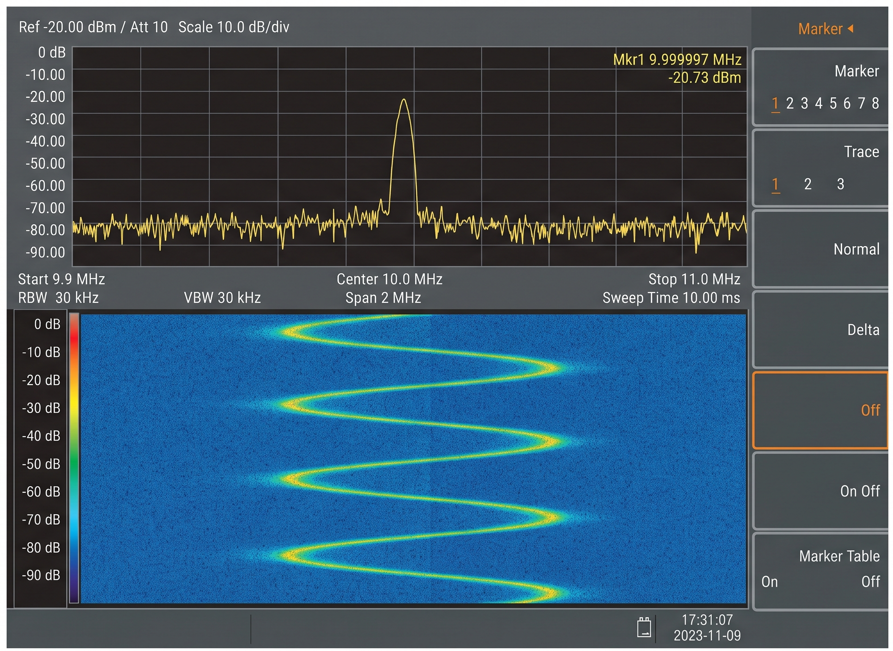

이 기능은 전력, 주파수, 시간 간의 관계를 동시에 확인하고 표시할 수 있으며, 시간에 따른 주파수와 전력의 변화를 추적할 수 있습니다. 또한 트레이스 및 디텍터 기능을 통해 양의 피크, 음의 피크, 샘플, 일반, 전압 평균, RMS 평균, 준피크 등을 제공합니다.

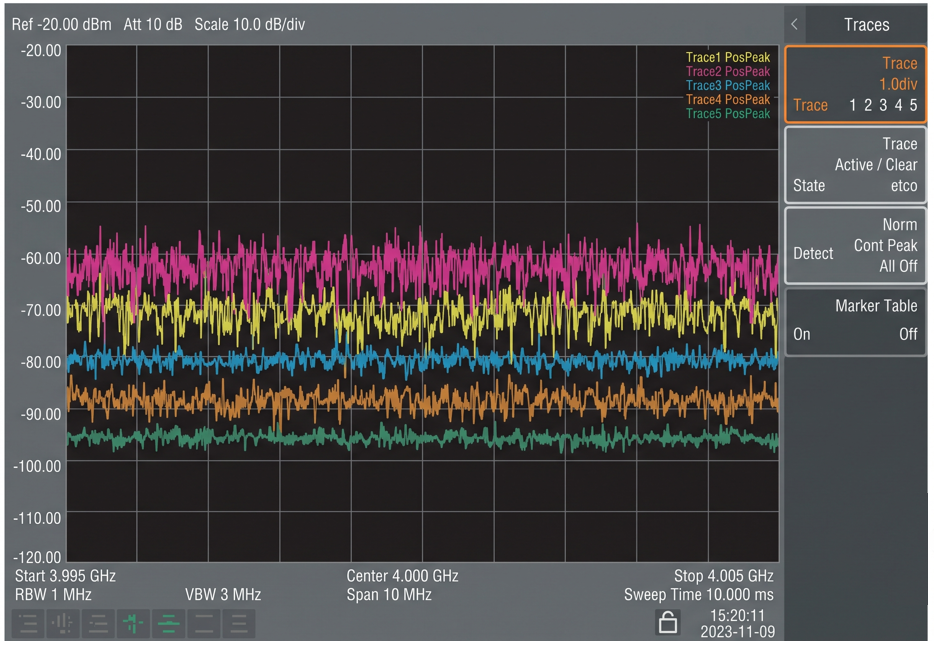

GSP-8000은 서로 다른 색상의 5가지 트레이스를 제공하며, 그중 트레이스 1은 노란색, 트레이스 2는 자주색, 트레이스 3은 하늘색, 트레이스 4는 주황색, 트레이스 5는 초록색으로 표시됩니다. 사용자는 테스트 및 측정에 필요한 디텍터를 배치할 수 있습니다.
디텍터 기능은 양의 피크(Pos Peak), 음의 피크(Neg Peak), 샘플(Sample), 일반(Normal), 전압 평균(Voltage Avg), RMS 평균(RMS Avg), 준피크(Quasi-Peak) 기능을 제공합니다. 준피크 기능은 EMI 옵션이 켜진 후에만 사용할 수 있습니다.

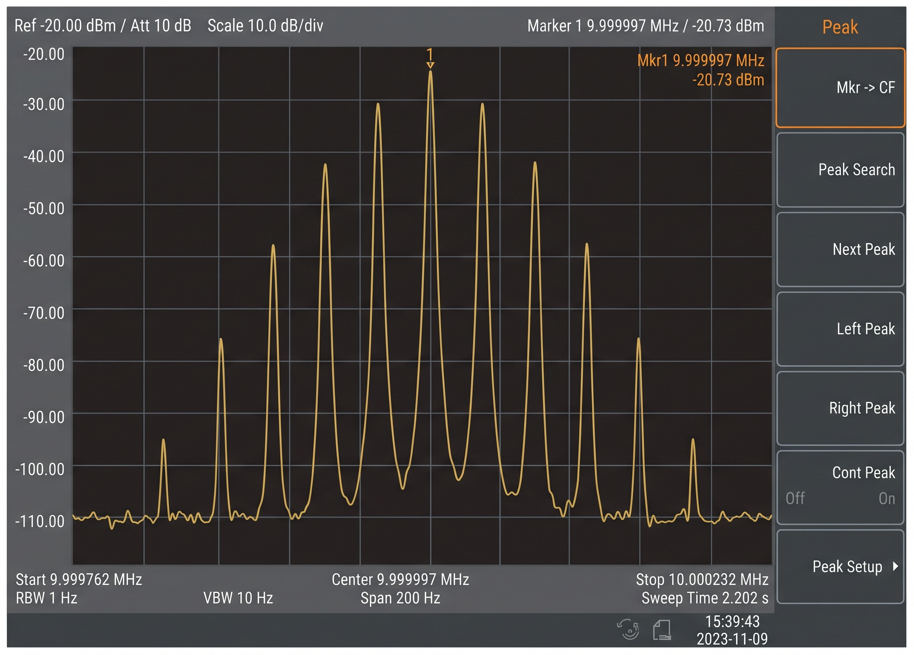

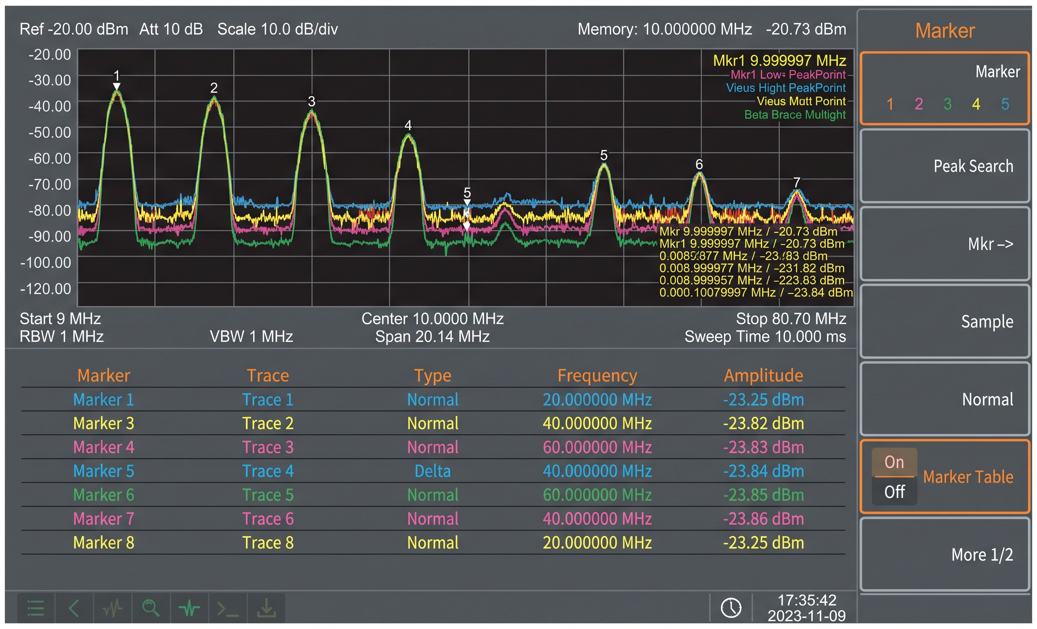

최대 피크(Max Peak) 관련 기능 외에도, 피크 검색 기능은 새롭게 설정 가능한 최소 피크(Min Peak) 검색을 제공합니다. 사용자는 최대 피크 또는 최소 피크를 검색할지 여부를 설정할 수 있습니다. GSP-8000은 동시 표주을 위해 최대 8개의 마커를 제공하며, 마커를 서로 다른 트레이스에 할당할 수 있습니다. 또한 N-dB, 마커 노이즈, 주파수 카운터의 세 가지 응용 기능을 제공합니다. 1kHz, 100Hz, 10Hz 및 가장 정확한 해상도인 1Hz를 지원합니다.
- N-dB: 마커 값의 좌우측이 각각 N-dB만큼 감소했을 때의 대역폭을 측정할 수 있습니다.
- 마커 노이즈 (Marker Noise): 현재 마커 주파수 읽기 값을 1Hz RBW에서의 dBm/Hz 절대 전력 읽기 값으로 변환할 수 있습니다.
- 주파수 카운터 (Frequency Counter): 사용자는 카운터를 1kHz, 100Hz, 10Hz 및 가장 정확한 해상도인 1Hz로 설정할 수 있습니다.

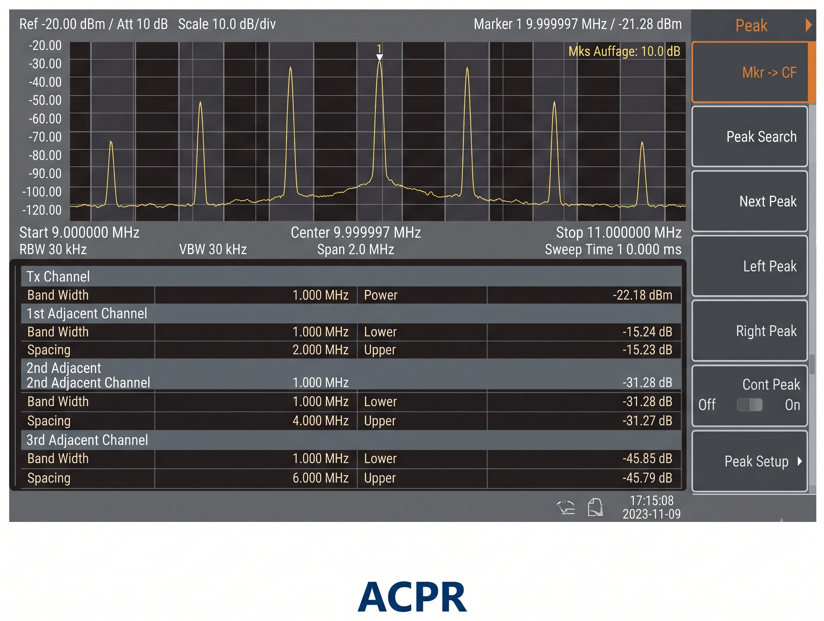

인접 채널 전력비 (ACPR): 신호와 인접 채널의 전력을 확인할 수 있으며, 채널 간 전력 값을 파악하는 데 도움이 됩니다. ACPR 기능은 최대 3그룹의 인접 채널 테스트를 설정할 수 있습니다.

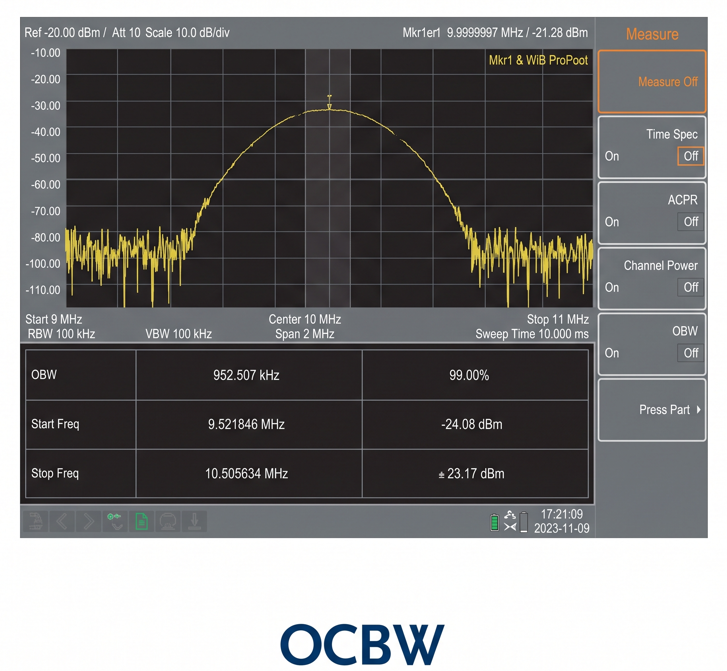

점유 대역폭 (OCBW): 점유 대역폭, 채널 전력, 전력 스펙트럼 밀도를 동시에 표시할 수 있습니다.

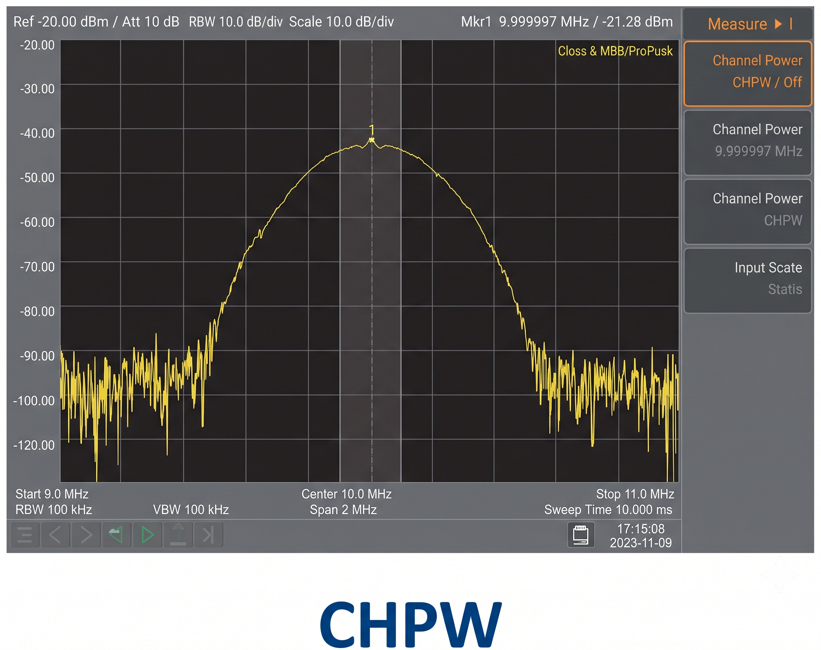

채널 전력 (Channel Power):사용자가 정의한 채널에서 신호의 전력 강도를 측정하는 데 사용됩니다.
이 기능은 전력, 주파수, 시간 간의 관계를 동시에 확인하고 표시할 수 있으며, 시간에 따른 주파수와 전력의 변화를 추적할 수 있습니다. 또한 트레이스 및 디텍터 기능을 통해 양의 피크, 음의 피크, 샘플, 일반, 전압 평균, RMS 평균, 준피크 등을 제공합니다.

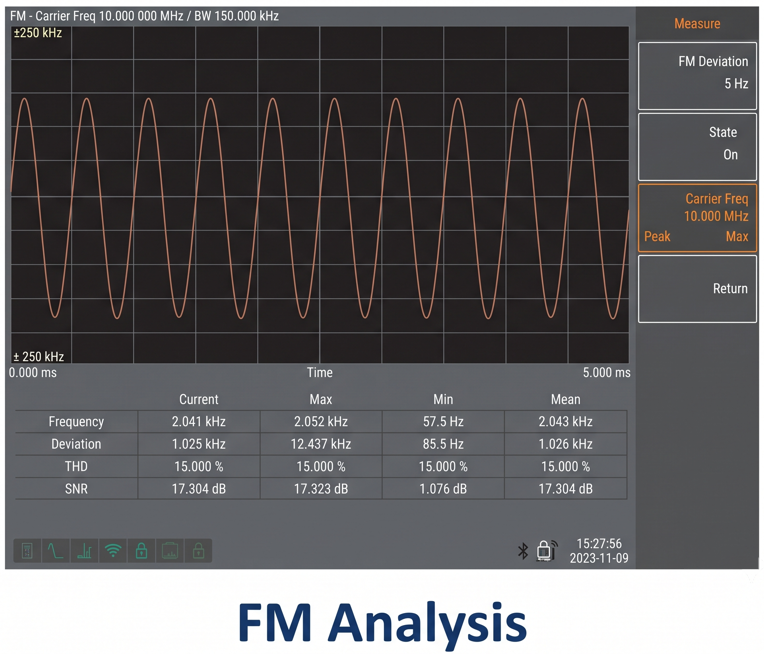

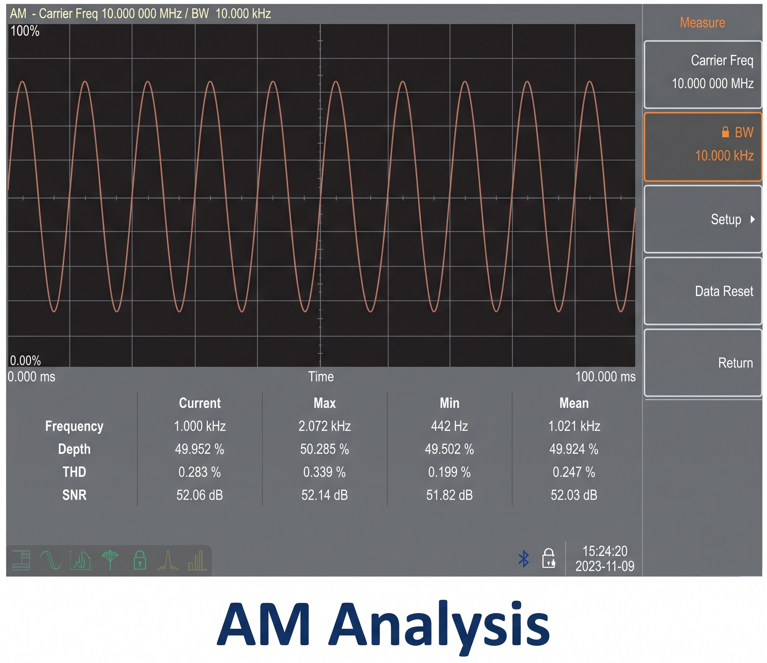

AM 분석 / FM 분석: 진폭 변조 깊이(Depth) 또는 주파수 편이(Deviation), 왜곡(THD), 신호 대 잡음 및 왜곡비(SINAD)와 같은 AM/FM 신호 분석 측정 파라미터를 제공하며 복조된 오디오 소스 출력을 지원합니다.

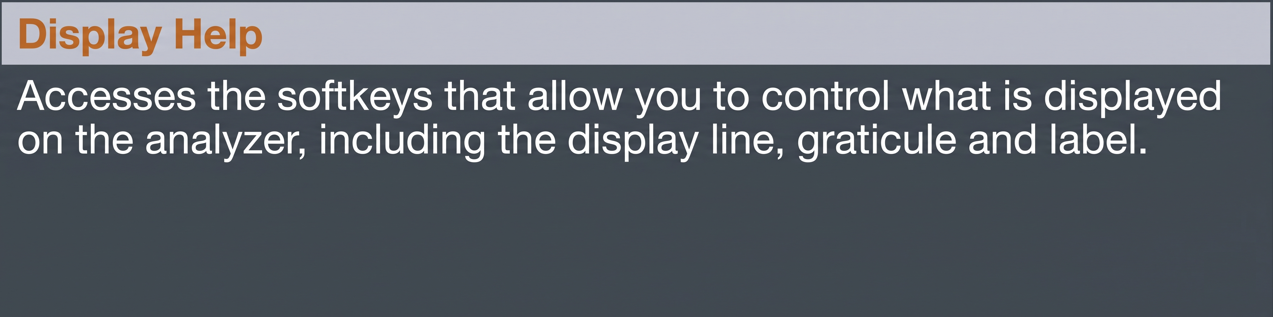

도움말 기능이 켜져 있을 때, 사용자는 각 키나 기능에 대한 소개나 사용법을 학습할 수 있으므로 기능에 대한 이해와 친숙도를 높일 수 있습니다.

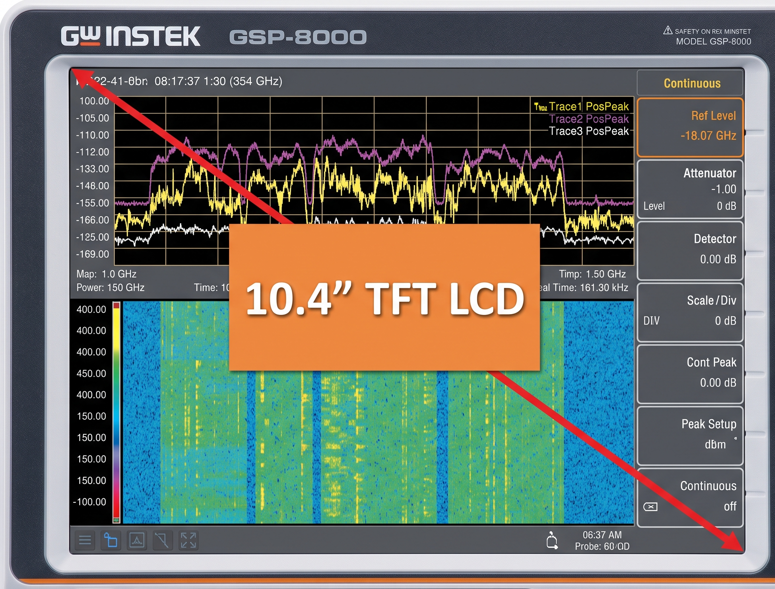

1024*768(XGA) 해상도의 10.4인치 대형 TFT LCD를 제공하여 사용자가 파형의 세부 사항을 더 쉽게 관찰할 수 있도록 합니다.

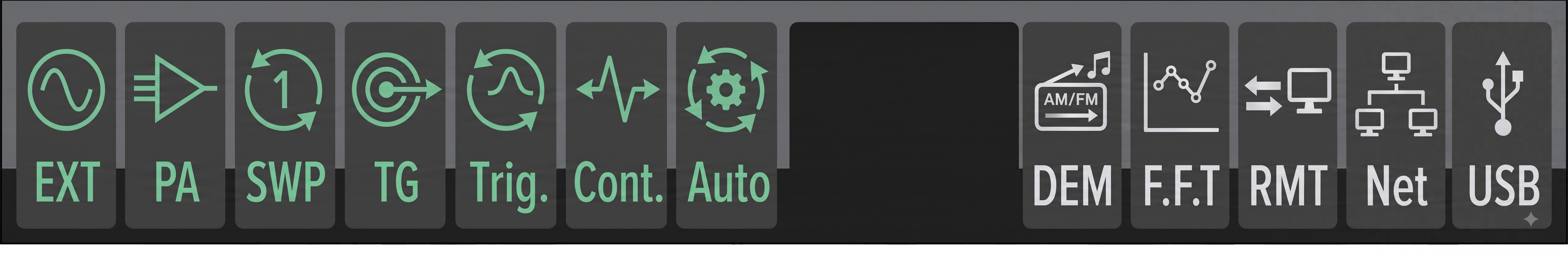

아이콘 상태에는 두 개의 영역이 있습니다. 왼쪽 하단의 영역은 주로 기기의 기능 설정용이고, 오른쪽 하단의 영역은 통신 인터페이스의 사용 상태를 나타내어 사용자가 기기의 상태와 결과를 쉽게 이해할 수 있도록 합니다.

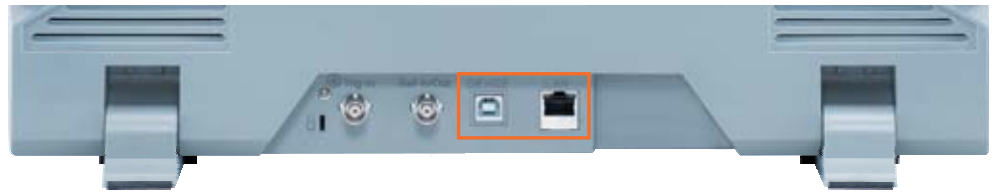

USB 호스트 및 LAN 인터페이스를 제공하며, 사용자가 기기를 쉽게 제어할 수 있도록 IEEE488.2 명령을 준수하는 명령어 세트를 지원합니다.

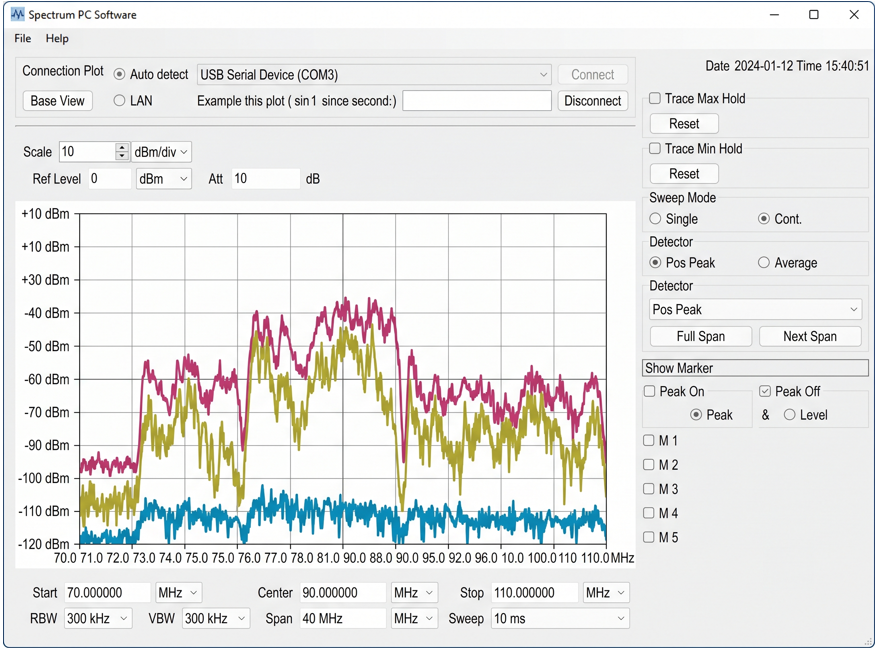

GSP-8000은 컴퓨터의 USB 또는 LAN 인터페이스를 통해 직접 제어할 수 있는 전용 PC 소프트웨어를 갖추고 있습니다. 기본 스팬(Span), 진폭(Amplitude), BW 설정 외에도, PC 소프트웨어는 최대/최소 트레이스, 디텍터, 피크 켜기/끄기 등 더 자주 사용되는 기능들을 제공합니다.
| GSP-8000 시리즈 제품 사양 (SPECIFICATIONS) | |||
|---|---|---|---|
| 구분 및 세부 항목 | GSP-8180 | GSP-8380 | GSP-8800 |
| 1. 주파수 특성 (FREQUENCY) | |||
| 주파수 범위 | 9 kHz ~ 1.8 GHz | 9 kHz ~ 3.8 GHz | 9 kHz ~ 8.0 GHz |
| 주파수 분해능 | 1 Hz | ||
| 주파수 스팬 범위 | 0 Hz (제로 스팬), 100 Hz ~ 각 기기 최대 주파수 범위 | ||
| 스팬 불확도 | ±스팬 / (스윕 포인트 - 1) | ||
| 2. 내부 주파수 기준 (FREQUENCY REFERENCE) | |||
| 기준 주파수 | 10.000000 MHz | ||
| 기준 주파수 정확도 | ±[(마지막 교정 이후 경과 일수 × 주파수 에이징 레이트) + 온도 안정성 + 초기 정확도] | ||
| 온도 안정성 | < 1 ppm (15 °C ~ 35 °C) | ||
| 에이징 레이트 | < 1 ppm / 년 | ||
| 3. 위상 잡음 및 대역폭 (PHASE NOISE & BANDWIDTH) | |||
| 위상 잡음 측정 조건 | Fc = 1 GHz, RBW = 1 kHz, VBW = 1 kHz, 20 °C ~ 30 °C, 평균 ≥ 40 | ||
| 위상 잡음 (10 kHz 오프셋) | < -104 dBc/Hz | ||
| 위상 잡음 (100 kHz 오프셋) | < -106 dBc/Hz (일반값) | ||
| 위상 잡음 (1 MHz 오프셋) | < -115 dBc/Hz (일반값) | ||
| 분해능 대역폭 (RBW) | 1 Hz ~ 1 MHz (1-3-5-10 시퀀스 단계) EMI 필터(6 dB): 200 Hz, 9 kHz, 120 kHz, 1 MHz (옵션) |
||
| RBW 불확도 / 필터 형상 계수 | 불확도: < 5% (일반값, RBW ≤ 1 MHz) / 형상 계수: < 5 : 1 (60 dB : 3 dB, 가우스 형상 근접) | ||
| 비디오 대역폭 (VBW) | 10 Hz ~ 3 MHz | ||
| 4. 진폭 및 입력 레벨 (AMPLITUDE & LEVEL) | |||
| 진폭 측정 범위 (프리앰프 OFF) | 100 kHz ~ 1 MHz: DANL ~ +10 dBm 1 MHz ~ 최대 주파수: DANL ~ +20 dBm |
||
| 기준 레벨 | -80 dBm ~ +30 dBm (0.01 dB 단위 조절) | ||
| 프리앰프 (Preamplifier) | 20 dB (100 kHz ~ 각 기기 최대 주파수 범위) | ||
| 입력 감쇠기 | 0 ~ 40 dB (1 dB 단위 설정) | ||
| 최대 입력 전압 및 연속 전력 | 최대 직류 전압: 50 V DC / 최대 연속 전력: +30 dBm (평균 전력) | ||
| 5. 표시 평균 노이즈 레벨 (DANL) | |||
| DANL 측정 공통 조건 | 입력 감쇠 0 dB, 기준 레벨 ≥ -60 dBm, 평균 ≥ 40, RBW 1 Hz 정규화, 샘플 검출기, RBW/VBW = 100 Hz | ||
| 프리앰프 OFF (9 kHz ~ 1 MHz) | < -95 dBm (일반), < -88 dBm | < -95 dBm (일반), < -88 dBm | -95 dBm (일반), < -88 dBm |
| 프리앰프 OFF (1 MHz ~ 1 GHz) | < -140 dBm (일반), < -130 dBm | < -140 dBm (일반), < -130 dBm | 1M~500M: -140 dBm (일반), < -130 dBm |
| 프리앰프 OFF (1 GHz 이상) | 1G~1.8GHz: < -138 dBm (일반), < -128 dBm | 1G~3.8GHz: < -138 dBm (일반), < -128 dBm | 500M~3G: -138 dBm (일반) 3G~6G: -134 dBm (일반) 6G~8G: -129 dBm (일반) |
| 프리앰프 ON (100 kHz ~ 1 MHz) | < -135 dBm (일반), < -128 dBm | < -135 dBm (일반), < -128 dBm | -135 dBm (일반), < -128 dBm |
| 프리앰프 ON (1 MHz ~ 1 GHz) | < -160 dBm (일반), < -150 dBm | < -160 dBm (일반), < -150 dBm | 1M~500M: -160 dBm (일반), < -150 dBm |
| 프리앰프 ON (1 GHz 이상) | 1G~1.8GHz: < -160 dBm (일반), < -150 dBm | 1G~3.8GHz: < -160 dBm (일반), < -150 dBm | 500M~3G: -160 dBm (일반) 3G~6G: -154 dBm (일반) 6G~8G: -149 dBm (일반) |
| 6. 주파수 응답 및 측정 불확도 (RESPONSE & UNCERTAINTY) | |||
| 주파수 응답 측정 조건 | 20 ~ 30 °C, 상대 습도 30% ~ 70%, 감쇠 10 dB, 기준 50 MHz, 스팬 200 kHz, RBW/VBW 10 kHz | ||
| 주파수 응답 (프리앰프 OFF) | ±0.8 dB (100 kHz ~ 각 기기 최대 주파수 범위) | ||
| 주파수 응답 (프리앰프 ON) | ±0.9 dB (100 kHz ~ 각 기기 최대 주파수 범위) | ||
| RBW 전환 / 감쇠 불확도 | RBW 전환: ±0.2 dB (중심 50 MHz, 10 kHz RBW 기준) 입력 감쇠: 1 ~ 40 dB에서 ±0.5 dB (50 MHz, 감쇠 10 dB 기준) |
||
| 절대 진폭 불확도 | 프리앰프 OFF: ±0.4 dB (-20 dBm 입력) / 프리앰프 ON: ±0.5 dB (-40 dBm 입력) (20~30°C, 중심 50 MHz, 스팬 200 kHz, RBW/VBW 10 kHz, 피크 검출기, 감쇠 10 dB) |
||
| 종합 진폭 불확도 | ±1.5 dB (일반값, 20~30°C, f ≥ 1 MHz, 신호/기준 레벨 0~-50 dBm, 감쇠 10 dB, VBW 1 kHz, 프리앰프 OFF) | ||
| 7. 왜곡, 정재파비 및 스윕 (DISTORTION & SWEEP) | |||
| 전압 정재파비 (VSWR) | < 1.5 (공칭값, 10 dB 감쇠, 1 MHz ~ 1.8G / 3.8 GHz) | < 1.8 (공칭값, 20 dB 감쇠, 1 MHz ~ 8 GHz) | |
| 2차 고조파 / 3차 인터셉트(TOI) | 2차 고조파 왜곡: -65 dBc (f ≥ 50 MHz, 입력 -20 dBm, 0 dB 감쇠, 프리앰프 OFF) 3차 혼변조 (TOI): +10 dBm (f ≥ 50 MHz, -20 dBm 2톤, 간격 100 kHz, 0 dB 감쇠) |
||
| 1 dB 이득 압축 / 잔류 응답 | 1 dB 압축: > 2 dBm (공칭값, f ≥ 50 MHz, 감쇠 0 dB, 프리앰프 OFF) 잔류 응답: < -85 dBm (50Ω 종단, 감쇠 0 dB, RBW 300 Hz, VBW 3 kHz, 1 MHz ~ 최대 주파수) |
||
| 스윕 시간 및 모드 | 스윕 시간: 10 ms ~ 3000 s (비Zero Span) / 1 ms ~ 3000 s (Zero Span) 스윕 모드: 연속 (Continuous), 단일 (Single) |
||
| 8. 트래킹 제너레이터 및 주파수 카운터 (TG & COUNTER) | |||
| TG 주파수 범위 및 출력 레벨 | 주파수 범위: 100 kHz ~ 기기 최대 주파수 범위 출력 레벨: -40 dBm ~ 0 dBm (1 dB 분해능) |
||
| TG 출력 평탄도 및 역방향 허용 | 출력 평탄도: ±3 dB / 최대 안전 역방향 레벨: 평균 총 전력 +30 dBm, 직류 ±50 V DC | ||
| TG 임피던스 및 커넥터 | 50 Ω (공칭값) / N 타입 Female | ||
| 주파수 카운터 사양 | 분해능: 1 Hz, 10 Hz, 100 Hz, 1 kHz 정확도: ±(주파수 지시값 × 기준 주파수 정확도) + 카운터 분해능 |
||
| 9. 입출력 인터페이스 및 일반 사양 (I/O & GENERAL) | |||
| RF 입력단 | 50 Ω (공칭값), N 타입 Female | ||
| 기준 입력 / 트리거 입력 | 10 MHz 기준 입력: BNC Female (진폭 0 dBm ~ +10 dBm) 트리거 입력: 1 kΩ 임피던스 |
||
| 통신 인터페이스 | USB 호스트(A 플러그), USB 디바이스(B 플러그, USBTMC 지원), LAN(RJ-45, 10Base-T/100Base-Tx) | ||
| 디스플레이 및 내부 메모리 | 화면: 10.4인치 TFT LCD (1024 × 768 해상도, 65,536 컬러) / 내부 메모리: 256 MB | ||
| 동작 및 보관 환경 | 작동 온도: 0 °C ~ 40 °C (습도 ≤95% @30°C, ≤75% @40°C) / 보관: -20 °C ~ 70 °C | ||
| 전원 공급 및 소비 전력 | AC 100 V ~ 240 V, 50/60 Hz / 소비 전력: 28 W | ||
| 외형 치수 및 중량 | 421 (W) × 221 (H) × 115 (D) mm / 약 5.0 kg (포장 제외) | ||
기본 액세서리
- 전원 코드, 안전 가이드, USB 케이블
옵션 액세서리
- GSP-8800E1 : GSP-8800용 전자파 장해(EMI) 활성화 옵션
- GSP-8380E1 : GSP-8380용 전자파 장해(EMI) 활성화 옵션
- GSP-8180E1 : GSP-8180용 전자파 장해(EMI) 활성화 옵션
- ADP-001 : N(M)-BNC(F) 어댑터
- ADP-002 : N(M)-SMA(F) 어댑터
- GTL-301 : N(M)-N(M) RF 케이블
- GTL-303 : SMA(M)-SMA(M) RF 케이블
주문 정보 | ||
GSP-8130 GSP-8380 GSP-8800 | 1.8GHz 스펙트럼 분석기 3.8GHz 스펙트럼 분석기 8.0GHz 스펙트럼 분석기 | 견적요청 견적요청 견적요청 |
옵션 | ||
GSP-8180E1 | EMI 활성화 옵션 for GSP-8180 | 견적요청 |
GSP-8380E1 GSP-8800E1 | EMI 활성화 옵션 for GSP-8380 EMI 활성화 옵션 for GSP-8800 | 견적요청 견적요청 |
