GPT-9500 시리즈

  • 150VA 내전압 시험기, GPT-9503 / GPT-9513
  • 테스트 용량 : 150VA
  • 테스트 전압 : AC 내전압 최대 5kV / DC 내전압 최대 6kV / 절연 저항 최대 1kV
  • 테스트 항목 : ACW / DCW / IR (8채널 스캐너 장착)
  • 인터페이스 : RS-232, USB Host/Device, Signal I/O
 온라인 견적요청





주요 특징



• 150VA AC 테스트 용량

• 3가지 테스트 항목 : AC 내전압(최대 5kV), DC 내전압(최대 6kV), 절연 저항(최대 1kV)
• 내장 8채널 스캐너
• 480 × 272 컬러 TFT LCD
• USB Host를 통한 테스트 파라미터 내보내기/가져오기
• 통계(카운터) 기능
• 최대 10GΩ 절연 저항 측정
• 개방/단락 검사(OSC)
• ARC 검출
• 인터페이스: RS-232C, USB Host/Device





GPT-9500 시리즈 소개



GW Instek의 다채널 내전압 시험기 GPT-9500 시리즈를 소개합니다.
GPT-9500 시리즈는 GPT-9503, GPT-9513의 2개 모델로 구성되며, 각 모델에는 내장형 8채널 스캐너가 탑재되어 있습니다.
또한 IEC, EN, UL, CSA, GB, JIS 등 다양한 안전 규격을 충족하며, 전자 부품 및 트랜스포머와 같은 유도성 부품의 주요 안전 시험 요구를 만족하도록 설계되었습니다.





GPT-9503과 GPT-9513의 차이점​

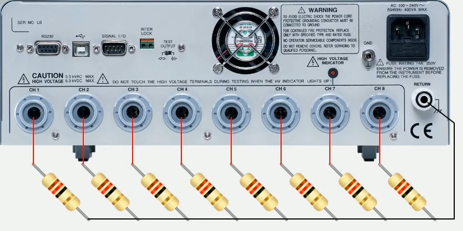

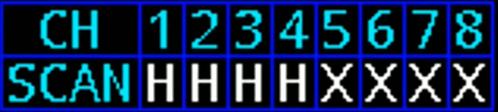

GPT-9503은 8채널을 H, X로만 설정할 수 있습니다.




한 지점을 Ground로 공유하는 여러 부품의 연속 내전압 테스트를 진행할 경우 적합합니다.

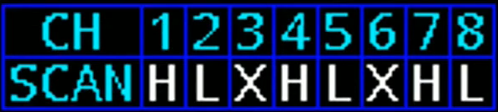

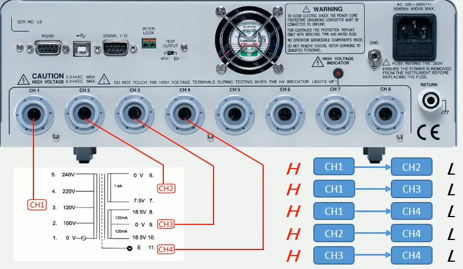

GPT-9513은 8채널을 H, L, X로 설정 가능합니다.






변압기와 같이 하나의 DUT의 여러 지점 간의 내전압 테스트를 진행할 경우 적합합니다.

제품사양 　
AC 내전압 테스트 GPT-9503, 9513
출력 전압 범위 0.050kVac ~ 5.000kVac
출력 전압 분해능 1V
출력 전압 정확도 ±(설정값의 1% + 5V) [무부하]
최대 정격 부하 150VA (5kV/30mA)
최대 정격 전류 30mA
0.001mA ~ 10mA (0.05kV≤V≤0.5kV)
0.001mA ~ 30mA (0.5kV
출력 전압 파형 정현파
출력 전압 주파수 50Hz/60Hz 선택가능
전압 변동률 ±(읽어들인 값의 1% + 5V) [최대 부하 → 무부하]
전압 측정 정확도 ±(읽어들인 값의 1% + 5V)
전류 측정 범위 0.001mA ~ 30.0mA
전류 측정 분해능 1μA (0.001mA ~ 9.999mA)
10μA (10.00mA ~ 30.00mA)
전류 측정 정확도 ±(읽어들인 값의 1.5% + 50μA)
전류 오프셋 최대 80μA
ARC 검출 기능 지원
상승시간(RAMP-UP Time) 0.1s ~ 999.9s
하강시간(FALL TIME) OFF ~ 999.9s
대기시간(WAIT TIME) OFF ~ 999.9s
타이머(Test Time) CONT, 0.3s~999.9s
타이머 정확도 ±(100ppm +20ms)
Ground Mode ON/OFF
DC 내전압 테스트 GPT-9503, 9513
출력 전압 범위 0.050kVdc ~ 6.000kVdc
출력 전압 분해능 1V
출력 전압 정확도 ±(읽어들인 값의 1% + 5V) [무부하]
최대 정격 부하 50W (5kV/10mA)
최대 정격 전류 10mA
0.001mA ~ 2mA (0.05kV≤V≤0.5kV)
0.001mA ~ 10mA (0.5kV
전압 미터 정확도 ±(읽어들인 값의 1% + 5V)
전압 변동률 ±(읽어들인 값의 1% + 5V) [최대 부하→ 무부하]
전류 측정 범위 0.001mA ~ 10.00mA
전류 측정 분해능 0.1μA (0.1μA ~ 999.9μA)
1μA (1μA ~ 9.999mA)
10μA (10.00mA)
전류 측정 정확도 ±(읽어들인 값의 1% + 1μA) (1mA 미만 전류)
±(읽어들인 값의 1% + 10μA) (1mA 이상 전류)
전류 오프셋 최대 5μA
ARC 검출 기능 지원
상승시간(Rise Time) 0.1s~999.9s
하강시간(FALL TIME) OFF~999.9s
대기시간(WAIT TIME) OFF~999.9s
타이머(Test Time) CONT, 0.3s~999.9s
타이머 정확도 ±(100ppm + 20ms)
​Ground Mode​ ON/OFF
IR (절연 저항) 테스트 GPT-9503, 9513
출력 전압 0.050kVdc ~ 1.000kVdc
출력 전압 분해능 1V
출력 전압 정확도 ±(설정값의 1% + 5V) [무부하]
저항 측정 　
저항 측정 범위 0.1MΩ ~ 10GΩ
시험전압 저항 측정 범위 (정확도)
50V≤V<500V 0.1MΩ ~ 10MΩ：±(읽어들인 값의 5% + 3% F.S.)
10.1MΩ ~ 50MΩ：±(5% of reading + 1% F.S.​)
50.1MΩ ~ 2GΩ：±(10% of reading + 1% F.S.​)
500V≤V≤1000V 0.1MΩ ~ 10MΩ：±(읽어들인 값의 5% + 3% F.S.​)
10.1MΩ ~ 500MΩ：±(읽어들인 값의 5% + 1% F.S.​)
500.1MΩ ~ 10GΩ：±(읽어들인 값의 10% + 1% F.S.​)
전압 변동률 ±(읽어들인 값의 1% + 5V) [최대 부하 → 무부하]
전압 측정 정확도 ±(읽어들인 값의 1% + 5V)
쇼트 전류 최대 10mA
출력 임피던스 2kΩ
상승시간(Rise Time) 0.1s ~ 999.9s
하강시간(FALL TIME) OFF ~ 999.9s
대기시간(WAIT TIME) OFF ~ 999.9s
타이머(Test Time) 0.3s ~ 999.9s
타이머 정확도 ±(100ppm + 20ms)
Ground Mode ON/OFF
접지연속성 테스트 　
출력전류 100mA dc
저항 측정 정확도 ±(읽어들인 값의 10% + 2Ω), ON/OFF
인터페이스 　
Signal I/O ​
RS-232C ​
USB Host ​파라미터 내보내기/가져오기, LCD Hardcopy용
USB Device 기본장착
후면 출력 8채널 스캐너
일반 　
화면 4.3인치 칼라 LCD
AC 입력전원 AC 100V ~ 240V ±10%, 50Hz/60Hz
전력 소비 최대 400VA
치수 (W×H×D) 320 × 120 ​×​ 435 mm
무게 약 11kg



기본 액세서리

Quick Start Guide x 1

유저 매뉴얼 CD x 1

파워 코드

테스트 리드 GHT-115 x 1

테스트 리드 GHT-116B x 1​

테스트 리드 GHT-116R x 8​



옵션 액세서리

GTL-236 RS-232C 케이블, 약 2 m

GTL-246 USB 케이블, A-B타입, 약 1.2 m

주문 정보

GPT-9513

AC 150VA 다채널 내전압 시험기 (ACW/DCW/IR)

견적요청​

GPT-9503

AC 150VA 다채널 내전압 시험기 (ACW/DCW/IR)

견적요청​

옵션 액세서리

GTL-236

RS-232C 케이블, 약 2m

견적요청​​

GTL-246

USB 케이블, AB 타입, 약 1.2m

견적요청​
