GWINSTEK 디지털 오실로스코프 GDS-2000E 시리즈

  • 디지털 오실로스코프, GDS-2000E
  • 대역폭 : 200MHz/100MHz/70MHz
  • 채널 : 2CH/4CH
  • 샘플링 속도 : 최대 1GSa/s
  • 레코드 길이 : 최대 10Mpts
  • 디스플레이 : 8인치 TFT LCD (WVGA 800 x 480)
  • 인터페이스 : USB/LAN
 온라인 견적요청

GDS-2000E Series

200/100 MHz 디지털 저장 오실로스코프

Fast Retrieval 빠른 검색, Precision Measurement 정밀 측정

최대 1GSa/s 실시간 샘플링 속도 및 10M 최대 메모리 심도

GDS-2000E 디지털 오실로스코프는 200MHz, 100MHz, 70MHz 대역폭 선택 사양을 제공합니다. 2채널 모델은 각 채널에 1GSa/s 실시간 샘플링 속도를 제공하며, 4채널 모델은 최대 1GSa/s 실시간 샘플링 속도를 제공합니다. 8인치 800 x 480 TFT LCD 디스플레이와 최소 1mV/div 수직 범위를 통해 GDS-2000E 시리즈는 복잡하고 미세한 신호를 측정하고 측정 결과를 선명하게 표시할 수 있습니다.

메모리 심도 측면에서, GDS-2000E 시리즈 디지털 오실로스코프는 사용자가 파형을 완벽하게 검색하고 분석할 수 있도록 10M 롱 메모리를 제공합니다. 사용자는 응용 프로그램 요구 사항에 따라 1K, 10K, 100K, 1M 또는 10M 메모리 심도를 선택할 수 있습니다. 짧은 메모리 심도와 고속 샘플링 속도를 결합하면 빠르게 변화하는 파형을 관찰할 수 있으며, 긴 메모리 심도는 지속적으로 변화하는 파형을 관찰하는 데 목적이 있습니다.

GDS-2000E 시리즈에는 파형 검색 및 분할 메모리 기능이 탑재되어 10M 롱 메모리의 유연한 활용 범위를 넓혀줍니다. 분할 메모리는 최대 29,000개의 섹션으로 분할할 수 있어 사용자가 불필요한 파형을 건너뛰고 필요한 모든 파형을 신속하게 검색할 수 있습니다. 이 기능을 통해 더 의미 있는 파형을 저장하고 타겟 파형을 빠르게 표시할 수 있습니다. 파형 검색 기능을 통해 사용자는 필요한 트리거 조건에 따라 원하는 파형을 신속하게 검색할 수 있습니다.

초당 120,000개의 파형 갱신 속도(120,000 wfm/s) 및 VPO 파형 디스플레이 기술

GDS-2000E 디지털 오실로스코프를 사용하면 고급 VPO(Visual Persistence Oscilloscope) 신호 처리 기술, 초당 최대 120,000개의 파형 갱신 속도(120,000 wfm/s), 다중 레이어 잔상(afterglow) 디스플레이 등 다양한 기능을 활용하여 돌입 신호(inrush signal)와 희귀 과도 파형을 쉽고 완벽하게 관찰하여 파형 디버깅 효율을 높일 수 있습니다.

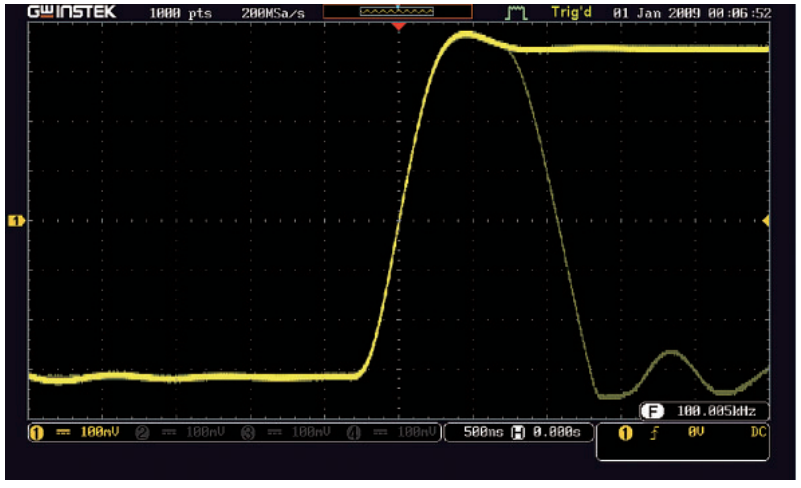

120,000wfms/s
120,000wfms/s

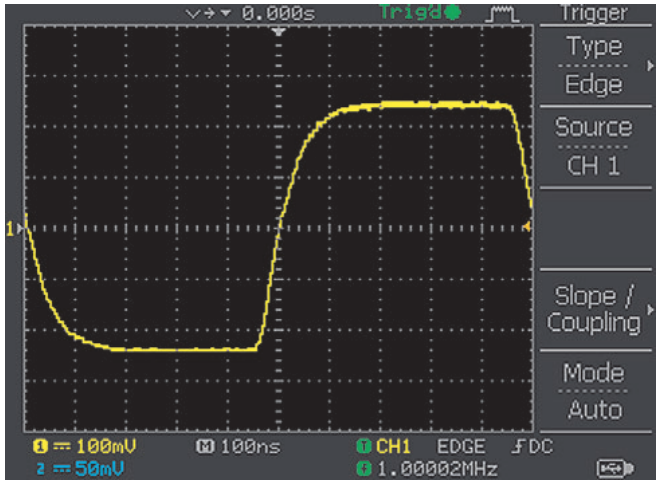

500wfms/s
500wfms/s

VPO 기술이 적용된 오실로스코프는 진폭, 시간, 신호 강도로 구성된 3차원 파형으로 신호를 표시하여 각 파형 포인트를 보여줍니다. 256색 그라데이션을 통해 선명한 파형 변화를 나타냅니다. 기존 디지털 저장 오실로스코프에 비해 GDS-2000E 시리즈는 원본 아날로그 신호에 매우 가까운 보다 자연스럽고 진정한 신호 디스플레이 효과를 제공합니다.

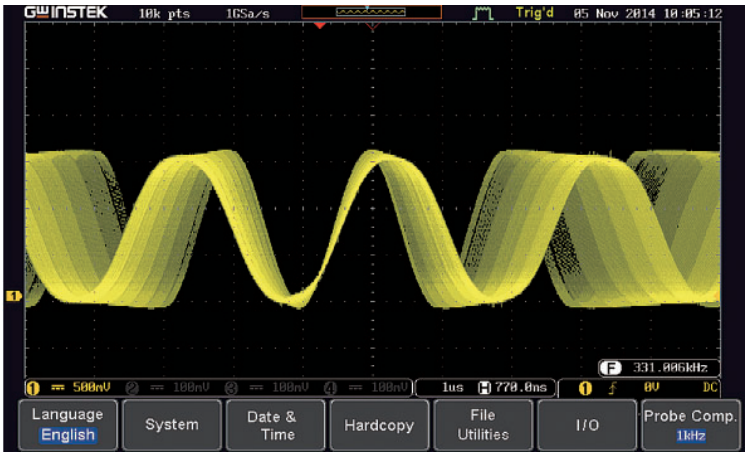

풍부한 색상 그라데이션 성능
풍부한 색상 그라데이션 성능

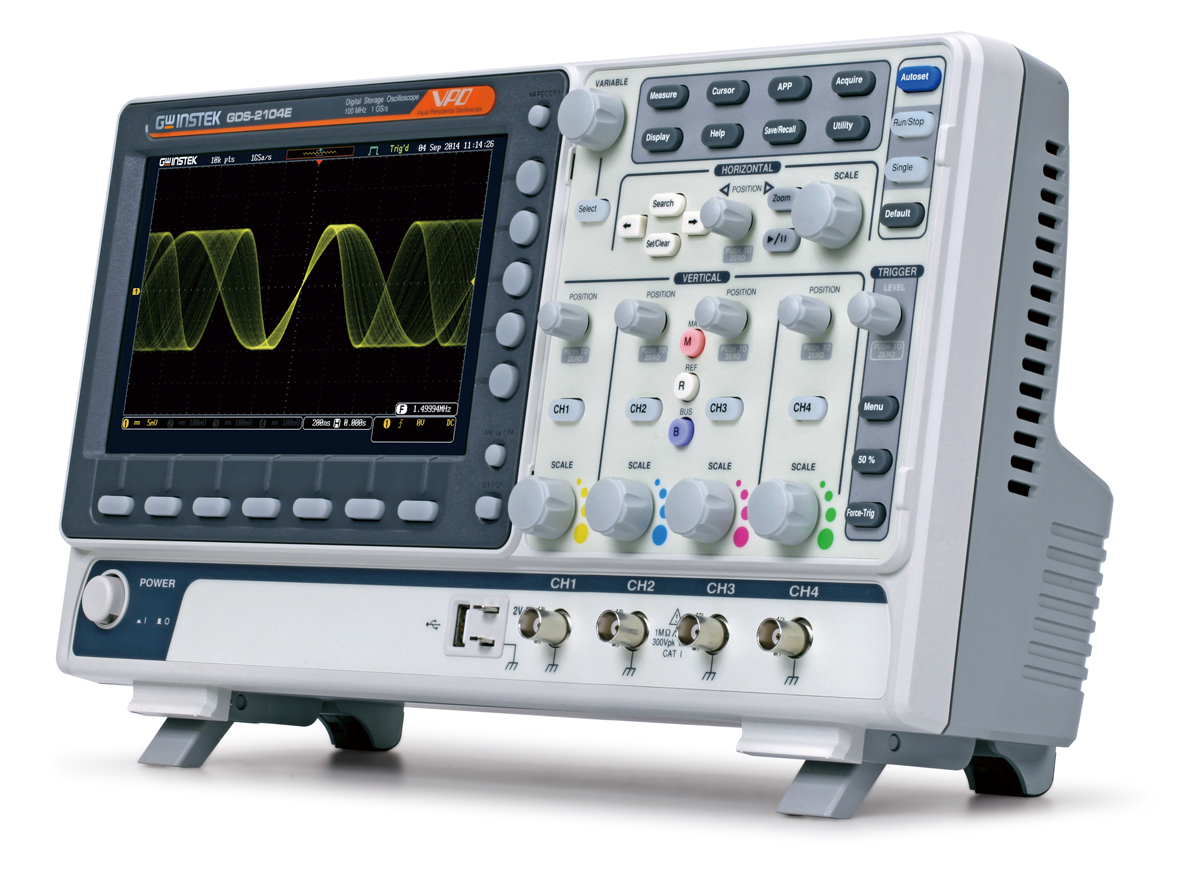

GDS-2000E 시리즈 모델 외관
GDS-2000E 시리즈 모델 외관

주요 특징 (FEATURES)

  • • 200/100MHz 대역폭
  • • 샘플링 속도 최대 1GSa/s (4채널 모델); 채널당 1GSa/s (2채널 모델)
  • • 10M 최대 메모리 심도 및 VPO 파형 디스플레이 기술
  • • 초당 120,000개의 파형 갱신 속도 (120,000 wfm/s)
  • • 8인치 800 x 480 TFT LCD 디스플레이
  • • 주파수 영역에서 더 높은 해상도를 얻기 위한 최대 1M pts FFT
  • • 디지털 필터 기능
  • • 분할 메모리(Segmented Memory) 및 파형 검색 기능
  • • I2C/SPI/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능
  • • 장기간 파형 관리를 위한 데이터 로그(Data Log) 기능
  • • 네트워크 저장 기능

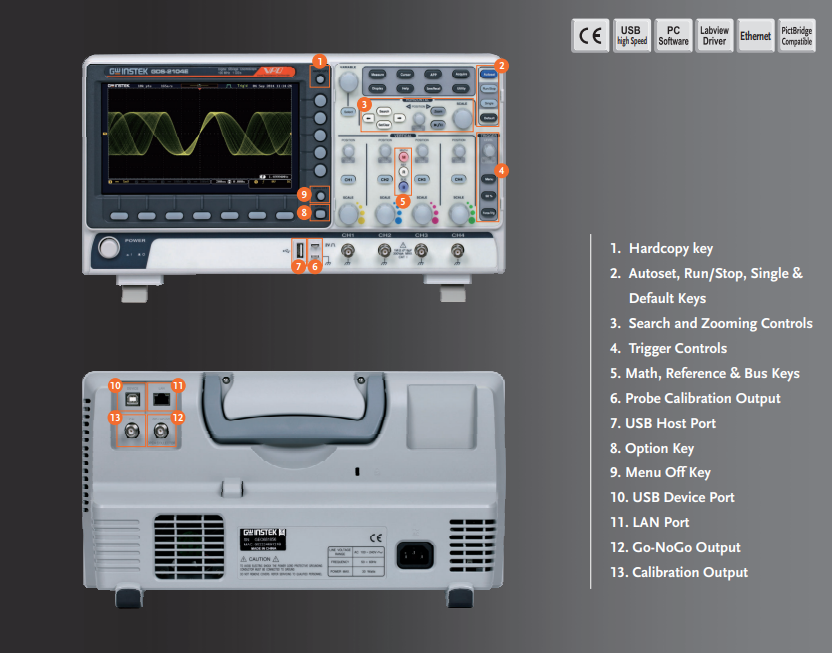

패널 소개 이미지
GDS-2000E 전면 및 후면 패널 구성

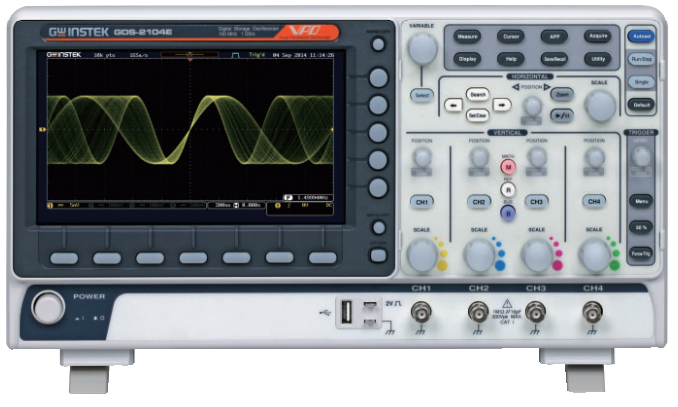

4 Channel Model
4 Channel Model

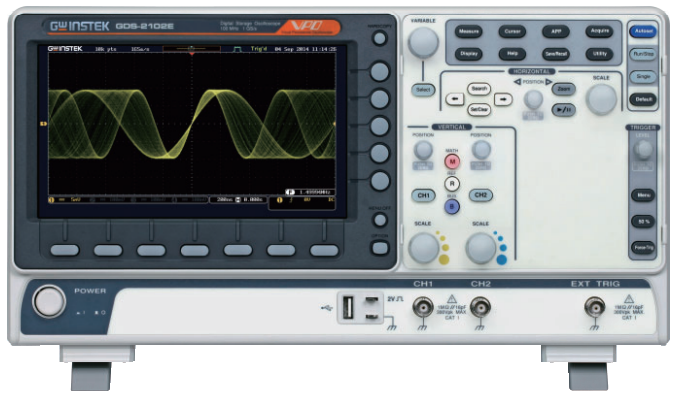

2 Channel Mode
2 Channel Model
전면 패널 인터페이스 후면 패널 인터페이스
1. 하드코피 키10. USB 장치 포트
2. 자동 설정, 실행/정지, 단일 및 기본 키11. LAN 포트
3. 검색 및 확대/축소 제어12. Go-NoGo 출력
4.트리거 제어13. 보정 출력
5. 수식, 참조 및 버스 키
6.프로브 보정 출력
7.USB 호스트 포트
8.옵션 키
9.메뉴 끄기 키

■ 소신호 자동 설정(Autoset) 검색 기능

GDS-2000E 시리즈의 Autoset 기능은 0.7초 만에 빠르게 파형을 검색할 수 있습니다. GDS-2000E 시리즈는 사용자가 8mV/30Hz에 해당하는 소신호 파형을 신속하게 검색할 수 있도록 지원합니다.

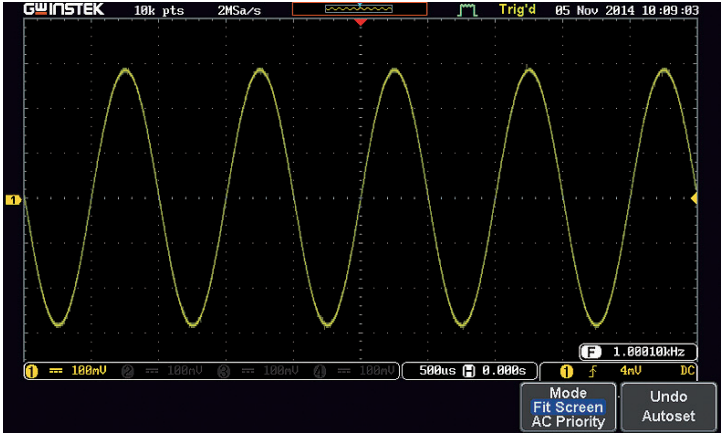

소신호 자동 설정(Autoset)을 통한 파형 검색 화면
소신호 자동 설정(Autoset)을 통한 파형 검색 화면
■ 듀얼 디스플레이 화면 확대(Zoom-In) 및 재생/일시 정지(Play/Pause) 기능

GDS-2000E 시리즈는 파형과 주요 타겟 영역을 동시에 표시하는 듀얼 디스플레이 화면 확대 기능을 제공합니다. 사용자는 time/div를 조절하여 디스플레이 영역을 확대할 수 있습니다. 확대 모드에서는 파형을 재생하거나 일시 정지하여 움직이는 확대 화면에서 모든 입력 파형을 자동으로 볼 수 있습니다. 사용자는 원하는 각 이벤트를 신속하게 식별할 수 있습니다. 수동 제어 재생 속도와 방향은 사용자 요구에 따라 조절할 수 있습니다.

재생 기능을 중지하려면 "일시 정지(Pause)"를 누르세요. "파형 검색"을 사용하면 다른 단계의 모든 원하는 이벤트를 앞뒤로 빠르게 식별하고 검토할 수 있습니다. GDS-2000E 시리즈는 신호를 신속하게 검색하고 신호 세부 정보를 관찰할 수 있는 능력을 갖추고 있습니다. 10M 롱 메모리 심도는 완전한 파형 검색 및 분석 기능을 제공합니다.

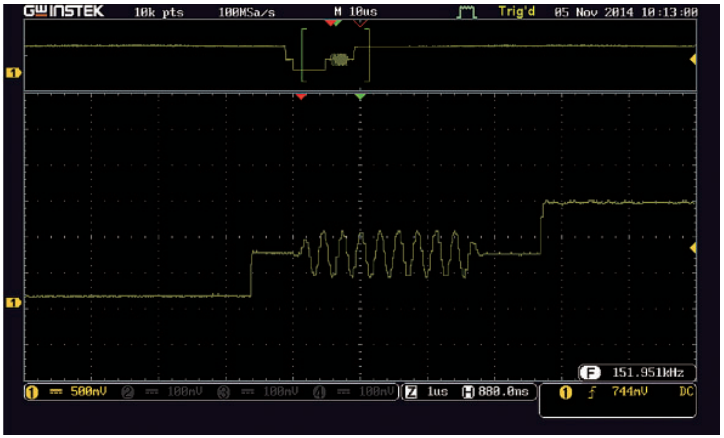

듀얼 디스플레이 화면 확대(Zoom-In) 및 재생/일시 정지 기능 측정 화면
듀얼 디스플레이 화면 확대(Zoom-In) 및 재생/일시 정지 기능 측정 화면
■ 36가지 자동 측정 항목 선택 및 통계(Statistics) 기능

GDS-2000E 시리즈는 36가지 측정 항목을 제공합니다. 전압, 전류, 시간, 주파수, 지연 측정 등의 매개변수를 바탕으로 사용자는 어떤 측정 항목을 선택할지 결정할 수 있습니다. 단일 디스플레이 화면에서 GDS-2000E 시리즈는 8가지 측정 선택 항목을 제공합니다. 통계 모드를 선택하여 사용자는 검색된 파형의 평균값, 최대값, 최소값, 표준 편차를 분석하여 신호의 무결성을 보장하고 비정상적인 파형을 식별할 수 있습니다.

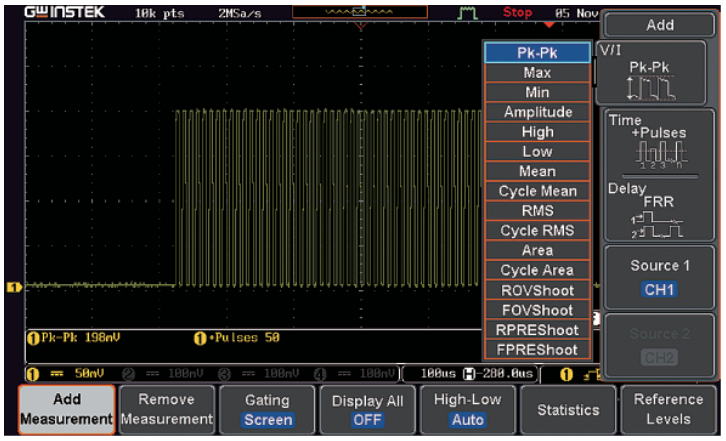

36가지 자동 측정 항목 선택 메뉴 화면
36가지 자동 측정 항목 선택 메뉴 화면

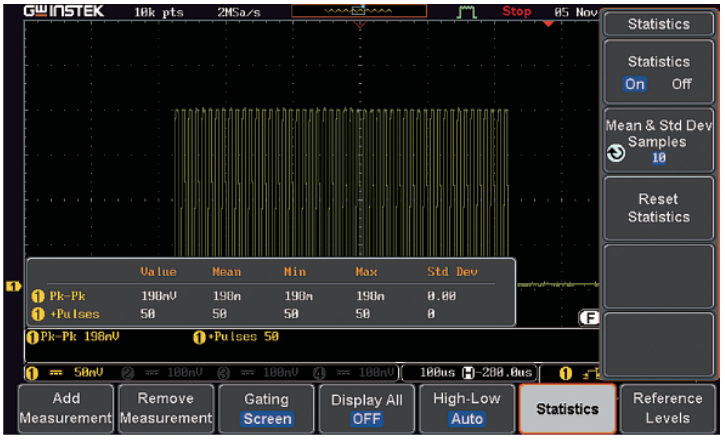

통계 모드(Statistics Mode)를 통한 평균값, 최대/최소값, 표준편차 분석 화면
통계 모드(Statistics Mode)를 통한 평균값, 최대/최소값, 표준편차 분석 화면
■ 1M FFT 주파수 영역 디스플레이 기능

GDS-2000E는 엔지니어들에게 파형을 세부적으로 관찰할 수 있는 부분 파형 확대(zoom-in) 기능을 제공합니다. 디스플레이 화면은 두 개의 창으로 나눌 수 있습니다. 상단 창은 오랜 기간 동안의 파형 데이터 로그와 확대가 필요한 파형의 표시된 주변부를 보여주고, 하단 창은 확대된 부분 파형을 보여줍니다. 이 기능은 엔지니어들이 비교를 수행할 수 있게 할 뿐만 아니라 서로 다른 시간대에서의 파형 세부 사항을 파악할 수 있게 합니다. 또한, GDS-2000E는 재생/일시 정지(play/pause) 기능도 제공합니다. 오랜 시간 동안 파형을 관찰할 때, 재생/일시 정지 기능은 엔지니어들이 DUT(피시험기)의 전체 파형 섹션을 빠르게 훑어보고 파형의 문제를 신속하게 식별할 수 있도록 돕습니다.

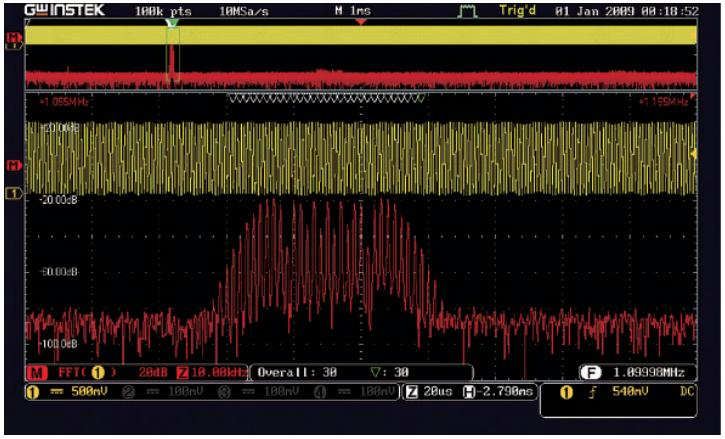

GW Instek GDS-2000E - FFT Display
 GDS-2000E - FFT Display

■ 데이터 로그(Data Log) 기능

사용자는 데이터 로그 기능을 통해 장기간 동안 파형 변화를 관찰하여 제품 신뢰성을 보장하거나 산발적으로 발생하는 신호를 측정할 수 있습니다. 데이터 로그 기능은 요구 사항에 따라 기록 시간과 간격을 설정할 수 있습니다. 기록 시간은 5분에서 100시간까지 선택할 수 있으며, 기록 간격은 최소 5초입니다. 기록 데이터의 파형 유형 및 각 채널의 CSV 파일 형식도 선택할 수 있습니다. 데이터는 USB 드라이브, GDS-2000E 시리즈 또는 LAN을 통해 원격 컴퓨터에 저장할 수 있습니다.

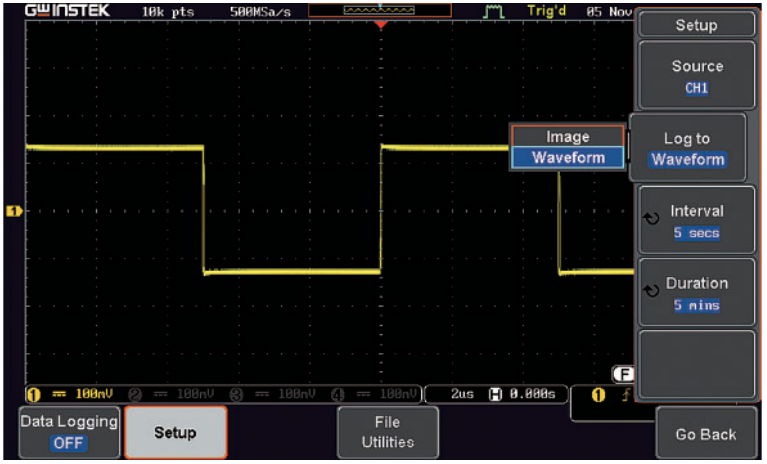

데이터 로그(Data Log) 기능 설정 및 장시간 파형 변화 기록 화면
데이터 로그(Data Log) 기능 설정 및 장시간 파형 변화 기록 화면
■ 직렬 버스 트리거 및 디코딩 기능 지원

직렬 버스 기술은 현재 임베디드 어플리케이션 디자인에 널리 적용되었습니다. 직렬 버스 데이터를 빠르고 정확하게 트리거하고 분석하는 것은 엔지니어들에게 어려운 도전 과제였습니다. GDS-2000E 시리즈는 직렬 버스 분석 기능과 10M 롱 메모리 심도를 제공하여 자주 사용되는 I2C, SPI, UART 직렬 버스와 자동차 통신에 자주 사용되는 CAN/LIN 버스를 트리거, 디코딩 및 분석할 수 있습니다.

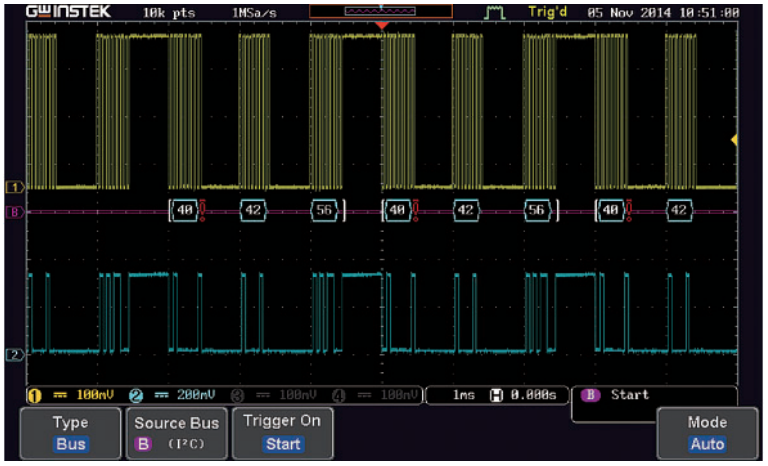

I2C, SPI, UART, CAN, LIN 직렬 버스 트리거 및 디코딩 측정 화면
I2C, SPI, UART, CAN, LIN 직렬 버스 트리거 및 디코딩 측정 화면
■ 파형 검색(Waveform Search) 기능

사용자는 트리거 조건에 따라 원하는 파형을 신속하게 검색할 수 있습니다. 검색 기능을 활성화하면 트리거 조건을 충족하는 위치에 빈 역삼각형(hollow inverted triangle)이 표시됩니다. 왼쪽 상단의 "Overall"에는 트리거 조건을 충족하는 파형의 총 개수가 표시됩니다. 사용자는 에지(Edge), 펄스 폭(Pulse width), 런트(Runt), 상승/하강(Rise/Fall), 버스(Bus)와 같은 트리거 조건으로 파형 검색을 설정할 수 있습니다.

트리거 조건을 충족하면 빈 역삼각형이 나타납니다. 사용자는 모든 마크를 저장하여 다음 입력 신호와 비교할 수 있습니다. GDS-2000E 시리즈의 전면 패널은 파형 확대/축소 및 재생/일시 정지 기능을 제어하여 원하는 각 이벤트를 신속하게 식별합니다. 이 기능을 통해 사용자는 파형 검색을 편리하게 완료하고 마크를 저장하여 신속한 비교 및 분석을 수행할 수 있습니다.

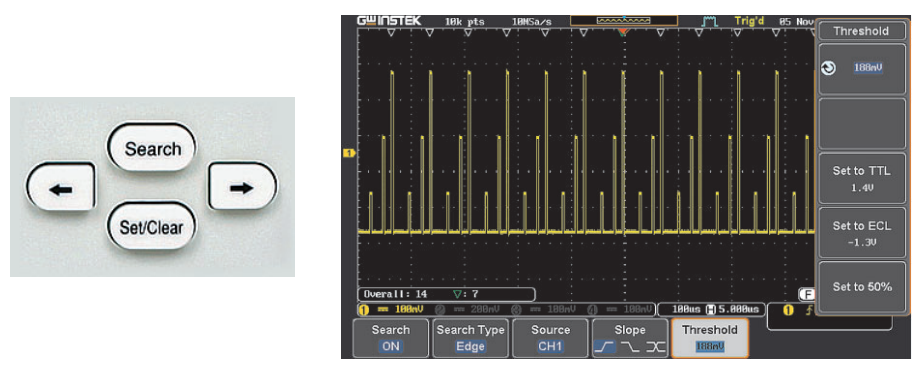

파형 검색 기능 제어 패널 버튼 및 트리거 조건 검색 결과 화면
파형 검색 기능 제어 패널 버튼 및 트리거 조건 검색 결과 화면
■ 분할 메모리(Segmented Memory) 기능

메모리 심도의 가장 이상적인 활용을 달성하기 위해 GDS-2000E 시리즈에는 내장된 분할 메모리 기능이 있습니다. 분할 메모리 기능을 통해 사용자는 관찰에 필요한 중요한 신호를 선택할 수 있습니다. 따라서 중요하지 않은 신호는 무시할 수 있으며, 신호를 검색할 때 직렬 버스 디코딩, 펄스 또는 돌입 신호를 식별할 수 있습니다.

GDS-2000E 시리즈의 분할 메모리 기능을 통해 사용자는 섹션 수를 선택할 수 있습니다. 선택할 수 있는 최대 섹션은 29,000개입니다. 기능을 활성화한 후 사용자는 Variable 노브를 돌려 각 세그먼트의 파형을 선택하고 관찰할 수 있습니다. 이로써 메모리 심도의 궁극적인 활용이 완전히 실현됩니다.

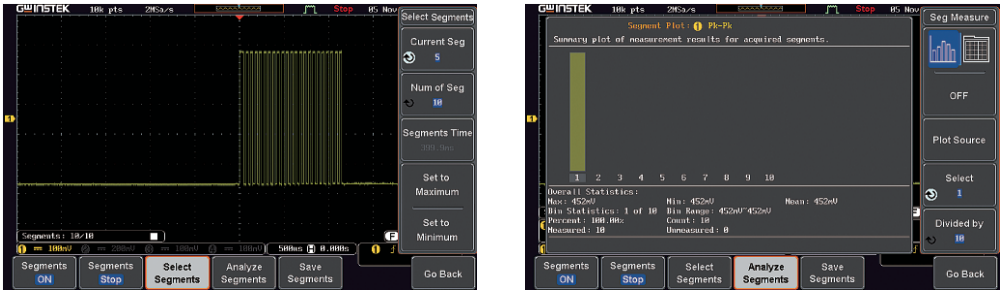

사용자는 분석 결과를 편리하게 얻기 위해
사용자는 분석 결과를 편리하게 얻기 위해 "세그먼트 분석(Analyze Segments)"을 선택할 수도 있습니다.
■ 디지털 필터(Digital Filter) 기능

엔지니어들은 전기 회로 테스트에서 신호를 측정하는 동안 노이즈 간섭으로 인해 어려움을 겪는 경우가 많습니다. GDS-2000E 시리즈는 고역 통과(high pass) 또는 저역 통과(low pass) 디지털 필터로 설정할 수 있는 디지털 필터 기능을 제공합니다. 디지털 필터를 통해 사용자는 각 채널의 필터 주파수를 독립적으로 설정할 수 있습니다. 트래킹 온(tracking on) 기능은 모든 채널에 동일한 필터 주파수를 신속하게 설정합니다.

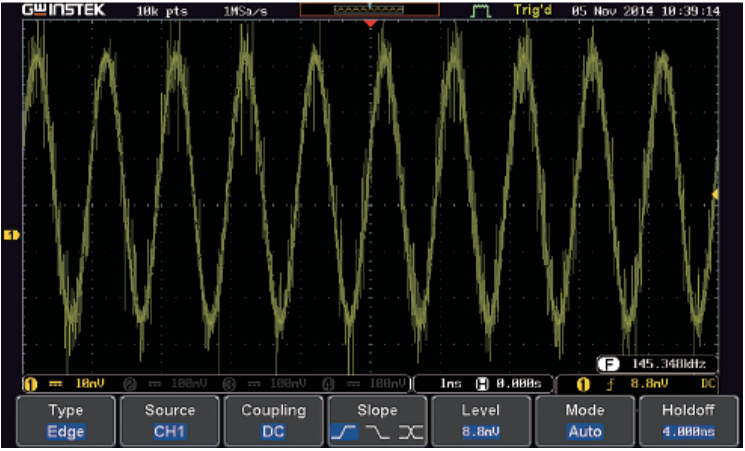

필터링되지 않은 노이즈 간섭이 있는 파형
필터링되지 않은 노이즈 간섭이 있는 파형

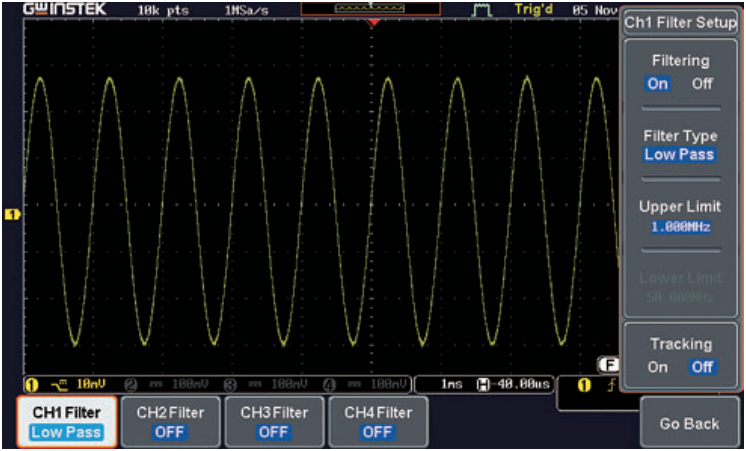

필터링되어 노이즈가 제거된 파형
필터링되어 노이즈가 제거된 파형
■ 디지털 전압계(Digital Voltage Meter)

통합 디지털 전압계는 3자리 전압계와 5자리 주파수 카운터를 제공합니다. 그 기능에는 AC rms, DC, DC rms, 주기 및 주파수 테스트가 포함됩니다. 제한된 리소스 하에서 엔지니어들은 R&D 효율성을 높이기 위해 전압과 주파수를 동시에 모니터링하고 신호 트리거를 위한 복잡한 측정을 수행할 수 있습니다. 이 기능은 사용자가 실제 문제를 파악하고 시스템 회로를 진단 및 디버깅하는 데 매우 편리합니다.

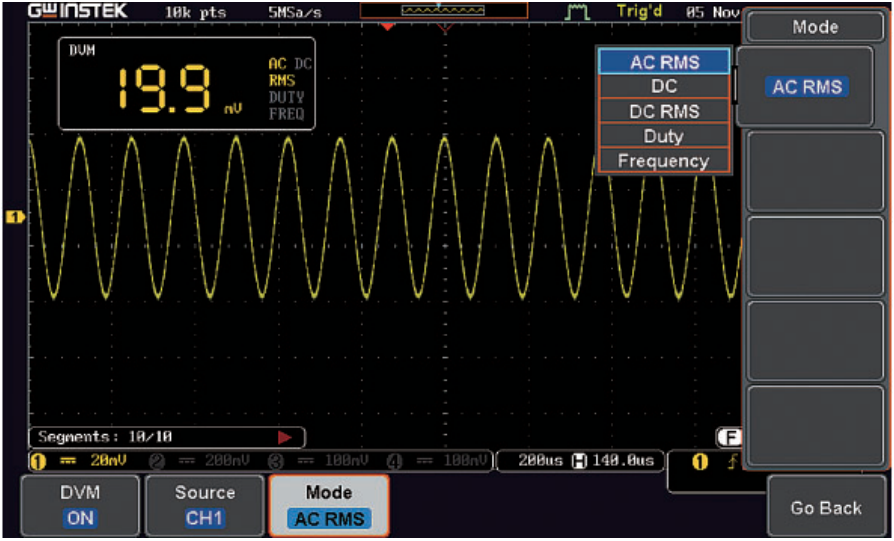

디지털 전압계 및 주파수 카운터 측정 화면
디지털 전압계 및 주파수 카운터 측정 화면
사양 (SPECIFICATIONS) GDS-2102E GDS-2104E GDS-2202E GDS-2204E
수직 감도 (VERTICAL SENSITIVITY) 채널 수 (Channels) 2채널+EXT 4채널 2채널+EXT 4채널
대역폭 (Bandwidth) DC–100MHz (-3dB) DC–200MHz (-3dB)
계산된 상승 시간 (Calculated Rise Time) 3.5ns 1.75ns
대역폭 제한 (Bandwidth Limit) 20MHz 20M / 100MHz
수직 해상도 (Vertical Resolution) 8비트 : 1mV – 10V/div
입력 커플링 (Input Coupling) AC, DC, GND
입력 임피던스 (Input Impedance) 1MΩ // 약 16pF
DC 이득 정확도 (DC Gain Accuracy) ±(3% : 2mV/div 이상 선택 시) ; ±(5% : 1mV/div 선택 시)
극성 (Polarity) 정상 및 반전 (Normal & Invert)
최대 입력 전압 (Maximum Input Voltage) 300Vrms, CAT I (GTP-070B-4/100B-4/200B-4, 10:1 프로브 사용 시 300Vrms CAT II)
오프셋 위치 범위 (Offset Position Range) 1mV/div ~ 20mV/div : ±0.5V ; 50mV/div ~ 200mV/div : ±5V ; 500mV/div ~ 2V/div : ±25V ; 5V/div ~ 10V/div : ±250V
파형 신호 처리 (Waveform Signal Process) +, -, ×, ÷, FFT, FFTrms, 사용자 정의 수식 (User Defined Expression)
FFT : 1Mpts ; FFT : 스펙트럼 크기. FFT 수직 스케일을 Linear RMS 또는 dBV RMS로 설정 ;
FFT 윈도우 디스플레이 : Rectangular, Hamming, Hanning, Blackman-Harris
트리거 (TRIGGER) 소스 (Source) Ch1, Ch2, Ch3, Ch4, Line, EXT* ; *듀얼 채널 모델 전용.
트리거 모드 (Trigger Mode) 자동(100 ms/div 및 느린 설정에서 롤 모드 지원), 일반, 단일 시퀀스
트리거 타입 (Trigger Type) 에지, 펄스 폭(글리치), 비디오, 펄스 런트, 상승 및 하강(슬로프), 얼터네이트, 타임 아웃, 이벤트 딜레이(1~65,535 이벤트), 타임 딜레이(지속 시간; 4ns~10s), 버스
트리거 홀드오프 범위 (Trigger Holdoff Range) 4ns ~ 10s
커플링 (Coupling) AC, DC, 저주파 제거(LF rej.), 고주파 제거(Hf rej.), 노이즈 제거(Noise rej.)
감도 (Sensitivity) 1div
외부 트리거 (EXT TRIGGER) 범위 (Range) ±15V
감도 (Sensitivity) DC ~ 100MHz 약 100mV
100MHz ~ 200MHz 약 150mV
입력 임피던스 (Input Impedance) 1MΩ ± 3%, ~ 16pF
수평 (HORIZONTAL) 타임베이스 범위 (Time Base Range) 1ns/div ~ 100s/div (1-2-5 증가 방식); 롤(ROLL) : 100ms/div ~ 100s/div
프리 트리거 (Pre-trigger) 최대 10 div
포스트 트리거 (Post-trigger) 최대 2,000,000 div
타임베이스 정확도 (Time Base Accuracy) ≥ 1ms 시간 간격에서 ±50 ppm
실시간 샘플 레이트 (Real Time Sample Rate) 최대 : 1GSa/s (4채널 모델); 채널당 1GSa/s (2채널 모델)
레코드 길이 (Record Length) 최대 : 10Mpts
획득 모드 (Acquisition Mode) 일반, 평균, 피크 검출, 단일
피크 검출 (Peak Detection) 2ns (일반적)
평균 (Average) 2부터 256까지 선택 가능
X-Y 모드 (X-Y MODE) X축 입력 (X-Axis Input) 채널 1 ; 채널 3* (* : 4채널 모델 전용)
Y축 입력 (Y-Axis Input) 채널 2 ; 채널 4* (* : 4채널 모델 전용)
위상 편이 (Phase Shift) 100kHz에서 ±3°
커서 및 측정 (CURSORS AND MEASUREMENT) 커서 (Cursors) 진폭, 시간, 게이팅 가능; 단위 : 초(s), Hz(1/s), 위상(도), 비율(%)
자동 측정 (Automatic Measurement) 36개 항목 세트: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
제어 패널 기능 (Control Panel Function) 커서 측정
자동 카운터 (Auto Counter) 6자리, 최소 2Hz부터 정격 대역폭까지의 범위
오토셋 (Autoset) 원터치 자동 설정(수직, 수평, 트리거 시스템 포함, 오토셋 실행 취소 기능 지원)
설정 저장 (Save Setup) 20개 세트
파형 저장 (Save Waveform) 24개 세트
디스플레이 시스템 (DISPLAY SYSTEM) TFT LCD 타입 (TFT LCD Type) 8인치 TFT LCD WVGA 컬러 디스플레이
디스플레이 해상도 (Display Resolution) 가로 800 × 세로 480 픽셀 (WVGA)
보간 방식 (Interpolation) Sin(x)/x
파형 디스플레이 (Waveform Display) 점, 벡터, 가변 잔광(16ms~10s), 무한 잔광
파형 업데이트 레이트 (Waveform Update Rate) 초당 최대 120,000 파형
디스플레이 모드 (Display mode) YT ; XY
디스플레이 눈금 (Display Graticule) 8 × 10 디비전
인터페이스 (INTERFACE) USB 포트 (USB Port) USB 2.0 풀스피드 호스트 포트 × 1, USB 하이스피드 2.0 디바이스 포트 × 1
이더넷 포트 (Ethernet Port - LAN) RJ-45 커넥터, HP Auto-MDIX 지원 10/100Mbps
Go/NoGo BNC 5V Max/10mA TTL 오픈 콜렉터 출력
켄싱턴 스타일 락 (Kensington Style Lock) 표준 켄싱턴 스타일 락에 연결되는 후면 패널 보안 슬롯
전원 및 기타 (POWER SOURCE MISCELLANEOUS) 라인 전압 범위 (Line Voltage Range) AC 100V – 240V, 50Hz – 60Hz, 자동 선택
다국어 메뉴 (Multi-Language Menu) 지원함 (Available)
온라인 도움말 (On-Line Help) 지원함 (Available)
타임 클록 (Time clock) 날짜 및 시간, 저장된 데이터에 날짜/시간 기록 제공
동작 환경 (Operation Environment) 온도: 0°C ~ 50°C. 상대 습도: ≤ 80% (40°C 이하); ≤ 45% (41°C ~ 50°C)
크기 및 무게 384(너비) × 208(높이) × 127.3(깊이) mm, 약 2.8 kg
참고 (Note) : 프로브 및 LCD 디스플레이 패널을 제외한 3년 보증. 사양은 사전 통보 없이 변경될 수 있습니다. DS-2000EGD2BH
제품 구성 및 액세서리 안내

기본 액세서리

  • 전원 코드 x 1GTP-100B-4 : 100 MHz (10:1/1:1) 스위처블 패시브 프로브 (GDS-2102E/2104E용, 채널당 1개)
  • GTP-200B-4 : 200 MHz (10:1/1:1) 스위처블 패시브 프로브 (GDS-2202E/2204E용, 채널당 1개)

옵션 액세서리

ㄴ
  • GRA-426 : 랙 어댑터 패널
  • GAK-003 : 50 $\Omega$ 임피던스 어댑터
  • GSC-008 : 소프트 캐링 케이스
  • GTL-246 : USB 케이블 (USB 2.0, A-B 타입, 1200 mm)
  • GCP-300 : 300 kHz / 200 A 전류 프로브
  • GCP-530 : 50 MHz / 30 A 전류 프로브
  • GCP-500 : 500 kHz / 150 A 전류 프로브
  • GCP-1030 : 100 MHz / 30 A 전류 프로브
  • GCP-1000 : 1 MHz / 70 A 전류 프로브
  • GCP-0275 : 2 MHz / 750 A 전류 프로브
  • GCP-0550 : 5 MHz / 500 A 전류 프로브
  • GCP-2525 : 25 MHz / 250 A 전류 프로브
  • GCP-206P : 전원 공급 장치 (전류 프로브용, 2 입력 채널)
  • GCP-425P : 전원 공급 장치 (전류 프로브용, 4 입력 채널)
  • GTP-033A : 오실로스코프 프로브 (35 MHz 1:1 패시브 프로브, BNC(P/M))
  • GDP-025 : 25 MHz 고전압 차동 프로브
  • GDP-050 : 50 MHz 고전압 차동 프로브
  • GDP-100 : 100 MHz 고전압 차동 프로브
  • GDP-1020P : 1 GHz / 20 V 고주파 차동 프로브
  • GDP-2035H : 200 MHz / 3500 Vpk 고전압 차동 프로브

무료 다운로드

  • PC 소프트웨어 : OpenWave 소프트웨어
  • 드라이버 : USB 드라이버 ; LabView 드라이버

주문 정보

GDS-2204E

200MHz, 4CH, 1GSa/s,10Mpt 디지털 스토리지 오실로스코프

견적문의​​​​

GDS-2202E

200MHz, 2CH, 1GSa/s,10Mpt 디지털 스토리지 오실로스코프

견적문의​​​​

GDS-2104E

100MHz, 4CH, 1GSa/s,10Mpt 디지털 스토리지 오실로스코프

견적문의​​​​

GDS-2102E

100MHz, 2CH, 1GSa/s,10Mpt 디지털 스토리지 오실로스코프

견적문의​​




​

옵션 액세서리

GTL-246

USB 케이블, USB 2.0, AB 타입, 1200mm

견적문의​​​

GTL-110

테스트 리드, BNC-BNC 헤드

견적문의​​​​

GDB-03

GCP-300

GCP-500

GCP-1000

GDP-025

GDP-050​​

오실로스코프교육 & 트레이닝 키트

전류 프로브 DC~300kHz

전류 프로브 DC~500kHz

전류 프로브 DC~1MHz

고전압 차동프로브, 25MHz

고전압 차동프로브, 50MHz​​​

견적문의​​

견적문의​​

견적문의​​



​견적문의​​

견적문의​​

견적문의​​

GDP-100​

​ ​고전압 차동 프로브,100MHz​  견적문의​​



​



상기 가격은 부가세 별도 가격입니다.
