생산 라인의 정확도를 높이는 압도적 성능, GBM-3000 시리즈 배터리 테스터

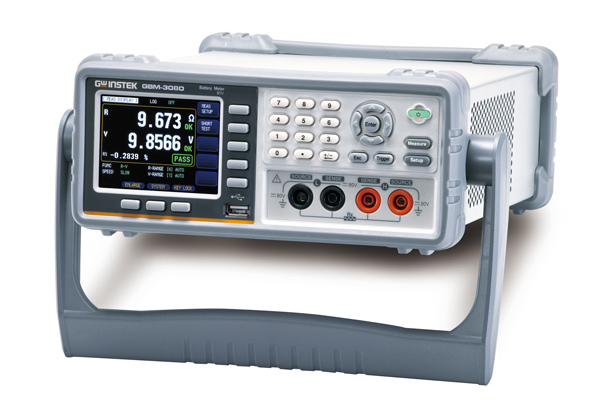

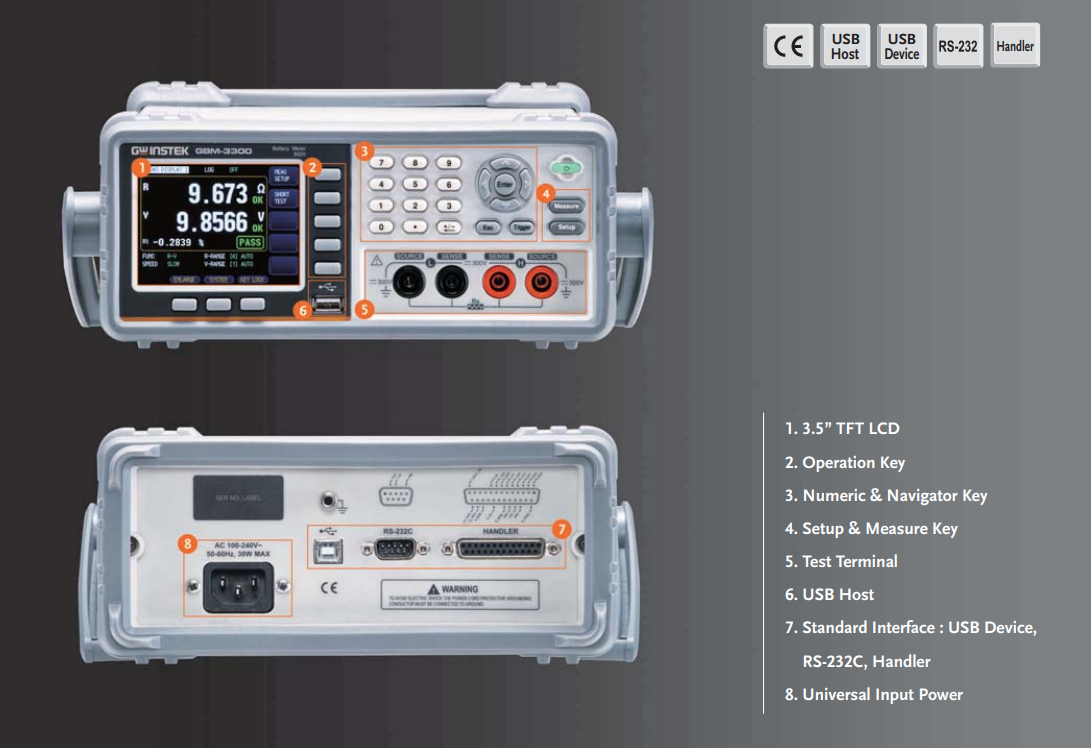

GW 인스텍(GW Instek)의 벤치탑 배터리 테스터인 GBM-3000 시리즈는 테스트 신호로 AC 1kHz를 사용하며, 최대 1000V(GBM-3100H), 300V(GBM-3300), 80V(GBM-3080)까지 배터리의 전압과 내부 저항을 측정합니다. 이 시리즈는 3.5인치 TFT LCD, 4선식 측정 방법, 고해상도(6자리 전압 / 5자리 저항) 측정 디스플레이 기능, 전압과 저항의 독립적인 양불(GO/NOGO) 판정, 다양한 통신 인터페이스 등을 갖추어 단일 셀, 배터리 셀부터 최종 제품(배터리)에 이르기까지 다양한 유형의 배터리 측정을 충족하며, 사용자가 생산의 모든 단계에서 정확한 측정을 달성할 수 있도록 지원합니다.

단일 셀 선별부터 생산 효율 향상까지, 정밀함과 편리함을 모두 잡은 스마트 측정

GBM-3000 시리즈는 개방 회로 전압(OCV) 및 저항을 측정할 때 다양한 유형의 배터리에 뛰어난 기능을 제공합니다. 전압 측정의 경우 정확도가 최대 ±(읽기 값의 0.01% + 자릿수)이며, 측정 분해능은 최대 10V(8V 기준)입니다. 저항 측정의 경우 정확도가 ±(읽기 값의 0.5% + 5 자릿수)에 달하며 분해능은 0.1μΩ(3mΩ 기준)을 달성하여, 특히 단일 셀 측정 선별에 적합하며 후속 직렬 및 병렬 연결을 위한 더 나은 출력 균형을 달성할 수 있게 해줍니다.

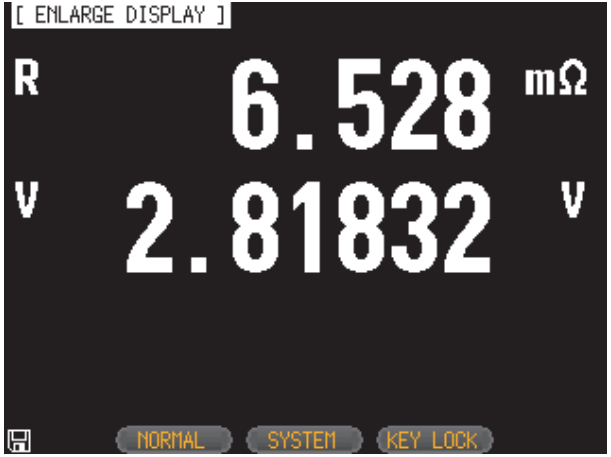

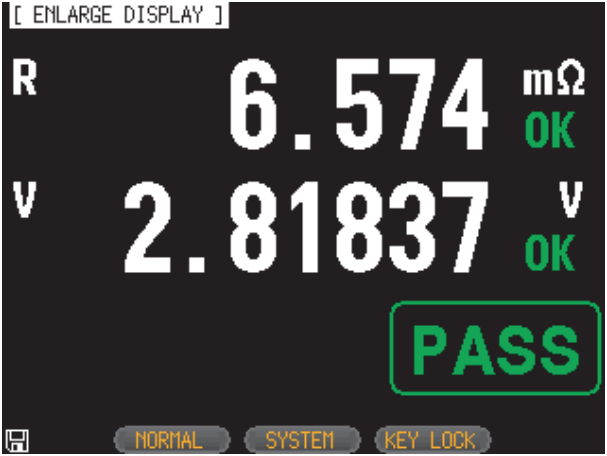

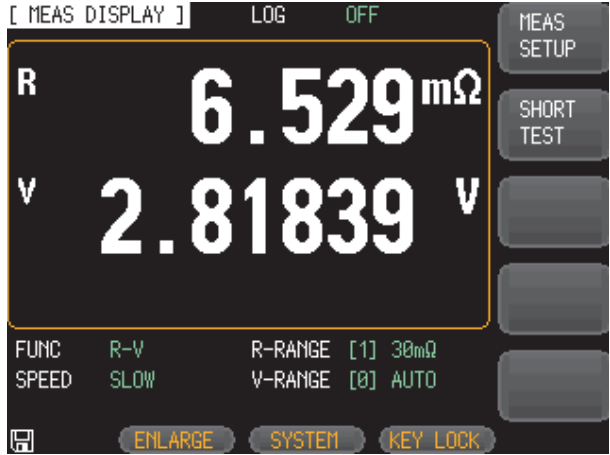

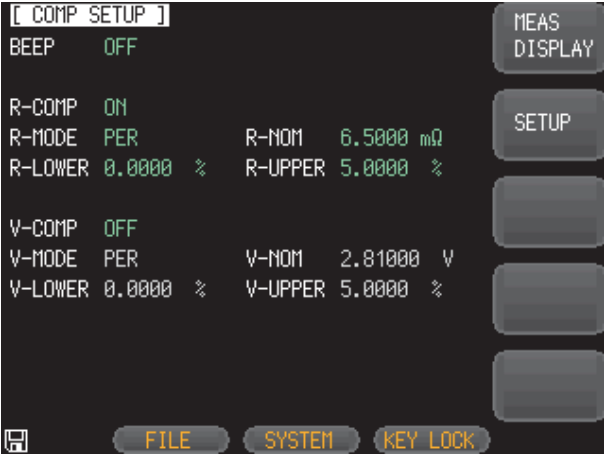

한편, 사용자가 측정 결과를 빠르고 명확하게 파악할 수 있도록 GBM-3000 시리즈는 각각 전압과 저항을 기반으로 HI/LO 판정 기능을 제공하며, 테스트 정확도, 명확하고 읽기 쉬움, 향상된 검사 효율성 및 성능 요구 사항을 충족하기 위해 간단한(큰 숫자 표시) 모드로 전환할 수 있습니다.

비용 절감과 자동화 호환성을 모두 잡은 GBM-3000 시리즈의 스마트 인터페이스

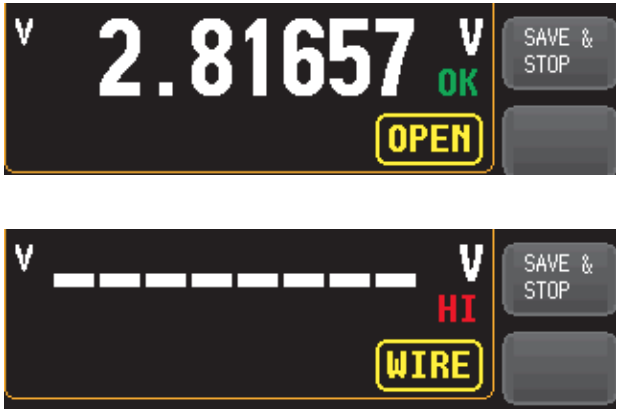

뛰어난 측정 기능 외에도 GBM-3000 시리즈는 효율성과 편의성을 보장하는 다양한 기능을 제공합니다. 효율성 측면에서, 테스트 리드(프로브) 접촉 상태 감지 기능은 테스트 리드(프로브)와 피측정물(DUT)이 잘 접촉되었는지 사용자에게 효과적으로 알려주어 측정값의 유효성을 보장합니다. 편의성 측면에서 GBM-3000 시리즈는 두 가지 데이터 저장 방법(최대 10,000개의 측정값)을 제공합니다.

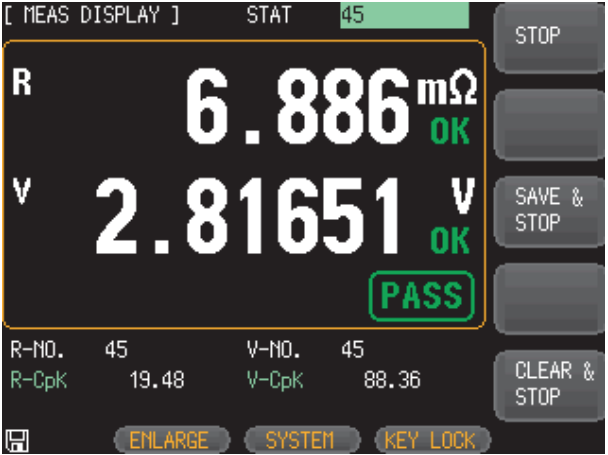

"일반 저장(General storage)"은 측정된 전압 및 저항값만 저장하며, "통계 저장(statistical storage)"에는 통계 분석을 위한 관련 파라미터(Cp/Ckp/Mean/MAX/MIN...)가 포함됩니다. 사용자는 측정 과정의 데이터를 내부 메모리에 먼저 저장한 후 플래시 드라이브를 통해 컴퓨터로 전송하여 후속 분석을 수행할 수 있으며, 컴퓨터와의 상시 연결에 제한받지 않습니다.

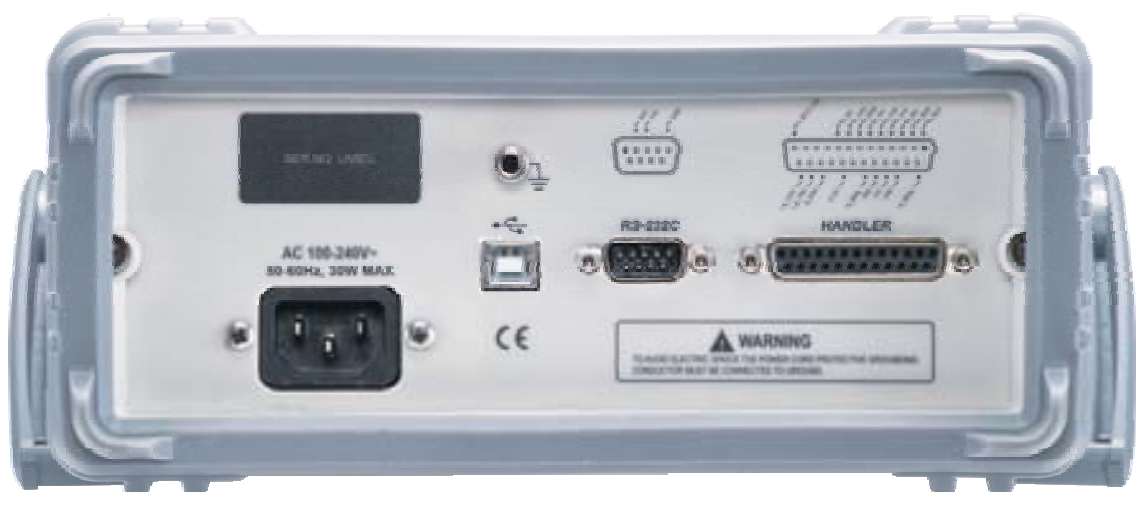

또한 전송 방식을 통한 측정 결과 검색 및 저장을 위해 GBM-3000 시리즈는 프로그램 작성 및 검색을 위해 RS-232C/USB 디바이스(가상 COM)를 제공합니다. PLC를 통한 외부 트리거 제어를 위해 핸들러 인터페이스가 제공됩니다. 모든 인터페이스가 기본 장착되어 있어 장비 비용을 절감할 뿐만 아니라 다양한 자동화 측정 시스템 사용 요구 사항을 충족합니다.
