> > 디지털 파워미터 GPM-8320/8330
- 5인치 TFT LCD 디스플레이
- 전압/전류 테스트 주파수 대역폭: DC, 0.1Hz~ 100kHz
- 파형 표시 : V (전압), I (전류), P (전력)
- 왜곡파 전류/전압 측정: full range for CF=3, and half range for CF=6 (or 6A)
- IEC 61000-4-7 고조파 측정 충족 (50/60Hz)
- 배선 선택 버튼 (1P3W,3P3W,3P4W,3V3A)
- 최대 50차의 고조파 측정 및 분석
- 적산 모드에 대한 자동 범위 기능
- USB host를 통한 화면 캡쳐
- 외부 전류 센서 입력 제공 (EXT1/EXT2)
- 표준 인터페이스: RS-232C, USB device/ host, LAN
- 옵션 인터페이스: GPM-DA12 - GPIB + Digital I/O (공장 설치)
온라인 견적요청

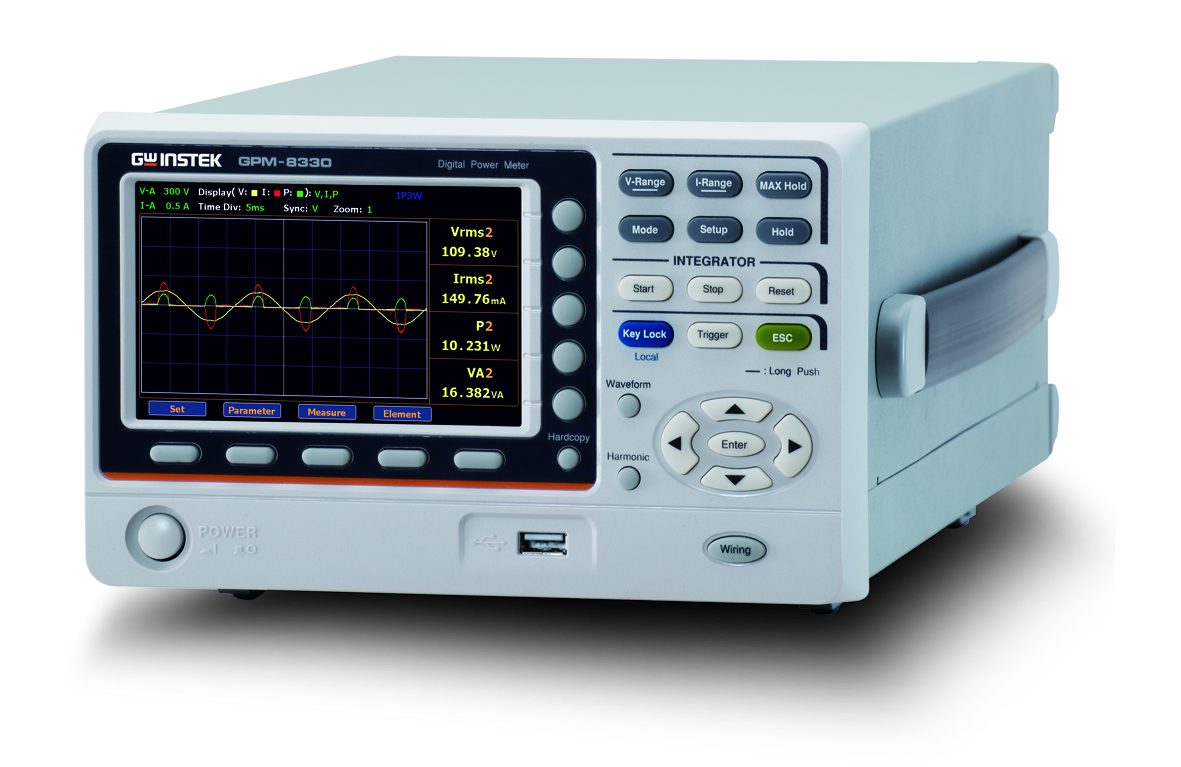

GPM-8320/8330
디지털 파워 메터
고주파 분석부터 파형 표시까지, 한 눈에 확인하는 스마트 전력 측정 솔루션
GW Instek GPM-8320/8330은 3상 AC 전원의 전력을 전문적으로 측정하기 위해 설계된 디지털 파워 메터로, 대부분의 전기 및 전자 제품 테스트 애플리케이션에 적합합니다 (GPM-8320은 2개 모듈, GPM-8330은 3개 모듈 제공). 이 모델들은 DC, 0.1Hz~100kHz의 테스트 대역폭을 지원하며, 16비트 A/D 컨버터와 300kHz의 샘플링 레이트를 갖추고 있습니다.
또한 5인치 TFT LCD 디스플레이, 5자리 측정 읽기 값, 25가지의 다양한 전력 측정 파라미터 및 고정밀 측정 기능을 제공합니다. GPM-8320/8330은 파형 표시 기능(전압/전류/전력), 적산 측정 기능, 다차수 고조파 측정 및 분석(50/60Hz 측정은 IEC61000-4-7 요구사항 준수), 외부 센서 입력 단자, 그리고 다양한 통신 인터페이스를 특징으로 합니다.
이러한 기능들은 사용자가 명확하고 편리하며 정확한 전력 측정을 달성할 수 있도록 도우며, 동급 제품 중 가장 풍부한 기능과 뛰어난 가성비를 자랑하는 파워 메터입니다.
다양한 결선 모드 및 풍부한 측정 모드, 총 25가지 파라미터 지원

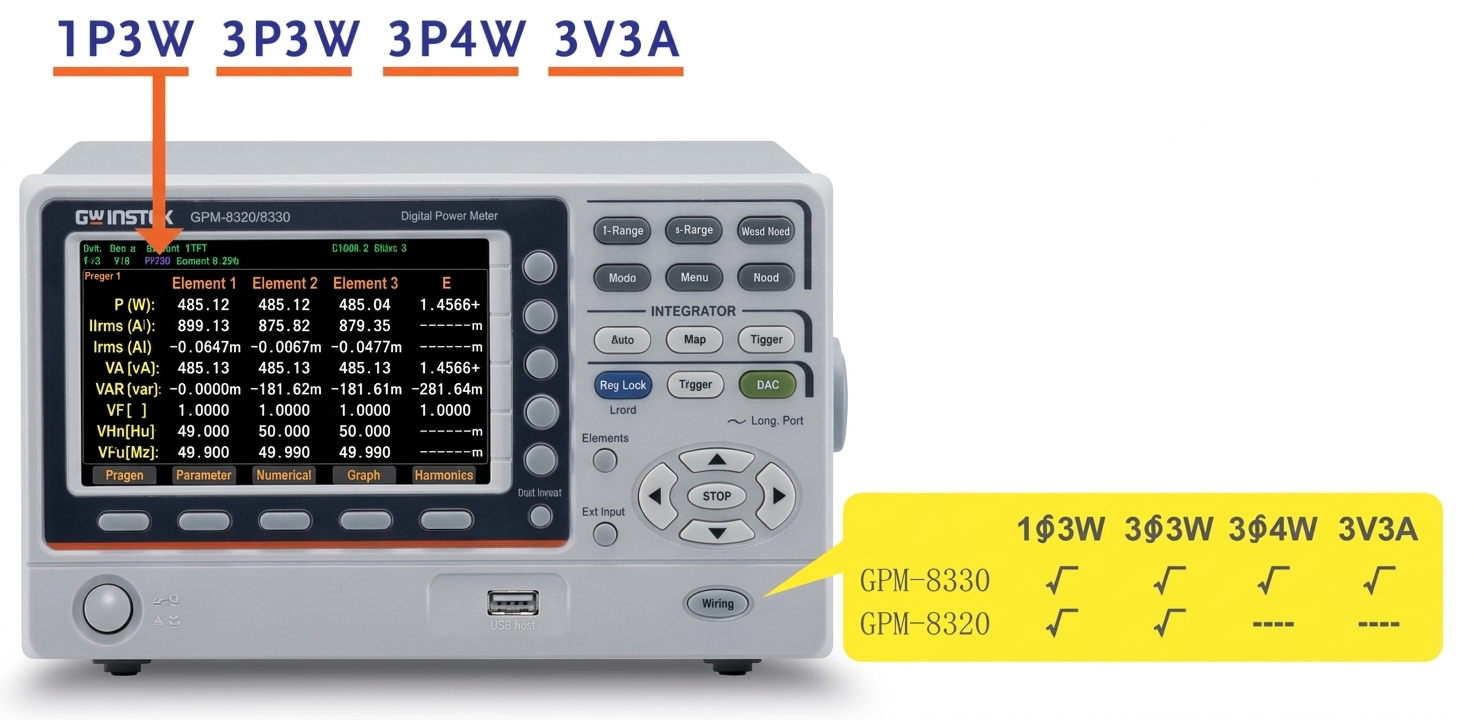

GPM-8320/8330은 다양한 입력 전압 구성 결선 모드(1P3W/3P3W/3P4W/3V3A)를 제공합니다. 사용자는 특정 결선 방식에 대한 파라미터를 측정하고 효율까지 계산하기 위해 특정 요구사항에 따라 결선 모드를 선택할 수 있습니다. 또한 1000V의 정격 입력 전압 및 20A의 입력 전류에 대해 최소 0.5A 전류 레인지(0.1mA 분해능), 0.1mW 전력 측정 분해능, 크레스트 팩터 3(하프 레인지의 경우 CF는 최대 6 또는 6A까지 가능), 전압/전류/전력 측정 정확도 0.1% reading + 0.05% range를 지원합니다.
사용자는 다양한 측정 모드(AC+DC / ±AC / DC / V-MEAN)를 선택하여 전력 측정을 위한 최대 25개의 관련 파라미터를 제공받을 수 있습니다. 이러한 파라미터에는 전압(Vrms/Vac/Vdc/Vmn/V+pk/V-pk), 전류(Irms/Iac/Idc/I+pk/I-pk), 주파수(VHz/IHz), 전력(P/P+pk/P-pk), 크레스트 팩터(CFV/CFI), 피상 전력(VA), 무효 전력(VAR), 역률(PF), 위상각(DEG), 전고조파 왜곡률(THDV/THDI), 최대 전류 비(MCR), 그리고 MATH 연산 기능이 포함됩니다. 따라서 전기 및 전자 제품의 소비 전력을 측정하기 위한 최상의 레인지와 정확도 지원을 제공합니다.
유연한 확장성과 스마트 로깅: 대전류·고전압 측정을 위한 최적의 보조 메커니즘
GPM-8320/8330은 TFT LCD 디스플레이의 장점을 효과적으로 활용하여 파라미터 측정 결과를 수치 및 그래픽 형식 모두로 제공합니다. 수치 표시 관점에서는 일반 모드와 멀티 모드를 제공합니다. 일반 모드는 4개의 탭(page1~page4)을 포함하며, 각 탭은 10개의 측정 파라미터(주 측정 2개 + 모니터링 측정 8개)를 표시할 수 있습니다. 사용자는 이러한 파라미터를 자유롭게 조합하여 다양한 모듈의 측정 결과를 표시할 수 있습니다. 멀티 모드는 3개 모듈의 측정 결과를 동시에 표시할 수 있어, 불평형 3상과 같이 모듈 간 측정 값의 차이를 비교하는 데 특히 유용합니다.
탭당 8개의 측정 파라미터를 표시할 수 있습니다. 그래픽 표시 관점에서는 전압, 전류 및 전력 파라미터를 파형 형태로 표시하는 간이 오실로스코프 모드를 제공합니다. 또한 디스플레이는 다양한 차수의 고조파 신호 측정 및 분석을 위한 수치 또는 바 차트 표시를 제공하여, 공정 테스트에서의 정확성과 명확한 가독성 요구를 충족할 뿐만 아니라 연구 개발, 설계 및 품질 검증을 위한 다양한 측정 응용 요구사항을 만족시킵니다.
고전압·대전류 분석부터 데이터 로깅까지: 스마트한 보조 측정 메커니즘
GPM-8320/8330은 보조 측정을 위한 포괄적인 메커니즘과 기능을 갖추고 있습니다. 고전압 측정이 필요한 애플리케이션의 경우, 외부 계기용 변압기(VT)와 함께 사용할 수 있는 VT 비율 설정 기능을 제공합니다. 대전류 측정의 경우 전압 출력형인지 전류 출력형인지 등 전류 변압기(CT)의 유형에 따라 달라집니다. 전류 출력형인 경우 메터의 후면 패널에 직접 체결하고 CT 비율 설정을 사용하여 측정할 수 있습니다. 전압 출력형인 경우 GPM-8320/8330에서 제공하는 외부 전류 센서 입력 단자(EXT1/EXT2)를 통해 측정할 수 있습니다.

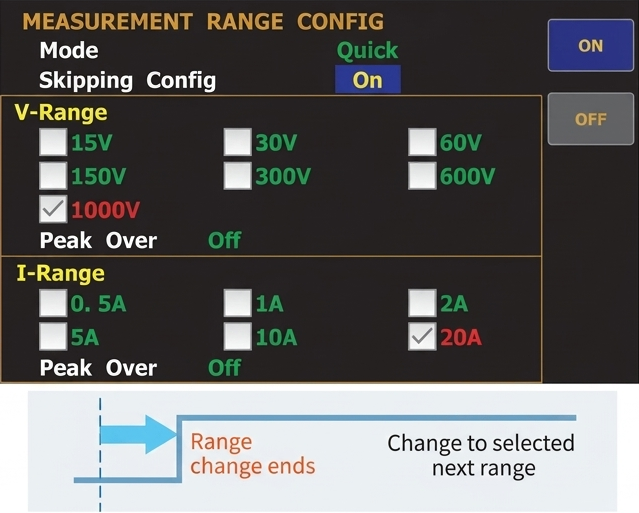

자동 레인지 전환은 레인지 전환에 소요되는 불필요한 시간을 줄이기 위해 필요한 레인지로 맞춤 설정할 수 있습니다. 10,000개의 데이터 로그를 저장할 수 있는 내부 메모리는 GPM-8320/8330이 설정한 업데이트 속도 또는 향후 분석을 위한 사용자 정의 시간 간격으로 측정 데이터를 저장할 수 있습니다.
다양한 통신 인터페이스와 디지털 I/O를 통한 유연한 데이터 수집 및 원격 제어
데이터 수집 및 저장 측면에서 GPM-8320/8330은 RS-232C/USB device(가상 COM)/LAN 또는 옵션 GPIB를 포함한 다양한 통신 인터페이스를 제공합니다. 사용자는 습관에 따라 또는 기존 시스템 인터페이스와 연동하여 측정 결과를 읽어오는 프로그램을 작성할 수 있습니다. USB 호스트는 GPM-8320/8330의 화면 캡처, 내부 데이터 로깅 및 펌웨어 업데이트를 지원할 수 있습니다
외부 신호 제어 또는 데이터 기록을 위해 데이터 레코더를 사용할 필요가 있는 사용자를 위해, GPM-8320/8330은 옵션인 Digital I/O (DA12) 인터페이스(공장 출하 시 설치 필요)도 제공합니다. 이를 통해 PLC와 같은 외부 컨트롤러나 데이터 레코더에 연결하여 자동화 측정 또는 장기 기록 응용 분야의 니즈를 충족할 수 있습니다.
주요 특징 (FEATURES)
- • 5인치 TFT LCD Display
- • 전압/전류 메터 측정 주파수 대역폭: DC, 0.1Hz ~ 100kHz
- • 파형 표시: V (전압), I (전류), P (전력)
- • 왜곡파 전류/전압 측정: 크레스트 팩터(CF)=3일 때 풀 레인지, CF=6 (또는 6A)일 때 하프 레인지
- • IEC 61000-4-7 고조파 측정 규격 충족 (50/60Hz)
- • 결선 선택 버튼 (1P3W, 3P3W, 3P4W, 3V3A)
- • 최대 50차수까지의 고조파 측정 및 분석
- • 적산 모드를 위한 자동 레인지(Auto Ranging) 기능
- • USB 호스트를 통한 화면 캡처 지원
- • 외부 전류 센서 입력 제공 (EXT1/EXT2)
- • 표준 인터페이스: RS-232C, USB Device/Host, LAN
- • 옵션 인터페이스: GPM-DA12 - GPIB + Digital I/O (공장 출하 시 설치 전용)

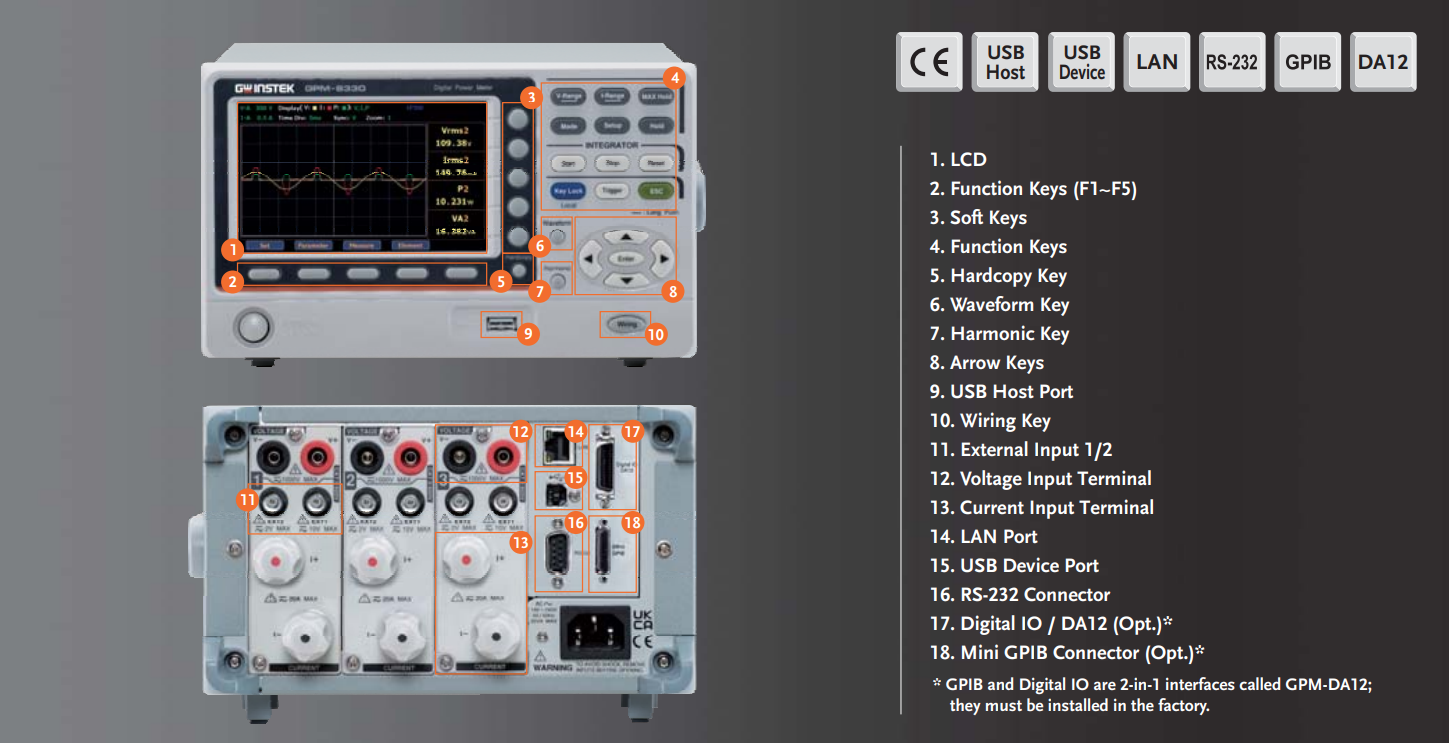

| 전면 패널 인터페이스 | 후면 패널 인터페이스 |
|---|---|
| 1. LCD 디스플레이 | 11. AC 전원 입력 (측면 위치) |
| 2. 기능 키 (F1~F5) | 12. 전압 입력 단자 |
| 3. 소프트 키 | 13. 전류 입력 단자 |
| 4. 기능 키 | 14. LAN 포트 |
| 5. 화면 캡처(하드카피) 키 | 15. USB 디바이스 포트 |
| 6. 파형 키 | 16. RS-232 커넥터 |
| 7. 고조파 키 | 17.*Digital IO / DA12 (Opt.)* : 디지털 I/O / DA12 (옵션) |
| 8. 화살표(방향) 키 | 18. *미니 GPIB 커넥터 (옵션) |
| 9. USB 호스트 포트 | - |
| 10. 결선(와이어링) 키 | - |
*GPIB 및 디지털 I/O는 GPM-DA12라 불리는 2-in-1 인터페이스로, 공장 출하 시 설치되어야 합니다.

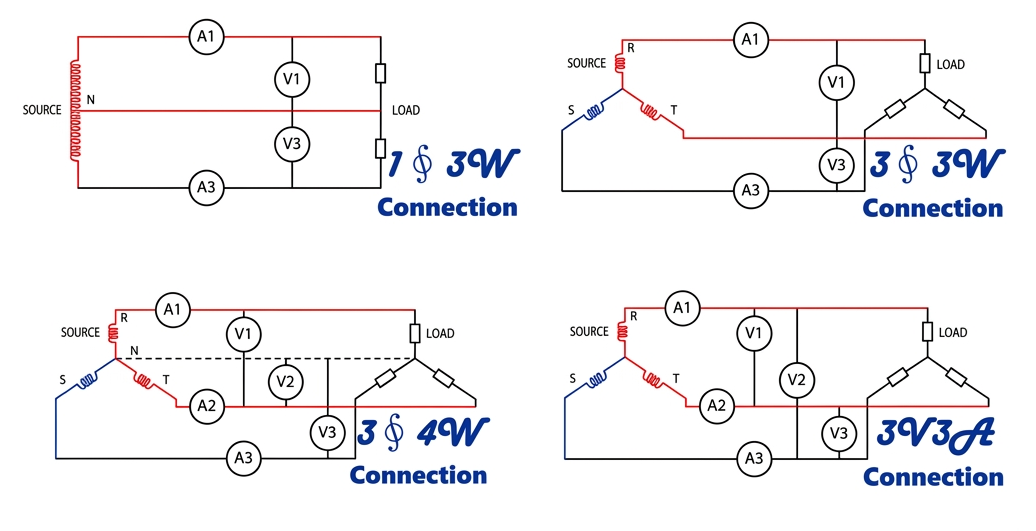

GPM-8320/8330은 다양한 입력 전압 구성 결선 모드(1P3W/3P3W/3P4W/3V3A)를 제공합니다. 사용자는 특정 결선 방식에 대한 파라미터를 측정하고 효율을 계산하기 위해 특정 요구사항에 따라 결선 모드를 선택할 수 있습니다.

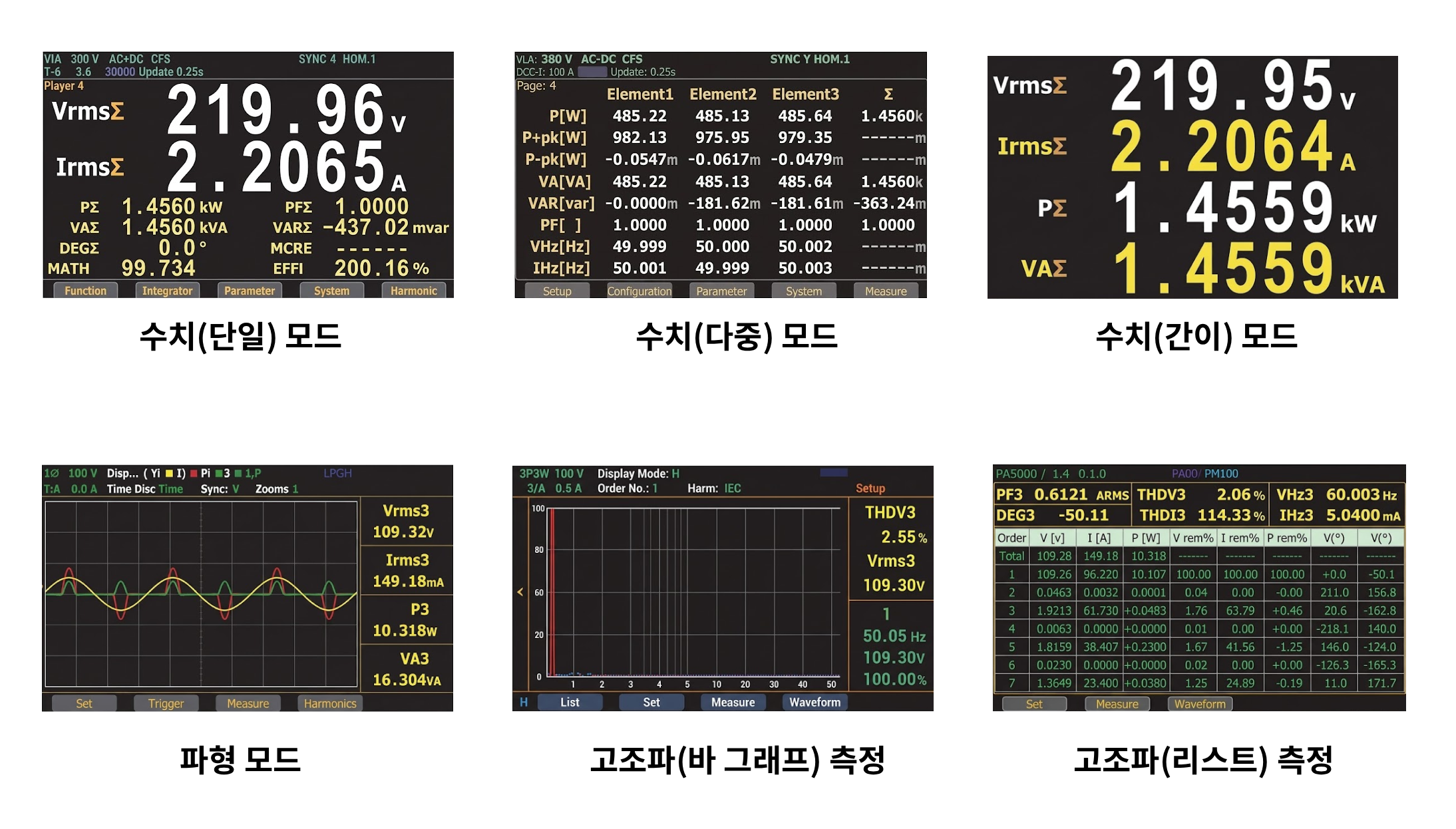

GPM-8320/8330은 수치 및 그래프의 두 가지 디스플레이 모드를 제공하여 사용자가 측정의 이점을 극대화할 수 있도록 돕습니다. 수치 모드에는 단일과 다중의 두 가지 옵션이 있습니다. 단일 모드에는 모듈의 측정 설정으로 커스터마이징할 수 있는 4개의 탭이 있으며, 각 탭은 최대 10개의 측정 파라미터(주 측정 2개 및 부 측정 8개)를 표시할 수 있습니다. 다중 모드에도 4개의 탭이 있으며 사용자는 서로 다른 3개 모듈의 동일한 8개 측정 파라미터를 동시에 관찰할 수 있습니다. 두 모드의 파라미터는 필요에 따라 배치하고 맞춤 설정할 수 있으며, 어떤 탭이 선택되어 있든 관계없이 처음 4개 파라미터만 표시하는 간이 모드도 이용 가능합니다.
그래프 모드에는 전압, 전류, 전력의 3가지 파라미터 파형을 표시하는 간이 오실로스코프 기능이 있습니다. 수평 스케일을 조정할 수 있으며(설정된 데이터 업데이트 속도에 따라 50us/div에서 10ms/div까지), 3가지 파형 관찰 배율 비율을 제공합니다. 고조파 측정 시 각 차수의 고조파 측정 결과를 바 차트로 표시할 수 있으며 특정 관찰 차수를 지정할 수 있습니다. 또한 각 차수별 고조파에 대한 모든 관련 값(전압/전류/전력, 전압 왜곡률/전류 왜곡률/전력 왜곡률, 전압 위상각/전류 위상각)을 완벽하게 기록하고 제시할 수 있습니다.
GPM-8320/8330은 전압, 전류, 주파수, 유효 전력, 피상 전력, 무효 전력, 역률, 크레스트 팩터, 전고조파 왜곡률, 그리고 최대 전류 비 측정 능력에 이르기까지 다양한 측정 항목을 제공합니다. 또한 GPM-8320/8330에는 피측정기(DUT)에 특화된 전력 또는 전류 시간 적산 측정 기능이 탑재되어 있습니다. 사용자가 일정 기간을 설정하면 이 시간 동안 순시 전력 적산을 수행한 후 시간으로 나누어 DUT의 평균 전력을 얻습니다. 아울러 적산 측정 중 GPM-8320/8330은 다양한 시간대에서 DUT의 전력 변화에 대응하여 가장 완전한 적산 결과를 얻을 수 있도록 자동 레인지 전환 기능을 지원합니다.
| 측정 항목 (Measurement Items) | 기호 및 심볼 (Symbols) |
|---|---|
| 전압 (Voltage) | Vrms, V+pk, V-pk, Vac*, Vdc*, Vmn* |
| 전류 (Current) | Irms, I+pk, I-pk, Iac*, Idc* |
| 전력 (Power) | P, P+pk, P-pk, VA, VAR |
| 역률 (Power Factor) | PF |
| 파고율 / 크레스트 팩터 (Crest Factor) | CFV, CFI |
| 위상각 (Phase Angle) | DEG |
| 주파수 (Frequency) | VHz, IHz |
| 전고조파 왜곡률 (Total Harmonic Distortion) | THDV, THDI |
| 수학적 연산 (Mathematical Computation) | MATH |
| 최대 전류비 (Maximum Current Ratio) | MCR |
| 적산 (Integration) | WP, WP+, WP-, q, q+, q-, Vac, Iac |
*: 특정 측정 모드에서만 적용되며 선택 가능합니다.

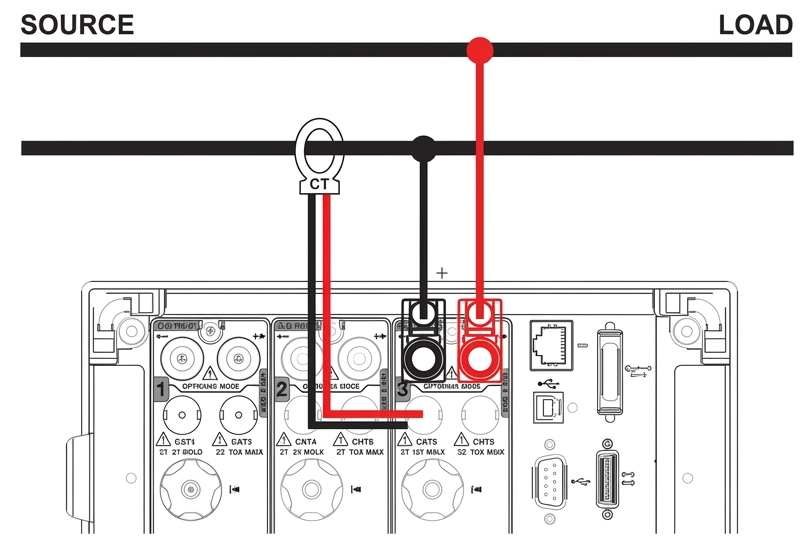

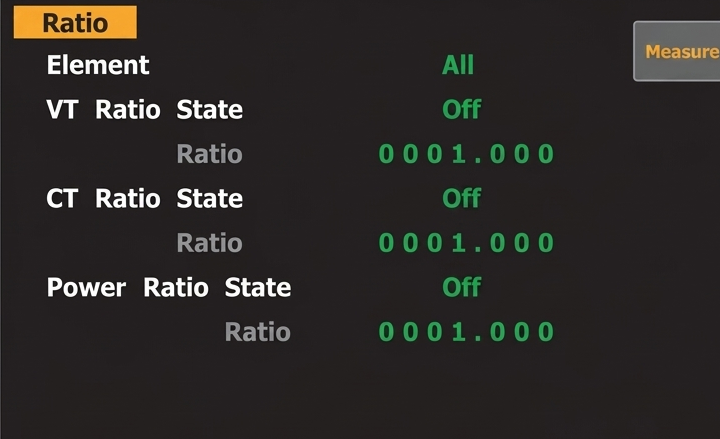

측정 지원 측면에서 GPM-8320/8330은 매우 뛰어난 성능을 발휘합니다. 첫째, 고전압/고전력 측정 시 전압/전력 비율 설정을 제공하여 감쇠율을 실제 값으로 복원합니다. 또한 대전류 측정의 경우 전류 비율 설정 외에도 전압 출력형 전류 변압기에 연결할 수 있는 외부 전류 센서 단자(EXT1/EXT2)가 있어 대전류 측정이 더욱 편리합니다.
나아가 GPM-8320/8330은 저장/불러오기를 위한 4세트의 패널 설정과 최대 10,000개의 측정을 저장할 수 있는 메모리를 제공합니다. 측정 저장 기능은 향후 분석을 위해 업데이트 속도 또는 사용자 정의 시간 간격에 따라 측정 결과를 기록할 수 있습니다. 전면 패널의 USB 호스트는 화면 캡처, 측정값 저장 및 펌웨어 업데이트를 지원합니다.

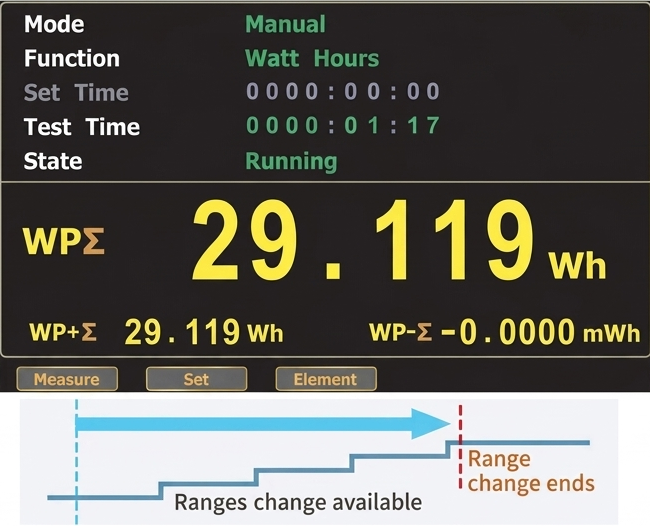

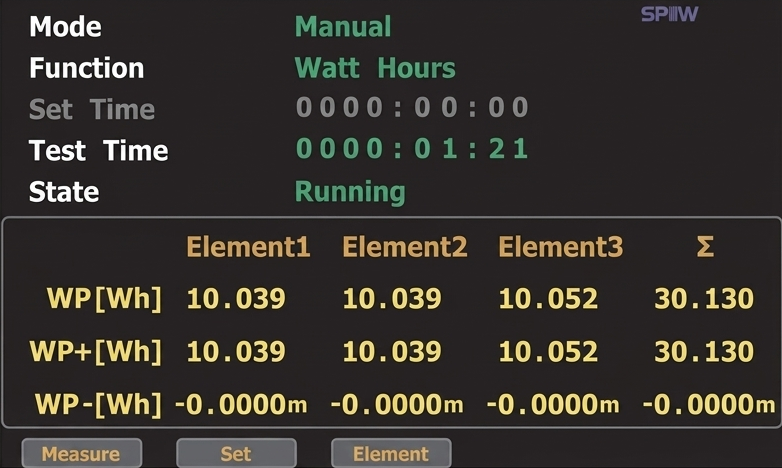

GPM-8320/8330은 적산 측정을 위한 자동 레인지 전환 모드를 제공하여, 사용자가 적산 기간의 시작부터 끝까지 DUT 전력 변화의 총값을 계산할 수 있도록 합니다. 또한 GPM-8320/8330은 맞춤 설정 가능한 레인지 전환 메커니즘을 지원합니다. 사용자는 원하는 레인지를 선택할 수 있어 레인지 전환 시 낭비되는 시간을 절약할 뿐만 아니라 테스트 프로세스의 속도를 높일 수 있습니다.
GPM-8320/8330은 RS-232/USB/LAN/GPIB(옵션)를 포함한 포괄적이고 다양한 통신 인터페이스 세트를 제공하여, 사용자가 컴퓨터 소프트웨어 프로그래밍을 위한 명령어 세트를 통해 원격 제어 및 측정 결과를 수집하기에 적합합니다. 옵션인 Digital I/O (DA12) 인터페이스는 사용자 설정에 따라 외부 제어, DA12 출력, 사용자 정의 출력을 포함한 3가지 모드를 제공합니다. 외부 제어 모드로 설정하면 외부 신호를 통해 적산 측정 기능을 시작, 정지, 트리거 또는 리셋할 수 있습니다.

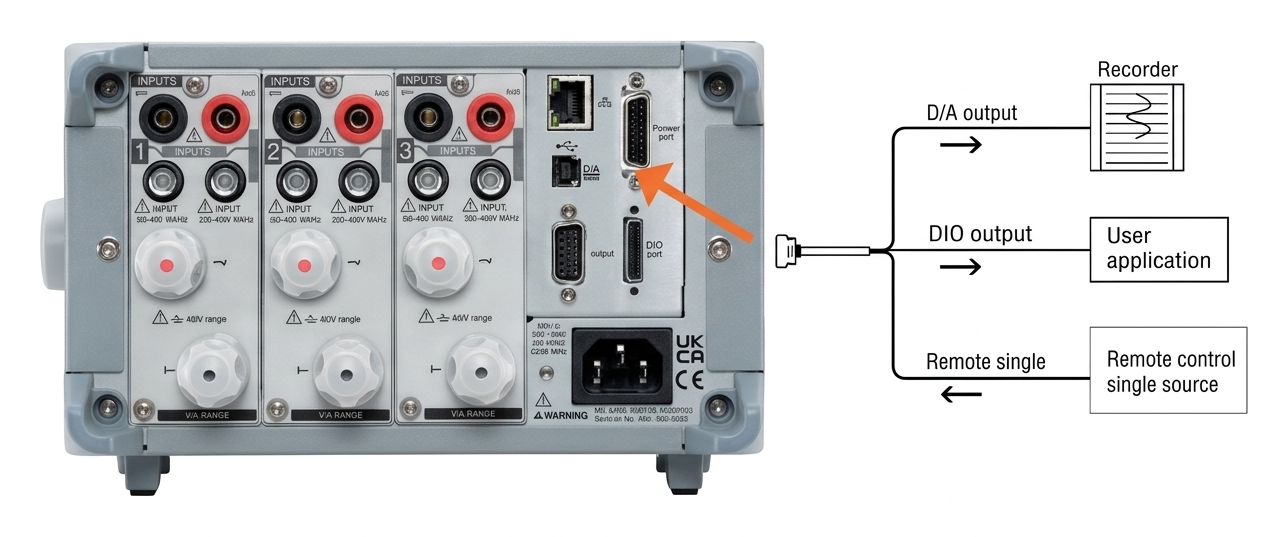

DA12 출력 모드로 설정하면 제공되는 17개 측정 파라미터 중 12개 측정 파라미터 값(적산 측정 결과 포함)을 지정하여 고정 레인지(풀 스케일 ±5V) 또는 수동 레인지(풀 스케일 ±5V)로 출력하고 데이터 레코더와 연동하여 결과를 수신할 수 있습니다. 사용자 정의 출력 모드로 설정 시에는 통신 인터페이스와 함께 사용해야 하며, 각 정의된 핀의 동작은 명령어를 통해 제어됩니다.
| GPM-8320 / GPM-8330 제품 사양 (SPECIFICATIONS) | ||
|---|---|---|
| 1. 입력 사양 (INPUT SPECIFICATIONS) | ||
| 입력 타입 | 전압 (Voltage) | 저항 분압기를 통한 플로팅 입력 (Floating input through resistive voltage divider) |
| 전류 (Current) | 션트를 통한 플로팅 입력 (Floating input through shunt) | |
| 측정 레인지 | 전압 직접 입력 | 15V, 30V, 60V, 150V, 300V, 600V, 1000V |
| 전류 직접 입력 | 0.5A, 1A, 2A, 5A, 10A, 20A | |
| 센서 입력 (전류) | EXT 1: 2.5 V, 5 V, 10 V | EXT 2: 50 mV, 100 mV, 200 mV, 500 mV, 1 V, 2 V | |
| 입력 임피던스 | 전압 / 전류 직접 입력 | 전압단: 입력 저항 약 2 MΩ | 전류단(0.5A~20A): 입력 저항 약 5 mΩ |
| 센서 입력 (EXT 1) | 입력 저항: 약 100 kΩ (2.5V ~ 10V 레인지) | |
| 센서 입력 (EXT 2) | 입력 저항: 약 20 kΩ (50mV ~ 2V 레인지) | |
| 연속 최대 허용 입력 | 전압 입력단 | 피크치 1.5 kV 또는 RMS 1 kV 중 작은 값 |
| 전류 직접 입력단 | 피크치 100 A 또는 RMS 30 A 중 작은 값 | |
| 센서 입력단 | 정격 레인지의 5배 이하의 피크치 | |
| 대역폭 / 동상 전압 | 기본 입력 규격 | 대역폭: DC, 0.1 Hz ~ 100 kHz | 연속 최대 동상 전압: 600 Vrms, CAT II |
| 필터 (Filters) | 라인 / 주파수 필터 | 라인 필터: OFF / ON (차단 주파수 500 Hz) | 주파수 필터: OFF / ON (차단 주파수 500 Hz) |
| A/D 컨버터 | 변환 속도 및 분해능 | 전압/전류 동시 변환, 분해능 16비트, 최대 변환 속도 약 300 kHz |
| 디스플레이 갱신 주기 | 표시 주기 | 10개 수치 항목: 200 ms (데이터 갱신 주기 100ms 시) | Matrix / All Items: 500 ms | 파형 갱신: 약 1초 |
| 2. 전압 및 전류 정확도 (VOLTAGE & CURRENT ACCURACY) | ||
| 측정 보증 조건 | 환경 및 예열 | 온도 23 ± 5 °C, 습도 30~75% RH, 정현파 CF=3, 동상 전압 0V, 30분 예열 후 영점 보정, 갱신 주기 250ms (200Hz 이하 측정 시 주파수 필터 ON) |
| 주파수 대역별 기본 정확도 | DC / 0.1 Hz ≤ f < 45 Hz | ±(읽기값의 0.1% + 레인지의 0.2%) |
| 45 Hz ≤ f ≤ 66 Hz | ±(읽기값의 0.1% + 레인지의 0.05%) | |
| 66 Hz < f ≤ 1 kHz | ±(읽기값의 0.1% + 레인지의 0.2%) | |
| 1 kHz < f ≤ 10 kHz | ±[(0.07 × f)% of reading + 레인지의 0.3%] (f 단위: kHz) | |
| 10 kHz < f ≤ 100 kHz | ±(읽기값의 0.5% + 레인지의 0.5%) ± [{0.04 × (f - 10)}% of reading] (f 단위: kHz) * 750V 초과 전압의 30kHz ~ 100kHz 대역 수치는 참고용입니다. |
|
| 온도 계수 가산 | 5 ~ 18 °C 또는 28 ~ 40 °C 범위에서 읽기값의 ±0.03%/°C 추가 가산 | |
| 필터 및 CF 영향 | 추가 오차 규격 | 라인 필터 ON: 45~66 Hz에서 0.3% 가산, <45 Hz에서 0.1% 가산 CF=6 또는 6A 설정 시: CF=3 기준 측정 레인지 오차의 2배 적용 갱신 주기 100ms / Auto 시: 0.1 Hz ~ 1 kHz 대역에 읽기값의 0.05% 가산 |
| 온도 영향 오차 가산 (영점 보정/레인지 변경 후) |
DC 전압 / 전류 직접 입력 | DC 전압: 레인지의 0.02%/°C 가산 | DC 전류(0.5A~20A): 500 μA/°C 가산 |
| 센서 입력 (EXT 1 / EXT 2) | EXT 1: 1 mV/°C 가산 | EXT 2: 50 μV/°C 가산 | |
| 3. 유효 전력 및 연산 파라미터 정확도 (ACTIVE POWER ACCURACY) | ||
| 유효전력 정확도 (역률 PF = 1 기준) |
DC | ±(읽기값의 0.1% + 레인지의 0.2%) |
| 0.1 Hz ≤ f < 45 Hz | ±(읽기값의 0.3% + 레인지의 0.2%) | |
| 45 Hz ≤ f ≤ 66 Hz | ±(읽기값의 0.1% + 레인지의 0.05%) | |
| 66 Hz < f ≤ 1 kHz | ±(읽기값의 0.2% + 레인지의 0.2%) | |
| 1 kHz < f ≤ 10 kHz | ±(읽기값의 0.1% + 레인지의 0.3%) ± [{0.067 × (f - 1)}% of reading] (f: kHz) | |
| 10 kHz < f ≤ 100 kHz | ±(읽기값의 0.5% + 레인지의 0.5%) ± [{0.09 × (f - 10)}% of reading] (f: kHz) | |
| 역률 영향 오차 (PF Influence) | 역률 λ = 0 일 때 | 45~66 Hz: S의 ±0.1% | 100 kHz 이하: S의 ±[(0.1 + 0.15 × f)%] (f: kHz, 참고값) |
| 0 < λ < 1 일 때 (Φ: 위상각) | (전력 읽기값) × [전력 읽기 오차% + 전력 레인지% × (전력 레인지 / 표시 피상전력값) + {tanΦ × (λ=0 영향%)}] | |
| 연산 파라미터 정확도 | 피상 전력 S / 무효 전력 Q | S: 전압 정확도 + 전류 정확도 | Q: S 정확도 + (√(1.0004 - λ²) - √(1 - λ²)) × 100% |
| 역률 λ 정확도 | ±[(λ - λ/1.0002) + |cosΦ - cos(Φ + sin⁻¹(λ=0 영향%/100))|] ± 1 dgt (정격 입력 시) | |
| 위상차 Φ 정확도 | ±[|Φ - cos⁻¹(λ/1.0002)| + sin⁻¹(λ=0 영향%/100)] ± 1 dgt (정격 입력 시) | |
| 4. 측정 방식 및 오토 레인지 (MEASUREMENT & AUTO RANGE) | ||
| 측정 방식 / 결선 | 기본 측정 제원 | 디지털 샘플링 방식 / 단상 2선식 (1P2W) / 파고율(CF): 3 또는 6 (6A) / 수동 및 자동 레인지 |
| 오토 레인지 동작 조건 | 상향 (Range UP) | CF=3: Vrms/Irms > 레인지의 130% 또는 Vpk/Ipk > 300% 시 CF=6: Vrms/Irms > 레인지의 130% 또는 Vpk/Ipk > 600% 시 CF=6A: Vrms/Irms > 레인지의 260% 또는 Vpk/Ipk > 600% 시 |
| 하향 (Range DOWN) | Vrms/Irms ≤ 레인지의 30% 이고, 바로 아래 레인지의 125% 이하이며, Vpk/Ipk가 현재 레인지의 300%(CF=6 시 600%) 미만일 때 | |
| 표시 모드 / 동기 소스 | 화면 모드 | 표시: Vrms, VOLTAGE MEAN, AC, DC 전환 | 동기 소스: 전압, 전류, Auto 중 선택 |
| 측정 파라미터 | 지원 항목 (총 25종) | 전압: Vrms, Vmn, Vdc, Vac, V+pk, V-pk | 전류: Irms, Idc, Iac, I+pk, I-pk 전력: P, P+pk, P-pk, VA, VAR, PF, DEG | 기타: IHz, VHz, THDI, THDV, CFI, CFV, MCR, MATH |
| 5. 주파수 측정 및 적산 기능 (FREQUENCY & INTEGRATION) | ||
| 주파수 측정 범위 (데이터 갱신 주기별) |
갱신 주기별 범위 |
0.1s: 20 Hz ~ 100 kHz | 0.25s: 10 Hz ~ 100 kHz | 0.5s: 5 Hz ~ 100 kHz 1s: 2.0 Hz ~ 100 kHz | 2s: 1.0 Hz ~ 100 kHz | 5s: 0.5 Hz ~ 100 kHz 10s: 0.2 Hz ~ 100 kHz | 20s: 0.1 Hz ~ 100 kHz | Auto: 0.1 Hz ~ 100 kHz |
| 측정 레인지 / 필터 | 6개 레인지 자동 전환 (100mHz ~ 100kHz) / 주파수 필터: OFF/ON (차단 500 Hz) | |
| 측정 정확도 | ±(읽기값의 0.06%) (입력 신호가 레인지의 30% 이상 시 / CF=6, 6A 설정 시 60% 이상) | |
| 적산 기능 (Integration) | 동작 모드 / 타이머 | 수동(Manual), 표준(Standard), 반복(Repetitive) 모드 / 타이머: 00:00:00 ~ 9999:59:59 (±0.02%) |
| 적산 측정 정확도 | ±[전력 정확도 (또는 전류 정확도) + 읽기값의 0.1%] (고정 레인지 기준) | |
| 레인지 및 원격 제어 | 오토 레인지 또는 고정 레인지 지원 / 외부 원격 신호로 시작, 정지, 리셋 가능 (옵션) | |
| 6. 고조파 측정 사양 (HARMONIC MEASUREMENT - IEC 61000-4-7) | ||
| 측정 방식 / 주파수 | 기본 제원 | 전압, 전류, 전력 / 영교차 동시 계산 방식 / 주파수 범위: 10 Hz ~ 1.2 kHz |
| FFT 연산 데이터 길이 | 샘플 포인트 | 1024 포인트 (50Hz/60Hz 상용 주파수 규격 준수 및 갱신 주기 > 0.5초 시 4096 포인트 자동 전환) |
| 기본파별 분석 차수 | 4096 포인트 (50/60Hz) | 45~55 Hz (샘플 f×512, 윈도우 10, 최대 50차수) | 54~66 Hz (샘플 f×512, 윈도우 12, 최대 50차수) |
| 1024 포인트 (기타 대역) | 10~67 Hz (f×1024, 최대 50차수) | 67~150 Hz (f×512, 최대 32차수) 150~300 Hz (16차수) | 300~600 Hz (8차수) | 600~1200 Hz (4차수) |
|
| 고조파 측정 정확도 | 주파수 대역별 정밀도 |
10 Hz ≤ f < 45 Hz: 전압/전류 ±(0.15% rdg + 0.35% rng), 전력 ±(0.35% rdg + 0.50% rng) 45 Hz ≤ f < 440 Hz: 전압/전류 ±(0.15% rdg + 0.35% rng), 전력 ±(0.25% rdg + 0.50% rng) 440 Hz ≤ f < 1.2 kHz: 전압/전류 ±(0.20% rdg + 0.35% rng), 전력 ±(0.40% rdg + 0.50% rng) |
| 7. D/A 출력 및 원격 제어 옵션 (OPTIONS) | ||
| D/A 출력 사양 (옵션) | 전압 레벨 / 채널 수 | ±5 V FS (최대 약 ±7.5 V) / 12 채널 (D/A 변환 분해능: 16비트) |
| 출력 항목 | V, I, P, VA, VAR, PF, DEG, VHZ, IHZ, Vpk, Ipk, WP, WP±, q, q±, Off 채널별 설정 | |
| 정확도 / 부하 | ±(측정 항목 정확도 + FS의 0.2%) (FS=5V) / 최소 부하: 100 kΩ / 온도 계수: ±0.05% FS/°C | |
| 원격 제어 I/O (옵션) | 입출력 신호 | 입력: EXT HOLD, EXT TRIG, EXT START, EXT STOP, EXT RESET | 출력: INTEG BUSY (TTL, 부논리) |
| 8. 일반 시스템 사양 (GENERAL SPECIFICATIONS) | ||
| 사양 보증 조건 | 기준 동작 조건 | 온도: 23 °C ± 5 °C, 습도: < 80% RH (비응축), 1년 교정 주기, 워밍업 30분 이상, 표준 정현파, PF=1, CF=3 |
| 동작 및 보관 환경 | 환경 조건 | 동작: 0 °C ~ 40 °C (<70% RH @30~40°C, <50% RH @>40°C), 실내 전용, 고도 <2000m, 오염도 2 보관: -40 °C ~ 70 °C (<90% RH 비응축) |
| 전원 공급 / 소비 전력 | 전원 규격 | AC 100 ~ 240 V, 50/60 Hz / 최대 소비 전력: 35 VA |
| 외형 치수 및 중량 | 치수 및 무게 | 220 (W) × 132 (H) × 402.5 (D) mm (범퍼 제외) / 약 3.85 kg |
기본 액세서리
- 안전 지침 시트 × 1, 전원 코드 × 1
- GPM-8320 : 테스트 리드 GTL-209 × 2, 테스트 리드 GTL-212A × 2
- GPM-8330 : 테스트 리드 GTL-209 × 3, 테스트 리드 GTL-212A × 3
- CD × 1 (완전한 사용자 매뉴얼 및 USB 드라이버 포함)
- GTL-214 : DA12 케이블 (GPM-DA12 옵션이 장착된 GPM-8320/8330 전용)
- GPM-002 : 터미널 커버
옵션
- GPM-DA12 : GPIB + DA12 인터페이스 (케이블 GTL-214 포함)
옵션 액세서리
- GTL-209 : 테스트 리드, 바나나 잭 투 베어 와이어(Bare-wire), 약 1000mm
- GTL-212A : 테스트 리드, O형 단자 투 베어 와이어(Bare-wire), 약 1000mm
- GTL-214 : DA4 케이블, 약 1000mm
- GTL-232 : RS-232C 케이블, 9핀 암(Female) 투 9핀 널 모뎀(컴퓨터용), 약 2000mm
- GTL-246 : USB 케이블, A-B 타입, 약 1200mm
- GTL-258 : GPIB 케이블, 25핀 마이크로 D 커넥터, 약 1900mm
- GRA-452 : 랙 마운트 키트, 19인치 3U 사이즈
