> > GWINSTEK PEL-3000(H) 시리즈
- 프로그래머블 벤치탑 DC 전자부하, PEL-3000/PEL-3000H
- 입력 채널 : 1CH
- 입력 전압 : PEL-3000 (1.5V~150V), PEL-3000H (5V~800V)
- 입력 전류 : PEL-3000 (35A~420A), PEL-3000H (8.75A~105A)
- 입력 전력 : 175W ~ 2100W
- 인터페이스 : USB(Device/Host)/RS-232, GPIB/LAN(옵션)
온라인 견적요청
GW Instek의 PEL-3000A / PEL-3000AH 시리즈는 단일 채널 프로그래머블 고속·고정밀 DC 전자부하 시스템입니다. 0V~150V 동작 전압과 최대 16A/μs의 초고속 슬루 레이트를 갖춘 PEL-3000A 라인업은 상업용 및 산업용 컴퓨터 전원 장치(SPS) 평가에 최적화되어 있습니다. 0V~800V 고전압 동작과 최대 0.84A/μs 슬루 레이트를 제공하는 PEL-3000AH 라인업은 고전압 DC/DC 컨버터, EV 구동계 및 대용량 배터리 시스템의 엄격한 테스트 요구 조건을 충족합니다.
단독형 175W, 350W, 1050W 장비와 전용 2100W 부스터(Booster) 유닛의 조합을 지원합니다. 마스터 유닛과 최대 4대의 부스터 유닛을 동기 병렬 결선하여 단일 시스템 기준 최대 9,450W까지 용량을 자유롭게 확장할 수 있습니다. 직관적인 3.5인치 TFT LCD 화면, 기본 4종 및 복합 3종의 총 7가지 부하 제어 모드, 스텝당 최저 25μs 초고속 시퀀스, 배터리 방전 시험 자동화 및 돌입 전류를 방지하는 소프트 스타트(Soft Start) 기능을 완비하고 있습니다.
| 모델명 | 정격 전압 | 정격 전력 | 최대 전류 (최대 슬루 레이트) |
|---|---|---|---|
| PEL-3021A | 0 V ~ 150 V | 175 W | 35 A (2.5 A/μs) |
| PEL-3041A | 0 V ~ 150 V | 350 W | 70 A (5 A/μs) |
| PEL-3111A | 0 V ~ 150 V | 1,050 W | 210 A (16 A/μs) |
| PEL-3211A (부스터) | 0 V ~ 150 V | 2,100 W | 420 A (PEL-3111A 전용 확장) |
| PEL-3021AH | 0 V ~ 800 V | 175 W | 8.75 A (0.14 A/μs) |
| PEL-3041AH | 0 V ~ 800 V | 350 W | 17.5 A (0.28 A/μs) |
| PEL-3111AH | 0 V ~ 800 V | 1,050 W | 52.5 A (0.84 A/μs) |
| PEL-3211AH (부스터) | 0 V ~ 800 V | 2,100 W | 105 A (PEL-3111AH 전용 확장) |
PEL-3000A / PEL-3000AH 시리즈는 정밀 계측 회로와 다채로운 시험 알고리즘을 기본 탑재하여 연구개발(R&D), 품질 인증 및 양산 자동화 라인에 최적화된 유연성을 제공합니다.
- 최대 9,450W 마스터-슬레이브 병렬 운전: MIL 20핀 인터페이스 연결을 통해 마스터 유닛 1대와 부스터 유닛(PEL-3211A/AH) 최대 4대를 결선하여 대용량 9,450W 부하를 마스터 단일 제어로 안전하게 운용합니다.
- 7가지 종합 부하 제어 모드 지원: 기본 정전류(CC), 정전압(CV), 정저항(CR), 정전력(CP) 모드뿐만 아니라 전원 기기 손상을 방지하는 복합 CC+CV, CR+CV, CP+CV 모드를 완벽 지원합니다.
- 고속 슬루 레이트 및 동적(Dynamic) 부하 모드: 최대 16A/μs(PEL-3000A)의 급격한 전류 변동 제어와 0.0166Hz~20kHz 범위의 동적 스위칭을 지원하여 파워 서플라이의 과도 응답 특성을 완벽히 분석합니다.
- 일반(Normal) 및 고속(Fast) 시퀀스 제어: 스텝당 최저 25μs의 초고속 분해능을 제공하는 고속 시퀀스와 램프(Ramp) 경사 제어가 가능한 일반 시퀀스를 통해 복잡한 실차 주행 및 기동 전류 패턴을 PC 없이 모사합니다.
- 소프트 스타트(Soft Start) 기능 내장: 부하 투입 시 전류 상승 시간(1ms~200ms)을 설정하여 피시험기 전압의 급락 및 비단조 왜곡(Non-monotonic Increase) 현상을 방지합니다.
- 배터리 방전 시험 자동화 (BATT Test Automation): 방전 종지 전압(Stop Volt), 방전 시간(최대 999시간 59분 59초), 누적 용량(최대 9999.99Ah) 및 슬루 레이트를 설정하여 2차전지 방전 특성을 안전하고 정밀하게 계측합니다.
- 단일 키 OCP / OPP 자동 시험 기능: 전원 공급 장치의 과전류(OCP) 및 과전력(OPP) 보호 동작점을 고해상도로 자동 스캔하고 규격 부합 여부를 신속하게 판정합니다.

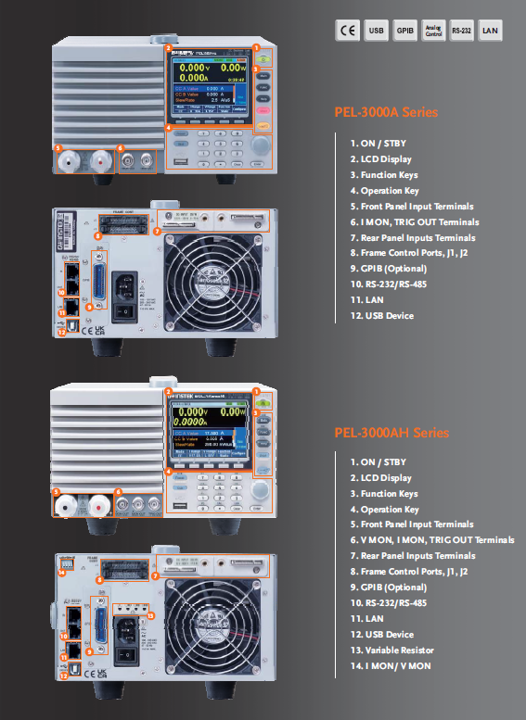

- BNC 실시간 모니터링 및 풍부한 통신 인터페이스: 전면 BNC 단자를 통해 전류 모니터(IMON), 전압 모니터(VMON, AH 시리즈 전용) 및 트리거 출력을 제공하며, USB, RS-232, RS-485, LAN 인터페이스를 기본 탑재했습니다.

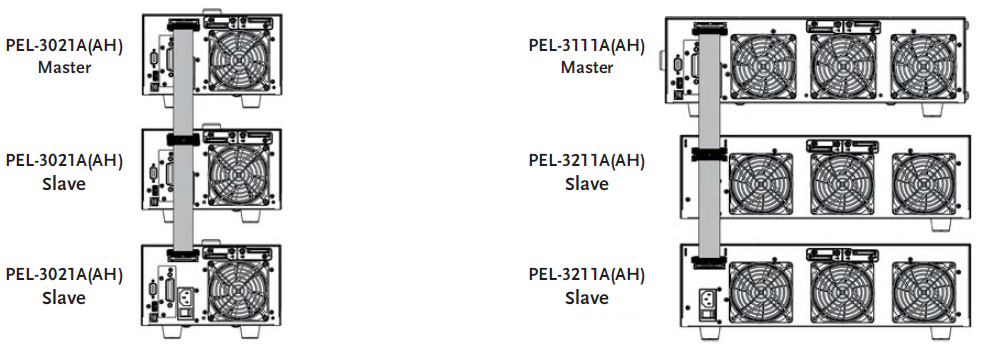

동일 모델 간 최대 5대 병렬 연결이 가능하며, 대용량 메인 프레임인 PEL-3111A/AH에 부스터 유닛(PEL-3211A/AH)을 최대 4대까지 병렬 연동하여 시스템 전체 부하 용량을 최대 9,450W까지 확장할 수 있습니다. 마스터 장비에 파라미터를 입력하면 전체 슬레이브 유닛으로 전류가 자동 동기 분담되어 단일 대용량 부하처럼 안전하게 제어됩니다.

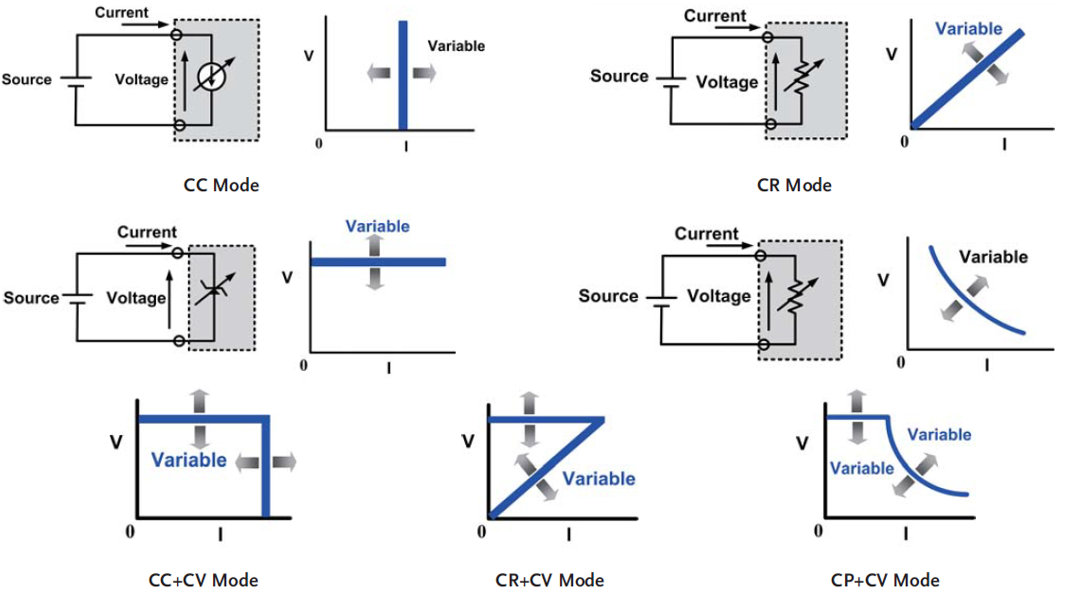

• 기본 모드: 정전류(CC), 정저항(CR), 정전압(CV), 정전력(CP) 모드를 통해 파워 서플라이의 전압 안정도 및 전류 제한을 정밀 검증합니다.
• +CV 복합 모드: CC, CR, CP 모드 구동 중 피시험기 허용치를 초과하는 전류가 유입될 때 전자부하가 자동으로 CV 모드로 전환되어 피시험 전원 기기의 파괴 및 과부하 소손을 원천 차단합니다.

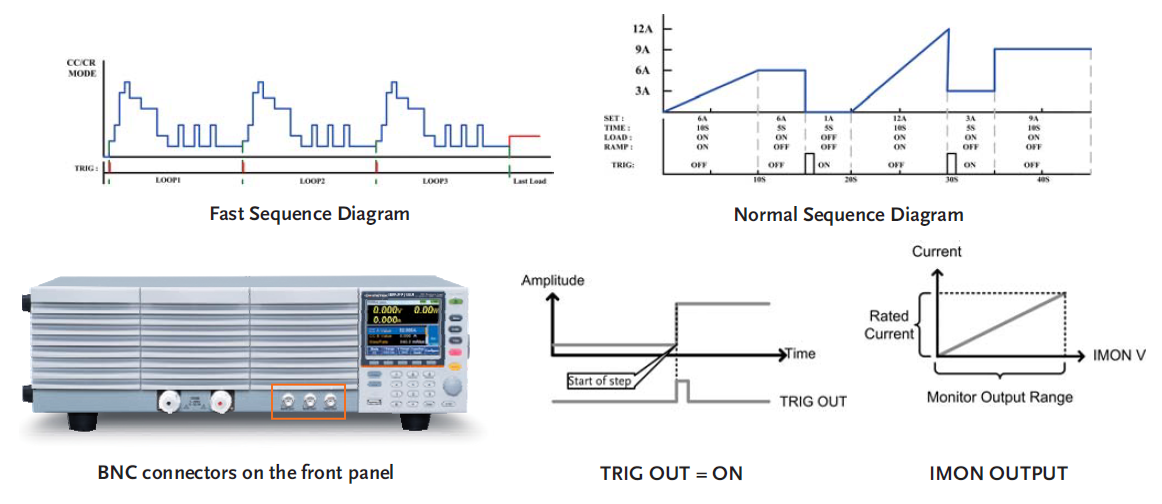

• 고속 시퀀스 (Fast Sequence): 스텝당 최저 25μs의 분해능으로 최대 2560스텝을 연속 실행하여 실제 부하의 고속 과도 변동 파형을 정밀 재현합니다.
• 일반 시퀀스 (Normal Sequence): 스텝당 10μs~999시간 범위 제어와 슬로프 형태의 램프(Ramp) 경사 제어를 지원합니다.
• BNC 실시간 계측: 전면 BNC 단자를 통해 오실로스코프로 실시간 부하 전류 파형(IMON)과 트리거 펄스(TRIG OUT)를 즉시 관측할 수 있습니다.

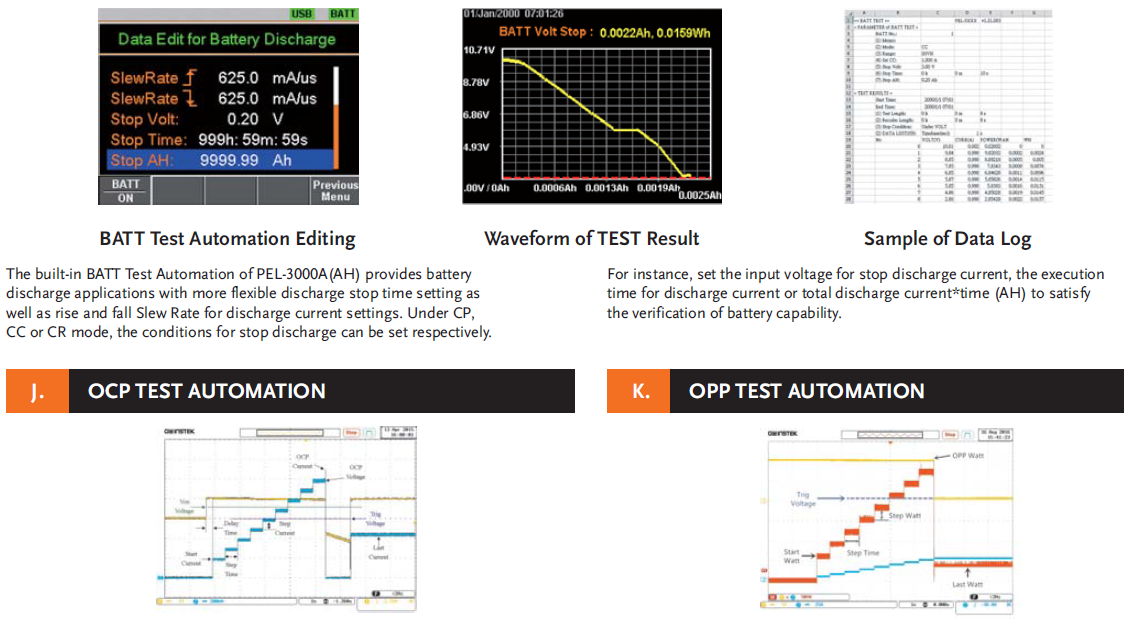

• 배터리 방전 평가: 최저 차단 전압(Stop Volt), 방전 시간(Stop Time), 누적 방전 용량(Stop AH) 조건을 지정하여 2차전지 셀의 과방전을 방지하며 용량 및 전압 강하 곡선을 도출합니다.
• OCP / OPP 자동 시험: 시작 전류/전력부터 종료점까지 스텝 단위로 부하를 점진 증가시키며 전원 공급기의 과전류 및 과전력 차단 동작점을 고해상도로 정밀 포착합니다.

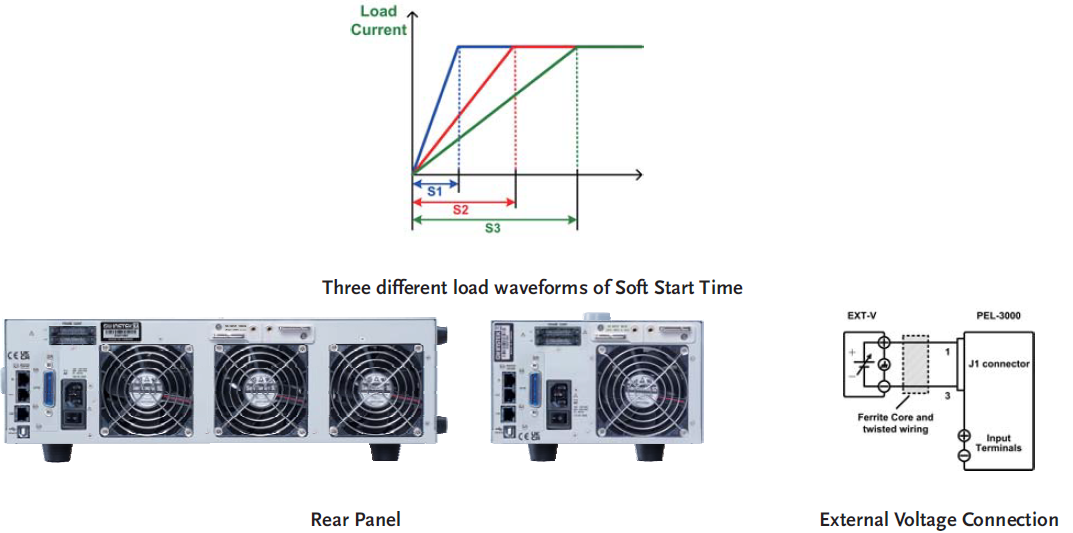

• 소프트 스타트: 전류 상승 시간(1ms~200ms)을 단계별로 지정하여 인덕턴스에 의한 과도 전압 급락과 소자 서지 파괴를 억제합니다.
• 아날로그 채널 제어: 후면 MIL 20핀 커넥터를 통해 0~10V 외부 전압 또는 0~10kΩ 저항을 인가하여 부하 전류를 외부 자동화 시스템과 0~100% 범위에서 실시간 연동 제어할 수 있습니다.
| PEL-3000A / PEL-3000AH 시리즈 통합 사양 (SPECIFICATIONS) | ||||
|---|---|---|---|---|
| 구분 / 정격 | PEL-3021A / AH | PEL-3041A / AH | PEL-3111A / AH | PEL-3211A / AH (Booster) |
| 1. 기본 입력 정격 사양 (RATINGS) | ||||
| 정격 전력 (Power) | 175 W | 350 W | 1050 W | 2100 W (부스터 전용) |
| PEL-3000A 전압 / 전류 | 0 ~ 150 V / 35 A | 0 ~ 150 V / 70 A | 0 ~ 150 V / 210 A | 0 ~ 150 V / 420 A |
| PEL-3000AH 전압 / 전류 | 0 ~ 800 V / 8.75 A | 0 ~ 800 V / 17.5 A | 0 ~ 800 V / 52.5 A | 0 ~ 800 V / 105 A |
| 최저 동작 전압 (3000A) | 0.75V @ 17.5A / 1.5V @ 35A | 0.75V @ 35A / 1.5V @ 70A | 0.75V @ 105A / 1.5V @ 210A | 0.75V @ 210A / 1.5V @ 420A |
| 최저 동작 전압 (3000AH) | 2.5V @ 4.375A / 5V @ 8.75A | 2.5V @ 8.75A / 5V @ 17.5A | 2.5V @ 26.25A / 5V @ 52.5A | 2.5V @ 52.5A / 5V @ 105A |
| 2. 정전류 모드 (CONSTANT CURRENT MODE) | ||||
| PEL-3000A 동작 범위 (High / Mid / Low) |
0 ~ 35 A 0 ~ 3.5 A 0 ~ 0.35 A |
0 ~ 70 A 0 ~ 7 A 0 ~ 0.7 A |
0 ~ 210 A 0 ~ 21 A 0 ~ 2.1 A |
0 ~ 420 A 0 ~ 42 A N/A |
| PEL-3000AH 동작 범위 (High / Mid / Low) |
0 ~ 8.75 A 0 ~ 875 mA 0 ~ 87.5 mA |
0 ~ 17.5 A 0 ~ 1.75 A 0 ~ 175 mA |
0 ~ 52.5 A 0 ~ 5.25 A 0 ~ 525 mA |
0 ~ 105 A 0 ~ 10.5 A 0 ~ 1.05 A |
| 설정 정확도 (3000A / AH) | High/Mid: ±(0.2% set + 0.1% F.S.) + Vin/Rin | Low: ±(0.2% set + 0.1% F.S.) + Vin/Rin (Rin: 3000A = 500kΩ, 3000AH = 3.24MΩ / 병렬 운전 시: ±(1.2% set + 1.1% F.S.)) |
|||
| 분해능 (PEL-3000A) | 1mA / 0.1mA / 0.01mA | 2mA / 0.2mA / 0.02mA | 10mA / 1mA / 0.1mA | 20mA / 2mA / N/A |
| 분해능 (PEL-3000AH) | 0.2mA / 20μA / 2μA | 0.4mA / 40μA / 4μA | 1.2mA / 120μA / 12μA | 2.4mA / 240μA / 24μA |
| 3. 정저항 모드 (CONSTANT RESISTANCE MODE) | ||||
| 동작 범위 (PEL-3000A) High / Mid / Low |
23.3S ~ 400μS 2.33S ~ 40μS 0.233S ~ 4μS |
46.6S ~ 800μS 4.66S ~ 80μS 0.466S ~ 8μS |
140S ~ 2.4mS 14S ~ 240μS 1.4S ~ 24μS |
280S ~ 4.8mS 28S ~ 484.8μS N/A |
| 동작 범위 (PEL-3000AH) High / Mid / Low |
1.75S ~ 30μS 175mS ~ 3μS 17.5mS ~ 0.3μS |
3.5S ~ 60μS 350mS ~ 6μS 35mS ~ 0.6μS |
10.5S ~ 180μS 1.05S ~ 18μS 105mS ~ 1.8μS |
21S ~ 360μS 2.1S ~ 36μS 210mS ~ 3.6μS |
| 설정 정확도 (CR 모드) | High/Mid: ±(0.5% set + 0.5% F.S.) + Vin/Rin | Low: ±(0.5% set + 0.5% F.S.) + Vin/Rin | |||
| 4. 정전압 모드 (CONSTANT VOLTAGE MODE) | ||||
| PEL-3000A 범위 / 분해능 | High: 1.5 V ~ 150 V (분해능 10 mV) / Low: 1.5 V ~ 15 V (분해능 1 mV) | |||
| PEL-3000AH 범위 / 분해능 | High: 5 V ~ 800 V (분해능 20 mV) / Low: 5 V ~ 80 V (분해능 2 mV) | |||
| 설정 정확도 (CV 모드) | PEL-3000A: ±(0.1% set + 0.1% F.S.) | PEL-3000AH: ±(0.2% set + 0.2% F.S.) | |||
| 5. 정전력 모드 (CONSTANT POWER MODE) | ||||
| 동작 범위 (PEL-3000A) High / Mid / Low |
17.5 ~ 175 W 1.75 ~ 17.5 W 0.175 ~ 1.75 W |
35 ~ 350 W 3.5 ~ 35 W 0.35 ~ 3.5 W |
105 ~ 1050 W 10.5 ~ 105 W 1.05 ~ 10.5 W |
210 ~ 2100 W 21 ~ 210 W N/A |
| 동작 범위 (PEL-3000AH) High / Mid / Low |
17.5 ~ 175 W 1.75 ~ 17.5 W 0.175 ~ 1.75 W |
35 ~ 350 W 3.5 ~ 35 W 0.35 ~ 3.5 W |
105 ~ 1050 W 10.5 ~ 105 W 1.05 ~ 10.5 W |
210 ~ 2100 W 21 ~ 210 W N/A |
| 설정 정확도 (CP 모드) | ±(0.6% set + 1.4% F.S.) + (Vin² / Rin) | |||
| 6. 슬루율 및 동적 모드 (SLEW RATE & DYNAMIC MODE) | ||||
| 최대 슬루율 (CC Mode High) | PEL-3000A: 2.5 A/μs PEL-3000AH: 0.14 A/μs |
PEL-3000A: 5 A/μs PEL-3000AH: 0.28 A/μs |
PEL-3000A: 16 A/μs PEL-3000AH: 0.84 A/μs |
N/A (마스터 연동 제어) |
| 슬루율 설정 정확도 | ±(10% set + 5 μs) | |||
| 동적 주기 (T1 & T2) | 0.025 ms ~ 10 ms (분해능: 1 μs) / 10 ms ~ 60 s (분해능: 1 ms) | 정확도: 100 ppm | |||
| 동적 전류 정확도 | ±0.4% F.S. (병렬 연결 시: ±(1.2% set + 1.1% F.S.)) | |||
| 7. 계측 리드백 (MEASUREMENT READBACK) | ||||
| 전압계 정확도 | ±(0.1% rdg + 0.1% F.S.) | |||
| 전류계 정확도 (단독 운전) | ±(0.2% rdg + 0.1% F.S.) | |||
| 전류계 정확도 (병렬 운전) | ±(1.2% rdg + 1.1% F.S.) | |||
| 8. 보호 기능 및 특수 제어 (PROTECTION & FUNCTIONS) | ||||
| 보호 기능 (Protection) | 과전압(OVP), 과전류(OCP), 과전력(OPP), 과열(OTP), 저전압(UVP), 역전압(RVP) | |||
| 소프트 스타트 (Soft Start) | OFF / ON 설정 가능 (1 ms ~ 200 ms, 분해능: 1 ms) | |||
| 배터리 방전 시험 (BATT) | 자동 차단 전압(UVP), 시험 시간(최대 999시간 59분 59초), 누적 방전 용량(최대 9999.99 Ah) 설정 지원 | |||
| 시퀀스 기능 (Sequence) | 고속 시퀀스(최단 25 μs/스텝, 1시퀀스 2560스텝) / 일반 시퀀스(최단 10 μs/스텝, 10시퀀스 각 2560스텝, Ramp 지원) | |||
| 병렬 확장 시스템 (Parallel) | 동일 모델 최대 5대 (최대 875 W) |
동일 모델 최대 5대 (최대 1,750 W) |
동일 모델 최대 5대 또는 부스터 4대 연동 |
PEL-3111A/AH 마스터에 최대 4대 연동 (최대 9.45 kW) |
| 9. 일반 시스템 사양 (GENERAL SPECIFICATIONS) | ||||
| 입력 전원 공급 규격 | 단상 AC 90 ~ 132 V / 180 ~ 250 V, 47 ~ 63 Hz | |||
| 통신 인터페이스 | 기본 탑재: USB Host/Device, RS-232C/RS-485, LAN / 옵션: GPIB | 부스터 전용 (마스터 제어) | ||
| 외형 치수 (W × H × D) | 213.8 × 124 × 400.5 mm (Half Rack) |
213.8 × 124 × 400.5 mm (Half Rack) |
427.8 × 124 × 400.5 mm (Full Rack) |
427.7 × 127.8 × 553.5 mm (Full Rack) |
| 제품 중량 (PEL-3000A) | 약 6 kg | 약 7 kg | 약 17 kg | 약 23 kg |
| 제품 중량 (PEL-3000AH) | 약 9 kg | 약 10 kg | 약 20 kg | 약 28 kg |
기본 액세서리
- 퀵 스타트 가이드, 전원 코드
- PEL-011 : 부하 입력 단자 커버
- PEL-012 : 단자 피팅 키트
- PEL-013 : 플렉시블 단자 커버
- PEL-014 : J1/J2 보호 플러그
- 전면 단자용 와셔
- GTL-255 : 프레임 링크 케이블 300mm (적층 장착 기기 간 연결용)
옵션 액세서리
- CR123A : 클록용 3V 리튬 배터리
- GRA-413-E : 부스터 PEL-3211A/AH용 랙 마운트 브래킷 (EIA 규격)
- GRA-413-J : 부스터 PEL-3211A/AH용 랙 마운트 브래킷 (JIS 규격)
- GRA-414-E : 랙 마운트 키트 (EIA 규격), 19인치, 3U 크기 (PEL-3021A(AH) / 3041A(AH) / 3111A(AH) 전용)
- GRA-414-J : 랙 마운트 키트 (JIS 규격), 19인치, 3U 크기 (PEL-3021A(AH) / 3041A(AH) / 3111A(AH) 전용)
- GTL-246 : USB 케이블 (A타입 - B타입)
- GTL-248 : GPIB 케이블, 2.0m
- GTL-259 : DB9 커넥터 to RJ45 RS-232 케이블
- GTL-260 : DB9 커넥터 to RJ45 RS-485 케이블
- GTL-261 : 시리얼 마스터 케이블 + 터미네이터, 0.5m
- GTL-262 : RS-485 슬레이브 케이블
- PEL-010 : 방진 필터 (Dust Filter)
- PEL-004 : GPIB 옵션
- PEL-005 : 구리 연결 플레이트 (Connect Cu Plate)
- PEL-006 : 구리 연결 플레이트 (Connect Cu Plate)
- PEL-007 : 구리 연결 플레이트 (Connect Cu Plate)
- PEL-008 : 구리 연결 플레이트 (Connect Cu Plate)
- PEL-009 : 구리 연결 플레이트 (Connect Cu Plate)
