PRODIGIT 3310G DC 전자로드 (75~800W)

정격 전압 : 60V/80V/250V/500V
정격 전력 : 75W/150W/300W/400W/800W
테스트 모드 내장 : 배터리 방전, BMS, 퓨즈/브레이커 Trip/Non-Trip, Short, OCP, OPP(과전류, 과전력 보호)
CC/CR/CV/CP/Dynamic, Short Operation 모드 및 병렬 작동 가능
전류/전력의 2배를 2초 간 견딜 수 있는 터보 모드
NTC 시뮬레이션 테스트 기능(옵션)
배터리 방전 전류 파형 시뮬레이션을 위한 9923 부하 전류 파형 발생기(옵션)
태양광 패널 MPPT CC, CR, CV 테스트 지원
옵션 인터페이스 : GPIB, RS-232, USB, LAN
3302G (1채널) / 3305G (2채널) / 3300G (4채널) 메인프레임을 이용한 150개의 상태 저장/불러오기

온라인 견적요청

제품설명
제품사양
액세서리
주문정보
다운로드

제품 소개

GW Instek의 차세대 3310G 시리즈는 전력 전자 및 배터리 충·방전 시험의 한계를 뛰어넘기 위해 개발된 모듈형 다채널 고성능 DC 전자부하(DC Electronic Load) 시스템입니다. 기존 3310F 시리즈의 신뢰성을 완벽히 계승하면서, 순간적으로 정격 전류와 전력을 최대 2배까지 증폭하는 혁신적인 터보 모드(Turbo Mode)를 기본 탑재하였습니다.

75W부터 800W(터보 모드 시 최대 1600W), 최대 500V/320A의 넓은 라인업을 제공하며 1슬롯(3302G), 2슬롯(3305G), 4슬롯(3300G) 메인프레임에 자유롭게 장착할 수 있습니다. 리튬 배터리 BMS 보호 회로 시험, 퓨즈 및 차단기 트립 시험, 배터리 과방전 방지 전용 CC+CV / CP+CV 모드 및 핫플러그 인돌입 서지 시험까지 완벽한 솔루션을 제공합니다.

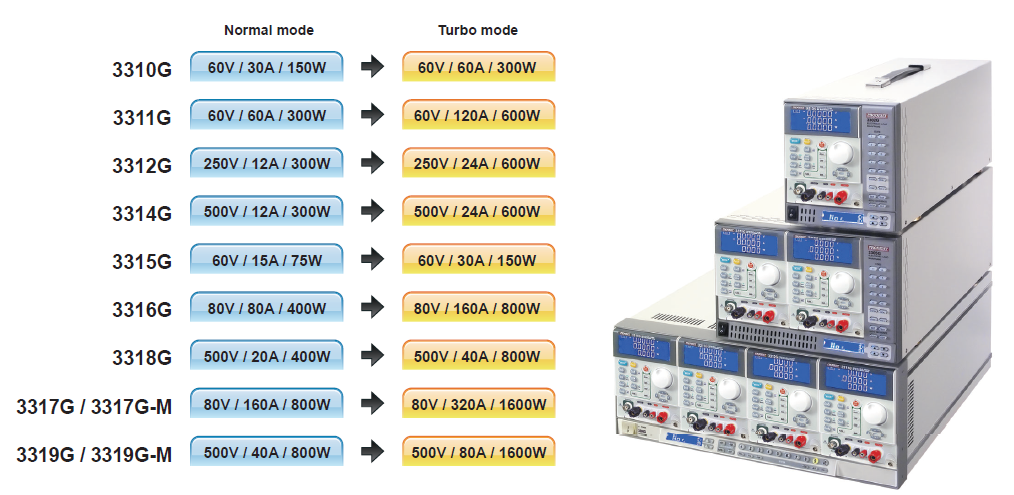

3310G 시리즈 모듈형 DC 전자부하 및 메인프레임 라인업

■ 3310G 시리즈 모듈별 일반 정격 및 2배 터보 모드(Turbo Mode) 사양

모듈 모델명	정격 전압	일반 모드 (Normal Mode)	터보 모드 (Turbo Mode 2x)
3315G	60 V	15 A / 75 W	30 A / 150 W
3310G	60 V	30 A / 150 W	60 A / 300 W
3311G	60 V	60 A / 300 W	120 A / 600 W
3312G	250 V	12 A / 300 W	24 A / 600 W
3314G	500 V	12 A / 300 W	24 A / 600 W
3316G	80 V	80 A / 400 W	160 A / 800 W
3318G	500 V	20 A / 400 W	40 A / 800 W
3317G / 3317G-M	80 V	160 A / 800 W	320 A / 1600 W
3319G / 3319G-M	500 V	40 A / 800 W	80 A / 1600 W

주요 특징 및 핵심 기술

3310G 시리즈는 전원 공급 장치, 배터리 팩 BMS, 전류 보호 부품의 과부하 시험 요구 조건을 만족하도록 다채로운 특수 제어 모드를 기본 탑재하고 있습니다.

■ 핵심 기술 특장점 요약

2배 순간 파워 터보 모드(Turbo Mode): 별도의 대용량 전자부하를 추가 구매할 필요 없이 최대 1초~2초간 2배의 전류 및 전력을 끌어당겨 OCP, OPP, Short, BMS, Fuse 시험을 고효율로 수행합니다.
배터리 과방전 방지 CC+CV / CP+CV 모드: 정전류(CC) 또는 정전력(CP) 방전 중 배터리 전압이 설정된 최저 허용 전압(CV Level)에 도달하면 자동으로 전압 유지 모드로 전환되어 배터리 영구 손상을 원천 방지합니다.
원터치 전용 단일키 시험(Short, OCP, OPP, BMS, Fuse): 복잡한 설정 없이 전면 패널의 원터치 키로 보호 동작 트립 전류점과 반응 시간(ms)을 고속 자동 스캔 및 계측합니다.
정밀 5디지트 미터 및 CV 병렬 구동 지원: V, A, W 실시간 동시 계측과 함께 일반적인 CC, CR, CP 모드뿐만 아니라 CV(정전압) 모드에서도 병렬 동기 운전(SYNC. Load ON)이 가능합니다.
태양광 패널 MPPT 및 NTC 모사 지원: P&O 알고리즘 기반 태양광 MPPT 평가 기능을 제공하며 메인프레임에 프로그래머블 NTC 저항 시뮬레이터 옵션(10kΩ/100kΩ)을 장착할 수 있습니다.

실전 애플리케이션 및 상세 시험 기능

■ 1. 전원 공급 장치 과부하 보호(OCP / OPP / Short) 시험

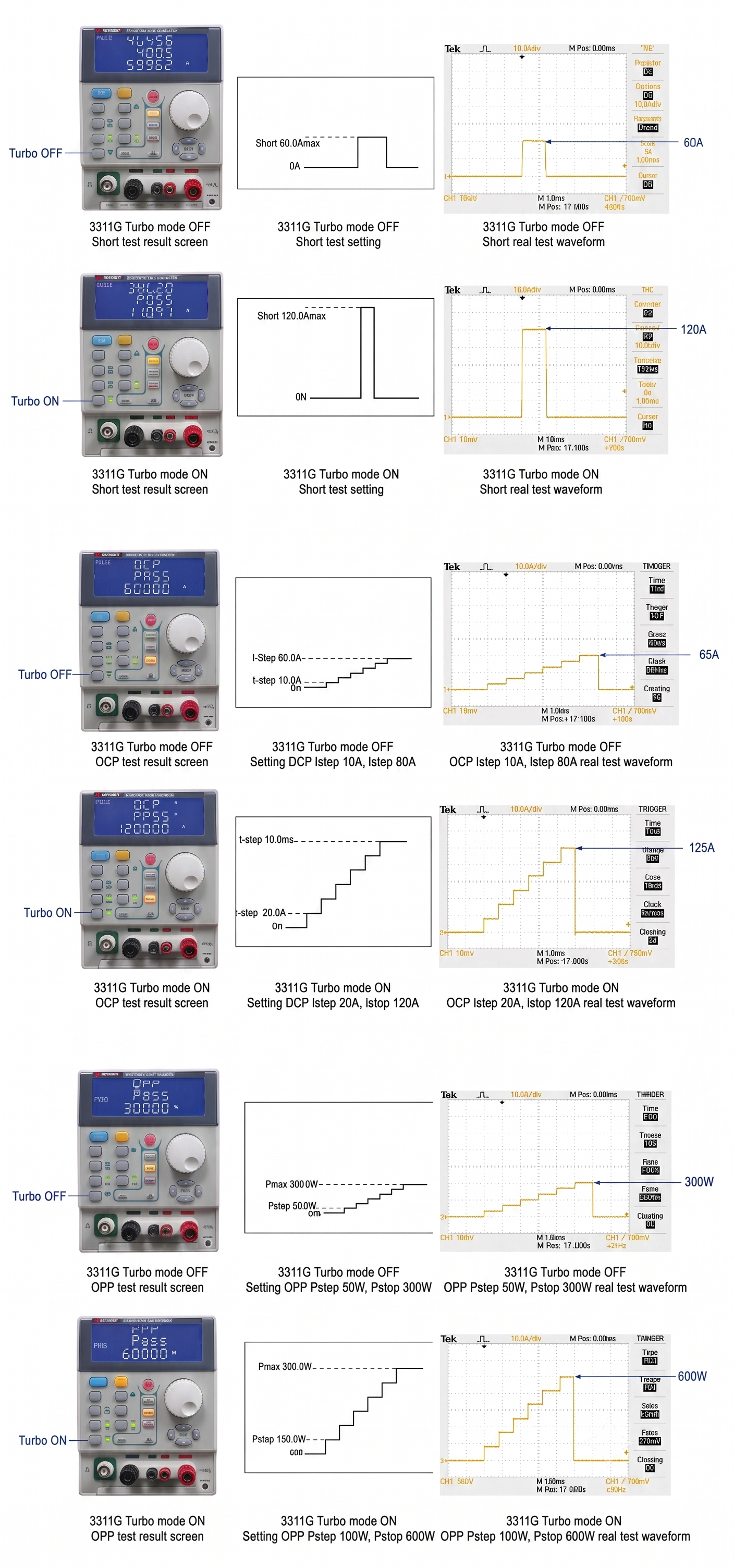

3310G 터보 모드 ON/OFF 단락 및 OCP/OPP 시험 파형 비교

일반 모드 vs 터보 모드(Turbo Mode ON) 가동 시 2배 전류/전력 인가 및 실제 트립 파형 비교

AC/DC 및 DC/DC 전원장치의 보호 시험 시 정격의 125%~150%를 초과하는 과전류 상태를 구현해야 합니다. 3310G는 3311G 기준 일반 60A/300W 정격을 터보 모드 가동 시 최대 120A/600W까지 순간 구동하여 실제 차단 전류값과 차단 동작 반응 시간(ms)을 정밀 계측합니다.

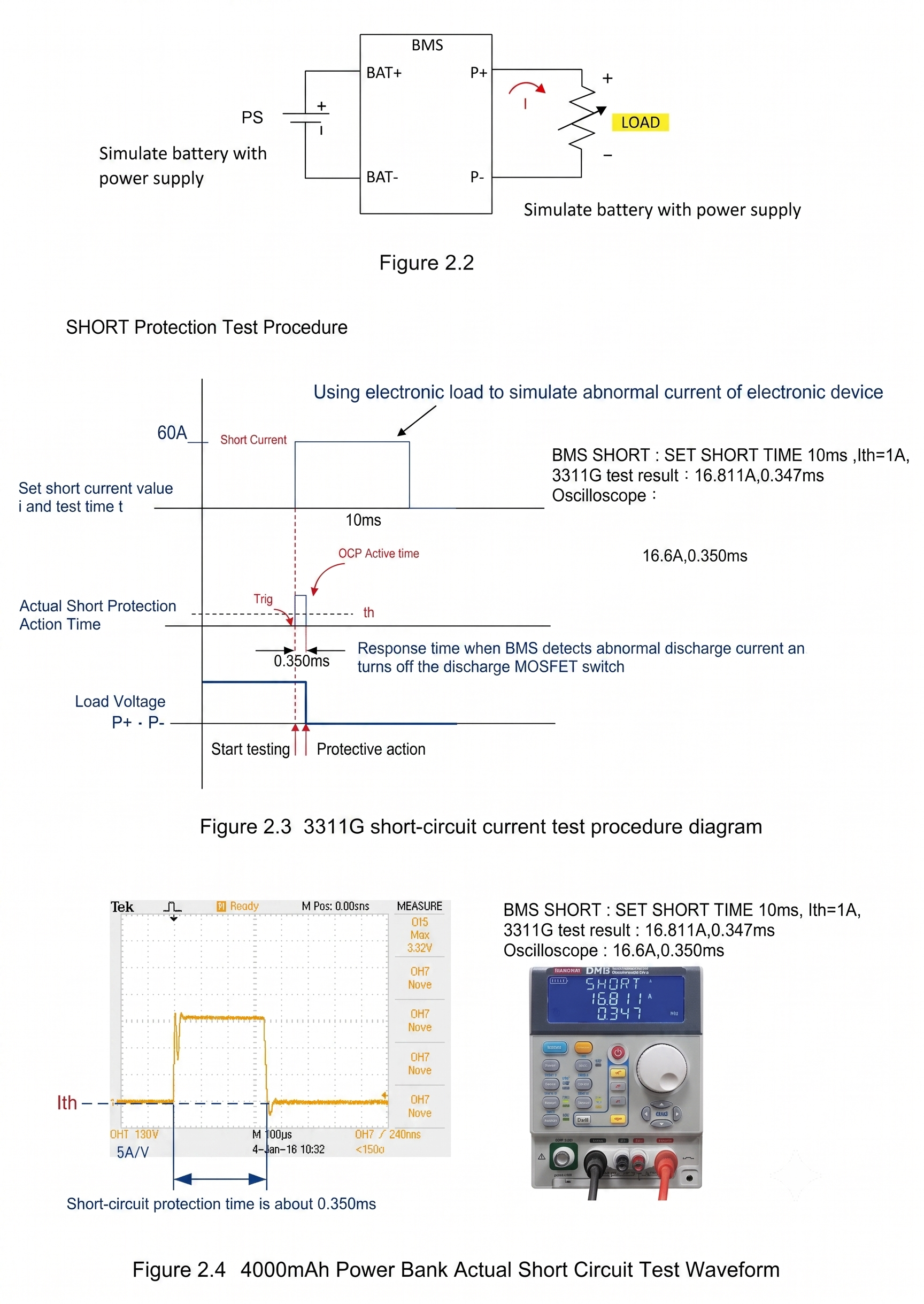

■ 2. 리튬 배터리 BMS 보호 회로(단락, OCCP, OCDP) 시험

BMS 내부 MOSFET 스위치 컷오프 응답 시간 및 최고 피크 전류 실시간 계측 메커니즘

• 단락 보호(Short) 시험: 설정된 임계 전류(Ith)부터 BMS MOSFET 스위치가 차단될 때까지의 실제 단락 보호 반응 시간(0.05ms~10ms 범위)과 최대 피크 전류를 실측합니다.
• 과충전(OCCP) 및 과방전(OCDP) 시험: 생산 라인 전수 검사용 단일 펄스(Single Pulse) 모드와 연구개발용 전류 스캔 연속 스텝 펄스(Continuous Step Pulse) 모드를 제공하여 BMS 보호 동작점과 시간을 정확하게 추종합니다.

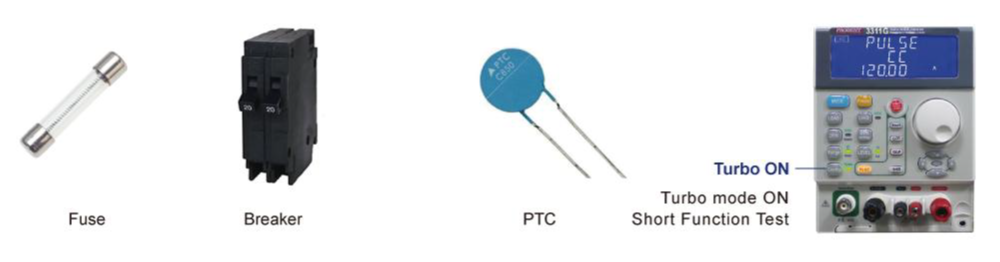

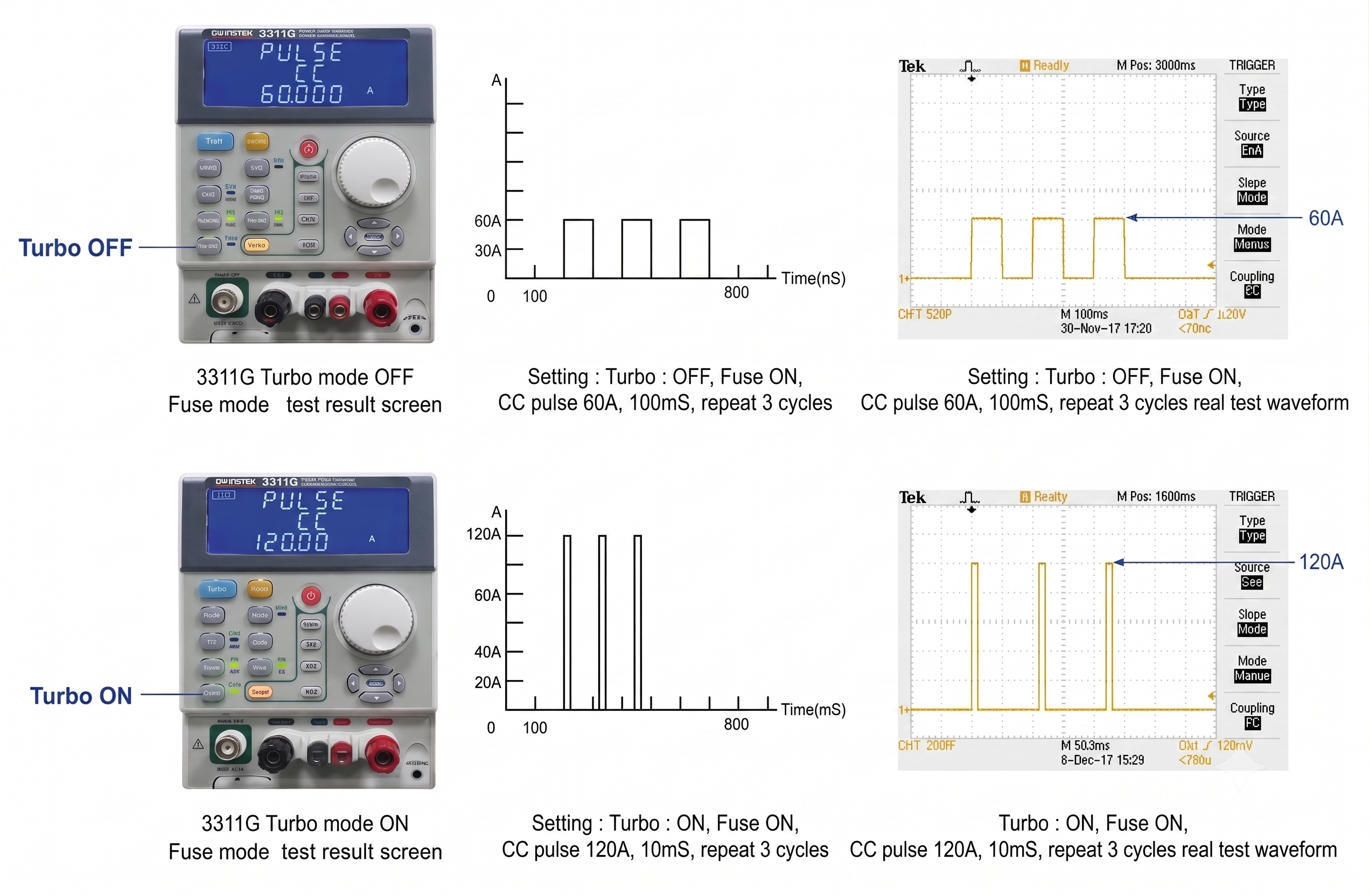

■ 3. 퓨즈, 차단기, PTC 전류 보호 소자(Trip / Non-Trip) 시험

2배 펄스 전류를 인가하여 융단 여부를 판별하는 Trip/Non-Trip 반복 사이클 시험

• Trip(용단) 시험: 정격을 초과하는 과전류 펄스를 인가하여 퓨즈가 정상적으로 단선되거나 차단기가 트립되는 용단 시간(ms)을 계측합니다.
• Non-Trip(미용단) 시험: 정상 부하 전류 조건에서 설정된 펄스 반복 사이클(0~255회) 동안 불필요한 오작동 없이 통전 상태를 유지하는지 신뢰성을 검증합니다.

■ 4. 용량성 기동 서지 및 핫플러그(Hot Plug-in) 돌입 전류 시험

최대 200% 서지 전류(10ms~2000ms, 1~5스텝)를 모사하는 기동 전압 안정도 평가

전자기기 기동 시 입력단 대용량 커패시터로 인해 유입되는 순간 돌입 전류(Surge Current)와 동작 중 부하 연결(Hot Plug-in) 상태를 1~5단계 서지 스텝으로 완벽히 모사하여 전원 공급기의 출력 전압 유지력을 검증합니다.

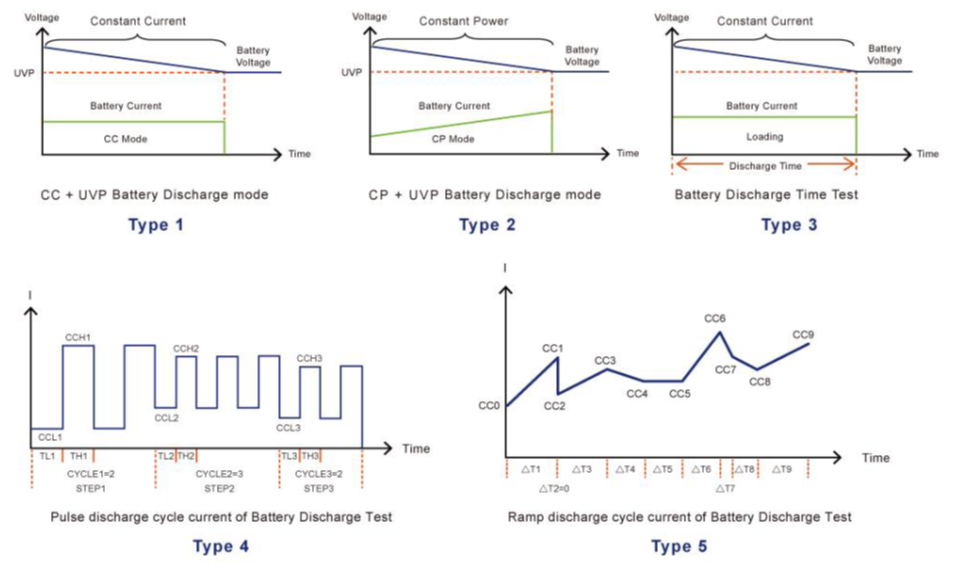

■ 5. 5가지 배터리 방전 시험 모드 (TYPE 1 ~ TYPE 5)

CC+UVP, CP+UVP, 방전 시간 시험 및 펄스/램프 사이클 수명 평가 모드

• Type 1 (CC + UVP): 정전류 방전 중 저전압 보호점(UVP) 도달 시 방전을 안전하게 자동 종료합니다.
• Type 2 (CP + UVP): 정전력 방전 중 UVP 도달 시 자동 종료되어 정확한 Wh 용량을 산출합니다.
• Type 3 (Discharge Time): 지정된 시간 동안 방전을 수행하며 축적된 Ah 용량을 화면에 표시합니다.
• Type 4 & Type 5 (Pulse / Ramp Cycle): 실제 동적 부하 환경을 모사하기 위해 계단식 펄스 전류 및 램프(Ramp) 전류를 주기적으로 인가하여 2차전지의 사이클 수명을 원격 평가합니다.

모델	3310G	3311G	3312G	3314G	3315G	3316G	3318G	3317G / 3317G-M	3319G / 3319G-M
1. 기본 정격 사양 (RATINGS)
정격 전력 (Normal / Turbo)	150W / 300W	300W / 600W	300W / 600W	300W / 600W	75W / 150W	400W / 800W	400W / 800W	800W / 1600W	800W / 1600W
정격 전류 (Normal / Turbo)	30A / 60A	60A / 120A	12A / 24A	12A / 24A	15A / 30A	80A / 160A	20A / 40A	160A / 320A	40A / 80A
정격 전압 (Voltage)	60V	60V	250V	500V	60V	80V	500V	80V	500V
최저 동작 전압 (Min. Operating V)	0.3V @ 30A	0.3V @ 60A	1V @ 12A	6V @ 12A	0.25V @ 15A	0.8V @ 80A	4V @ 20A	1.0V @ 160A	4V @ 40A
2. 보호 기능 (PROTECTIONS)
과전력 보호 (OPP)	105%	105%	105%	105%	105%	105%	105%	105%	105%
과전류 보호 (OCP)	105%	105%	105%	105%	105%	105%	105%	105%	105%
과전압 보호 (OVP)	105%	105%	105%	105%	105%	105%	105%	105%	105%
과열 보호 (OTP)	YES	YES	YES	YES	YES	YES	YES	YES	YES
3. 정전류 모드 (CONSTANT CURRENT MODE)
동작 범위 (Range)	0~3A / 0~30A	0~6A / 0~60A	0~1.2A / 0~12A	0~1.2A / 0~12A	0~1.5A / 0~15A	0~8.04A / 0~80A	0~2.04A / 0~20A	0~16.02A / 0~160A	0~4.02A / 0~40A
분해능 (Resolution)	0.05mA / 0.5mA	0.1mA / 1mA	0.02mA / 0.2mA	0.02mA / 0.2mA	0.0254mA / 0.25mA	0.134mA / 1.34mA	0.034mA / 0.34mA	0.267mA / 2.67mA	0.067mA / 0.67mA
정확도 (Accuracy)	±0.05% of (Setting + Range)
4. 정저항 모드 (CONSTANT RESISTANCE MODE)
동작 범위 (Range)	0.02Ω~2Ω / 2Ω~120kΩ	0.0083Ω~1Ω / 1Ω~60kΩ	0.08Ω~25Ω / 25Ω~1500kΩ	0.5Ω~50Ω / 50Ω~3000kΩ	0.02Ω~4Ω / 4Ω~240kΩ	0.0083Ω~1Ω / 1Ω~60kΩ	0.3Ω~30Ω / 30Ω~1800kΩ	0.00416Ω~0.5Ω / 0.5Ω~30kΩ	0.15Ω~15Ω / 15Ω~900kΩ
분해능 (Resolution)	0.033mΩ / 0.00833mS	0.0166mΩ / 0.0166mS	0.4166mΩ / 0.00066mS	0.8333mΩ / 0.000333mS	0.0666mΩ / 0.04166mS	0.0166mΩ / 0.0166mS	0.5mΩ / 0.000555mS	0.0083mΩ / 0.0166mS	0.25mΩ / 0.00111mS
정확도 (Accuracy)	±0.2% of (Setting + Range)
5. 정전압 및 정전력 모드 (CV & CP MODE)
CV 동작 범위	0~6V / 0~60V	0~6V / 0~60V	0~30V / 0~250V	0~60V / 0~500V	0~6V / 0~60V	0~8.04V / 0~80V	0~60V / 0~500V	0~8.04V / 0~80V	0~60V / 0~500V
CV 분해능 (Resolution)	0.1mV / 1mV	0.1mV / 1mV	1mV / 10mV	1mV / 10mV	0.1mV / 1mV	0.134mV / 1.34mV	1mV / 10mV	0.134mV / 1.34mV	1mV / 10mV
CV 정확도 (Accuracy)	±0.025% of (Setting + Range)
CP 동작 범위	0~15W / 0~150W	0~30W / 0~300W	0~30W / 0~300W	0~30W / 0~300W	0~7.5W / 0~75W	0~40.02W / 0~400W	0~40.02W / 0~400W	0~80.04W / 0~800W	0~80.04W / 0~800W
CP 분해능 (Resolution)	0.25mW / 2.5mW	0.5mW / 5mW	0.5mW / 5mW	1mW / 10mW	0.125mW / 1.25mW	0.667mW / 6.67mW	0.667mW / 6.67mW	1.334mW / 13.34mW	1.334mW / 13.34mW
CP 정확도 (Accuracy)	±0.1% of (Setting + Range)
6. 복합 제어 모드 (CC+CV / CP+CV MODE)
CV + 전류 제한 범위	60V / 30A	60V / 60A	250V / 12A	500V / 12A	60V / 15A	80V / 80A	500V / 20A	80V / 160A	500V / 40A
CV + 전력 제한 범위	60V / 150W	60V / 300W	250V / 300W	500V / 300W	60V / 75W	80V / 400W	500V / 400W	80V / 800W	500V / 800W
복합 모드 전압/전류 정확도	전압 설정: ±0.05% of (Setting + Range) / 전류 및 전력 제한: ±1.0% of (Setting + Range)
7. 터보 모드 및 전용 시험 기능 (TURBO & SPECIAL TEST MODES)
단락/OCP/OPP 최대 전류 (Turbo OFF / ON)	30A / 60A	60A / 120A	12A / 24A	12A / 24A	15A / 30A	80A / 160A	20A / 40A	160A / 320A	40A / 80A
단락 시험 시간 (Turbo OFF / ON)	Turbo OFF: 100ms ~ 10s 또는 Continue / Turbo ON: 100ms ~ 2000ms
OCP / OPP 스텝 시간 (Turbo OFF / ON)	Turbo OFF: 100ms / Turbo ON: 20ms
BMS 단락 시험 시간	0.05ms ~ 10ms (정확도: ±0.005ms ~ ±0.02ms)
BMS OCP 스텝 시간	0.05ms ~ 10ms / 11ms ~ 1000ms (정확도: ±0.005ms / ±0.2ms)
퓨즈 시험 (Fuse Test Mode)	Trip & Non-Trip 시간: r1: 1~5999ms / r2: 6~16383s (Turbo ON: 1~2000ms, 반복: 0~255)
서지 시험 전류 (Normal / Surge)	0~30A / 0~60A	0~60A / 0~120A	0~12A / 0~24A	0~12A / 0~24A	0~15A / 0~30A	0~80A / 0~160A	0~20A / 0~40A	0~160A / 0~320A	0~40A / 0~80A
태양광 MPPT 시험 모드	알고리즘: P&O / 모드: CV / 간격: 1000ms ~ 60000ms (분해능 1000ms)
8. 동적 부하 모드 (DYNAMIC MODE 50kHz)
동적 타이밍 (Thigh & Tlow)	0.010ms ~ 9999ms (분해능: 0.001ms ~ 1ms, 정확도: ±5% of Setting ± 10μs)
슬루레이트 (Slew Rate)	0.008~0.5A/μs 0.08~5A/μs	0.016~1A/μs 0.16~10A/μs	0.0008~0.05A/μs 0.008~0.5A/μs	0.0008~0.05A/μs 0.008~0.5A/μs	0.004~0.25A/μs 0.04~2.5A/μs	5.4~337.5mA/μs 54~3375mA/μs	1.28~80mA/μs 12.8~800mA/μs	10.8~675mA/μs 10.8~6750mA/μs	2.56~160mA/μs 25.6~1600mA/μs
9. 계측 리드백 미터 (5 DIGITAL READBACK)
전압 리드백 범위	6V / 60V	6V / 60V	30V / 250V	60V / 500V	6V / 60V	8.04V / 80V	60V / 500V	8.04V / 80V	60V / 500V
전압 리드백 정확도	±0.025% of (Reading + Range)
전류 리드백 범위	3A / 30A	6A / 60A	1.2A / 12A	1.2A / 12A	1.5A / 15A	8.04A / 80A	2.1A / 20A	16.02A / 160A	4.02A / 40A
전류 리드백 정확도	±0.05% of (Reading + Range)
전력 리드백 범위	15W / 150W	30W / 300W	30W / 300W	30W / 300W	7.5W / 75W	400W	400W	800W	800W
전력 리드백 정확도	±0.1% of (Reading + Range)
10. 일반 사양 및 단락 특성 (GENERAL SPECIFICATIONS)
전형적 단락 저항 (Short R)	0.0166 Ω	0.0083 Ω	0.08 Ω	0.5 Ω	0.02 Ω	0.009 Ω	0.15 Ω	0.006 Ω	0.15 Ω
최대 연속 단락 전류	30 A	60 A	12 A	12 A	15 A	80 A	20 A	160 A	40 A
모듈 외형 치수 (HxWxD mm)	143 x 108 x 412 mm (단일 폭 슬롯)							143 x 216 x 412 mm (2개 폭 슬롯)
모듈 중량 (Weight)	약 3.7 kg							약 7.4 kg

• 터보 모드 (Turbo Mode): 최대 1초 동안 정격 전류 및 전력의 최대 2배까지 부하를 인가하여 퓨즈, 브레이커, 배터리 BMS 및 단락/과부하 차단 시험을 완벽하게 지원합니다.
• 복합 제어 모드 (CC+CV, CP+CV): 정전압과 전류/전력 제한이 결합된 모드를 지원하여 배터리 충전기 에뮬레이션 및 전원 장치 보호 특성 시험에 최적화되어 있습니다.
• 메인프레임 및 통신 확장: 3302G(1슬롯), 3305G(2슬롯), 3300G(4슬롯) 메인프레임에 자유롭게 장착 가능하며 RS-232C, USB, LAN, GPIB 인터페이스를 지원합니다.

제품 구성 및 액세서리 안내

기본 액세서리

3310G 시리즈 작동 매뉴얼
로드 연결 케이블 100cm (적색 × 1개, 흑색 × 1개)
M6 육각나사 (L=16mm × 2개)
M6 너트 (× 2개)
M6 스프링 와셔 (Spring washer, × 2개)
금도금 와셔 FW 6.7×12.7×1.0 (Gold-plated washer, × 4개)

옵션 액세서리

GPIB + RS-232 인터페이스
RS-232 인터페이스
GPIB 인터페이스
USB 인터페이스
LAN 인터페이스
NTC 옵션 기능 : 10 kΩ 시뮬레이터 저항 (100 Ω ~ 500 kΩ)
NTC 옵션 기능 : 100 kΩ 시뮬레이터 저항 (1 kΩ ~ 5 MΩ)
GPIB 케이블 길이 1m
GPIB 케이블 길이 2m
USB A-B 타입 케이블 길이 1.8m

주문 정보
3310G	60V · 30A · 250W	DC 전자로드
3311G	60V · 60A · 350W	DC 전자로드
3312G	250V · 12A · 350W	DC 전자로드
3314G	500V · 12A · 300W	DC 전자로드
3315G	60V · 15A · 75W	DC 전자로드
3316G	80V · 80A · 400W	DC 전자로드
3318G	500V · 20A · 400W	DC 전자로드
액세서리 : 3310G 시리즈 작동 매뉴얼, 로드 연결 케이블 100cm (Red×1, Black×1), M6 육각나사 (L=16mm×2PCS), M6 너트(×2PCS), M6 Spring washer(×2PCS), Gold-plated washer FW 6.7×12.7×1.0 (×4PCS)

인터페이스
	USB(옵션), RS-232(옵션), LAN(옵션), GPIB(옵션)
옵션
9922	퀵 차지 컨트롤러
9923	Programmable DC 부하 전류 파형 발생기
BMS 보호	BMS 보호 기능 테스트
NTC 시뮬레이터	10㏀ NTC (100 ~500㏀)
	100㏀ NTC (1000 ~ 5㏁)
3302G	1채널 메인프레임
3305G	2채널 메인프레임
3300G	4채널 메인프레임
