PRODIGIT 3340G LED DC 전자로드 시뮬레이터 (150~300W)

  • 정격 전압 : 120V/300V/500V
  • 정격 전력 : 150W/300W
  • LED / CC / CR / CV / CP / Dynamic 모드
  • 외부 계전기를 통한 Short 테스트 (Short 고정부 옵션), 테스트 중 Short 시간 설정, Short 전압 측정 가능
  • PWM dimming test를 위한 제어신호 출력기능 내장
  • LED의 정방향 전압(Vd) 및 저항(Rd) 시뮬레이션 가능
  • Load ON/OFF 전압 Program 기능, GO/NOGO 체크
  • 옵션 인터페이스 : GPIB, RS-232, USB, LAN
  • 3302G (1채널) / 3305G (2채널) / 3300G (4채널) 메인프레임 연결을 통한 최대 150개의 상태 저장/불러오기
 온라인 견적요청
제품 소개

GW Instek의 3340G 시리즈는 LED 구동 전원 공급 장치(LED Driver) 시험 및 디밍(Dimming) 성능 평가에 특화된 차세대 모듈형 LED 전용 프로그래머블 DC 전자부하(LED DC Electronic Load Simulator)입니다. 실제 LED 소자의 순방향 전압 강하(Vd)와 등가 저항(Rd) 특성을 정밀하게 모사하는 전용 LED 부하 동작 모드를 탑재하여, 실제 LED를 연결하지 않고도 안정적이고 반복 가능한 드라이버 검증 환경을 구축합니다.

1슬롯(3302G), 2슬롯(3305G), 4슬롯(3300G) 메인프레임에 자유롭게 장착하여 유연한 다채널 시험 시스템을 구성할 수 있습니다. 특히 독립 절연된 디밍 제어 신호 발생 회로(0~12V 아날로그 및 PWM)를 내장하여 외부 신호 발생기 없이도 PWM 디밍 및 아날로그 디밍 제어 성능을 완벽하게 검증합니다.

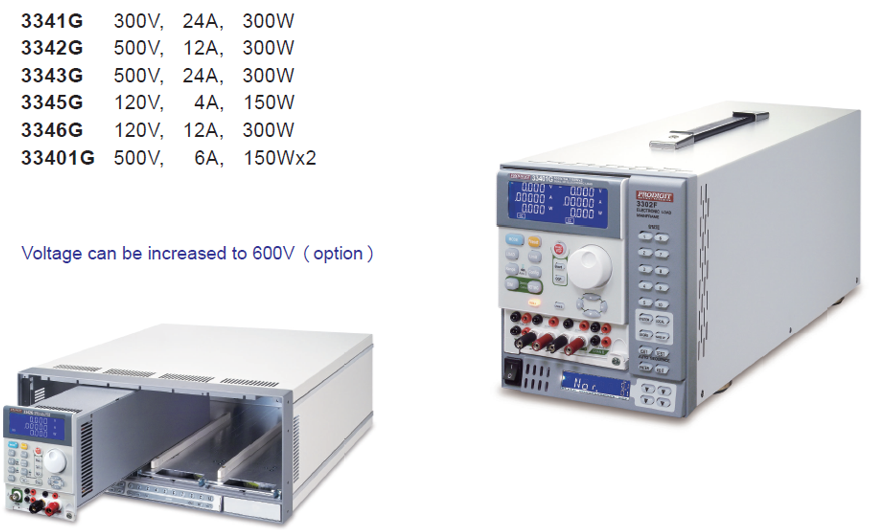

GW Instek 3340G 시리즈 LED 시뮬레이터 DC 전자부하 외관
3340G 시리즈 모듈형 LED DC 전자부하 및 메인프레임 시스템
■ 3340G 시리즈 주요 부하 모듈 라인업 사양
모듈 모델명 채널 구성 정격 전압 정격 전류 / 전력
3345G 단일 채널 120 V (옵션 600V) 4 A / 150 W
3346G 단일 채널 120 V (옵션 600V) 12 A / 300 W
3341G 단일 채널 300 V (옵션 600V) 24 A / 300 W
3342G 단일 채널 500 V (옵션 600V) 12 A / 300 W
3343G 단일 채널 500 V (옵션 600V) 24 A / 300 W
33401G 2채널 (Dual) 500 V (옵션 600V) 6 A / 150 W × 2
주요 특징 및 핵심 기술

3340G 시리즈는 LED 조명 전원 시험에 필수적인 전용 Vd/Rd 시뮬레이션 알고리즘과 고속 PWM 디밍 응답 특성을 갖추어, 연구개발(R&D), 품질 관리(QC) 및 대량 생산 검증에 최적화된 편의성을 제공합니다.

■ 핵심 기술 특장점 요약
  • LED 순방향 바이어스 전압(Vd) 및 동작 저항(Rd) 정밀 모사: 실제 LED 동작 V-I 특성 곡선을 그대로 재현하여, 기존 저항이나 전구 부하로는 검증할 수 없는 LED 드라이버의 실제 부하 응답 특성을 정밀 시험합니다.
  • 고속 PWM 디밍 시험 지원 (최대 25 kHz 광대역 대역폭): 고속 응답 설계를 통해 3345G 모델은 업계 최고 수준인 최대 25 kHz 입력 디밍 주파수를 지원하여 왜곡 없는 디밍 전류 파형을 분석합니다.
  • 독립 절연 디밍 제어 신호 출력 내장 (0~12V 아날로그 / PWM): 전면 또는 통신으로 제어되는 0~12V 아날로그 전압 및 주파수(DC~10 kHz)/듀티비(1%~99%) 가변 PWM 신호를 자체 출력하므로 외장 신호 발생기가 필요하지 않습니다.
  • 다채로운 복합 부하 제어 모드: LED 전용 모드뿐만 아니라 CC(정전류), CR(정저항), CV(정전압), CP(정전력), Dynamic 모드를 모두 지원하며, CC/CR/CP 모드는 물론 CV 모드에서도 병렬 연동 운전을 지원합니다.
  • 릴레이 구동 회로 내장 단락(Short) 시험: 외장 단락 릴레이 구동 회로를 기본 내장하여 단락 시간 설정 및 단락 시 전압/전류를 안전하게 계측합니다.
  • 고전압 600V 확장 옵션 및 5디지트 미터: 전압, 전류, 전력을 5자리 고해상도로 동시 계측하며, 옵션 추가 시 최대 600V 전압 사양까지 확장 가능합니다.
디밍 LED 드라이버 시험 솔루션 가이드

에너지 절감 및 스마트 조명 구현을 위해 디밍(Dimming) 기능이 적용된 LED 드라이버의 수요가 급증하고 있습니다. 3340G 시리즈는 전원측 TRIAC 위상 제어 디머 시험부터 부하측 아날로그(0~10V) 및 디지털 PWM 디밍 시험까지 통합 테스트 솔루션을 제공합니다.

■ 1. LED 조명 디밍 제어 메커니즘 (전원측 제어 vs 부하측 제어)

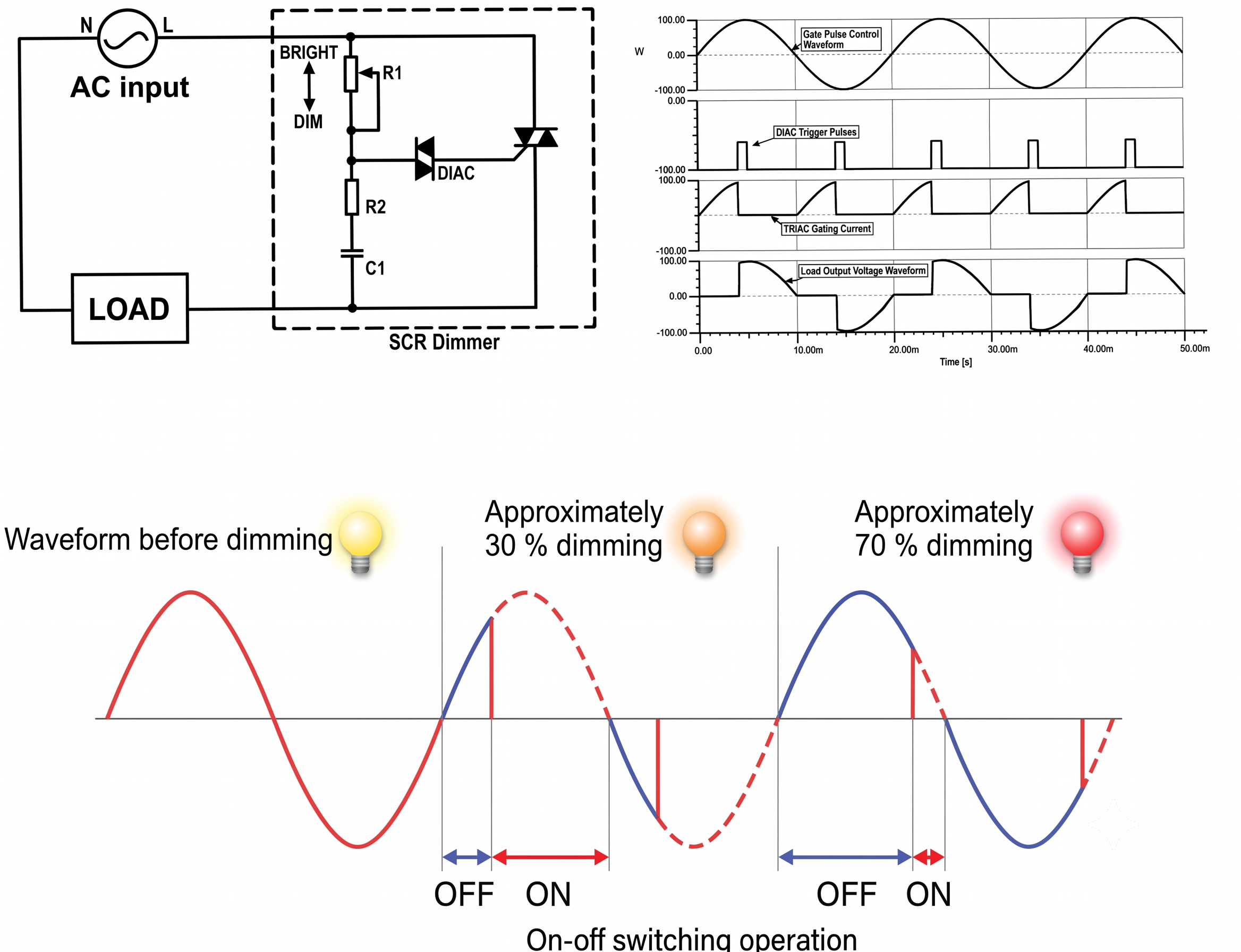

TRIAC 위상 제어 디머 파형 및 아날로그 vs PWM 디밍 전류 파형 비교
TRIAC 디머의 교류 위상각 제어 원리 및 LED 부하측 아날로그 / PWM 디밍 전류 비교 파형

• 전원측 위상 제어(TRIAC Dimming): 교류 입력 전압의 위상각(Phase Angle)을 차단하여 공급 전력을 제어하며, 디머블 LED 드라이버는 입력 위상 변화를 감지하여 LED 출력 전류를 조절합니다.
• 부하측 전류 제어(Analog vs PWM): 아날로그 디밍은 DC 전류 크기를 연속적으로 조절하며, 디지털 PWM 디밍은 펄스 듀티비(0%~100%)를 변조하여 평균 전류를 제어함으로써 광색 변화(Color Shift) 없는 완벽한 색채 일관성을 보장합니다.

■ 2. ASR 시리즈 연동 자동화 시험 및 드라이버 변환 효율 측정

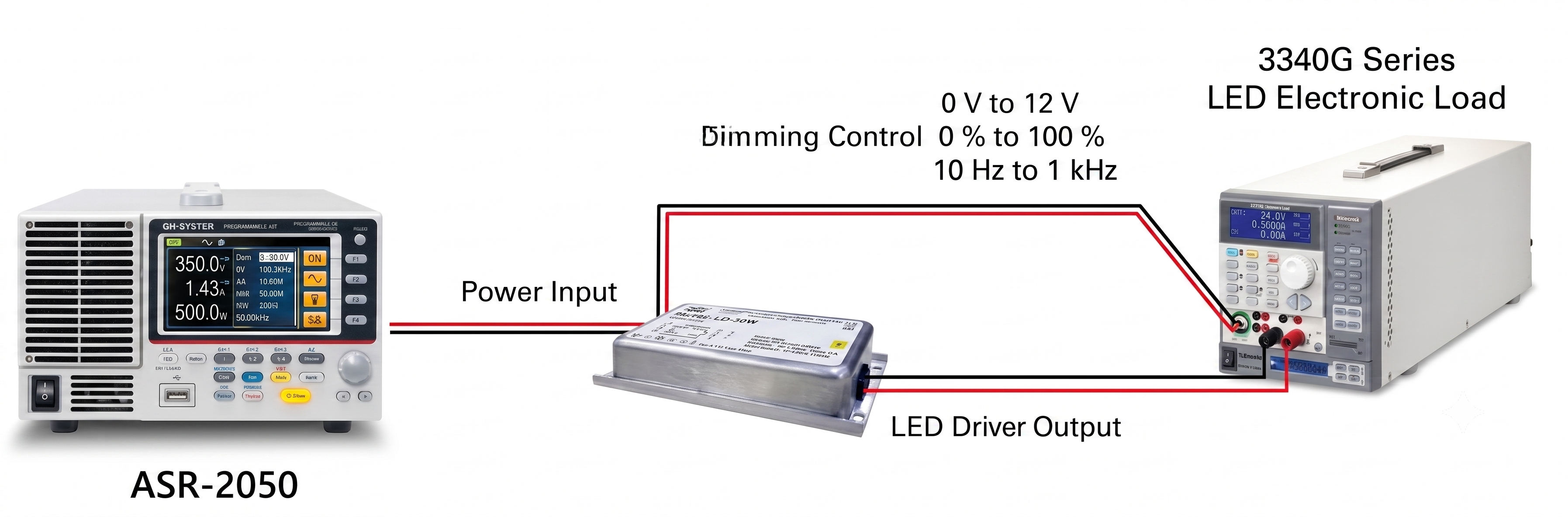

ASR-2050 전원 공급기와 3340G 전자부하를 연동한 LED 드라이버 효율 측정 결선도
ASR 전원 공급기(TRIAC 위상각 0°~180° 모의)와 3340G LED 전자부하 연동 효율 시험 구성도

수동 노브 조작식 실제 TRIAC 디머를 사용하는 기존 방식은 자동화 검증에 부적합합니다. GW Instek ASR 시리즈 AC 전원 공급기를 입력단에 연결하면 0°~180° 위상각을 PC 인터페이스로 자동 가변 모의할 수 있습니다. 또한 ASR 전원의 정밀 전력계와 3340G 전자부하의 부하측 전력 계측값을 결합하여 각 디밍 구간별 LED 드라이버 변환 효율을 정밀 산출합니다.

■ 3. 내장 독립 절연 디밍 제어 신호를 통한 초간편 검증

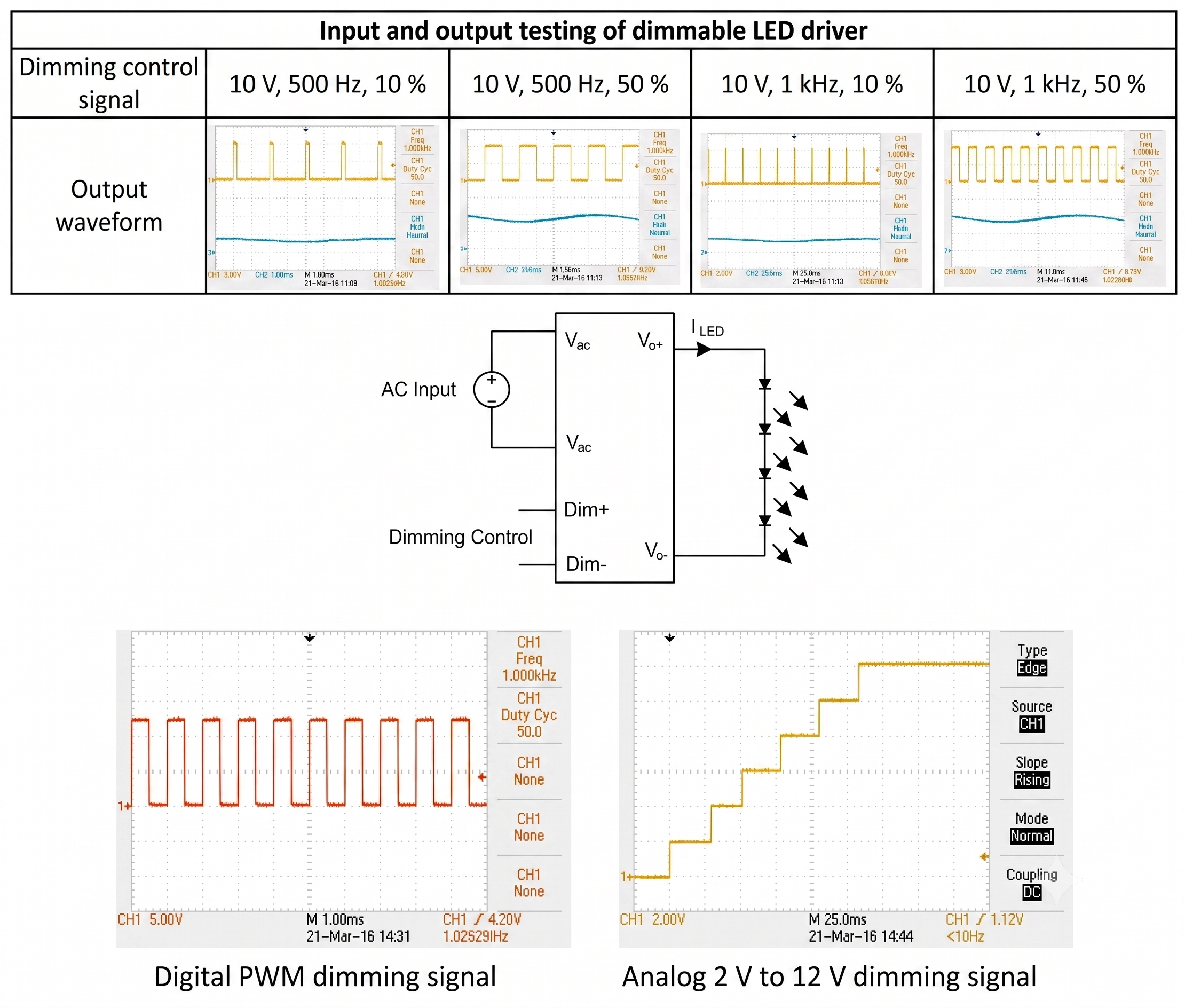

3340G 내장 디지털 PWM 디밍 및 아날로그 0~12V 제어 신호 파형
3340G 전면 패널 및 통신으로 생성되는 고정밀 PWM 디밍 신호와 계단식 아날로그 제어 신호

3340G 시리즈는 독립 절연된 디밍 제어 신호 발생 포트를 내장하고 있습니다. 0~12V 아날로그 전압 신호와 10Hz~10kHz(듀티비 1%~99%) 범위의 디지털 PWM 신호를 직접 출력하여 드라이버의 Dim+ / Dim- 단자에 인가할 수 있으므로, 고가의 외장 함수 발생기(Function Generator) 없이도 디밍 반응 특성을 손쉽고 경제적으로 검증할 수 있습니다.

모델 단일 채널 모듈 (Single Channel Modules) 듀얼 채널 모듈
3341G 3342G 3343G 3345G 3346G 33401G
1. 기본 정격 사양 (RATINGS)
정격 전력 (Power) 300 W 300 W 300 W 150 W 300 W 150 W × 2
정격 전류 (Current) 0 ~ 24 A 0 ~ 12 A 0 ~ 24 A 0 ~ 4 A 0 ~ 12 A 0 ~ 6 A × 2
정격 전압 (Voltage) 0 ~ 300 V 0 ~ 500 V 0 ~ 500 V 0 ~ 120 V 0 ~ 120 V 0 ~ 500 V
최저 동작 전압 (Min. Operating V) 1.0V @ 24A 6.0V @ 12A 3.0V @ 24A 1.0V @ 4A 1.5V @ 12A 4.0V @ 6A
2. 정전류 모드 (CONSTANT CURRENT MODE)
동작 범위 (Range) 0~2.4A /
0~24A		 0~1.2A /
0~12A		 0~2.4A /
0~24A		 0~0.8A /
0~4A		 0~2.4A /
0~12A		 0~1.5A /
0~6A
분해능 (Resolution) 0.04mA / 0.4mA 0.02mA / 0.2mA 0.04mA / 0.4mA 0.05mA / 0.2mA 0.05mA / 0.2mA 0.025mA / 0.1mA
정확도 (Accuracy) ±0.1% OF (SETTING + RANGE)
3. 정저항 모드 (CONSTANT RESISTANCE MODE)
동작 범위 (Range) 0.075Ω~3.75Ω /
15Ω~11.25kΩ		 0.75Ω~37.5Ω /
75Ω~56.25kΩ		 0.375Ω~18.75Ω /
37.5Ω~28.125kΩ		 0.75Ω~75Ω /
15Ω~11.25kΩ		 0.1Ω~12Ω /
2.5Ω~3kΩ		 1.5Ω~75Ω /
150Ω~7.5kΩ
분해능 (Resolution) 133.33μS / 266.66μS 13.333μS / 26.666μS 26.666μS / 53.333μS 66.666μS / 133.33μS 83.333μS / 166.66μS 8.333μS / 16.666μS
정확도 (Accuracy) ±0.2% OF (SETTING + RANGE)
4. 정전압 모드 (CONSTANT VOLTAGE MODE)
동작 범위 (Range) 30V / 150V / 300V 60V / 300V / 500V 60V / 300V / 500V 30V / 60V / 120V 12V / 60V / 120V 60V / 300V / 600V
분해능 (Resolution) 0.5mV / 2.5mV / 5mV 1mV / 5mV / 10mV 1mV / 5mV / 10mV 0.5mV / 1mV / 2mV 0.2mV / 1mV / 2mV 1mV / 5mV / 10mV
정확도 (Accuracy) ±0.05% OF (SETTING + RANGE)
5. 정전력 모드 (CONSTANT POWER MODE)
동작 범위 (Range) 0 ~ 300 W 0 ~ 300 W 0 ~ 300 W 0 ~ 150 W 0 ~ 300 W 0 ~ 150 W
분해능 (Resolution) 5 mW 5 mW 5 mW 2.5 mW 5 mW 2.5 mW
정확도 (Accuracy) ±0.5% OF (SETTING + RANGE)
6. LED 모의 시험 모드 (LED MODE)
Vo 전압 설정 범위 (LEDL/M/H) 30V / 150V / 300V 60V / 300V / 500V 60V / 300V / 500V 30V / 60V / 120V 12V / 60V / 120V 60V / 300V / 600V
Rd 저항 설정 분해능 16 Bits
Vd / Rd 설정 정확도 Vd: ±(0.05% of Setting + 0.1% of Range) / Rd: ±(0.05% of Setting + 0.1% of Range)
7. 동적 부하 모드 (DYNAMIC MODE)
시간 설정 (THIGH / TLOW) 0.050 ms ~ 9999 ms (분해능: 0.001 / 0.01 / 0.1 / 1 ms)
슬루레이트 (Slew Rate) 4.8~300 mA/μs
19.2~1200 mA/μs		 2.4~150 mA/μs
9.6~600 mA/μs		 4.8~300 mA/μs
19.2~1200 mA/μs		 0.8~50 mA/μs
3.2~200 mA/μs		 2.4~150 mA/μs
9.6~600 mA/μs		 1.2~75 mA/μs
4.8~300 mA/μs
최소 상승 시간 (Min. Rise Time) 20 μs (typical)
8. 계측 리드백 미터 (5 DIGITAL READBACK)
전압 리드백 범위 30V / 150V / 300V 60V / 300V / 500V 60V / 300V / 500V 30V / 60V / 120V 12V / 60V / 120V 60V / 300V / 600V
전압 리드백 정확도 ±0.025% OF (READING + RANGE)
전류 리드백 범위 2.4 A / 24 A 1.2 A / 12 A 2.4 A / 24 A 0.8 A / 4 A 2.4 A / 12 A 1.5 A / 6 A
전류 리드백 정확도 ±0.05% OF (READING + RANGE)
전력 리드백 범위 300 W 300 W 300 W 150 W 300 W 150 W
전력 리드백 정확도 ±0.1% OF (READING + RANGE)
9. 디밍 제어 및 시스템 제원 (DIMMING & GENERAL)
디밍 레벨 범위 / 분해능 0 V ~ 12 V / 0.048 V (정확도: ±1% of Setting + Range)
디밍 제어 주파수 범위 DC ~ 1 kHz DC ~ 1 kHz DC ~ 1 kHz DC ~ 10 kHz DC ~ 1 kHz DC ~ 1 kHz
디밍 듀티비 (Duty Range) 0.01 ~ 0.99 (1% ~ 99%) / 분해능: 0.01
단락 신호 출력 (Short Signal) 12 V / 100 mA max. (외부 단락 릴레이 구동 회로 내장)
모듈 외형 치수 (HxWxD mm) 143 × 108 × 405 mm (단일 슬롯 모듈 규격)
모듈 중량 (Weight) 약 3.5 kg
• LED 모의 부하 특성: LED의 순방향 바이어스 전압(Vd) 및 내부 저항(Rd)을 정밀하게 모의하여 LED 전원 구동 드라이버 시험에 최적화되어 있습니다.
• 초고속 PWM 디밍 지원: 3345G 모델은 최대 25kHz 전원 입력 디밍 주파수 및 DC~10kHz 디밍 제어 출력을 지원합니다.
• 메인프레임 및 통신 확장: 3302G(1슬롯), 3305G(2슬롯), 3300G(4슬롯) 메인프레임에 장착 가능하며 RS-232, GPIB, USB, LAN 옵션을 제공합니다.
제품 구성 및 액세서리 안내

주문 정보 (메인프레임)

  • 3302G : 단일 슬롯 메인프레임 (Single Slot Mainframe) [5.5kg / W:160 × H:177 × D:452 mm]
  • 3305G : 2슬롯 메인프레임 (Two Slot Mainframe) [7.5kg / W:269 × H:177 × D:452 mm]
  • 3300G : 4슬롯 메인프레임 (Four Slot Mainframe) [9.3kg / W:440 × H:177 × D:445 mm]

옵션 액세서리

  • GPIB + RS-232 인터페이스
  • RS-232 인터페이스
  • GPIB 인터페이스
  • USB 인터페이스
  • LAN 인터페이스
  • NTC 옵션 기능 : 10 kΩ 시뮬레이터 저항 (100 Ω ~ 500 kΩ)
  • NTC 옵션 기능 : 100 kΩ 시뮬레이터 저항 (1 kΩ ~ 5 MΩ)
  • GPIB 케이블 길이 1m
  • GPIB 케이블 길이 2m
  • USB A-B 타입 케이블 길이 1.8m



주문 정보

3341G



300V · 24A · 300W

LED DC 전자로드 시뮬레이터



3342G



500V · 12A · 300W

LED DC 전자로드 시뮬레이터



3343G



500V · 24A · 300W

LED DC 전자로드 시뮬레이터



3345G



120V ·  4A · 150W

LED DC 전자로드 시뮬레이터



3346G



120V · 12A · 300W

LED DC 전자로드 시뮬레이터



33401G



500V ·  6A · 150W (×2)

LED DC 전자로드 시뮬레이터



33402G



120V ·  2A ·  75W (×2)

LED DC 전자로드 시뮬레이터



33403G



120V ·  6A · 150W (×2)

LED DC 전자로드 시뮬레이터













인터페이스





USB(옵션), RS-232(옵션), LAN(옵션), GPIB(옵션)

옵션

전압



600V (3341G, 3342G, 3343G, 3345G, 3346G)

Fixture for short



Short를 위한 고정부

9923



Programmable DC 부하 전류 파형 발생기

3302G



1채널 메인프레임

3305G



2채널 메인프레임

3300G



4채널 메인프레임
