PRODIGIT 3350F & 3360F 고전력 DC 전자로드

정격 전압 : 60V/120V
정격 전력 : 600W/1200W/1800W
LCD 디스플레이, 5 디지트의 전압, 전류, 전력 동시출력 및 데이터 전송
OCP, OPP(과전류, 과전력 보호) 테스트 기능
CC/CR/CV/CP/Dynamic, Short Operation 모드
Short 전압, 전류 측정 가능
전류 상승/하강 Slew Rate 조절 가능
NTC 시뮬레이션, BMS 보호 테스트 기능(옵션)
배터리 방전 전류 시뮬레이션을 위한 9923 부하 전류 파형 발생기(옵션)
인터페이스 : GPIB(옵션), RS-232(옵션), USB(옵션), LAN(옵션)

온라인 견적요청

제품설명
제품사양
액세서리
주문정보
다운로드

제품 소개

GW Instek의 3350F/3360F 시리즈는 중대용량 전력 부하 시험을 위해 설계된 랙마운트형 고출력 프로그래머블 DC 전자부하(High Power DC Electronic Load) 시스템입니다. 1200W 및 1800W 전력 용량과 함께 60V 저전압 대전류 모델(최대 360A)부터 500V 고전압 모델(최대 60A)까지 총 8가지 세부 라인업을 제공하여 전원 장비 및 배터리 팩 검증 요구를 폭넓게 충족합니다.

독립된 전면 조작 노브와 푸시 버튼, 대형 LCD 화면 및 고정밀 5디지트 V/A/W 동시 계측 미터를 갖추고 있습니다. CC, CR, CV, CP 기본 부하 모드는 물론, 고속 Dynamic 모드, Short 단락 시험, OCP/OPP 자동화 측정 기능과 단일 키 조작을 지원하여 연구개발(R&D), 양산 라인 검사 및 ATE 자동화 시스템에 최적화된 성능을 발휘합니다.

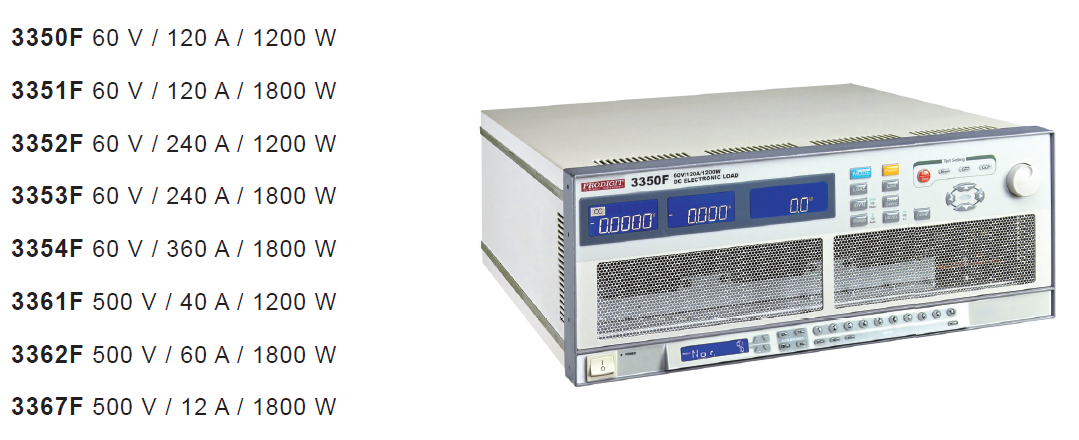

GW Instek 3350F/3360F 시리즈 고출력 DC 전자부하 외관

3350F/3360F 시리즈 고출력 DC 프로그래머블 전자부하 (1200W / 1800W)

■ 3350F / 3360F 시리즈 주요 모델별 정격 사양

모델명	동작 전압	최대 전류	정격 전력
3350F	60 V	120 A	1200 W
3351F	60 V	120 A	1800 W
3352F	60 V	240 A	1200 W
3353F	60 V	240 A	1800 W
3354F	60 V	360 A	1800 W
3361F	500 V	40 A	1200 W
3362F	500 V	60 A	1800 W
3367F	500 V	12 A	1800 W

주요 특징 및 핵심 기술

3350F/3360F 시리즈는 고정밀 측정 회로와 유연한 부하 제어 알고리즘을 탑재하여 스위칭 전원 공급 장치(SMPS), 충전기, 대용량 배터리 방전 평가에 필요한 필수 검증 기능을 제공합니다.

■ 핵심 기술 특장점 요약

정밀 5디지트 V/A/W 동시 계측 LCD: 전압, 전류, 전력 값을 대형 LCD 창에 실시간 동시 표시하며, 전압계 극성 선택(+, -)이 가능하여 역극성 및 배선 상태를 직관적으로 확인합니다.
독립 슬루 레이트 제어 Dynamic 모드: 정전류(CC) 및 정전력(CP) 모드에서 전류 상승/하강 속도(Slew Rate)를 개별 설정할 수 있어 급격한 부하 변동에 따른 전원 공급 장치의 과도 응답 특성을 정밀 분석합니다.
단일 키 OCP / OPP 자동 시험 기능: 복잡한 수동 조작 없이 전면 단일 키 조작으로 과전류 보호(OCP) 및 과전력 보호(OPP) 트립점을 신속하고 정확하게 자동 스캔 및 검증합니다.
단락(Short) 시험 및 타이밍 설정: 단락 동작 시간(Short Time) 설정과 함께 SHORT_VH, SHORT_VL 한계 전압을 지정할 수 있으며, 단락 상태에서의 전압과 전류를 정확히 계측합니다.
프로그래머블 로딩 전압 제어 및 GO/NG 판정: Load ON/OFF 전압을 프로그래밍하여 전원 기기의 기동 특성에 맞춰 부하 인입 시점을 제어하며, 사전 설정된 상·하한 리밋에 따른 GO/NG 자동 판정을 수행합니다.
150세트 시퀀스 메모리 및 확장 통신 인터페이스: 150세트의 테스트 파라미터 및 상태 메모리 저장/호출 기능을 지원하며, RS-232C, USB, LAN, GPIB 옵션 인터페이스를 통해 ATE 시스템과 완벽히 연동됩니다.

제품 세부 기능 및 시험 응용

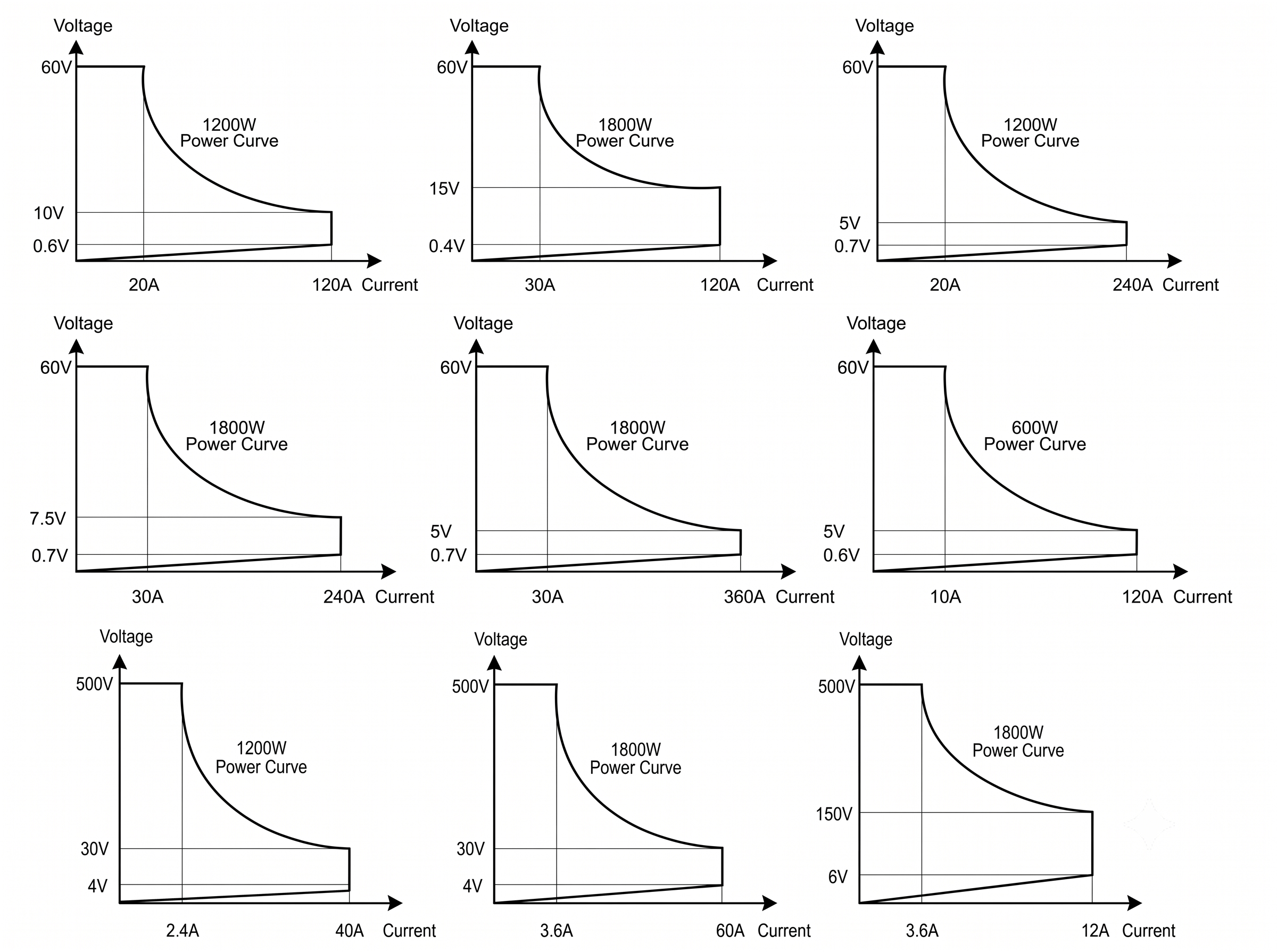

■ 1. 모델별 V-I 동작 파워 커브 (Power Operating Curve)

3350F/3360F 시리즈 60V 및 500V 동작 V-I 파워 특성 곡선

60V 저전압 대전류 영역 및 500V 고전압 영역 전력 동작 커브

3350F/3360F 시리즈는 넓은 V-I 동작 영역을 제공합니다. 60V 라인업은 0.4V~0.7V의 낮은 전압 조건에서도 최대 120A~360A의 대전류를 소모할 수 있어 단전지 및 저전압 대전류 전원 모듈 시험에 최적화되어 있으며, 500V 라인업은 12A~60A 사양으로 고전압 직류 전원 및 산업용 충전기 시험을 안정적으로 수행합니다.

■ 2. 배터리 방전 평가 및 실시간 전류 파형 모사 지원

• 배터리 방전 용량 시험: 정전류(CC) 및 정전력(CP) 방전 모드를 활용하여 2차전지의 방전 전압 곡선 및 용량을 정밀 평가하며, 방전 종료 조건을 지정하여 과방전으로 인한 셀 손상을 예방합니다.
• 9923 전류 파형 발생기 옵션 연동: 옵션 모듈인 9923 임의 전류 파형 발생기를 추가 장착하면 실제 차량 주행 패턴이나 동적 전자기기 사용 시 발생하는 복합 전류 방전 파형을 그대로 시뮬레이션할 수 있습니다.
• 4중 안전 보호 메커니즘: 과전압(OVP: 105%), 과전류(OCP: 105%), 과전력(OPP: 105%) 및 내부 과열 보호(OTP) 회로를 내장하여 이상 과도 조건 발생 시 부하를 즉각 차단하고 기기를 안전하게 보호합니다.

모델	3350F 시리즈 (60V 라인업)					3360F 시리즈 (500V 라인업)
모델	3350F	3351F	3352F	3353F	3354F	3361F	3362F	3367F
1. 입력 정격 (INPUT RATINGS)
정격 전력 (Power)	1200 W	1800 W	1200 W	1800 W	1800 W	1200 W	1800 W	1800 W
정격 전류 (Current)	0 ~ 120 A	0 ~ 120 A	0 ~ 240 A	0 ~ 240 A	0 ~ 360 A	0 ~ 40 A	0 ~ 60 A	0 ~ 12 A
정격 전압 (Voltage)	0 ~ 60 V	0 ~ 60 V	0 ~ 60 V	0 ~ 60 V	0 ~ 60 V	0 ~ 500 V	0 ~ 500 V	0 ~ 500 V
최저 동작 전압 (Min. Operating V)	0.6V @ 120A	0.4V @ 120A	0.7V @ 240A	0.7V @ 240A	0.7V @ 360A	4V @ 40A	4V @ 60A	6V @ 12A
2. 정전류 모드 (CONSTANT CURRENT MODE)
동작 범위 (Range)	0 ~ 12A / 0 ~ 120A	0 ~ 12A / 0 ~ 120A	0 ~ 24A / 0 ~ 240A	0 ~ 24A / 0 ~ 240A	0 ~ 36A / 0 ~ 360A	0 ~ 4.02A / 0 ~ 40.2A	0 ~ 6A / 0 ~ 60A	0 ~ 1.2A / 0 ~ 12A
분해능 (Resolution)	0.2mA / 2mA	0.2mA / 2mA	0.4mA / 4mA	0.4mA / 4mA	0.6mA / 6mA	0.067mA / 0.67mA	0.1mA / 1mA	0.02mA / 0.2mA
정확도 (Accuracy)	±0.1% OF (Setting + Range)
3. 정저항 모드 (CONSTANT RESISTANCE MODE)
동작 범위 (Range)	0.0083Ω ~ 0.5Ω / 0.5Ω ~ 30kΩ	0.0083Ω ~ 0.5Ω / 0.5Ω ~ 30kΩ	0.0041Ω ~ 0.25Ω / 0.25Ω ~ 15kΩ	0.0041Ω ~ 0.25Ω / 0.25Ω ~ 15kΩ	0.0027Ω ~ 0.167Ω / 0.167Ω ~ 10kΩ	0.25Ω ~ 15Ω / 15Ω ~ 900kΩ	0.1666Ω ~ 10Ω / 10Ω ~ 600kΩ	0.8333Ω ~ 50Ω / 50Ω ~ 3000kΩ
분해능 (Resolution)	0.0083mΩ / 0.033mS	0.0083mΩ / 0.033mS	0.0041mΩ / 0.066mS	0.0041mΩ / 0.066mS	0.0027mΩ / 0.1mS	0.25mΩ / 1.1111μS	0.1666mΩ / 1.6666μS	0.8333mΩ / 0.333μS
정확도 (Accuracy)	±0.2% OF (Setting + Range)
4. 정전압 모드 (CONSTANT VOLTAGE MODE)
동작 범위 (Range)	6V / 60V					60V / 500V
분해능 (Resolution)	0.1mV / 1mV					1mV / 10mV
정확도 (Accuracy)	±0.05% OF (Setting + Range)
5. 정전력 모드 (CONSTANT POWER MODE)
동작 범위 (Range)	120W / 1200W	120W / 1200W	180W / 1800W	180W / 1800W	180W / 1800W	120W / 1200W	180W / 1800W	180W / 1800W
분해능 (Resolution)	2mW / 20mW	2mW / 20mW	3mW / 30mW	3mW / 30mW	3mW / 30mW	2mW / 20mW	3mW / 30mW	3mW / 30mW
정확도 (Accuracy)	±0.5% OF (Setting + Range)
6. 동적 모드 (DYNAMIC MODE - CC)
시간 설정 (Thigh & Tlow)	0.050ms ~ 9.999ms / 99.99ms / 999.9ms / 9999ms
시간 분해능 / 정확도	0.001 / 0.01 / 0.1 / 1 ms (1μs / 10μs / 100μs / 1ms ± 50ppm)
슬루레이트 (Slew Rate)	8~500 mA/μs / 80~5000 mA/μs	8~500 mA/μs / 80~5000 mA/μs	0.016~1 A/μs / 0.16~10 A/μs	0.016~1 A/μs / 0.16~10 A/μs	0.024~1.5 A/μs / 0.24~15 A/μs	3.2~200 mA/μs / 32~2000 mA/μs	4.8~300 mA/μs / 48~3000 mA/μs	0.96~60 mA/μs / 9.6~600 mA/μs
슬루레이트 분해능	2 / 20 mA/μs	2 / 20 mA/μs	0.004 / 0.04 A/μs	0.004 / 0.04 A/μs	0.006 / 0.06 A/μs	0.8 / 8 mA/μs	1.2 / 12 mA/μs	0.24 / 2.4 mA/μs
최소 상승 시간 (Min. Rise Time)	24 μs (typical)					20 μs (typical)
동적 모드 전류 범위	12A / 120A	12A / 120A	24A / 240A	24A / 240A	36A / 360A	4.02A / 40.2A	6A / 60A	1.2A / 12A
동적 전류 분해능	0.2mA / 2mA	0.2mA / 2mA	0.4mA / 4mA	0.4mA / 4mA	0.6mA / 6mA	0.067mA / 0.67mA	0.1mA / 1mA	0.02mA / 0.2mA
7. 계측 리드백 미터 (5 DIGITAL READBACK)
전압 리드백 범위	0 ~ 6V / 60V (분해능: 0.1mV / 1mV)					0 ~ 60V / 600V (분해능: 0.001V / 0.01V)
전압 리드백 정확도	±0.025% OF (Reading + Range)
전류 리드백 범위	0 ~ 12A / 0 ~ 120A	0 ~ 12A / 0 ~ 120A	0 ~ 24A / 0 ~ 240A	0 ~ 24A / 0 ~ 240A	0 ~ 36A / 0 ~ 360A	0 ~ 4.02A / 0 ~ 40.2A	0 ~ 6A / 0 ~ 60A	0 ~ 1.2A / 0 ~ 12A
전류 리드백 분해능	0.2mA / 2mA	0.2mA / 2mA	0.4mA / 4mA	0.4mA / 4mA	0.6mA / 6mA	0.067mA / 0.67mA	0.1mA / 1mA	0.02mA / 0.2mA
전류 리드백 정확도	±0.1% OF (Reading + Range)
전력 리드백 범위	0 ~ 1200W	0 ~ 1200W	0 ~ 1800W	0 ~ 1800W	0 ~ 1800W	0 ~ 120W / 1200W	0 ~ 180W / 1800W	0 ~ 180W / 1800W
전력 리드백 분해능 / 정확도	0.01 W / ±0.125% OF (Reading + Range)
8. 보호 및 제어 기능 (PROTECTIONS & PROGRAM MODE)
보호 기능 (Protections)	OPP (105%), OCP (105%), OVP (105%), OTP (Yes)
프로그램 시퀀스 모드	F1-9 / 16 Steps, 체류 시간(Dwell): 0.1s ~ 9.9s (반복 9999회)
외부 아날로그 프로그래밍	0 ~ 10V (CC 모드 풀스케일 대응)
GO/NG 판정 기능	Voltage / Current / Power 판정 지원
9. 일반 제원 및 특성 (GENERAL SPECIFICATIONS)
로드 ON 전압 (Load ON V)	0.1 ~ 25.0 V (분해능: 0.1V, 정확도: 1% of Setting + 0.25V)					0.4 ~ 100.0 V (분해능: 0.4V, 정확도: 1% of Setting + 2.5V)
로드 OFF 전압 (Load OFF V)	0 ~ 25 V (전압계 분해능/정확도와 동일)					0 ~ 100 V (전압계 분해능/정확도와 동일)
최대 단락 전류 (Short Circuit)	120 A	120 A	240 A	240 A	360 A	40 A	60 A	12 A
소비 전력 / 온도 계수	최대 100 W / 100 ppm/°C (typical)
통신 인터페이스 (메인프레임)	옵션: RS-232, GPIB, USB, Ethernet, RS-232+GPIB
외형 치수 (H x W x D mm)	177 × 440 × 445 mm (6.97 × 17.3 × 17.5 inch)
제품 중량 (Weight)	19.4 kg	23.6 kg	19.4 kg	23.6 kg	23.6 kg	19.4 kg	23.6 kg	23.6 kg

• 고전력 독립형 부하 설계: 60V 계열(최대 360A/1800W) 및 500V 계열(최대 60A/1800W)로 구성된 고성능 DC 전자 로드 시리즈입니다.
• 동적 부하 및 슬루레이트: CC 및 CP 모드에서 독립적인 상승/하강 슬루레이트 설정이 가능하며, 최대 50kHz 고속 동적 시뮬레이션을 지원합니다.
• 9923 파형 발생기 연동: 옵션 9923 로드 전류 파형 발생기를 장착하여 실제 배터리 방전 전류 파형을 정밀하게 모의할 수 있습니다.

제품 구성 및 액세서리 안내

옵션 액세서리

RS232 인터페이스
GPIB 인터페이스
USB 인터페이스
LAN 인터페이스
GPIB 케이블 길이 1m
GPIB 케이블 길이 2m
USB A-B 타입 케이블 길이 1.8m

주문 정보
3350F	60V · 120A · 1200W	고전력 DC 전자로드
3351F	60V · 120A · 1800W	고전력 DC 전자로드
3352F	60V · 240A · 1200W	고전력 DC 전자로드
3353F	60V · 240A · 1800W	고전력 DC 전자로드
3354F	60V · 360A · 1800W	고전력 DC 전자로드
3356F	60V · 120A · 600W	고전력 DC 전자로드
3351F-05	120V · 120A · 1800W	고전력 DC 전자로드
3350F-06	120V · 120A · 1200W	고전력 DC 전자로드
3352F-05	120V · 240A · 1200W	고전력 DC 전자로드
3353F-06	120V · 240A · 1800W	고전력 DC 전자로드
3354F-06	120V · 360A · 1800W	고전력 DC 전자로드
3356F-05	120V · 120A · 600W	고전력 DC 전자로드
3356F-06	120V · 120A · 600W (부하 서지 포함)	고전력 DC 전자로드

인터페이스
	USB(옵션), RS-232(옵션), LAN(옵션), GPIB(옵션)
옵션
BMS 보호	BMS 보호 기능 테스트
9923	Programmable DC 부하 전류 파형 발생기
