> > PRODIGIT 34300E 시리즈 고전력 DC 전자로드 (5~40kW)
- 병렬 연결 기능을 통해 최대 320kW까지 전력 확장 가능
- 마스터/슬레이브(Master/Slave) 병렬 제어로 최대 8대까지 연결 가능
- 5디지트 전압(V) / 전류(A) / 전력(W) 미터 탑재
- 고속 측정 및 고속 통신 전송 지원
- 대형 LCD 디스플레이 적용, 로터리 노브(회전식 다이얼) 또는 푸시 버튼으로 설정값 조절 가능
- 전압, 전류, 전력(W) 값을 동시에 표시
- 역률 개선(PFC) 테스트 지원
- OCP(과전류 보호), OPP(과전력 보호) 자동 테스트 기능
- 초기 전원 켜짐(Power ON) 상태 설정 가능
- CC, CR, CV, CP, CC+CV(전류 제한 CV), CP+CV(전력 제한 CV), 동적(Dynamic) 및 단락(Short) 작동 모드 지원
- SHORT(단락) 시간 설정 가능
온라인 견적요청

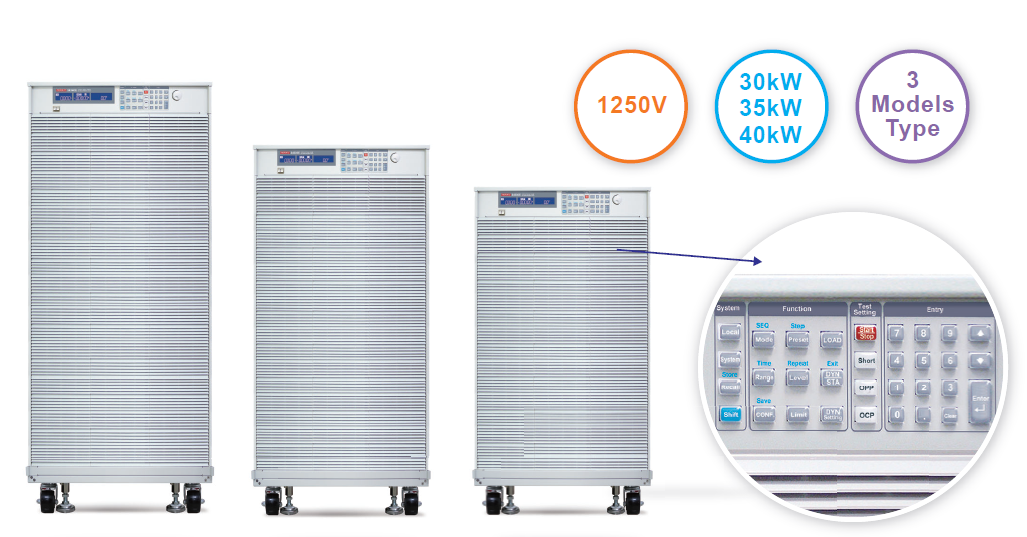

GW Instek의 34300E 시리즈는 전기차(EV) 배터리 팩 및 고출력 급속 충전 인프라 시험을 위해 설계된 컴팩트 고전력 대용량 프로그래머블 DC 전자부하(High Power DC Electronic Load) 시스템입니다. 단일 랙 캐비닛에서 30kW, 35kW, 40kW 파워를 제공하며, 최대 1250V 고전압 설계를 지원하여 글로벌 전기차 충전 표준(미국/일본 600V, 중국 750V, 유럽 850V 등)을 여유 있게 대응합니다.
최대 8대(1 Master + 7 Slave) 마스터/슬레이브 병렬 운전을 지원하여 최대 320kW에 이르는 초고용량 부하 확장이 가능합니다. 소프트 스타트(Soft-Start) 회로를 내장하여 외부 대형 릴레이 스위치 없이도 피시험기(UUT) 전원 공급 장치를 안전하게 직결할 수 있으며, 5디지트 고정밀 V/A/W 동시 계측 미터와 대형 LCD 화면을 제공합니다.
| 모델명 | 정격 전력 | 동작 전압 | 최대 전류 |
|---|---|---|---|
| 34330E | 30 kW | 0 V ~ 1250 V | 150 A |
| 34335E | 35 kW | 0 V ~ 1250 V | 175 A |
| 34340E | 40 kW | 0 V ~ 1250 V | 200 A |
34300E 시리즈는 전기차 OBC(온보드 차저), 급속 충전 스테이션, 대용량 배터리 팩 개발 및 생산 검증 시스템(ATE)에 요구되는 다양한 부하 제어 알고리즘과 하드웨어 보호 메커니즘을 기본 탑재하고 있습니다.
- 초고전력 병렬 제어 (Master / Slave Up to 320kW): 최대 8대까지 마스터/슬레이브 병렬 연동이 가능하며, 단일 컨트롤 패널 조작으로 최대 320kW 고출력 파워를 제어합니다.
- 과전력 제한(OPL) 기반 이기종 병렬 확장: 용량이 다른 부하 모듈을 병렬 연결하더라도 OPL(Over Power Limit) 기능이 각 장비의 정격 파워 초과를 능동적으로 제한하여 CV 및 CR 모드에서 안전하게 부하를 분담합니다.
- 내장 소프트 스타트 회로: 대형 외부 릴레이나 스위치 접점 회로 없이도 피시험기(UUT) 전원 공급 장치를 전자부하 입력단에 직접 연결할 수 있습니다.
- 배터리 과방전 방지 CC+CV 및 CP+CV 모드: 정전류(CC) 또는 정전력(CP) 방전 중 배터리 전압이 최저 차단 전압(CV 세팅값)에 도달하면 자동으로 정전압(CV) 제어로 전환되어 배터리 영구 손상을 방지합니다.
- 전기차 충전기 검증용 정전압(CV) & 정저항(CR) 모사: 실제 배터리를 연결하지 않고도 CV 모드로 배터리 충전 전압(SoC)을 시뮬레이션하고, CR 모드로 내부 임피던스 변화를 모사하여 충전기의 CC-CV 전환 제어 성능을 고속 검증합니다.
- 원터치 OCP/OPP 및 단락(Short) 자동 시험: 단일 키 조작으로 과전류(OCP), 과전력(OPP) 트립점과 단락 유지 시간, 전압/전류를 정밀 계측합니다.
- 150세트 메모리 및 자동화 인터페이스: 150세트 시퀀스 저장/호출 기능을 제공하며, RS-232C, USB, LAN, GPIB 옵션 인터페이스 및 생산 라인 통합을 위한 PLC(0~10V 아날로그 / 디지털 I/O) 제어를 지원합니다.

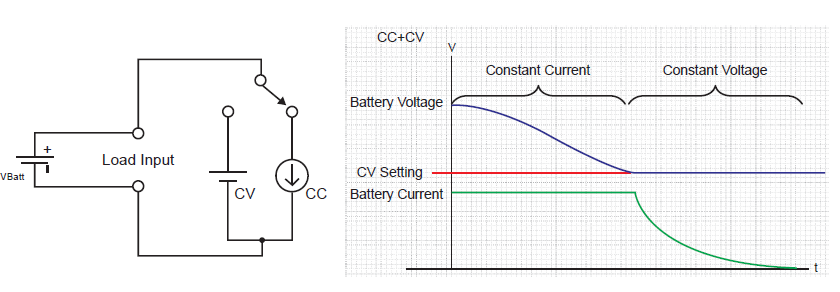

• 배터리 가상 에뮬레이션: 실제 배터리를 사용하여 충전기를 시험하면 완충까지 수 시간이 소요되고 과충전 위험이 발생합니다. 34300E 전자부하를 정전압(CV) 모드로 설정하여 방전 상태부터 완충 전압까지 가상으로 전압을 가변하면, 충전기가 정전류(CC) 급속 충전에서 정전압(CV) 부동 충전으로 정상 전환되는지 즉시 검증할 수 있습니다.
• 배터리 임피던스 모사: 정저항(CR) 모드를 사용하여 배터리 내부 저항 변화에 따른 전압 상승 거동을 충전기가 정밀 감지하는지 평가합니다.

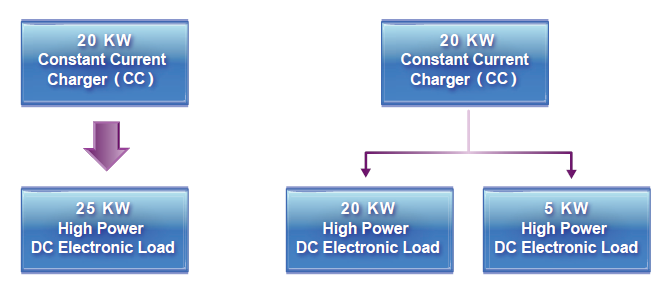

20kW 충전기의 과전류/과전력 한계 시험을 수행하기 위해서는 충전기 정격을 상회하는 25kW급 부하가 필요합니다. 34300E 시리즈는 OPL(Over Power Limit) 보호 회로가 내장되어 있어, 20kW 부하에 소용량 5kW 부하를 병렬로 추가 결선하더라도 각 장비의 허용 전력을 초과하지 않고 정격 한도 내에서 안전하게 구동되므로 추가 장비 도입 비용을 최소화합니다.

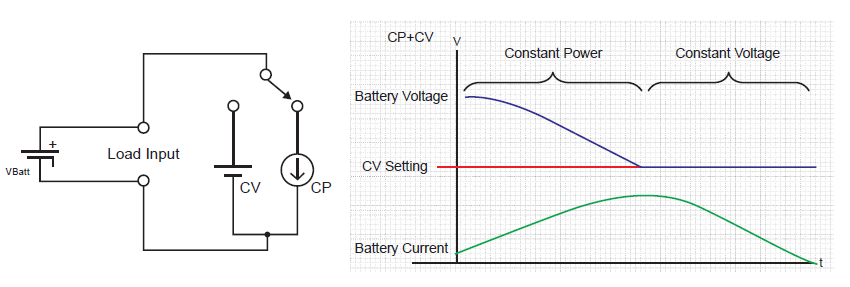

리튬이온 배터리는 셀당 방전 종지 전압(약 2.5V) 이하로 과방전될 경우 내부 화학 구조가 파괴되어 복구 불가능한 손상을 입습니다. 34300E의 CC+CV 및 CP+CV 모드는 설정된 방전 전류 또는 전력으로 방전하다가 배터리 전압이 사전에 지정한 하한 전압(Limit CV)에 도달하면 즉시 정전압 모드로 자동 전환하여 배터리 전압을 안전하게 유지합니다.
• 저전압 차단 방전(CC+UVP / CP+UVP): 지정한 저전압 보호점(UVP)에 도달하면 부하를 자동 차단(Load OFF)하고 총 방전 용량(Ah)을 디스플레이에 출력합니다.
• 정량 시간 방전(Time Period Discharge): 1초부터 최대 27시간(99,999초)까지 방전 시간을 설정하여 해당 시간 도달 시 배터리 종지 전압을 기록합니다.
• 동적 주행 모의(Pulse & Ramp Discharge): 급가속, 정속 주행, 감속 등 실제 차량 주행 중 발생하는 급격한 전류 변동을 다단계 펄스(Pulse) 및 램프(Ramp) 전류 패턴으로 인가하여 배터리 수명 및 성능을 정밀 평가합니다.
| 모델 | 34330E | 34335E | 34340E |
|---|---|---|---|
| 1. 기본 정격 사양 (RATINGS) | |||
| 정격 전력 (Power) | 30 kW | 35 kW | 40 kW |
| 정격 전류 (Current) | 0 A ~ 15 A / 0 A ~ 150 A |
0 A ~ 17.5 A / 0 A ~ 175 A |
0 A ~ 20 A / 0 A ~ 200 A |
| 정격 전압 (Voltage) | 0 V ~ 1250 V | 0 V ~ 1250 V | 0 V ~ 1250 V |
| 2. 보호 기능 (PROTECTIONS) | |||
| 과전력 보호 (OPP) | 105% | 105% | 105% |
| 과전류 보호 (OCP) | 104% | 104% | 104% |
| 과전압 경고 (OVP Alert) | 104% | 104% | 104% |
| 과열 보호 (OTP) | YES | YES | YES |
| 3. 정전류 모드 (CONSTANT CURRENT MODE) | |||
| 동작 범위 (Range) | 15 A / 150 A | 17.5 A / 175 A | 20 A / 200 A |
| 분해능 (Resolution) | 0.24 mA / 2.4 mA | 0.28 mA / 2.8 mA | 0.32 mA / 3.2 mA |
| 정확도 (Accuracy) | ±0.05% of (Setting + Range) | ||
| 4. 정저항 모드 (CONSTANT RESISTANCE MODE) | |||
| 동작 범위 (Range) | 9996 Ω ~ 8.33 Ω / 8.33 Ω ~ 0.417 Ω |
8568 Ω ~ 7.14 Ω / 7.14 Ω ~ 0.357 Ω |
7500 Ω ~ 6.25 Ω / 6.25 Ω ~ 0.315 Ω |
| 분해능 (Resolution) | 2.0008 μS / 0.139 mΩ | 2.334 μS / 0.119 mΩ | 2.6667 μS / 0.105 mΩ |
| 정확도 (Accuracy) | ±0.2% of (Setting + Range) | ||
| 5. 정전압 모드 (CONSTANT VOLTAGE MODE) | |||
| 동작 범위 (Range) | 1250 V | 1250 V | 1250 V |
| 분해능 (Resolution) | 20 mV | 20 mV | 20 mV |
| 정확도 (Accuracy) | ±0.05% of (Setting + Range) | ||
| 6. 정전력 모드 (CONSTANT POWER MODE) | |||
| 동작 범위 (Range) | 3000 W / 30000 W | 3500 W / 35000 W | 4000 W / 40000 W |
| 분해능 (Resolution) | 48 mW / 480 mW | 56 mW / 560 mW | 64 mW / 640 mW |
| 정확도 (Accuracy) | ±0.1% of (Setting + Range) | ||
| 7. 복합 제어 모드 (CC+CV / CP+CV MODE) | |||
| CV + 전류 제한 (CC+CV) | 1250 V / 150 A (20 mV / 2.4 mA) |
1250 V / 175 A (20 mV / 2.8 mA) |
1250 V / 200 A (20 mV / 3.2 mA) |
| CC+CV 정확도 | 전압: ±0.05% of (Setting + Range) / 전류: ±1.0% of (Setting + Range) | ||
| CV + 전력 제한 (CP+CV) | 1250 V / 30000 W (20 mV / 480 mW) |
1250 V / 35000 W (20 mV / 560 mW) |
1250 V / 40000 W (20 mV / 640 mW) |
| CP+CV 정확도 | 전압: ±0.05% of (Setting + Range) / 전력: ±1.0% of (Setting + Range) | ||
| 8. 동적 부하 및 태양광 MPPT 모드 (DYNAMIC & MPPT) | |||
| 동적 타이밍 (Thigh & Tlow) | 0.050 ms ~ 9.999 ms / 99.99 ms / 999.9 ms / 9999 ms | ||
| 동적 분해능 / 시간 정확도 | 0.001 ms / 0.01 ms / 0.1 ms / 1 ms (1 μs / 10 μs / 100 μs / 1 ms ± 50 ppm) | ||
| 슬루레이트 (Slew Rate) | 0.012 ~ 0.75 A/μs / 0.12 ~ 7.5 A/μs |
0.014 ~ 0.875 A/μs / 0.14 ~ 8.75 A/μs |
0.016 ~ 1 A/μs / 0.16 ~ 10 A/μs |
| 슬루레이트 분해능 | 0.003 A/μs / 0.03 A/μs | 0.0035 A/μs / 0.035 A/μs | 0.002 A/μs / 0.04 A/μs |
| 최소 상승 시간 (Min. Rise Time) | 20 μs (typical) | ||
| 동적 전류 설정 범위 | 0 A ~ 15 A / 15 A ~ 150 A |
0 A ~ 17.5 A / 17.5 A ~ 175 A |
0 A ~ 20 A / 20 A ~ 200 A |
| MPPT 시험 사양 | 알고리즘: P&O / 모드: CV / P&O 간격: 1000 ms ~ 60000 ms (분해능 1000 ms) | ||
| 9. 계측 리드백 미터 (5 DIGITAL READBACK) | |||
| 전압 리드백 범위 | 0 V ~ 125 V / 125 V ~ 1250 V (분해능: 2 mV / 20 mV) | ||
| 전압 리드백 정확도 | ±0.025% of (Reading + Range) | ||
| 전류 리드백 범위 | 0 A ~ 15 A / 15 A ~ 150 A |
0 A ~ 17.5 A / 17.5 A ~ 175 A |
0 A ~ 20 A / 20 A ~ 200 A |
| 전류 리드백 분해능 | 0.24 mA / 2.4 mA | 0.28 mA / 2.8 mA | 0.32 mA / 3.2 mA |
| 전류 리드백 정확도 | ±0.05% of (Reading + Range) | ||
| 전력 리드백 범위 | 3000 W / 30000 W | 3500 W / 35000 W | 4000 W / 40000 W |
| 전력 리드백 분해능 | 0.1 W / 1 W | 0.1 W / 1 W | 0.1 W / 1 W |
| 전력 리드백 정확도 | ±0.06% of (Reading + Range) | ||
| 10. 일반 사양 및 규격 (GENERAL SPECIFICATIONS) | |||
| 최대 단락 전류 (Short Current) | 150 A | 175 A | 200 A |
| 로드 ON / OFF 전압 | ON: 1.0 V ~ 250 V / OFF: 0 V ~ 250 V | ||
| 최대 소비 전력 | 2800 W max. | 3250 W max. | 3700 W max. |
| 외형 치수 (H x W x D mm) | 1197 x 647 x 766 mm | 1353 x 647 x 766 mm | 1509 x 647 x 766 mm |
| 제품 중량 (Weight) | 340 kg | 390 kg | 430 kg |
| 동작 환경 조건 | 동작 온도: 0 °C ~ 40 °C / 습도: 20% ~ 85% RH (비응축) | ||
| 내전압 시험 규격 | AC 입력 - FG: AC 1500V (1분) / AC 입력 - 로드단자: AC 3000V (1분) / 로드단자 - FG: AC 1500V (1분) | ||
| 입력 전원 규격 / 냉각 | 100 Vac ~ 230 Vac ±10%, 50/60 Hz / 고급 강제 팬 공랭식 | ||
| 통신 인터페이스 | 옵션: RS-232, GPIB, USB, LAN | ||
• 소프트 스타트 기능 내장: 대용량 릴레이 스위치나 외부 소프트 스타트 회로 없이 피시험기(U.U.T.) 전원 공급 장치를 입력단에 직접 연결할 수 있습니다.
• 고전압 PFC 시험 지원: 최대 1250V 고전압 설계를 지원하여 역률 개선 회로(PFC) 및 고전압 DC 전원 시스템 검증에 최적화되어 있습니다.
기본 액세서리
- 바나나 플러그 × 2개
- BNC-BNC 케이블 (길이 1m) × 1개
- HD-DSUB 15핀 병렬 케이블 × 1개
- M8 육각 머리 나사 (M8*1.25 L=35mm, 니켈 도금) × 4개
- 둥근머리 십자 나사 (M8*1.25 L=35mm, 니켈 도금) × 4개
- M8 너트 (M8 × 1.25, 니켈 도금) × 4개
- 와셔 (내경 DIA-8.5 외경) × 8개
- 전원 코드 × 1개
옵션 액세서리
- RS232 인터페이스
- GPIB 인터페이스
- USB 인터페이스
- LAN 인터페이스
- 훅 링 (Hook Ring)
- GPIB 케이블 길이 1m
- GPIB 케이블 길이 2m
- USB A-B 타입 케이블 길이 1.8m
- GTL-170 : 1000A 구리 편조선 (단일 홀) 1m × 2
- GTL-171 : 1000A 구리 편조선 (단일 홀) 2m × 2
- GTL-172 : 1000A 구리 편조선 (단일 홀) 3m × 2
- GTL-173 : 1000A 구리 편조선 (단일 홀) 4m × 2
- GTL-174 : 1000A 구리 편조선 (단일 홀) 5m × 2
- GTL-175 : 500A 구리 편조선 (단일 홀) 1m × 2
- GTL-176 : 500A 구리 편조선 (단일 홀) 2m × 2
- GTL-177 : 500A 구리 편조선 (단일 홀) 3m × 2
- GTL-178 : 500A 구리 편조선 (단일 홀) 4m × 2
|
주문 정보 |
||||||
|
34305E |
|
1250V · 25A · 5kW |
고전력 DC 전자로드 |
|
||
|
34310E |
|
1250V · 50A · 10kW |
고전력 DC 전자로드 |
|
||
|
34315E |
|
1250V · 75A · 15kW |
고전력 DC 전자로드 |
|
||
|
34320E |
|
1250V · 100A · 20kW |
고전력 DC 전자로드 |
|
||
|
34325E |
|
1250V · 125A · 25kW |
고전력 DC 전자로드 |
|
||
|
34330E |
|
1250V · 150A · 30kW |
고전력 DC 전자로드 |
|
||
|
34335E |
|
1250V · 175A · 35kW |
고전력 DC 전자로드 |
|
||
|
34340E |
|
1250V · 200A · 40kW |
고전력 DC 전자로드 |
|
||
|
|
|
|
|
|
||
|
인터페이스 |
||||||
|
|
|
USB(옵션), RS-232(옵션), LAN(옵션), GPIB(옵션) |
||||
|
옵션 |
||||||
|
9923 |
|
Programmable DC 부하 전류 파형 발생기 |
||||
|
Hook ring |
|
고리 (×4) |
||||
|
Rack Mount Kit
for Rack |
랙 사용을 위한 랙 마운트 키트 |
|||||
|
Handles |
|
손잡이 |
||||
|
Remove wheels |
|
바퀴 제거 |
||||
