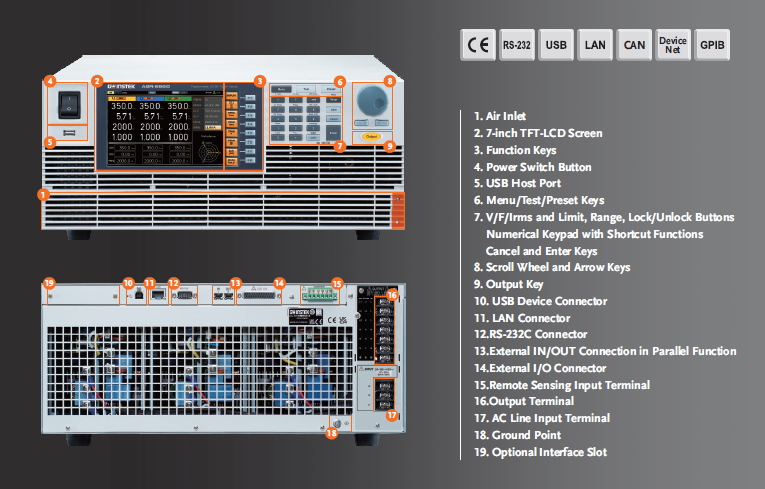

> > GWINSTEK 고성능 AC/DC 전원공급기 ASR-6000 시리즈 (5 kVA / 6.6 kVA)
- 3세대 SiC 기술을 이용한 높은 전력밀도의 4U 6.6kVA 고성능 AC/DC 전원공급기
- 3상 3선 또는 3상 4선 AC 입력 지원, 선전압 380~415V±10%, (Y 결선)
- 10가지 출력 모드 제공
- 멀티채널 출력 기능 지원.
- 1P2W, 1P3W, 3P4W 출력 형태 지원.
- 최대 AC 출력 상전압: 350Vrms, 선전압: 700Vrms.
- AC 균형 및 비균형 3상, 위상 손실 출력 기능 제공.
- 프로그램 가능한 출력 임피던스 조정 지원.
- 듀얼 채널 전압/전류 출력 모니터링 기능 제공.
- 전압 출력 상승 시간 조절 가능.
- 시퀀스 기능 및 에뮬레이션 출력 모드 지원.
- 강력한 임의 파형 편집 및 출력 기능, 40종 이상의 임의의 파형 예제 내장
- 데이터 획득 및 데이터 로거 기능을 모두 지원하는 고급 웹 서버 기능 제공
- 100차 고조파 측정 기능
- 병렬 연결 타입을 통한 최대 24kVA/ 24kW 지원
- 기본 인터페이스: RS-232C, USB, LAN
- 옵션 인터페이스: CAN BUS, DeviceNet, GPIB
온라인 견적요청
GW Instek의 플래그십 전원 솔루션 ASR-6000 시리즈 (ASR-6500 / ASR-6660)는 차세대 화합물 반도체 탄화규소(SiC) 기술을 적용하여 4U 콤팩트한 섀시에서 6.6 kVA의 초고전력 밀도를 달성한 고성능 프로그래머블 AC/DC 전원 공급기입니다. 단독형(Stand-alone) 모델은 물론, 마스터-슬레이브 병렬 랙 구성을 통해 최대 39.6 kVA / 39.6 kW에 이르는 대용량 전력 확장을 완벽히 지원합니다.
초고속 AI 연산 서버(2 CPU + 8 GPU), 고효율 CRPS 리던던트 서버 파워 모듈, 전기차(EV) 충전기, 대형 UPS 시스템의 가혹한 전력 변동 시험을 위해 1P2W, 1P3W, 3P4W 다채널 출력, 3상 평형/불평형 및 결상(Phase Loss) 모의, 프로그래머블 출력 임피던스 제어, 100차 고조파 분석 및 방대한 임의 파형(Arbitrary Waveform) 출력 기능을 완비하였습니다.
| 모델명 | 유형 | 출력 용량 (AC / DC) | 최대 출력 주파수 |
|---|---|---|---|
| ASR-6500 | 단독형 (Stand-Alone) | 5 kVA / 5 kW | 2000.0 Hz |
| ASR-6660 | 단독형 (Stand-Alone) | 6.6 kVA / 6.6 kW | 2000.0 Hz |
| ASR-6500-10 / 15 | 병렬 랙형 (2~3대) | 10 kVA ~ 15 kVA | 1000.0 Hz |
| ASR-6660-13.2 / 19.8 | 병렬 랙형 (2~3대) | 13.2 kVA ~ 19.8 kVA | 1000.0 Hz |
| ASR-6660-26.4 / 33 / 39.6 | 병렬 랙형 (4~6대) | 26.4 kVA ~ 39.6 kVA | 550.0 Hz |
ASR-6000 시리즈는 광범위한 산업 표준 전력 환경을 정밀하게 모의하기 위해 유연한 멀티 페이즈 아키텍처와 지능형 웹 제어 시스템을 통합 제공합니다.
- SiC(탄화규소) 기반 4U 6.6 kVA 고밀도 설계: 첨단 화합물 반도체를 채택하여 시스템 크기와 열 손실을 획기적으로 줄이고 고효율·고출력 파워 밀도를 실현했습니다.
- 단상/3상 및 독립 3채널 다기능 출력: 1P2W, 1P3W, 3P4W 모드를 지원하며, 3P4W 모드에서는 각 상(Phase)을 독립적으로 제어하여 최대 3대의 단상 DUT를 개별 시험할 수 있습니다.
- 3상 평형/불평형 및 결상(Phase Loss) 모의: L1, L2, L3 각 상의 전압 크기 및 위상각(0.0°~359.9°)을 개별 제어하여 실제 계통 불평형 및 전력 이상 복구 능력을 평가합니다.
- 프로그래머블 출력 임피던스 제어: L1, L2, L3 각 상의 출력 저항(0~1 Ω) 및 인덕턴스(0~2000 µH)를 설정하여 장거리 선로 손실에 의한 전압 강하를 시뮬레이션합니다.
- 10가지 복합 출력 모드: 내부 신호 출력(INT), 외부 제어(EXT), 내부+외부 신호 중첩(ADD), 계통 동기화(SYNC), 외부 DC 제어 AC 전압 증폭(VCA) 등 다채로운 동작을 완벽 지원합니다.
- 2채널 실시간 V/I 모니터링 출력: 후면 모니터 단자를 통해 각 상의 전압/전류 신호를 오실로스코프로 실시간 출력하여 즉각적인 파형 측정이 가능합니다.
- 3단계 가변 전압 상승 시간(Rise Time): 고속(50 µs), 중속(100 µs), 저속(300 µs) 3가지 슬루 레이트 범위를 선택하여 전력망 과도 급상승 전압을 모사합니다.
- 100차 고조파 측정 및 내장 웹 서버: 100차수 전압/전류 고조파 성분을 정밀 분석하며, 웹 브라우저를 통해 원격 제어 및 데이터 로깅을 손쉽게 수행합니다.

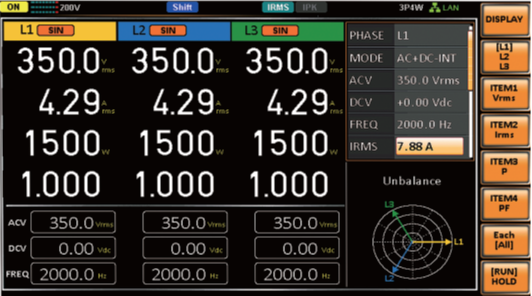

ASR-6000 시리즈는 상전압 최대 350 Vrms, 선간전압 최대 700 Vrms 출력을 지원합니다. 3상 4선식(3P4W) 모드에서는 상별로 독립적인 전압/주파수 설정이 가능하여, ASR-6660 기준 각 상당 최대 2 kVA씩 총 3대의 서버 파워 모듈이나 단상 전기차 충전기를 동시에 시험할 수 있습니다.

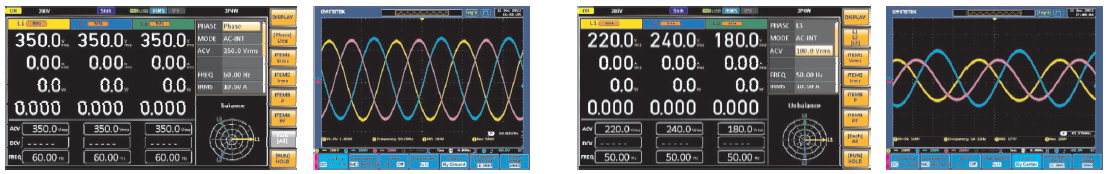

L1, L2, L3 각 상의 위상각을 0.0°~359.9° 범위에서 0.1° 단위로 정밀하게 제어할 수 있습니다. 실제 배전 계통에서 발생하는 3상 불평형, 순간 결상, 위상 왜곡 조건을 정확히 구현하여 3상 전원 기기의 전력 평형 복원 능력과 보호 동작을 완벽히 검증합니다.

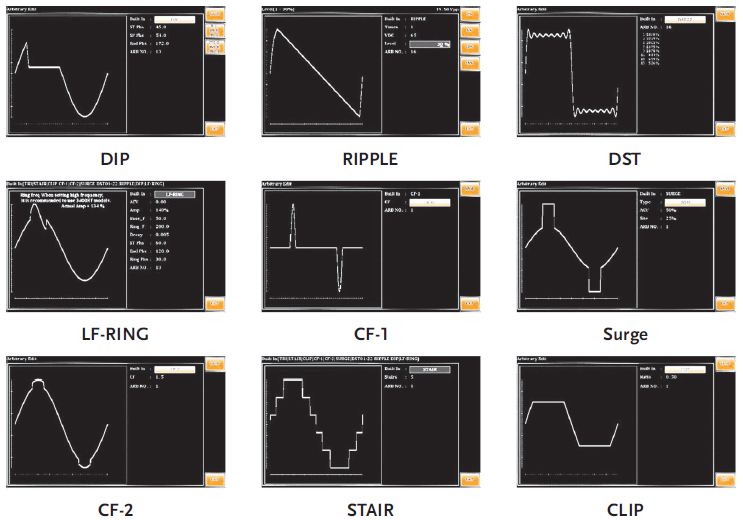

TRI, STAIR, CLIP, CF-1, CF-2, SURGE, DST01~22, RIPPLE, DIP, LF-RING 등 40종 이상의 기본 파형과 253개 내장 레지스터를 제공합니다. 파라미터 변조 설정을 통해 수만 가지의 전력 이상 파형을 손쉽게 생성하여 ARB 1~16 레지스터에 로드하거나 전용 PC 소프트웨어로 작성한 파형을 직접 인가할 수 있습니다.

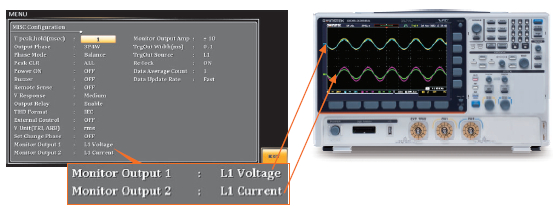

후면 패널의 전용 모니터 단자를 통해 각 상의 전압 및 전류 아날로그 신호를 오실로스코프로 실시간 전송합니다. 고전압 차동 프로브나 전류 프로브를 추가 장착할 필요 없이 신호의 왜곡 및 과도 특성을 안전하고 정밀하게 관측할 수 있습니다.
| 공통 사양 항목 | 단독형 (Stand-Alone) | 랙 타입 병렬형 (Parallel Rack Type) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ASR-6500 | ASR-6660 | ASR-6500-10 | ASR-6660-13.2 | ASR-6500-15 | ASR-6660-19.8 | ASR-6660-26.4 | ASR-6660-33 | ASR-6660-39.6 | |
| 1. AC 입력 정격 (AC INPUT RATINGS) | |||||||||
| 입력 전원 방식 | 3상 3선식 (3P3W: 380Vac ~ 415Vac ±10% 선간전압) / 47Hz ~ 63Hz | ||||||||
| 입력 역률 및 효율 | 역률 ≥ 0.95 (Typ.) / 효율 ≥ 80% | ||||||||
| 최대 소비전력 | ≤ 6 kVA | ≤ 8 kVA | ≤ 12 kVA | ≤ 16 kVA | ≤ 18 kVA | ≤ 24 kVA | ≤ 32 kVA | ≤ 40 kVA | ≤ 48 kVA |
| 2. AC 출력 정격 (AC OUTPUT RATINGS) | |||||||||
| 출력 결선 방식 | 단상 2선식(1P2W), 단상 3선식(1P3W), 3상 4선식(3P4W Y-결선) | ||||||||
| AC 출력 용량 | 5 kVA | 6.6 kVA | 10 kVA | 13.2 kVA | 15 kVA | 19.8 kVA | 26.4 kVA | 33 kVA | 39.6 kVA |
| 출력 전압 범위 (상/선간) | 상전압: 0.00V ~ 350.0Vrms / 선간전압: 0.00V ~ 700.0Vrms (정현파/구형파) | ||||||||
| 최대 전류 (1P2W) | 50A / 25A | 66A / 33A | 100A / 50A | 132A / 66A | 150A / 75A | 198A / 99A | 264A / 132A | 330A / 165A | 396A / 198A |
| 최대 전류 (1P3W, 3P4W) | 16.67A / 8.33A | 22A / 11A | 33.33A / 16.67A | 44A / 22A | 50A / 25A | 66A / 33A | 88A / 44A | 110A / 55A | 132A / 66A |
| 출력 주파수 범위 | AC: 15.00Hz ~ 2000.0Hz AC+DC: 1.00Hz ~ 2000.0Hz |
AC: 15.00Hz ~ 1000.0Hz AC+DC: 1.00Hz ~ 1000.0Hz |
AC: 15.00Hz ~ 550.0Hz AC+DC: 1.00Hz ~ 550.0Hz |
||||||
| 전압 설정 정확도 | ±(설정값의 0.3% + 0.5V / 1V) | ||||||||
| 주파수 정확도 / 안정도 | 정확도: ±0.01% of set / 안정도: ±0.005% | ||||||||
| 3상 위상각 제어 범위 | L2/L3 위상: 0.0° ~ 359.9° 가변 (설정 분해능 0.1°, 정확도 ±1.0° @45~65Hz) | ||||||||
| 전압 왜곡률 (THD+N) | < 0.3% @1~100Hz, < 0.5% @100.1~500Hz, < 1% @500.1~2000Hz | ||||||||
| 3. DC 출력 정격 (DC OUTPUT RATINGS - 단상 출력) | |||||||||
| DC 출력 용량 | 5 kW | 6.6 kW | 10 kW | 13.2 kW | 15 kW | 19.8 kW | 26.4 kW | 33 kW | 39.6 kW |
| DC 출력 전압 범위 | -250.0V ~ +250.0V / -500.0V ~ +500.0V (플로팅 출력, N단자 접지 가능) | ||||||||
| DC 최대 출력 전류 | 50A / 25A | 66A / 33A | 100A / 50A | 132A / 66A | 150A / 75A | 198A / 99A | 264A / 132A | 330A / 165A | 396A / 198A |
| DC 전압 설정 정확도 | ±(설정값의 0.3% + 0.3V / 0.6V) | ||||||||
| 리플 노이즈 (Ripple Noise) | 0.5 Vrms / 1 Vrms (Typ.) | ||||||||
| 4. 계측 측정 표시 사양 (MEASUREMENT SPECIFICATIONS) | |||||||||
| 전압 측정 정확도 (RMS) | 45Hz ~ 65Hz 및 DC: ±(독취값의 0.5% + 0.5V / 1V) / 15Hz ~ 2000Hz: ±(0.7% + 1V / 2V) | ||||||||
| 전류 측정 정확도 (RMS) | 45Hz ~ 65Hz 및 DC: ±(독취값의 0.5% + 레인지별 오프셋) / 15Hz ~ 2000Hz: ±(0.7% + 레인지별 오프셋) | ||||||||
| 전력 측정 정확도 (W) | 유효전력(W): ±(독취값의 2% + 1~9W) / 피상전력(VA): ±(2% + 2~18VA) | ||||||||
| 고조파 분석 (Harmonics) | 최대 100차수 전압/전류 고조파 실효값 및 왜곡률(%) 측정 및 분석 | ||||||||
| 5. 일반 시스템 제원 (GENERAL SPECIFICATIONS) | |||||||||
| 임의 파형 (Arbitrary Wave) | 메모리 253개, 파형 길이 4096 워드, 16 bits 분해능 | ||||||||
| 보호 기능 (Protections) | UVP, OVP, OCP, OTP, OPP, Fan Fail, 피크 및 실효 전류 제한 | ||||||||
| 통신 인터페이스 | 기본: RS-232C, USB Host/Device, LAN / 옵션: GPIB, CAN Bus, DeviceNet | ||||||||
| 디스플레이 (Display) | 7인치 TFT-LCD 디스플레이 | ||||||||
| 외형 치수 (W x H x D mm) | 430 x 176 x 590 (4U) | 598 x 937 x 906 | 598 x 1116 x 906 | 598 x 1294 x 906 | 598 x 1472 x 906 | 598 x 1650 x 906 | |||
| 제품 중량 (Weight) | 약 45 kg | 약 155 kg | 약 200 kg | 약 250 kg | 약 305 kg | 약 370 kg | |||
• 10가지 출력 모드: AC, DC, AC+DC 내부 출력 및 외부 신호 동기(SYNC), VCA 전압 제어 증폭 모드를 지원합니다.
• 3상 불평형/결상 모의: 각 상의 위상각 및 전압을 개별 제어하여 실제 전력망의 불평형 및 결상 환경을 정밀하게 모의할 수 있습니다.
기본 액세서리
- AC 입력 단자 커버 × 1
- DC 출력 단자 커버 × 1
- DC 출력 단자 나사 × 2
- 손잡이 × 2
- Sensing 연결부 × 1
- Sensing 연결부 커버 × 1
- Digital I/O 제어 연결부 × 1
- 병렬 연결 더미 연결부 × 1
- 안전 가이드
옵션
- ASR-003 : GPIB 인터페이스 카드
- ASR-004 : DeviceNet 인터페이스 카드
- ASR-005 : CAN Bus 인터페이스 카드
옵션 액세서리
- ASR-006 : 외부 병렬 케이블 (ASR-6500 / ASR-6660 전용)
- GRA-451-E : 랙 마운트 어댑터 (EIA)
- GRA-451-J : 랙 마운트 어댑터 (JIS)
- GPW-014 : 6RV4 UL 파워 코드
- GPW-015 : 6RVV4 VDE 파워 코드, 2.5mm² 2/4C, 최대 길이 3m, 105°C, RVS3-5*4P VDE타입
- ASR-C003 : Modbus TCP 기능
- GTL-232 : RS-232C 케이블, 약 2m
- GTL-248 : GPIB 케이블, 약 2m
|
주문 정보 |
||||||
|
ASR-6500 |
|
5 kVA 고성능 AC/DC 전원공급기 |
|
|
||
|
ASR-6660 |
|
6.6 kVA 고성능 AC/DC 전원공급기 |
|
|
||
|
|
|
|
|
|
||
|
인터페이스 |
||||||
|
|
|
RS-232C, USB, LAN,
GPIB(옵션), DeviceNet(옵션), CAN Bus(옵션) |
||||
|
기본 액세서리 |
||||||
|
AC Input
terminal cover x 1, DC Output terminal cover x 1, Handle x 2, Sensing
connector x 1, sensing connector cover x 1Digital I/O control connector x 1,
Parallel control dummy connector x 1, DC Output terminal screws x 2, Safety
Guide |
||||||
|
옵션 액세서리 |
||||||
|
ASR-003 |
|
GPIB 인터페이스 카드 |
||||
|
ASR-004 |
|
DeviceNet 인터페이스 카드 |
||||
|
ASR-005 |
|
CAN Bus 인터페이스 카드 |
||||
|
ASR-006 |
|
외부 병렬 케이블 (ASR-6500 /
ASR-6660 전용) |
||||
|
GRA-451-E |
|
랙 마운트 어댑터 (EIA) |
||||
|
GRA-451-J |
|
랙 마운트 어댑터 (JIS) |
||||
|
GPW-014 |
|
6RV4 UL 파워 코드 |
||||
|
GPW-015 |
|
6RVV4 VDE 파워 코드, 2.5mm 2/4C, 최대 길이 3m, 105oC, RVS3-5*4P
VDE타입 |
||||
|
| ||||||
|
ASR-C003 |
|
Modbus TCP 기능 |
||||
|
GTL-232 |
|
RS-232C 케이블, 약 2m |
||||
|
GTL-248 |
|
GPIB 케이블, 약 2m |
||||
