GWINSTEK AEL-5000 시리즈

  • 프로그래머블 벤치탑 AC/DC 전자부하, AEL-5000
  • 입력 채널 : 1CH
  • 입력 전압 : 350V/425V/480V
  • 입력 전력 : 1875W~22500W
  • 옵션 인터페이스 : GPIB, RS232, USB, LAN
 온라인 견적요청
제품 소개

AEL-5000 시리즈 고성능 AC & DC 프로그래머블 전자 부하 (Electronic Load)

GW Instek의 AEL-5000 시리즈는 교류(AC) 및 직류(DC) 전력원을 모두 정밀하게 테스트할 수 있는 대용량 단상/삼상 겸용 프로그래머블 전자 부하 시스템입니다. 정격 출력의 2배에 달하는 순간 전력을 견디는 터보 모드(Turbo Mode)를 탑재하고 있으며, 16비트 A/D 및 DSP 정밀 계측 회로를 기본 내장하여 인버터, UPS, 배터리, 퓨즈, 차단기 등 다양한 전력 관련 부품의 가혹 성능 시험에 강력하게 대응합니다.

단일 장비 기준 최대 22.5kW급 고전력 사양을 제공하며, 병렬 확장을 통해 단상 최대 180kW, 삼상 최대 540kW에 이르는 초대형 전력 시험 환경 구축이 가능합니다. CC, Linear CC, CR, CV, CP, AC 정류기 부하 모드를 지원하여 모든 전력 변환 장치에 대한 정밀 시뮬레이션을 보장합니다.

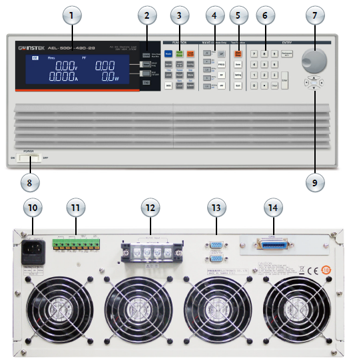

GW INSTEK AEL-5000 시리즈 하드웨어 구조 및 인터페이스 개요
AEL-5000 시리즈 전면 컨트롤 패널 및 후면 접속 터미널 하드웨어 레이아웃 개요

전면 패널 인터페이스 (Front Panel)

  • 1. LCD 다기능 디스플레이: Vrms, Irms, Watt, VA, Hz, CF, PF, THD 등 4개 미터 동시 표기
  • 2. 미터 스위치 버튼: Rms, Peak, Max, Min 및 WATT, VA, VAR, THD 디스플레이 전환
  • 3. 기능 조작 키: Mode, Load ON/OFF, Level A/B, Recall, Store, SEQ 등 메인 조작 키
  • 4. 파형 라이브러리 키: CF(1.414~5.0), PF(0.6~1.0), 주파수(Auto/50/60/400Hz) 스피디 설정
  • 5. 전용 테스트 모드 키: Short, OPP, OCP, Fuse, Batt, Trans(UPS 전환시간) 등 즉시 가동
  • 6. 숫자 키패드 & 노브: 파라미터 값 미세 및 수치 세팅 조작
  • 7. 커서 키 & 전원 스위치: 시스템 셋업 메뉴 이동 및 전원 제어

후면 패널 인터페이스 (Rear Panel)

  • 8. AC 전원 인입 구역: AC 100V ~ 230V 프리볼트 전원 인입 소켓
  • 9. 아날로그 제어 단자: Vmonitor, Imonitor, Analog Input, SYNC 신호 제어 단자
  • 10. 전력 입력 단자: Vload 입력 단자 및 Remote Vsense 정밀 보상 단자
  • 11. 마스터/슬레이브 커넥터: 병렬 및 삼상 인터록 제어용 연결 포트
  • 12. 통신 인터페이스: RS-232C, USB, LAN, GPIB 모듈 선택 장착 구역
  • 13. 스마트 공랭 냉각팬: 발열량 연동 가변 속도 공랭팬 시스템
주요 특징 및 라인업
■ AEL-5000 시리즈 핵심 특장점
  • 2배 순간 전류/전력 오버부스트 터보 모드(Turbo Mode): 정격 용량의 2배에 해당하는 전류 및 전력을 순간적으로 끌어올려, 퓨즈/차단기 트립 시험 및 전원 장치의 단락(Short), OCP, OPP 보호 반응을 정밀 평가합니다.
  • AC 정류기 비선형 부하 시뮬레이션: IEC 62040-3(UPS 효율) 및 IEC 61683(태양광 인버터) 규격을 완벽 충족하며, CC+CR 복합 모드를 통해 THD 80% 수준의 실제 가전/전자기기 인입 정류 파형을 똑같이 모사합니다.
  • 로드/언로드 투입 각도 제어 (0° ~ 359°): AC 전원 교류 위상각(0~359도)의 특정 시점에서 부하를 갑자기 투입하거나 차단(Hot Plug-in)하여 오버슈트/언더슈트 전압 과도 응답 안정성을 검증합니다.
  • 정반파(Positive/Negative Half Cycle) 독립 부하: 양(+)의 반주기 또는 음(-)의 반주기 전류만 선택적으로 부하 인가하여 단방향 정류 특성을 지닌 특수 가전 연결 시 인버터의 동작 신뢰성을 판정합니다.
  • 위상 제어 파형 지원 (SCR/TRIAC): 90도 전연(Leading) 및 후연(Trailing) 위상 제어 파형을 지원하여 조명 조광기(Dimmer)나 모터 속도 제어기 부하 특성을 시뮬레이션합니다.
  • 강력한 고전력 병렬 및 삼상(3-Phase) 확장: Master 1대와 Slave 최대 7대를 조합하여 단상 최대 180kW, 삼상 Y/Δ 결선을 통해 최대 540kW까지 유연하게 확장 제어할 수 있습니다.
■ AEL-5000 시리즈 모델별 정격 출력 사양
모델명 정격 전력 (Turbo OFF) 순간 전력 (Turbo ON) 정격 전류 (Arms / Apeak) 순간 전류 (Turbo ON) 전압 범위 (Vrms / Vdc)
AEL-5002-350-18.751875 W3750 W18.75 Arms / 56.25 Apeak37.5 Arms / 56.25 Apeak50~350 Vrms / 500 Vdc
AEL-5003-350-282800 W5600 W28 Arms / 84 Apeak56 Arms / 84 Apeak50~350 Vrms / 500 Vdc
AEL-5004-350-37.53750 W7500 W37.5 Arms / 112.5 Apeak75 Arms / 112.5 Apeak50~350 Vrms / 500 Vdc
AEL-5006-350-565600 W11200 W56 Arms / 168 Apeak112 Arms / 168 Apeak50~350 Vrms / 500 Vdc
AEL-5008-350-757500 W15000 W75 Arms / 225 Apeak150 Arms / 225 Apeak50~350 Vrms / 500 Vdc
AEL-5012-350-112.511250 W22500 W112.5 Arms / 337.5 Apeak225 Arms / 337.5 Apeak50~350 Vrms / 500 Vdc
AEL-5015-350-112.515000 W30000 W112.5 Arms / 337.5 Apeak225 Arms / 337.5 Apeak50~350 Vrms / 500 Vdc
AEL-5019-350-112.518750 W37500 W112.5 Arms / 337.5 Apeak225 Arms / 337.5 Apeak50~350 Vrms / 500 Vdc
AEL-5023-350-112.522500 W45000 W112.5 Arms / 337.5 Apeak225 Arms / 337.5 Apeak50~350 Vrms / 500 Vdc
※ 425Vrms/600Vdc(고전압) 및 480Vrms/700Vdc 라인업도 동일한 파워 라인업으로 제공됩니다.
상세 기능 및 특장점
■ 완벽한 AC 및 DC 동작 모드 (OPERATING MODES)

AEL-5000 시리즈는 다양한 전력원의 부하 특성을 시험하기 위해 정전류(CC), 선형 정전류(Linear CC), 정저항(CR), 정전압(CV), 정전력(CP), AC 정류기 부하 모드를 지원합니다. 정현파(Sine Wave) 전원뿐만 아니라 PWM 인버터, 계단파, 방형파(Square Wave) 등 비정현파 전력원에서도 정밀한 선형 전류 끌어옴 특성을 유지합니다.

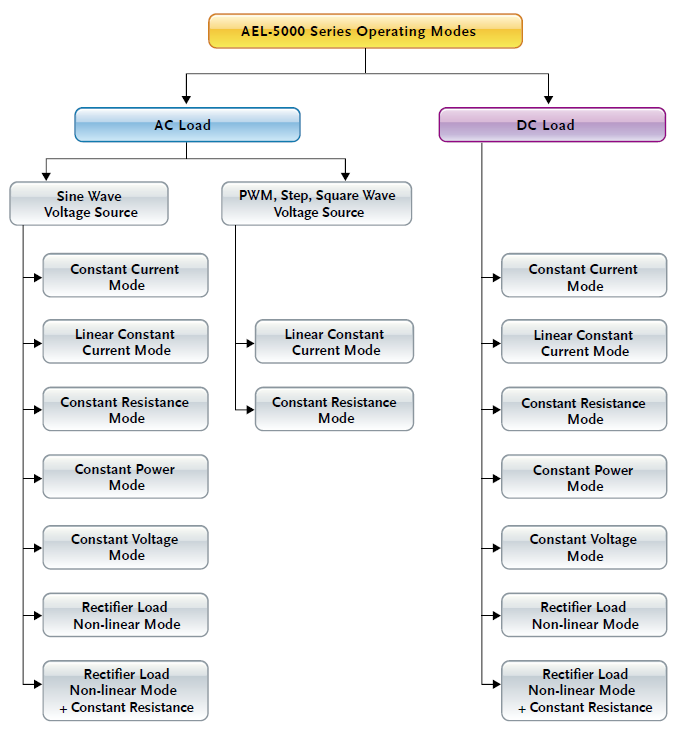

AC/DC 전자 부하 동작 모드 구조도
그림 1: AC/DC 부하 동작 모드 트리 아키텍처

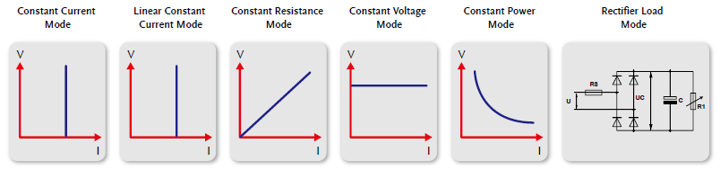

CC, Linear CC, CR, CV, CP 모드 특성 곡선
그림 2: CC, Linear CC, CR, CV, CP 및 정류기 부하 모드의 V-I 특성 곡선
■ 위상각 제어 및 반주기 부하 인가 (Angle & Half-Cycle Control)

AC 전원의 교류 위상각을 0도부터 359도까지 1도 단위로 정밀 설정하여 원하는 위상 지점에서 부하를 갑자기 투입(Loading)하거나 차단(Unloading)할 수 있습니다. 이를 통해 실제 가전제품이 플러그에 연결되거나 스위치가 켜지는 순간 인버터 출력 전압의 오버슈트 및 언더슈트 과도 응답 특성을 측정합니다.

또한 정반파(+) 또는 음반파(-) 부하 시험과 90도 TRIAC/SCR 제어 위상 파형을 생성하여 특수 전열기나 미용 가전 연결 시 전원 장치가 전압 평형을 안전하게 유지하는지 검증합니다.

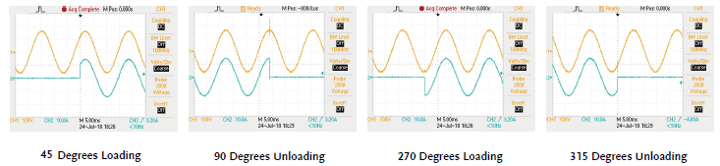

45도 투입 및 90도 차단 등 위상각 제어 파형
그림 1: 45°/270° 부하 투입 및 90°/315° 부하 차단 시의 전압·전류 응답 파형

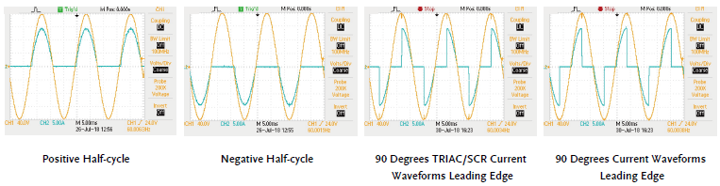

정반파, 음반파 및 TRIAC/SCR 90도 위상 파형
그림 2: 정반파(+), 음반파(-) 및 90° TRIAC/SCR 제어 전류 파형
■ 돌입 전류(Inrush Current) 및 서지 전류(Surge Current) 시험

전원 장치가 부팅되는 순간 시동 돌입 전류(Inrush Current) 또는 장비 구동 중 핫 플러그인(Hot Plug-in) 상태에서 발생하는 과도 서지 전류(Surge Current)를 프로그래밍하여 시험합니다. 시작 전류(Istart), 스텝 전류(Istep), 스텝 시간(Tstep), 종료 전류(Istop)를 정밀하게 조합하여 멀티 스텝 서지 전류 파형을 자유롭게 구성할 수 있습니다.

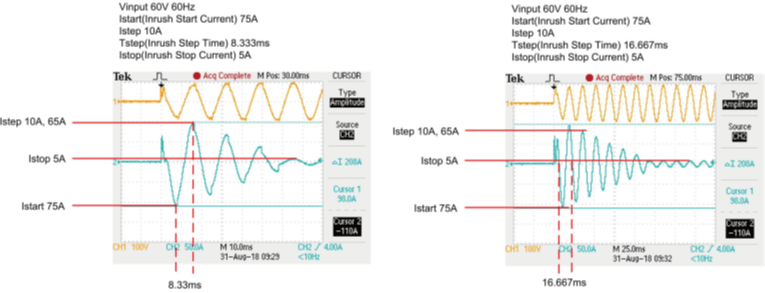

시동 돌입 전류 및 다단계 서지 전류 시험 파형
부팅 시 돌입 전류(Inrush Current) 시험 및 3단계 다중 서지 전류(Surge Current) 시뮬레이션 파형
■ IEC 규격 부합 AC 정류기 부하 시뮬레이션 (IEC 62040-3 & IEC 61683)

AEL-5000 시리즈의 AC 정류기 부하 모드(AC Rectified Load Mode)는 UPS 효율 측정 규격인 IEC 62040-3(비선형) 및 태양광 인버터 규격인 IEC 61683(저항+비선형) 기준을 완벽하게 충족합니다. CC+CR 모드를 통해 전류 THD를 80% 수준으로 정밀 유지함으로써 실제 소형 정류 가전기기가 접속된 상태를 정확히 모사합니다.

IEC 규격 정류기 회로 도식 및 실제 V/A 파형
IEC 정류기 부하 회로 등가 모델 및 비선형 CC+CR 모드에서의 실측 V/A 전력 파형
■ 전류 보호 소자(Fuse / Breaker / PTC) 트립 시험

퓨즈(Fuse), 차단기(Breaker), PTC 리셋 퓨즈 등 전류 보호 부품의 동작 특성을 검증하기 위한 전용 Fuse Test 모드가 내장되어 있습니다. 터보 모드(Turbo Mode ON)를 켜면 1초 동안 최대 2배의 전류를 끌어올려 차단 시간(Fusing Time, XXXX.X초)을 정밀 측정하는 트립(Trip) 시험과, 정격 범위 내에서 부품이 실수로 끊어지지 않는지 검증하는 비트립(Non-Trip) 시험을 손쉽게 수행합니다.

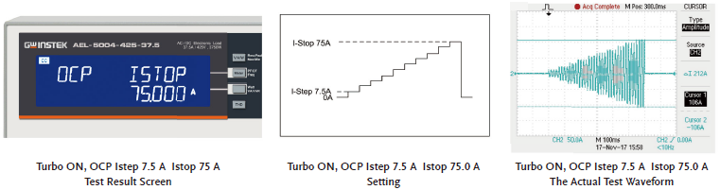

OCP / OPP 스텝 전류 시험 파형
그림 1: 스텝 전류를 증가시켜 OCP/OPP 차단점을 측정하는 OCP Test 파형

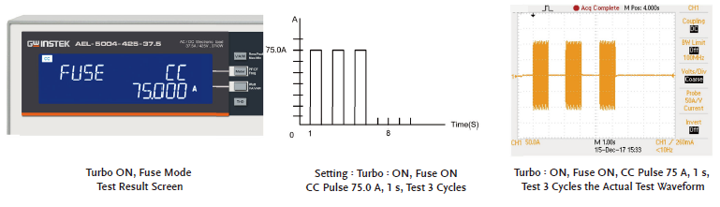

퓨즈 트립 및 비트립 시험 파형
그림 2: Turbo 모드 연동 퓨즈(Fuse) 차단 반응 시간(Fusing Time) 실측 파형
■ 배터리 방전 시험 기능 (BATTERY DISCHARGE TEST)

배터리 팩 및 셀의 신뢰성 평가를 위한 TYPE 1(CC+UVP), TYPE 2(CP+UVP), TYPE 3(시간 지정 방전) 모드가 기본 포함되어 있습니다. 방전 종료 전압(UVP)에 도달하면 부하가 자동으로 오프되며, 축적된 방전 용량(AH), 방전 후 전압, 누적 방전 시간이 LCD에 정밀 표기됩니다.

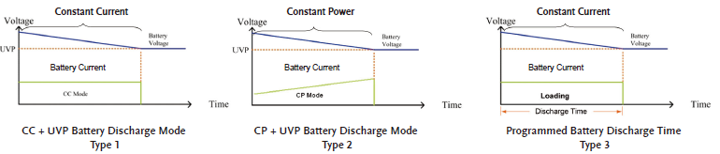

배터리 방전 모드 TYPE 1, TYPE 2, TYPE 3 특성 그래프
CC+UVP(TYPE 1), CP+UVP(TYPE 2) 및 프로그래밍 타이밍(TYPE 3) 배터리 방전 모드 곡선
■ 대용량 병렬 및 삼상(3-Phase) 제어 시스템

AEL-5000 시리즈는 Master 1대와 Slave 최대 7대를 인터록 연결하여 단상 최대 180kW까지 유연하게 확장할 수 있습니다. 또한 3대의 마스터/슬레이브 구성을 Y 결선 또는 델타(Δ) 결선으로 통합 제어하여 삼상 AC 전원 시스템에 대해 최대 540kW 대용량 부하 시험을 단일 기기처럼 간편하게 운용합니다.

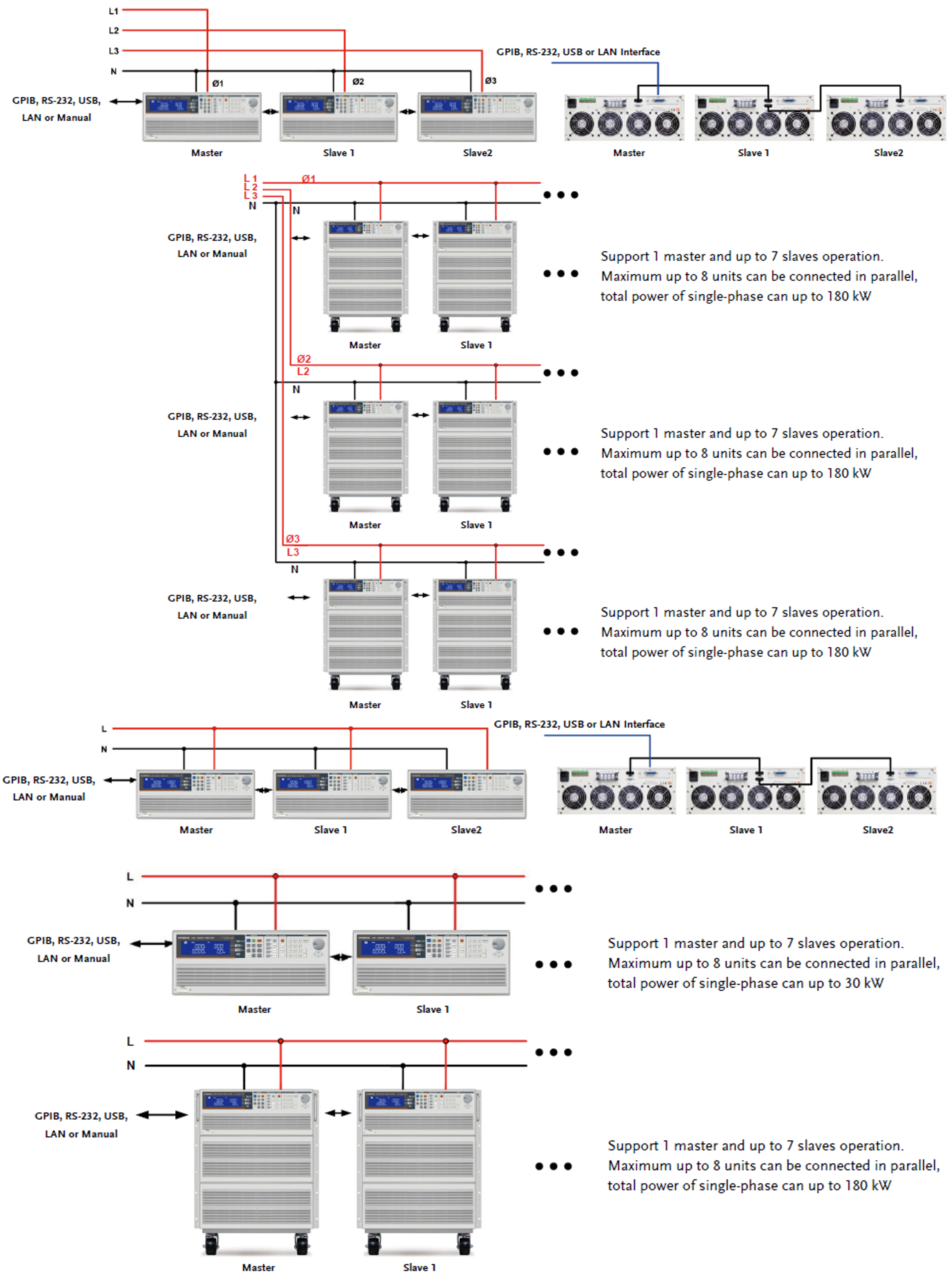

병렬 및 삼상 제어 연결 구성도
Master-Slave 인터페이스 기반 단상 병렬(최대 180kW) 및 삼상 Y/Δ 결선(최대 540kW) 시스템 결선도
공통 사양 항목 AEL-5002
-350-18.75		 AEL-5003
-350-28		 AEL-5004
-350-37.5		 AEL-5006
-350-56		 AEL-5008
-350-75		 AEL-5012
-350-112.5		 AEL-5015
-350-112.5		 AEL-5019
-350-112.5		 AEL-5023
-350-112.5		 AEL-5002
-425-18.75		 AEL-5003
-425-28		 AEL-5004
-425-37.5		 AEL-5006
-425-56		 AEL-5008
-425-75		 AEL-5012
-425-112.5		 AEL-5015
-425-112.5		 AEL-5019
-425-112.5		 AEL-5023
-425-112.5		 AEL-5003
-480-18.75		 AEL-5004
-480-28
기본 출력 정격 (POWER / CURRENT / VOLTAGE RATINGS)
정격 전력 (Power - Turbo OFF) 1875 W2800 W3750 W5600 W7500 W11250 W15000 W18750 W22500 W 1875 W2800 W3750 W5600 W7500 W11250 W15000 W18750 W22500 W 2800 W3750 W
부스트 전력 (Power - Turbo ON) 3750 W5600 W7500 W11200 W15000 W22500 W30000 W37500 W45000 W 3750 W5600 W7500 W11200 W15000 W22500 W30000 W37500 W45000 W 5600 W7500 W
정격 전류 (Current - Turbo OFF) 18.75A / 56.25Apk28A / 84Apk37.5A / 112.5Apk56A / 168Apk75A / 225Apk112.5A / 337.5Apk112.5A / 337.5Apk112.5A / 337.5Apk112.5A / 337.5Apk 18.75A / 56.25Apk28A / 84Apk37.5A / 112.5Apk56A / 168Apk75A / 225Apk112.5A / 337.5Apk112.5A / 337.5Apk112.5A / 337.5Apk112.5A / 337.5Apk 18.75A / 56.25Apk28A / 84Apk
부스트 전류 (Current - Turbo ON) 37.5A / 56.25Apk56A / 84Apk75A / 112.5Apk112A / 168Apk150A / 225Apk225A / 337.5Apk225A / 337.5Apk225A / 337.5Apk225A / 337.5Apk 37.5A / 56.25Apk56A / 84Apk75A / 112.5Apk112A / 168Apk150A / 225Apk225A / 337.5Apk225A / 337.5Apk225A / 337.5Apk225A / 337.5Apk 37.5A / 56.25Apk56A / 84Apk
작동 전압 범위 (Voltage Range) 50 Vrms ~ 350 Vrms / 500 Vdc 50 Vrms ~ 425 Vrms / 600 Vdc 50 Vrms ~ 480 Vrms / 700 Vdc
주파수 범위 (Frequency Range) DC, 40 Hz ~ 440 Hz (CC, CP 모드) / DC ~ 440 Hz (LIN, CR, CV 모드) DC, 40 Hz ~ 70 Hz (CC, CP) / DC ~ 70 Hz (LIN, CR, CV)
보호 기능 정격 (PROTECTIONS)
과전력 보호 (OPP - Wrms) 1968.75W2940W3937.5W5880W7875W11812.5W15750W19687.5W23625W 1968.75W2940W3937.5W5880W7875W11812.5W15750W19687.5W23625W 2940W3937.5W
과전류 보호 (OCP - Arms) 19.687A29.40A39.375A58.8A78.75A118.125A118.125A118.125A118.125A 19.687A29.40A39.375A58.8A78.75A118.125A118.125A118.125A118.125A 19.687A29.40A
과전압 보호 (OVP) 367.5 Vrms / 525 Vdc 446.25 Vrms / 630 Vdc 504 Vrms / 735 Vdc
과온 보호 (OTP) 지원함 (Yes)
동작 모드별 사양 (OPERATION MODE)
정전류 모드 (CC) 범위 0 ~ 18.75A0 ~ 28A0 ~ 37.5A0 ~ 56A0 ~ 75A0 ~ 112.5A0 ~ 112.5A0 ~ 112.5A0 ~ 112.5A 0 ~ 18.75A0 ~ 28A0 ~ 37.5A0 ~ 56A0 ~ 75A0 ~ 112.5A0 ~ 112.5A0 ~ 112.5A0 ~ 112.5A 0 ~ 18.75A0 ~ 28A
CC 분해능 (Resolution) 0.3125mA0.5mA0.625mA1mA1.25mA1.875mA1.875mA1.875mA1.875mA 0.3125mA0.5mA0.625mA1mA1.25mA1.875mA1.875mA1.875mA1.875mA 0.3125mA0.5mA
선형 정전류 (Linear CC) 범위 0 ~ 18.75A0 ~ 28A0 ~ 37.5A0 ~ 56A0 ~ 75A0 ~ 112.5A0 ~ 112.5A0 ~ 112.5A0 ~ 112.5A 0 ~ 18.75A0 ~ 28A0 ~ 37.5A0 ~ 56A0 ~ 75A0 ~ 112.5A0 ~ 112.5A0 ~ 112.5A0 ~ 112.5A 0 ~ 18.75A0 ~ 28A
CC / Linear CC 정확도 ±(설정의 0.1% + 범위의 0.2%) @ 50/60Hz, ±0.5% @ DC 및 400Hz
정저항 모드 (CR) 범위 3.2 Ω ~ 64 kΩ1.6 Ω ~ 32 kΩ0.533 Ω ~ 10.666 kΩ 3.2 Ω ~ 64 kΩ2.0 Ω ~ 40 kΩ1.6 Ω ~ 32 kΩ1.0 Ω ~ 20 kΩ0.8 Ω ~ 16 kΩ0.533 Ω ~ 10.666 kΩ 4.0 Ω ~ 80 kΩ2.5 Ω ~ 50 kΩ
CR 정확도 ±0.2% @ 50/60Hz, ±(설정의 0.5% + 범위의 2%) @ DC 및 400Hz
정전압 모드 (CV) 범위 50 Vrms ~ 350 Vrms / 500 Vdc (분해능: 0.01V) 50 Vrms ~ 425 Vrms / 600 Vdc (분해능: 0.1V) 50 Vrms ~ 480 Vrms / 700 Vdc (분해능: 0.0125V)
CV 정확도 ±(설정의 0.1% + 범위의 0.1%)
정전력 모드 (CP) 범위 1875 W2800 W3750 W5600 W7500 W11250 W15000 W18750 W22500 W 1875 W2800 W3750 W5600 W7500 W11250 W15000 W18750 W22500 W 2800 W3750 W
CP 정확도 ±0.5% @ 50/60Hz, ±2% @ DC 및 400Hz
크레스트 팩터 범위 (Crest Factor) √2 ~ 5.0 (분해능: 0.1 / 정확도: (0.5%/Irms) + 1% FS)
역률 범위 (Power Factor) 0 ~ 1 진상(Lead) 또는 지상(Lag) (분해능: 0.01 / 정확도: 1% FS)
시험 모드 및 과도 동작 특성 (TEST MODES & TRANSIENTS)
UPS / PV 인버터 효율 시험 비선형 모드(Non-Linear Mode) 및 저항+비선형 모드(Resistive + Non-Linear Mode) 지원
UPS 백업 / 배터리 방전 시험 시간 범위: 1초 ~ 99999초 (>27시간) / 저전압 차단(UVP) 고정 전압 보호 연동
퓨즈 시험 최대 전류 (Turbo OFF) 18.75A28A37.5A56A75A112.5A112.5A112.5A112.5A 18.75A28A37.5A56A75A112.5A112.5A112.5A112.5A 18.75A28A
퓨즈 시험 최대 전류 (Turbo ON) 37.5A56A75A112A150A225A225A225A225A 37.5A56A75A112A150A225A225A225A225A 37.5A56A
돌입 전류 시험 (Inrush Istart) 0 ~ 37.5A0 ~ 56A0 ~ 75A0 ~ 112A0 ~ 150A0 ~ 225A0 ~ 225A0 ~ 225A0 ~ 225A 0 ~ 37.5A0 ~ 56A0 ~ 75A0 ~ 112A0 ~ 150A0 ~ 225A0 ~ 225A0 ~ 225A0 ~ 225A 0 ~ 37.5A0 ~ 56A
서지 전류 시험 (Surge S1/S2) 0 ~ 37.5A0 ~ 56A0 ~ 75A0 ~ 112A0 ~ 150A0 ~ 225A0 ~ 225A0 ~ 225A0 ~ 225A 0 ~ 37.5A0 ~ 56A0 ~ 75A0 ~ 112A0 ~ 150A0 ~ 225A0 ~ 225A0 ~ 225A0 ~ 225A 0 ~ 37.5A0 ~ 56A
측정 미터 리드백 사양 (MEASUREMENTS READBACK)
전압 리드백 미터 (V Meter) 500 V 범위 (분해능: 0.01V / 정확도: ±0.05% of rdg+range) 600 V 범위 (분해능: 0.01V / 정확도: ±0.05% of rdg+range) 700 V 범위 (분해능: 0.0125V / 정확도: ±0.05% of rdg+range)
전류 리드백 미터 (A Meter) 18.75A / 37.5A28A / 56A37.5A / 75A28A / 56A37.5A / 75A56.25A / 112.5A56.25A / 112.5A56.25A / 112.5A56.25A / 112.5A 18.75A / 37.5A28A / 56A37.5A / 75A28A / 56A37.5A / 75A56.25A / 112.5A56.25A / 112.5A56.25A / 112.5A56.25A / 112.5A 9.375A / 18.75A14A / 28A
전류 미터 정확도 ±0.1% of (reading + range) @ 50/60Hz (파라미터: Irms, I Max/Min, Ipk)
전력 리드백 미터 (W Meter) 1875 W2800 W3750 W5600 W7500 W11250 W15000 W18750 W22500 W 1875 W2800 W3750 W5600 W7500 W11250 W15000 W18750 W22500 W 2800 W3750 W
전력 미터 정확도 ±0.5% of (reading + range) @ 50/60Hz, ±2% @ DC 및 400Hz
기타 측정 파라미터 VA, VAR, CF, I, Ipeak, Imax, Imin, Vmax, Vmin, IHD, VHD, ITHD, VTHD
시스템 제원 및 하드웨어 규격 (GENERAL SPECIFICATIONS)
시작 부하 인가 (Startup Loading) 인버터 / UPS 기동 시 직접 부하 연결 투입 제어 가능 (Yes)
부하 On/Off 제어 위상각 0도 ~ 359도 전 범위 프로그래밍 제어 가능
마스터/슬레이브 병렬/3상 제어 마스터 1대 + 슬레이브 최대 7대 병렬 접속 가능 (단상 최대 180kW, 3상 최대 540kW)
통신 인터페이스 포트 기본 포트: GPIB, RS-232, LAN, USB
최대 소비전력 (Power Con.) 150 VA270 VA390 VA510 VA630 VA750 VA 150 VA270 VA390 VA510 VA630 VA750 VA 150 VA
외형 치수 (H x W x D mm) 177 x 440 x 558458 x 480 x 590636 x 480 x 590814 x 480 x 5901283 x 600 x 600 177 x 440 x 558458 x 480 x 590636 x 480 x 590814 x 480 x 5901283 x 600 x 600 177 x 440 x 558
제품 중량 (Weight kg) 21.5 kg27.5 kg33.5 kg58 kg70 kg105 kg140 kg260 kg295 kg 21.5 kg27.5 kg33.5 kg58 kg70 kg105 kg140 kg260 kg295 kg 27.5 kg33.5 kg
• 터보 모드 (Turbo Mode): 퓨즈, OCP, OPP 및 단락 시험 시 정격 전류 및 전력의 최대 2배까지 부스트 출력을 지원합니다.
• 입력 AC 전원: 100 Vac ~ 230 Vac ±10%, 50/60 Hz (고급 팬 강제 냉각 방식).
• 병렬 및 3상 연결: 단상 최대 180kW, 3상 또는 Y 접속 시 최대 540kW 시스템 구성이 가능합니다.

옵션 액세서리

PEL-022

GPIB 카드

PEL-023

RS-232 카드드

PEL-024

LAN 카드

PEL-025

USB 카드

주문 정보

AEL-5002-350-18.75

1채널 프로그래머블 AC/DC 전자 부하(350V/18.75A/1875W)

견적요청

AEL-5003-350-28

1채널 프로그래머블 AC/DC 전자 부하(350V/28A/2800W)

견적요청

AEL-5004-350-37.5

1채널 프로그래머블 AC/DC 전자 부하(350V/37.5A/3750W)

견적요청

AEL-5006-350-56

1채널 프로그래머블 AC/DC 전자 부하(350V/56A/5600W)

견적요청

AEL-5008-350-75

1채널 프로그래머블 AC/DC 전자 부하(350V/75A/7500W)

견적요청

AEL-5012-350-112.5

1채널 프로그래머블 AC/DC 전자 부하(350V/112.5A/11250W)

견적요청

AEL-5015-350-112.5

1채널 프로그래머블 AC/DC 전자 부하(350V/112.5A/15000W)

견적요청

AEL-5019-350-112.5

1채널 프로그래머블 AC/DC 전자 부하(350V/112.5A/18750W)

견적요청

AEL-5023-350-112.5

1채널 프로그래머블 AC/DC 전자 부하(350V/112.5A/22500W)

견적요청

AEL-5002-425-18.75

1채널 프로그래머블 AC/DC 전자 부하(425V/18.75A/1875W)

견적요청

AEL-5003-425-28

1채널 프로그래머블 AC/DC 전자 부하(425V/28A/2800W)

견적요청

AEL-5004-425-37.5

1채널 프로그래머블 AC/DC 전자 부하(425V/37.5A/3750W)

견적요청

AEL-5006-425-56

1채널 프로그래머블 AC/DC 전자 부하(425V/56A/5600W)

견적요청

AEL-5008-425-75

1채널 프로그래머블 AC/DC 전자 부하(425V/75A/7500W)

견적요청

AEL-5012-425-112.5

1채널 프로그래머블 AC/DC 전자 부하(425V/112.5A/11250W)

견적요청

AEL-5015-425-112.5

1채널 프로그래머블 AC/DC 전자 부하(425V/112.5A/15000W)

견적요청

AEL-5019-425-112.5

1채널 프로그래머블 AC/DC 전자 부하(425V/112.5A/18750W)

견적요청

AEL-5023-425-112.5

1채널 프로그래머블 AC/DC 전자 부하(425V/112.5A/22500W)

견적요청

AEL-5003-480-18.75

1채널 프로그래머블 AC/DC 전자 부하(480V/18.75A/2800W)

견적요청

AEL-5004-480-28

1채널 프로그래머블 AC/DC 전자 부하(480V/28A/3750W)

견적요청
