> > 디지털 오실로스코프 MPO-2000 시리즈
- MPO-2000P:200MHz; 4CH/2CH
- MPO-2000B:100MHz; 4CH/2CH
- 자동화 목적으로 Python 스크립트를 사용하여 제어할 수 있도록 허용
- Spectrogram을 사용한 Dual Channel Spectrum Analyzer
- I2C/SPI/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능
- MPO-2000P: CAN FD, USB 2.0(FS), FlexRay, USB PD, I2S 디코딩
- MPO-2000B: CAN FD, USB 2.0(FS) 디코딩
- 데이터 로그 기능은 최대 1000시간
- 네트워크 저장 기능
- 스펙트럼 분석기, 듀얼 채널 25MHz AWG, DMM 및 전원 공급 탑재
- 전원 공급: 이중 채널 출력, 1V~20V 연속 조정 가능(0.1V 스텝)
온라인 견적요청

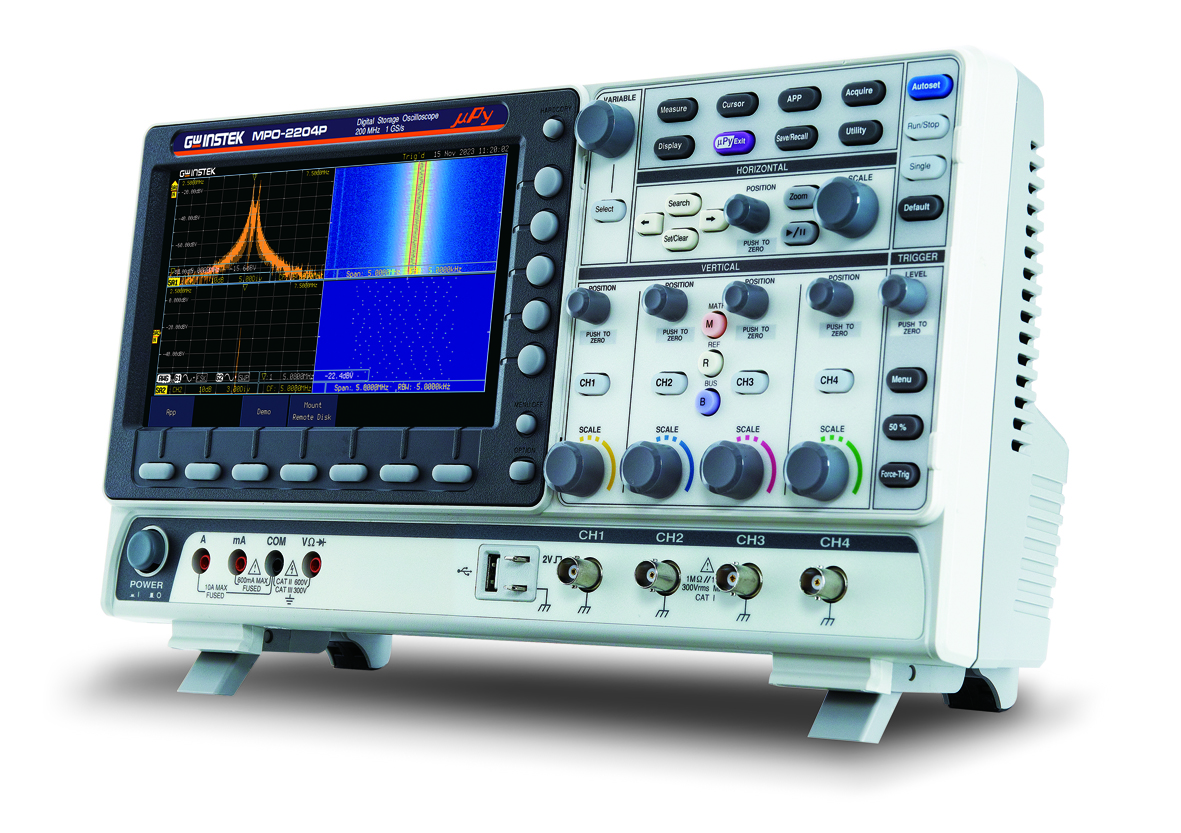

MPO-2000 시리즈 (MPO-2000 Series)
다기능 프로그래머블 오실로스코프 (Multi-function Programmable Oscilloscope)
MPO-2000 시리즈는 오실로스코프, 스펙트럼 분석기, 임의파형발생기, 디지털 멀티미터, DC 파워서플라이를 하나로 결합한 혁신적인 5-in-1 다기능 프로그래머블 계측기입니다. PC 없이 단일 장치 및 다중 장치의 자동화 테스트를 수행할 수 있도록 업계 최초로 파이썬(Python) 스크립트 및 내장 GUI 라이브러리를 도입하여 저비용으로 스마트한 소형 테스트 시스템을 구축할 수 있습니다.

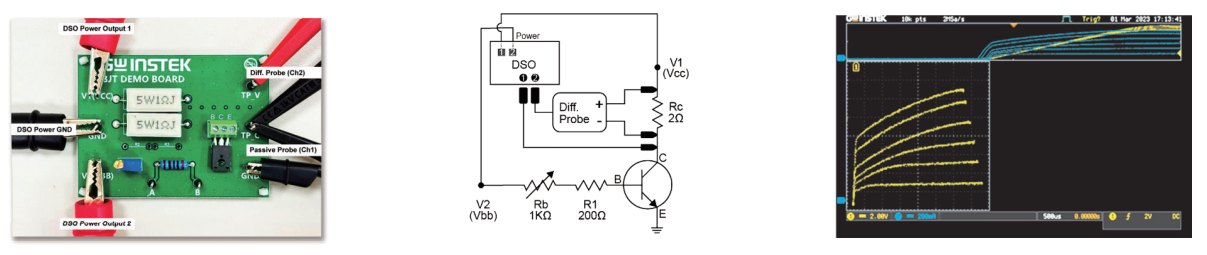

MPO-2000 시리즈는 BJT, LC 발진기, 퓨즈 내구성 테스트 등 20V 미만 부품 측정에 유용한 다양한 파이썬 APP을 기본 제공합니다. 라인업은 100MHz 대역폭의 베이직(MPO-2000B)과 200MHz 대역폭의 프로페셔널(MPO-2000P)로 구성되며, 프로페셔널 버전은 확장된 리소스를 통해 더 긴 파형 데이터 처리, 스크립트 수정, 그리고 FlexRay, USB-PD, I²S 등 고급 버스 디코딩 기능을 추가 비용 없이 지원합니다. 단순 반복 작업의 효율을 높여주는 이 올인원 솔루션은 측정 자동화 교육부터 생산 라인 테스트, QA 부품 검사까지 다양한 현장에 최적화되어 있습니다.
주요 특징 (FEATURES)
- • 대역폭 및 채널 구성 : MPO-2000 시리즈의 대역폭 및 채널 구성은 모델에 따라 구분되며, MPO-2000P 버전은 200MHz 대역폭에 4채널 또는 2채널 옵션을 제공하고, MPO-2000B 버전은 100MHz 대역폭에 4채널 또는 2채널 옵션을 제공합니다.
- • 파이썬 자동화 제어 지원 : 자동화 목적의 제어를 위해 파이썬(Python) 스크립트를 사용할 수 있도록 허용합니다.
- • 스펙트로그램 포함 듀얼 채널 스펙트럼 분석기 : 스펙트로그램 표시 기능을 갖춘 듀얼 채널 스펙트럼 분석기 기능을 탑재했습니다.
- • 시리얼 버스 트리거 및 디코딩 기능 : I2C/SPI/UART/CAN/LIN 시리얼 버스 트리거 및 디코딩 기능을 기본 제공하며, MPO-2000P는 CAN-FD, USB 2.0 (Full Speed), FlexRay, USB-PD, I2S 디지털 디코딩을 지원하고, MPO-2000B는 CAN-FD, USB 2.0 (Full Speed) 디지털 디코딩을 지원합니다.
- • USB HID 및 Host CDC-ACM 프로토콜 지원 (Pro 전용) : MPO-2000P는 파이썬 스크립트 제어 하에 키보드, 마우스 및 바코드 스캐너 연결에 사용할 수 있는 USB HID 프로토콜을 지원하며, 다른 GW Instek 계측기를 제어하는 USB Host CDC-ACM 프로토콜을 지원합니다.
- • 5-in-1 통합 계측기 구성 : 스펙트럼 분석기, 듀얼 채널 25 MHz AWG, DMM 및 파워서플라이를 탑재하고 있습니다. 파워서플라이는 듀얼 채널 출력으로 1 V에서 20 V까지 연속 조절 가능합니다.(0.1 V 스텝)

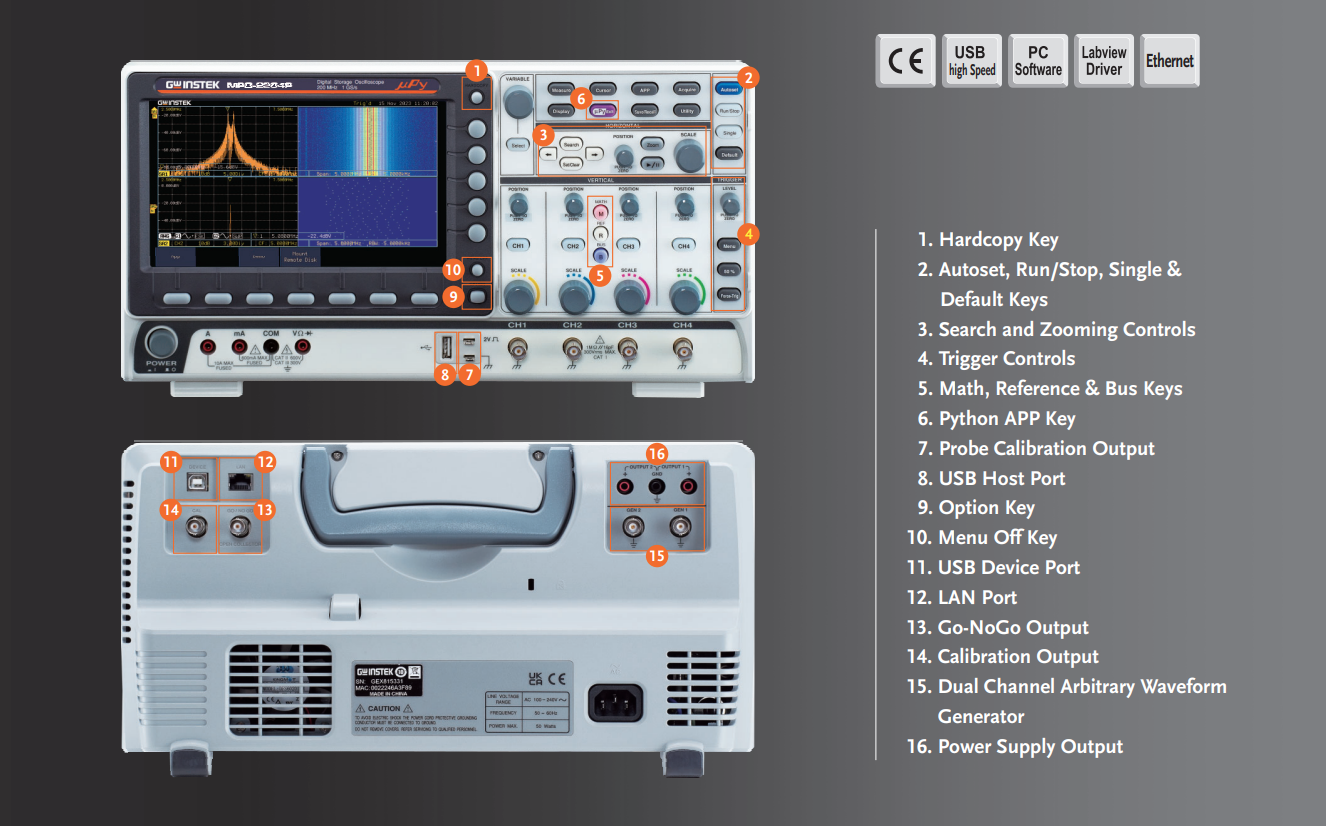

| 전면부 구성 설명 (Front Panel) | 후면부 및 기타 구성 설명 (Rear Panel & Others) |
|---|---|
| 1. 하드카피 키 (Hardcopy Key) | 9. 옵션 키 (Option Key) |
| 2. 오토셋, 실행/정지, 싱글 및 기본 설정 키 (Autoset, Run/Stop, Single & Default Keys) | 10. 메뉴 끄기 키 (Menu Off Key) |
| 3. 검색 및 확대/축소 제어 (Search and Zooming Controls) | 11. USB 디바이스 포트 (USB Device Port) |
| 4. 트리거 제어 (Trigger Controls) | 12. LAN 포트 (LAN Port) |
| 5. 연산, 레퍼런스 및 버스 키 (Math, Reference & Bus Keys) | 13. Go-NoGo 출력 (Go-NoGo Output) |
| 6. 파이썬 APP 키 (Python APP Key) | 14. 보정 출력 (Calibration Output) |
| 7. 프로브 보정 출력 (Probe Calibration Output) | 15. 듀얼 채널 임의파형발생기 (Dual Channel AWG) |
| 8. USB 호스트 포트 (USB Host Port) | 16. 파워서플라이 출력 (Power Supply Output) |

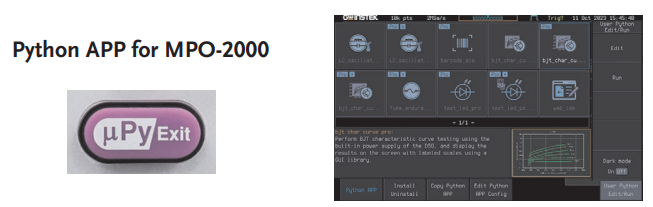

설치 가능한 파이썬 APP 최대 수: 100 세트(사전 설치된 파이썬 APP 포함). 내부 디스크 또는 USB 플래시 드라이브에서 파이썬 소스 코드(*.py 파일)를 실행할 수 있습니다.

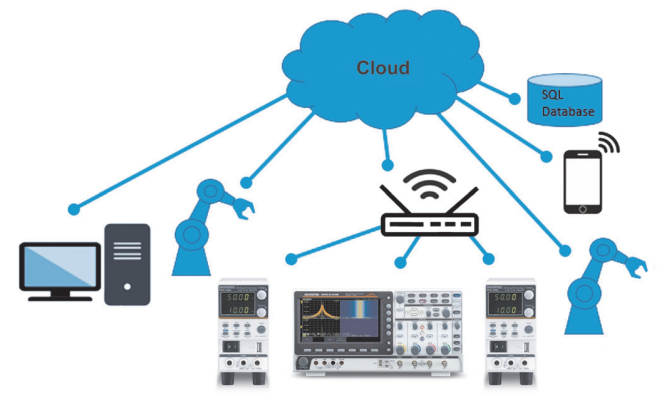

(클라우드 네트워크 연결 다이어그램)

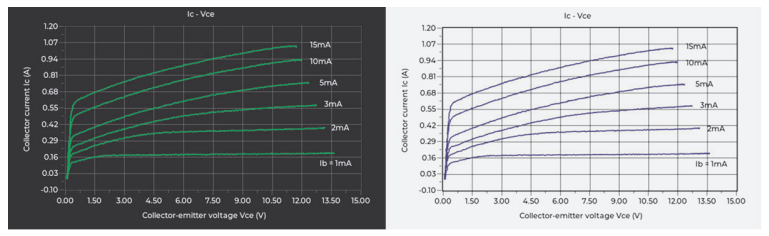

판독 스케일이 있는 I-V 특성 곡선(Curve Tracer)을 제공합니다. 트랜지스터 특성 곡선은 파이썬 소프트웨어 플랫폼을 완료한 후 당사의 첫 번째 애플리케이션입니다. MPO-2000을 사용하여 트레이서 기능 애플리케이션을 구현합니다. 파형 누적을 갖기 위해 XY 모드가 사용됩니다. 사용자는 MPO-2000의 내장된 2개의 20V DC 전원 출력을 사용할 수 있습니다. 프로페셔널 버전은 USB CDC-ACM을 통해 외부 DC 파워서플라이를 사용할 수 있습니다.

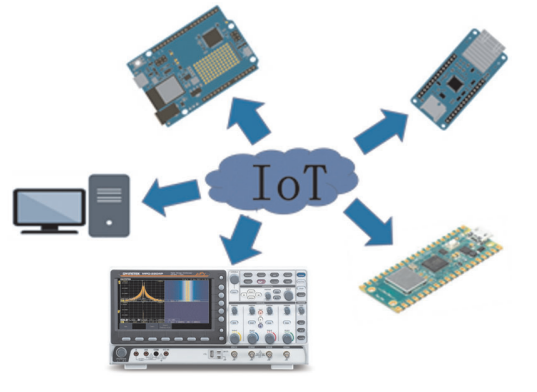

MPO-2000은 MQTT(Message Queuing Telemetry Transport) 프로토콜도 지원합니다. 게시자(Publisher)의 경우 측정 데이터를 클라우드로 전송할 수 있으며, 구독자(Subscriber)의 경우 오실로스코프의 원격 제어를 실현할 수 있습니다.

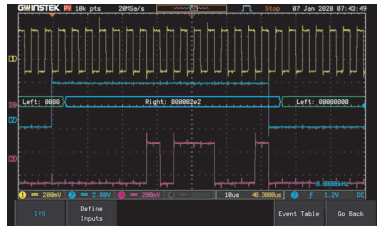

MPO-2000은 베이직 버전에서 CAN FD / USB 2.0 (FS) 디코딩을 제공하고 프로페셔널 버전에서는 CAN FD / USB 2.0 (FS) / FlexRay / USB PD / I²S 디코딩을 제공합니다. 새로운 자동차, USB 및 오디오 프로토콜의 디코딩 및 분석을 위해 추가 옵션이 필요하지 않습니다.
| Decoding Category (디코딩 카테고리) | Application (응용 분야) |
|---|---|
| CAN-FD | Automobile/electric vehicle control system signal transmission (자동차/전기차 제어 시스템 신호 전송) |
| USB 2.0 (Full Speed) | PC peripheral device/CPU embedded system development (PC 임베디드 주변장치/CPU 임베디드 시스템 개발) |
| FlexRay (Professional Version) | Automobile/electric vehicle control system signal transmission (자동차/전기차 제어 시스템 신호 전송) |
| I²S (Professional Version) | Digital audio signal transmission (디지털 오디오 신호 전송) |
| USB-PD (Professional Version) | USB Power Delivery for portable battery quick charging (휴대용 배터리 고속 충전용 USB Power Delivery) |

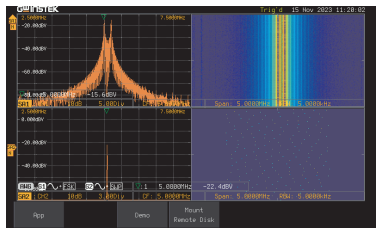

시간 영역에서의 신호 측정 외에도 MPO-2000은 스펙트럼 분석기와 유사한 주파수 영역 측정 및 연산 기능을 제공합니다. 듀얼 채널 스펙트럼 분석기 및 스펙트로그램이 탑재되어 있습니다. 사용자는 듀얼 채널 주파수 영역 신호를 동시에 측정하고 분석할 수 있습니다. 스펙트로그램 기능을 통해 사용자는 신호의 강도 분포와 시간에 따른 스펙트럼 분포의 관계를 쉽게 관찰할 수 있습니다. 듀얼 스펙트럼 분석기 및 스펙트로그램은 저주파 - VHF 무선 통신, 오디오 처리, 진동 분석(기계 장비의 비정상 공선) 등의 주파수 응답을 테스트할 수 있습니다.
베이직 버전은 GUI 드로잉 모드로 파이썬 APP(스케일 포함)을 실행할 수 있으며, 테스트 대상이 되는 다양한 부품의 테스트에 맞춰 매개변수를 수정할 수 있습니다. 사용자가 드로잉 라이브러리의 스크립트를 수정하려면 Pro 버전을 구매하여 프로그램을 직접 수정해야 합니다. 파이썬 GUI 라이브러리를 사용하여 스케일이 지정된 차트를 그릴 수 있습니다 (사용자는 배경색을 임의로 수정할 수 있습니다).

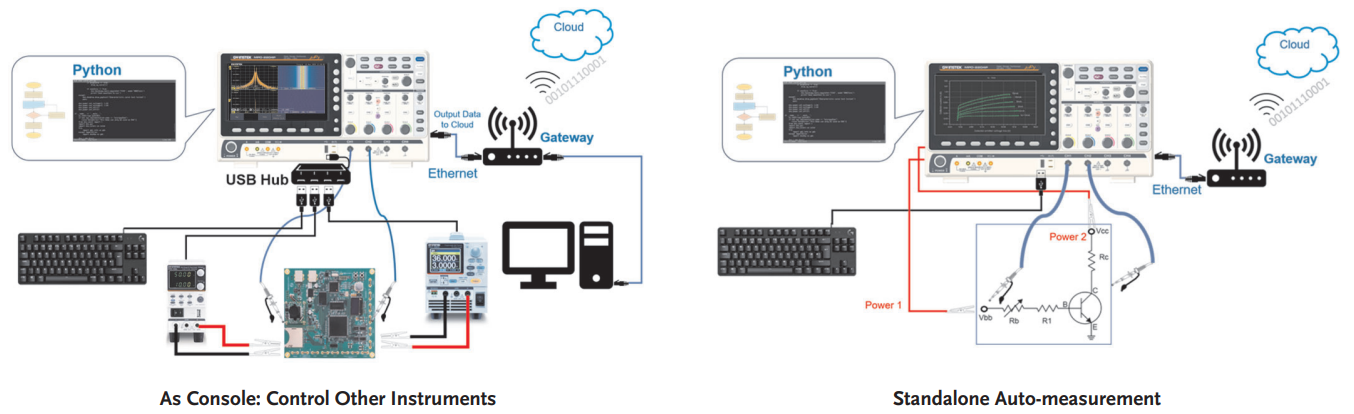

단일 장치 및 다중 장치 협력 테스트 시 추가 컴퓨터가 필요하지 않습니다. 사용자는 MPO-2000P 모델에서 프로그래밍하기 위해 USB 키보드만 연결하면 되며 측정 결과는 차트로 표시될 수 있습니다. CSV 또는 이미지 파일로 저장하거나 클라우드에 업로드할 수도 있습니다. 엣지 컴퓨팅을 구현하는 파이썬 스크립트 실행 기능이 있습니다.
| 분류 및 세부 규격명 (SPECIFICATIONS) | MPO-2102B | MPO-2104B | MPO-2202P | MPO-2204P | |
|---|---|---|---|---|---|
| 모델 비교 (MODEL COMPARISON) | |||||
| 채널 수 (Channels) | 2 ch + Ext | 4 ch | 2 ch + Ext | 4 ch | |
| 대역폭 (Bandwidth, -3 dB) | DC ~ 100 MHz | DC ~ 100 MHz | DC ~ 200 MHz | DC ~ 200 MHz | |
| 상승 시간 (Rise Time, 계산치) | 3.5 ns | 3.5 ns | 1.75 ns | 1.75 ns | |
| 대역폭 제한 (Bandwidth Limit) | 20 MHz | 20M/100 MHz | 20 MHz | 20M/100 MHz | |
| 파이썬 스크립트 실행 (Python Script Execution) | 베이직 버전 | 베이직 버전 | 프로페셔널 버전 | 프로페셔널 버전 | |
| 수직 감도 (VERTICAL SENSITIVITY) | |||||
| 해상도 (Resolution) | 8 비트, 1 mV ~ 10 V/div | ||||
| 입력 커플링 (Input Coupling) | AC, DC, GND | ||||
| 입력 임피던스 (Input Impedance) | 약 1 MΩ // 16 pF | ||||
| DC 게인 정확도 (DC Gain Accuracy) | 2 mV/div 이상 선택 시 ±(3%), 1 mV/div 선택 시 ±(5%) | ||||
| 극성 (Polarity) | 정상(Normal) 및 반전(Invert) | ||||
| 최대 입력 전압 (Maximum Input Voltage) | 300 Vrms, CAT I | ||||
| 오프셋 위치 범위 (Offset Position Range) |
1 mV/div ~ 20 mV/div: ±0.5 V 50 mV/div ~ 200 mV/div: ±5 V 500 mV/div ~ 2 V/div: ±25 V 5 V ~ 10 V/div: ±250 V |
||||
| 파형 신호 처리 (Waveform Signal Process) |
+, -, ×, ÷, FFT, 사용자 정의 수식 FFT: 1 Mpts FFT 스펙트럼 크기. FFT 수직 스케일을 Linear RMS 또는 dBV RMS로 설정, FFT 윈도우를 Rectangular, Hamming, Hanning, Blackman으로 설정 |
||||
| 트리거 (TRIGGER) | |||||
| 소스 (Source) | CH1, CH2, CH3*, CH4*, Line, EXT (*: 4채널 모델 전용) | ||||
| 트리거 모드 (Trigger Mode) | Auto (100 ms/div 이하에서 Roll 모드 지원), Normal, Single | ||||
| 트리거 유형 (Trigger Type) | Edge, Pulse Width (Glitch), Video, Pulse Runt, Rise & Fall (Slope), Timeout, Alternate, Event-Delay (1~65535 이벤트), Time-Delay (4 ns~10 s), Bus (UART, I2C, SPI, CAN, LIN - 4채널 모델만 지원) | ||||
| 홀드오프 범위 (Holdoff Range) | 4 ns ~ 10 s | ||||
| 커플링 (Coupling) | AC, DC, LF 차단, HF 차단, 노이즈 차단 | ||||
| 감도 (Sensitivity) | 1 div | ||||
| 외부 트리거 (EXTERNAL TRIGGER) | |||||
| 범위 (Range) | ±15 V | ||||
| 감도 (Sensitivity) | DC ~ 100 MHz 약 100 mV; 100 MHz ~ 200 MHz 약 150 mV | ||||
| 입력 임피던스 (Input Impedance) | 1 MΩ ±3% ~ 16 pF | ||||
| 수평 (HORIZONTAL) | |||||
| 타임베이스 범위 (Time Base Range) | 1 ns/div ~ 100 s/div (1-2-5 단계); ROLL 모드: 100 ms/div ~ 100 s/div | ||||
| 프리 트리거 (Pre-trigger) | 최대 10 div | ||||
| 포스트 트리거 (Post-trigger) | 최대 2,000,000 div | ||||
| 타임베이스 정확도 (Time Base Accuracy) | 21 ms 시간 간격 동안 ±50 ppm | ||||
| 실시간 샘플링 속도 (Real Time Sample Rate) | 최대 1 GSa/s (4채널 모델); 채널당 1 GSa/s (2채널 모델) | ||||
| 레코드 길이 (Record Length) | 채널당 10M pts | ||||
| 획득 모드 (Acquisition Mode) | Normal, Average, Peak Detect, Single | ||||
| 피크 감지 (Peak Detection) | 2 ns (대표값) | ||||
| 평균 (Average) | 2 ~ 512 선택 가능 | ||||
| X-Y 모드 (X-Y MODE) | |||||
| X축 입력 (X Axis Input) | 채널 1, 채널 3 (4채널 모델 전용) | ||||
| Y축 입력 (Y Axis Input) | 채널 2, 채널 4 (4채널 모델 전용) | ||||
| 위상 변이 (Phase Shift) | 100kHz에서 ±3° | ||||
| 커서 및 측정 (CURSORS AND MEASUREMENT) | |||||
| 커서 (Cursors) | Amplitude, Time, Gating 가능; 단위: 초(s), Hz(1/s), 위상(degree), 비율(%) | ||||
| 자동 측정 (Automatic Measurement) | 38가지: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, %Flicker, Flicker Idx, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase | ||||
| 자동 카운터 (Auto Counter) | 6자리, 최소 2Hz에서 정격 대역폭까지 | ||||
| 제어 패널 기능 (CONTROL PANEL FUNCTION) | |||||
| 오토셋 (Autoset) | 모든 채널의 수직, 수평 및 트리거 시스템을 버튼 하나로 자동 설정 ("Undo Autoset", "Fit Screen"/"AC Priority" 모드, "Fine Scale" 기능 포함) | ||||
| 설정 저장 (Save Setup) | 20 세트 | ||||
| 임의파형발생기 사양 (AWG SPECIFICATIONS) | |||||
| 채널 수 (Channels) | 2 | ||||
| 샘플링 속도 (Sample Rate) | 200 MSa/s | ||||
| 수직 해상도 (Vertical Resolution) | 14 비트 | ||||
| 최대 주파수 (Max. Frequency) | 25 MHz | ||||
| 파형 (Waveforms) | 정현파(Sine), 사각파(Square), 펄스(Pulse), 톱니파(Ramp), DC, 노이즈, Sinc, 가우시안, 로렌츠, 지수 상승, 지수 하강, 하버사인, 심장파(Cardiac) | ||||
| 출력 범위 (Output Range) | 20 mVpp ~ 5 Vpp (HighZ); 10 mVpp ~ 2.5 Vpp (50 Ω) | ||||
| 출력 해상도 (Output Resolution) | 1 mV | ||||
| 출력 정확도 (Output Accuracy) | 2% (1 kHz) | ||||
| 오프셋 범위 (Offset Range) | ±2.5 V (HighZ); ±1.25 V (50 Ω) | ||||
| 오프셋 해상도 (Offset Resolution) | 1 mV | ||||
| 정현파 (Sine) | 주파수 범위: 100 mHz ~ 25 MHz / 평탄도: ±0.5 dB (15 MHz), ±1 dB (15 MHz ~ 25 MHz) / 고조파 distortion: -40 dBc / 비고조파 (Stray): -40 dBc / 신호 대 노이즈 비(S/N): 40 dB | ||||
| 사각파/펄스 (Square/Pulse) | 주파수 범위: 100 mHz ~ 15 MHz / 상승/하강 시간: <15 ns / 오버슛: <3.9% / 듀티 사이클: 사각파 50%, 펄스 0.4%~99.6% / 최소 펄스폭: 30 ns / 지터: 500 ps | ||||
| 톱니파 (Ramp) | 주파수 범위: 100 mHz ~ 1 MHz / 대칭성: 0 ~ 100% | ||||
| 스펙트럼 분석기 사양 (SPECTRUM ANALYZER SPECIFICATIONS) | |||||
| 주파수 범위 (Frequency Range) | DC ~ 500 MHz (최대 보정되지 않은 대역폭 500 MHz) | ||||
| 스팬 (Span) | 1 kHz ~ 500 MHz (최대) | ||||
| 분해능 대역폭 (Resolution Bandwidth) | 1 Hz ~ 500 kHz (최대) | ||||
| 기준 레벨 (Reference Level) | -50 dBm ~ +40 dBm (5 dBm 스텝) | ||||
| 수직 단위 (Vertical Units) | dBV RMS, Linear RMS, dBm | ||||
| 수직 위치 (Vertical Position) | -12 divs ~ +12 divs | ||||
| 수직 스케일 (Vertical Scale) | 1-2-5 시퀀스로 1 dB/div ~ 20 dB/div | ||||
| 표시 평균 노이즈 레벨 (DANL) |
1 V/div: <-50 dBm (Avg: 16) 100 mV/div: <-70 dBm (Avg: 16) 10 mV/div: <-90 dBm (Avg: 16) |
||||
| 스퓨리어스 응답 (Spurious Response) | 2차 고조파 왜곡 < -40 dBc, 3차 고조파 왜곡 < -45 dBc | ||||
| 주파수 영역 추적 유형 (Frequency Domain Trace Types) | Normal, Max Hold, Min Hold, Average (2 ~ 256) | ||||
| 감지 방식 (Detection Methods) | Sample, +Peak, -Peak, Average | ||||
| FFT 윈도우 인자 (FFT Windows) | Hanning 1.44, Rectangular 0.89, Hamming 1.30, Blackman 1.68 | ||||
| 디지털 멀티미터 사양 (DMM SPECIFICATIONS) | |||||
| 판독값 (Reading) | 5,000 카운트 | ||||
| 전압 입력 (Voltage Input) | CAT II 600 Vrms, CAT III 300 Vrms | ||||
| 기본 조건 (Basic Conditions) | 교정 주기 1년, 동작 온도 18°C ~ 28°C, 상대 습도 80% 이하(비응축), AC 측정은 50% 듀티 사이클 기준 | ||||
| DC 전압 (DC Voltage) | 50 mV, 500 mV, 5 V, 50 V, 500 V, 1000 V (6개 범위) / 정확도: ±(0.1% 판독값 + 5 자릿수) / 입력 임피던스: 10 MΩ | ||||
| DC 전류 (DC Current) | 50 mA, 500 mA, 10 A (3개 범위) / 정확도: 50mA~500mA ±(0.5% 판독값 + 0.05 mA), 10A ±(0.5% 판독값 + 50 mA) | ||||
| AC 전압 (AC Voltage) | 50 mV, 500 mV, 5 V, 50 V, 750 V (5개 범위) / 정확도: 50Hz~1kHz에서 ±(1.5% 판독값 + 15 자릿수) (700V 초과 전압은 사양 보장 안 됨) | ||||
| AC 전류 (AC Current) | 50 mA, 500 mA, 10 A (3개 범위) / 정확도: 50Hz~1kHz에서 50mA, 500mA ±(1.5% 판독값 + 0.05 mA), 10A ±(3% 판독값 + 50 mA) | ||||
| 저항 (Resistance) | 50 Ω, 500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 50 MΩ (7개 범위) / 정확도: 500Ω~5MΩ ±(0.3% 판독값 + 3 자릿수), 5MΩ ±(0.5% 판독값 + 3 자릿수) (50Ω 및 50MΩ 범위는 사양 보장 안 됨) | ||||
| 다이오드 테스트 (Diode Test) | 최대 순방향 전압 1.5 V, 개시 전압 2.8 V | ||||
| 온도(열전대) (Temperature) | 범위 -50 °C ~ +1000 °C, 분해능 0.1 °C (프로브 정확도 미포함) | ||||
| 도통 부저 (Continuity Beeper) | <15 Ω | ||||
| 파워서플라이 사양 (POWER SUPPLY SPECIFICATIONS) | |||||
| 출력 채널 (Output Channel) | CH1 & CH2 | ||||
| 출력 범위 (Output Range) | 1 V ~ 5 V / 1 A; 5 V ~ 10 V / 0.5 A; 10 V ~ 20 V / 0.25 A (피크 전류: 1 A @ 250 ms) | ||||
| 전압 스텝 (Voltage Step) | 0.1 V 연속 조절 가능 | ||||
| 출력 전압 정확도 (Output Voltage Accuracy) | ±3% | ||||
| 리플 및 노이즈 (Ripple and Noise) | ≤ 50 mVrms | ||||
| 디스플레이 (DISPLAY) | |||||
| TFT LCD 유형 (TFT LCD Type) | 8인치 TFT LCD WVGA 컬러 디스플레이 | ||||
| 디스플레이 해상도 (Display Resolution) | 가로 800 x 세로 480 픽셀 (WVGA) | ||||
| 보간법 (Interpolation) | Sin(x)/x | ||||
| 파형 표시 (Waveform Display) | 점(Dots), 벡터(Vectors), 가변 지속성(16 ms ~ 4 s), 무한 지속성 | ||||
| 파형 업데이트 속도 (Waveform Update Rate) | 초당 최대 120,000 개 파형 | ||||
| 디스플레이 그리드 (Display Graticule) | 8 x 10 디비전 | ||||
| 디스플레이 모드 (Display Mode) | YT, XY | ||||
| 인터페이스 (INTERFACE) | |||||
| USB 2.0 Hi-speed 호스트 포트 | 전면 패널 1개. USB2.0 대용량 저장 장치 클래스 지원 (FAT32 또는 NTFS 포맷); 프로페셔널 버전(MPO-2000P 시리즈)은 USB CDC ACM 클래스 및 USB HID 클래스도 지원 | ||||
| USB 2.0 Hi-speed 디바이스 포트 | 후면 패널 1개, USBTMC 클래스 지원 | ||||
| 이더넷 (LAN) 포트 | RJ45 커넥터, HP Auto-MDIX 지원 10/100 Mbps, TCP 소켓 통신 지원 (기본 5025 포트 사용) | ||||
| 웹 서버 (Web Server) | LAN을 사용하여 웹 브라우저에서 오실로스코프의 원격 제어 및 모니터링 지원 | ||||
| Go-NoGo BNC | 5V Max/10 mA TTL 오픈 컬렉터 출력 | ||||
| 켄싱턴 잠금 장치 (Kensington Style Lock) | 후면 패널 보안 슬롯을 표준 켄싱턴 잠금 장치에 연결 | ||||
기본 액세서리
전원 코드, 교정 성적서, 수동 프로브
- GTL-110 : BNC-BNC 케이블 x 2
- GTL-105A : 악어클립 테스트 리드
- GTL-207 : 바나나 플러그 테스트 리드
- GTL-100B-4 : MPO-2102B/2104B용 100 MHz(10:1/1:1) 전환 가능 수동 프로브 (채널당 1개)
- GTL-200B-4 : MPO-2202P/2204P용 200 MHz(10:1/1:1) 전환 가능 수동 프로브 (채널당 1개)
옵션 액세서리
- GRA-426 : 랙 어댑터 패널
- GAK-003 : 50 Ω 임피니트 어댑터
- GSC-008 : 소프트 캐링 케이스
- GTL-246 : USB 케이블, USB 2.0, A-B타입, 1200 mm
- GDP-050 : 고전압 차분 프로브 (25 MHz)
- GCP-330 : 고전압 차분 프로브 (50 MHz)
- GCP-530 : 300 kHz / 200 A 전류 프로브
- GCP-550 : 50 MHz / 30 A 전류 프로브
- GCP-500 : 300 kHz / 150 A 전류 프로브
무료 다운로드
- PC 소프트웨어
- OpenWave 소프트웨어
- 드라이버
- LabView 드라이버
주문 정보 | ||
MPO-2204P | 200MHz, 4-channel, Digital Storage Oscilloscope, Spectrum analyzer, dual channel 25MHz AWG, 5,000 counts DMM and power supply | 견적문의 |
MPO-2202P | 200MHz, 2-channel, Digital Storage Oscilloscope, Spectrum analyzer, dual channel 25MHz AWG, 5,000 counts DMM and power supply | 견적문의 |
MPO-2104B MPO-2102B | 100MHz, 4-channel, Digital Storage Oscilloscope, Spectrum analyzer ,dual channel 25MHz AWG, 5,000counts DMM and power supply 100MHz, 2-channel, Digital Storage Oscilloscope, Spectrum analyzer ,dual channel 25MHz AWG, 5,000 counts DMM and power supply
| 견적문의
견적문의 |
P 버전: 100,000 포인트의 파형 처리 지원; CAN FD, USB 2.0 (최대 속도), FlexRay, USB PD, I2S 디지털 디코딩;
USB CDC ACM 클래스; USB HID 클래스;
파이썬 GUI 라이브러리; Python 스크립트가 앱으로 패키징됩니다.
B 버전: 1,000포인트의 파형 처리 지원; CAN FD, USB 2.0(최대 속도) 디지털 디코딩을 지원합니다.
