> > 3350G 시리즈 고전력 DC 전자로드 (4~6kW)
- 정격 전압 : 150V/600V/1200V
- 정격 전력 : 4kW/5kW/6kW
- 5 디지트의 전압 / 전류 / 전력 동시 측정 가능
- 슬루율 선택 가능
- Overload, 보호 테스트를 위한 새로운 터보 모드
- OCP, OPP, AC/DC 또는 DC/DC 전력원의 short
- CC, CR, CV, CP, CV+CL, CV+PL, Dynamic, Short circuit operation 모드
- CC, CR, CP 모드뿐만 아니라 CV 모드 또한 parallel 작동 지원
- Short 전압, 전류 측정 가능
- Programmable Load ON/OFF 전압
- Load ON/OFF 전압 Program 기능, GO/NOGO 체크
- Master-Slave 제어 : 1대의 Master 당 7대의 Slave
- BMS 보호 테스트 기능
- I, W, ℃ 및 과전압 경고에 대한 보호
- 배터리 방전 전류 파형 시뮬레이션을 위한 9923 부하 전류 파형 발생기(옵션)
- 옵션 인터페이스 : GPIB, RS-232, USB, LAN
- 최대 150세트의 상태 저장/불러오기
- U.U.T(Unit Under Test)의 전원공급기를 3360G · 3370G 시리즈 전자로드의 입력단자에 바로 연결시킬 수 있는 Soft-start 회로 기능으로 계전기가 필요하지 않음
온라인 견적요청
■ 정격 전력 : 600W/1200W/1800W
■ 5 디지트의 전압 / 전류 / 전력 동시 측정 가능
■ 슬루율 선택 가능
■ Overload, 보호 테스트를 위한 새로운 터보 모드
■ OCP, OPP, AC/DC 또는 DC/DC 전력원의 short
■ BMS의 과충전/과방전 및 Short
■ CC, CR, CV, CP, CV+CL, CV+PL, Dynamic, Short circuit operation 모드
■ CC, CR, CP 모드뿐만 아니라 CV 모드 또한 parallel 작동 지원
■ SHORT time, SHORT_VH, SHORT_VL 설정 기능
■ Short 전압, 전류 측정 가능
■ 전류 상승/하강 Slew Rate 조절 가능
■ Programmable Load ON/OFF 전압
■ Load ON/OFF 전압 Program 기능, GO/NOGO 체크
■ 전압 극성 표시는 양수 값(“ + ”) 또는 음수 값(“ - ”)으로 설정 가능
■ Master-Slave 제어 : 1대의 Master 당 7대의 Slave
■ BMS 보호 테스트 기능
■ I, W, ℃ 및 과전압 경고에 대한 보호
■ 배터리 방전 전류 파형 시뮬레이션을 위한 9923 부하 전류 파형 발생기(옵션)
■ 옵션 인터페이스 : GPIB, RS-232, USB, LAN
■ 최대 150세트의 상태 저장/불러오기
■ U.U.T(Unit Under Test)의 전원공급기를 3360G · 3370G 시리즈 전자로드의 입력단자에 바로 연결시킬 수 있는 Soft-start 회로 기능으로 계전기가 필요하지 않음
[적용 가능 용도 및 분야]
- 전압원 / 전류원 및 SMPS 과도 응답
- 전압원의 전류 제한 및 충전 테스트를 위한 배터리시뮬레이션
- 배터리 방전 용량
- 리튬 배터리 BMS의 충방전 보호
- R&D, Quality Control
- ATE 시스템
- 생산품 품질 테스트
3350G 고전력 DC 전자로드는 4~6kW 전력 제품군으로,
정격 전압에 따라 3350G (120V), 3360G (600V), 3370G (1200V) 로 구성되어 있습니다.
그 중 3350G 모델은, 전류의 단위 시간당 상승/하강 속도인 Slew Rate의 선택이 가능합니다.
[3354G, 3355G, 3356G 제품사양]
[3354GS, 3355GS, 3356GS 제품사양]
[3354GM, 3355GM, 3356GM 제품사양]
[3364G, 3365G, 3366G 제품사양]
[3374G, 3375G, 3376G 제품사양]

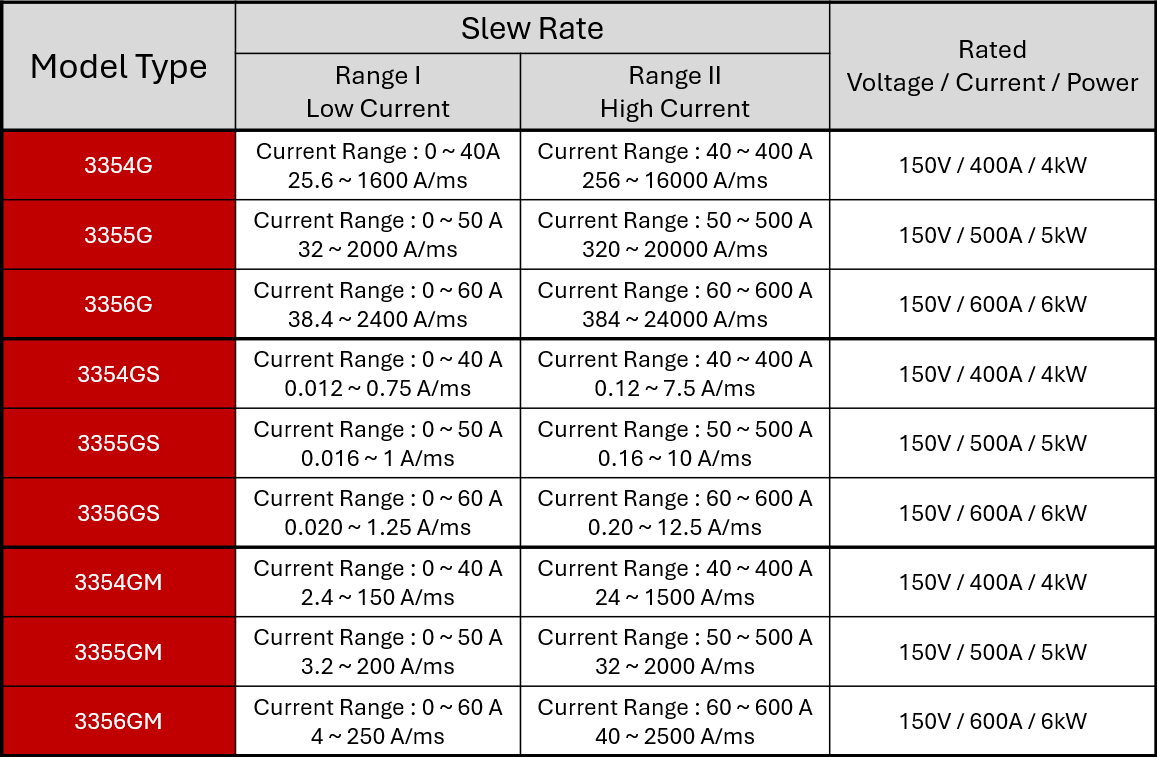

[ 3350G 모델 Slew Rate 리스트 ]
주의 : 정격 전류의 설정값에 따라 저전류/고전류 영역이 나뉘어서 Slew Rate 적용 구간이 구분됩니다.
[기본 제공 액세서리]
3350G DC 전자로드 매뉴얼 ×1
SLS10B 적색 플러그 커넥터 20A ×1
SLS10B 흑색 플러그 커넥터 20A ×1
PTV1-12 핀 단자 ×14
HD-DSUB 15핀 수-수 150cm ×1
RND 나사 M4×0.7+S+P L=20mm ×4
육각 나사 M8*1.25 L=25mm NI ×2
K-NUT M4×0.7 NI ×4
NUT M8×1.25 NI ×2
Washer inside DIA-8.5 outside ×4
Spring washer inside φ8 ×2
파워 코드 ×1
[옵션 액세서리]
GPIB + RS-232 인터페이스
RS-232 인터페이스
GPIB 인터페이스
USB 인터페이스
LAN 인터페이스
GPIB 케이블 1m
GPIB 케이블 2m
A타입 - B타입 USB 케이블 1.8m
|
주문 정보 |
||||||
|
3354G |
|
150V · 400A · 4000W |
고전력 DC 전자로드 |
|
||
|
3355G |
|
150V · 500A · 5000W |
고전력 DC 전자로드 |
|
||
|
3356G |
|
150V · 600A · 6000W |
고전력 DC 전자로드 |
|
||
|
3354GS |
|
150V · 400A · 4000W |
고전력 DC 전자로드 (Slow Slew Rate) |
|||
|
3355GS |
|
150V · 500A · 5000W |
고전력 DC 전자로드 (Slow Slew Rate) |
|||
|
3356GS |
|
150V · 600A · 6000W |
고전력 DC 전자로드 (Slow Slew Rate) |
|||
|
3354GM |
|
150V · 400A · 4000W |
고전력 DC 전자로드 (Mid Slew Rate) |
|||
|
3355GM |
|
150V · 500A · 5000W |
고전력 DC 전자로드 (Mid Slew Rate) |
|||
|
3356GM |
|
150V · 600A · 6000W |
고전력 DC 전자로드 (Mid Slew Rate) |
|||
|
3364G |
|
600V · 280A · 4000W |
고전력 DC 전자로드 |
|
||
|
3365G |
|
600V · 350A · 5000W |
고전력 DC 전자로드 |
|
||
|
3366G |
|
600V · 420A · 6000W |
고전력 DC 전자로드 |
|
||
|
3374G |
|
1200V · 160A · 4000W |
고전력 DC 전자로드 |
|
||
|
3375G |
|
1200V · 200A · 5000W |
고전력 DC 전자로드 |
|
||
|
3376G |
|
1200V · 240A · 6000W |
고전력 DC 전자로드 |
|
||
|
|
|
|
|
|
||
|
인터페이스 |
||||||
|
|
|
USB(옵션), RS-232(옵션), LAN(옵션), GPIB(옵션) |
||||
|
옵션 |
||||||
|
9923 |
|
Programmable DC 부하 전류 파형 발생기 |
||||
