GDM-9052 5½ digit 듀얼 측정 멀티미터

  • A.I. 측정 기능을 통한 전압, 저항, 다이오드 또는 연속성 테스트의 자동 판별 및 측정
  • 최대 239,999 카운트
  • 4.3 인치 TFT 그래픽 LCD
  • DCV 기본 정확도 : 0.012%
  • 12가지 측정 기능 : DCV, ACV, DCI, ACI, 2선/4선 저항, 주파수, 주기, 다이오드, 연속성, 전기용량 및 온도
  • True RMS (AC, AC+DC) 측정 지원
  • 두 가지 측정 항목을 동시에 출력 가능한 듀얼 측정 기능 지원
  • 다양한 Math 기능 : Max. / Min., REL/REL#, Compare, Hold, dB, dBm, MX+B, %, 1/X
  • 디지털 I/O에 대해 두 가지 모드 지원 (일반 모드, 핀 출력 사용자 지정 모드)
  • 기본 인터페이스 : RS-232C, USB Device (USB-CDC 및 USB-TMC 지원)
 온라인 견적요청
제품 소개

GDM-9052 이중 측정 멀티미터(Dual Measurement Multimeter)

GDM-8351 및 GDM-8352를 대체하는 GW Instek의 신형 5½ 디지트 듀얼 측정 멀티미터 GDM-9052는 최대 239,999 카운트의 LCD 디스플레이와 0.012%의 뛰어난 DC 전압 정확도를 바탕으로 정확한 측정과 생생한 데이터 관측을 제공합니다.

기초적인 측정 항목은 물론 전기용량(커패시턴스) 측정과 스마트한 A.I. 측정 기능을 탑재하였으며, 제조·교육·연구 분야에서 필수적인 다양한 Math 연산 기능과 사용자 정의가 가능한 디지털 I/O 핀을 지원합니다. 또한 RS-232C와 USB 인터페이스를 기본 제공하며, 특히 USB-TMC 모드를 통해 비싼 GPIB 케이블 없이도 편리하고 정확한 원격 제어 및 데이터 수집 환경을 실현합니다.

GW INSTEK GLC-10000 제품 이미지

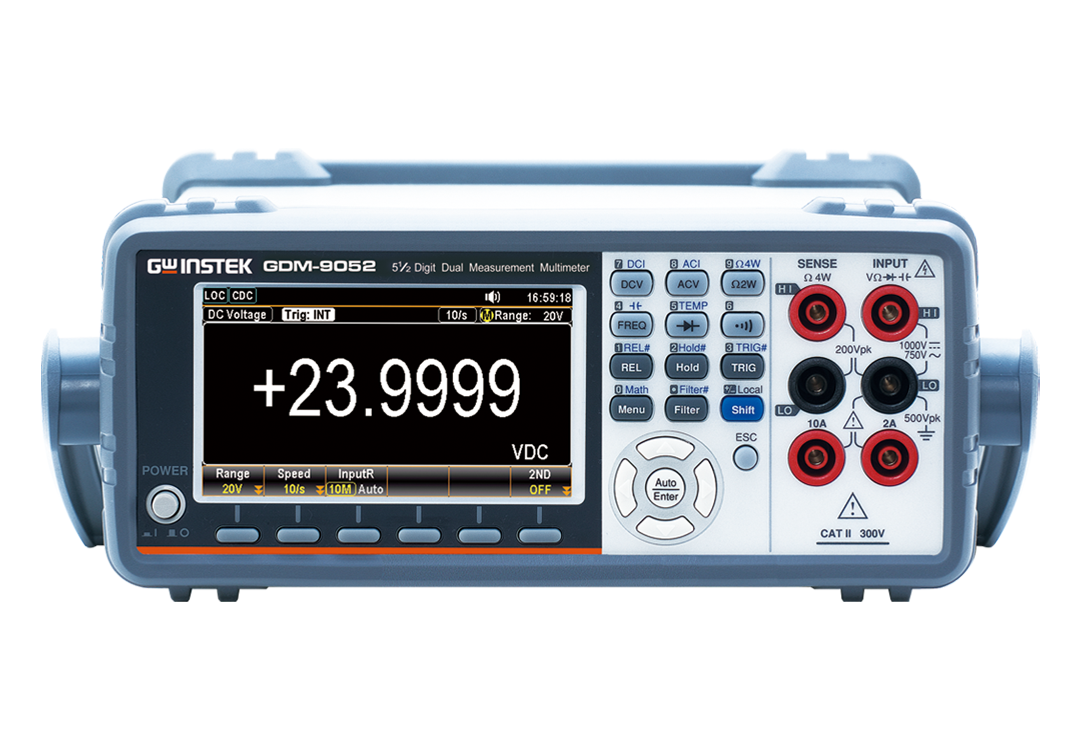

GW INSTEK GDM-9052 제품 전면

주요 특징 (FEATURES)

  • 1. 기존 모델 대체 및 향상된 기본 사양과 스마트 A.I. 기능: 기존 GDM-8351/8352를 대체하는 신형 5½ 디지트 멀티미터로, 고해상도 LCD(최대 239,999 카운트)와 0.012%의 고정밀 DC 전압 정확도를 제공하며, 스마트한 A.I. 측정 기능으로 빠르고 편리한 계측을 지원합니다.
  • 2. 다양하고 폭넓은 측정 항목 (전기용량 추가): AC/DC 전압 및 전류, AC+DC 혼합 전압/전류, 2선 및 4선식 저항, 주파수, 온도 측정, 도통(연속성) 및 다이오드 테스트 등 기본적인 측정 기능은 물론, 전기용량(커패시터 용량) 측정 기능까지 기본 탑재하여 대응력을 높였습니다.
  • 3. 풍부한 연산(Math) 기능 제공(최대 20A): 실험실이나 제조 공정, 교육 현장에서 유용하게 쓰이는 다양한 수학적 연산 기능을 지원합니다. 최댓값/최솟값, dB, dBm, 비교(Compare), 측정값 홀드(Reading Hold) 기능 외에도 일차함수($MX+B$), 역수($1/X$), 백분율($\%$) 등의 알고리즘 연산이 가능합니다.
  • 4. 맞춤형 디지털 I/O 인터페이스: 외부 제어를 위한 디지털 I/O 핀이 제공됩니다. 이 핀들은 비교(Compare) 기능용 신호 출력으로 자주 사용될 뿐만 아니라, 사용자가 필요에 따라 각 핀에 원하는 신호를 직접 지정(커스텀 구성)할 수 있어 제어 유연성이 높습니다.
  • 5. 비용 절감이 가능한 USB-TMC 및 원격 제어: PC 연결 및 원격 제어를 위해 RS-232C와 USB 인터페이스를 기본 제공합니다. 특히 USB 연결 시 USB-TMC 모드를 선택하면 고가의 GPIB 케이블 없이도 기존 GPIB 인터페이스와 동일한 방식으로 기기를 완벽하게 제어할 수 있어 경제적입니다. (USB-CDC 모드도 선택 가능)

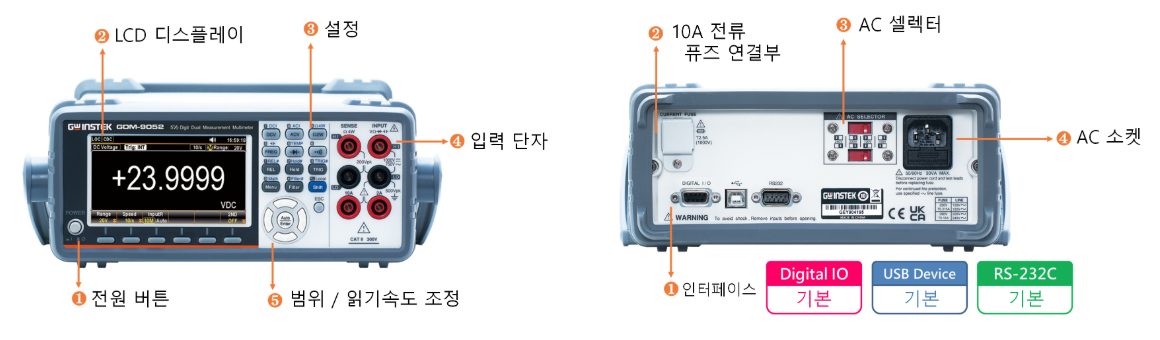

판넬 레이아웃 이미지
GDM-9052 전후면 인터페이스 구성

전면 인터페이스 (Front Panel)

  • 1. 전원 버튼 (Power Button)
  • 2. LCD 디스플레이 (LCD Display)
  • 3. 설정 버튼 (Setup Button)
  • 4. 입력 단자 (Input Terminals)
  • 5. 범위 / 읽기 속도 측정 [Range / Measurement Rate(Speed)]

후면 인터페이스 (Rear Panel)

  • 6. 인터페이스 (Interface)
  • 7. 10A 전류 퓨즈 연결부 (10A Current Fuse Holder/10A Fuse Termial)
  • 8. AC 셀렉터 (AC Voltage Selector)
  • 9. AC 소켓 (AC Socket)
제품 세부 기능 (Advanced Functions)

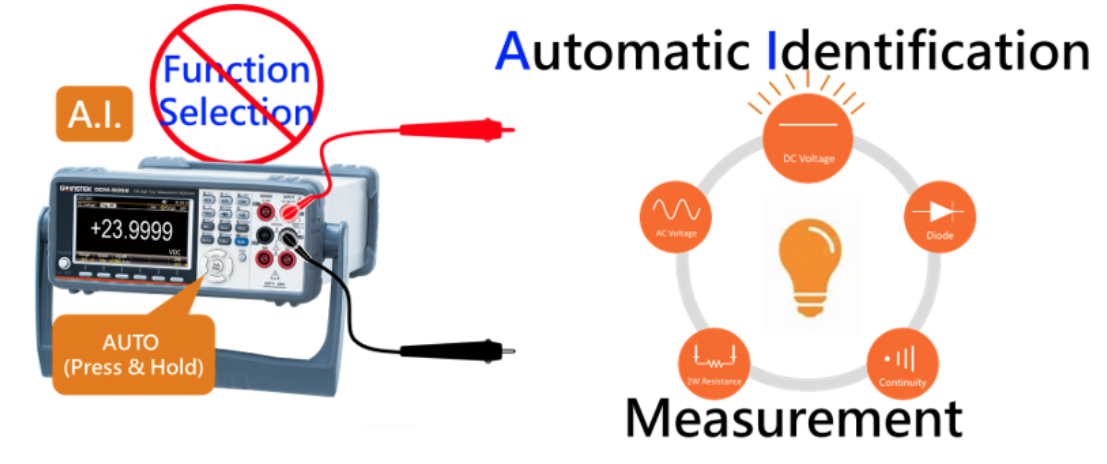

■ A. I. (Automatic Identification), 자동 인식 측정

GDM-9052는 벤치탑 방식의 멀티미터에서 최초로 Automatic Identification (A.I.), 자동 인식 측정 기능을 탑재하였습니다. 이 기능이 활성화 되면, AC/DC 전압, 다이오드, 저항 같은 측정 신호와 연속성 테스트를 자동으로 확인하여 사용자들이 원하는 측정 기능을 수동으로 바꿔 줄 필요가 없습니다. GDM-9052가 자동으로 측정 항목을 바꿔서 선택하고, 측정을 수행하여 사용자들이 더 쉬운 측정을 할 수 있고, 장비에 들이는 시간을 절약할 수 있습니다.

간단하고 직관적인 시스템 화면
A.I.자동 인식 측정 기능모드로 테스트 자동확인 시스템

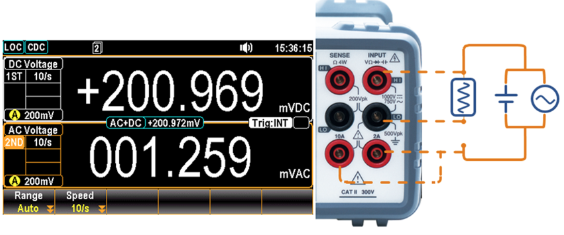

■ 듀얼 측정 및 디스플레이

GW Instek의 6½, 5½ 디지트 멀티미터 제품군과 비슷하게, GDM-9052는 듀얼 디스플레이 기능을 탑재하여 측정 항목이 동시에 출력될 수 있는 조합이라면, 듀얼 디스플레이를 통해 동시에 나타나게 됩니다. 듀얼 측정이 가능한 조합은 다음과 같습니다.

예를 들어, 테스트 배선의 소자에 연결하였을 때 DC 전압 및 전류가, 또는 DC 전압과 AC 성분이 동시에 나타납니다. 각 측정의 결과 값들은 다른 디스플레이에 동시에 출력되어서 사용자들의 귀중한 시간을 절약해 줄 뿐만 아니라 측정 결과를 읽기 위해서 디스플레이의 출력 항목을 선택하는 문제를 덜어 줍니다.

2nd 1st ACV DCV ACI DCI FREQ /
Period		 R
ACV ● ● ● ● ● -
DCV ● ● ● ● - -
ACI ● ● ● ● ● -
DCI ● ● ● ● - -
FREQ/Period ● - ● - ● -
R - - - - - ●
다양한 측정 네트워크
동시 관측이 가능한 듀얼 디스플레이 측정 조합

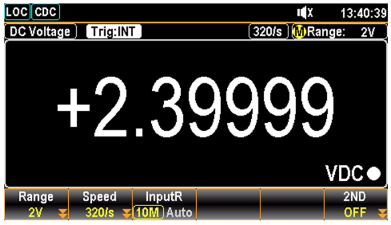

■ 측정 속도 선택 가능

GDM-9052는 3가지 측정 속도 Fast / Medium / Slow를 선택 가능합니다. 예를 들어, DC V 측정은 측정의 효율성을 최대한으로 하는 Fast 모드에서 1초에 320개의 데이터를 읽어들일 수 있습니다. 측정 대상과 속도에 따라 초당 읽어들일 수 있는 값은 다음과 같습니다.

단위 : (읽기 / 초)
속도 기능 Slow Medium Fast
DCV / DCI 10 40 320
ACV / ACI 10 40 320
연속성 / 다이오드 10 40 320
2선 저항 / 4선 저항 10 40 320
온도 10 40 320
주파수 / 주기 1 10 100
정전용량 2 2 2
다양한 누설전류 모드 측정
측정 대상 및 설정 속도(Fast/Medium/Slow)별 데이터 읽기 속도

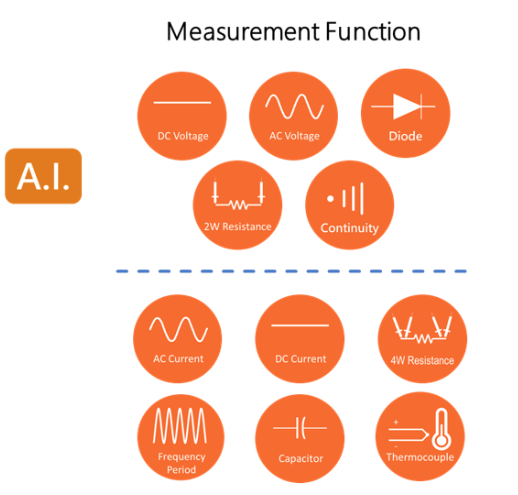

■ 다양한 측정 항목들과 기능

GDM-9052는 같은 멀티미터 제품군과 비교하여, 다양한 측정 항목들과 기능들을 제공합니다. GDM-9052에는 AC 전압/전류, DC 전압/전류, AC+DC 전압/전류, 2선 및 4선 저항, 온도, 주파수, 다이오드, 연속성 비퍼 테스트(회로가 연결되어 있을 때 알림음 발생), 전기용량까지 측정 가능한 12개의 주요 측정 항목들이 있습니다.

최댓값/최솟값, reading hold, 상대값, dB, dBm, 알고리즘(MX+B 일차함수, 1/X, %) 및 비교와 같은 많은 보조 기능들은 사용자들이 매일 측정하는 주요 측정 항목들에 대한 요구사항을 보강하기 위해 구상되었습니다.측정 항목에 대해 지원되는 Math 기능들은 다음과 같습니다.

기능 Math ACV DCV ACI DCI FREQ /
Period		 R TEMP CAPA
dB ● ● - - - - - -
dBm ● ● - - - - - -
Max. / Min. ● ● ● ● ● ● ● ●
Compare ● ● ● ● ● ● ● ●
Relative ● ● ● ● ● ● ● -
Hold ● ● ● ● ● ● ● -
Math ● ● ● ● ● ● ● -
다양한 표준 인터페이스 사양
측정 항목별 지원되는 주요 Math(연산) 및 보조 기능

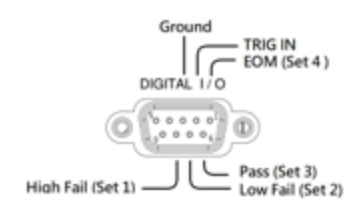

■ 편리한 디지털 I/O 기능

이전 멀티미터 모델 GDM-835x 시리즈와 비교되는 또다른 차이점으로, GDM-9052의 디지털 I/O는 일반 모드 및 사용자 정의 모드를 지원합니다. 일반 모드에서 디지털 I/O 출력은 High Fail, Low Fail, Pass 그리고 Compare 기능의 결과에 따른 EOM (end of measurement, 측정 종료) 으로 구성되어 있으며, 외부 트리거 입력 또한 지원됩니다. 사용자 정의 모드에서, 사용자들은 외부 제어를 실행하기 위한 4핀(SET1~SET4)의 출력 조건을 자유롭게 설정할 수 있습니다.

다양한 누설전류 모드 측정
일반 모드 및 사용자 정의(Custom) 모드를 지원하는 디지털 I/O 핀 구성

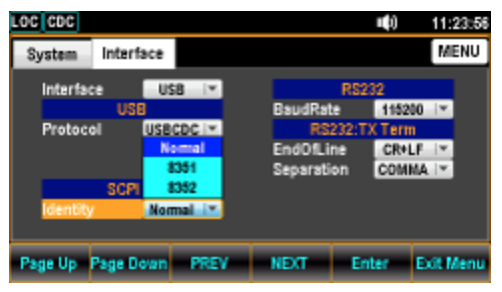

■ 이전 시리즈와 호환되는 명령어를 통한 원격 제어

GW Instek의 디지털 멀티미터 GDM-8351/8352를 이미 보유하고 계시거나 명령어를 통한 원격 제어 경험이 있는 사용자들을 위해서, GDM-9052는 해당 멀티미터와 완벽히 호환되는 메뉴 / 인터페이스 / SCPI ID 명령어를 지원합니다. 현재 사용 중인 프로그램 또는 시스템의 수정을 위해 필요한 비용과 시간으로 인한 생산 연기 등에 대한 걱정 없이 업그레이드할 수 있습니다​.

다양한 누설전류 모드 측정
기존 GDM-835x 시리즈와의 완벽한 명령어 호환 및 원격 제어 인터페이스
GDM-9052 제품 사양서

GDM-9052 제품 사양

  • 범위 (Range): (*2) 표기 항목은 750V / 10A 범위를 제외하고 기본적으로 20% 오버레인지(Overrange)가 가능합니다.
  • 분해능 (Resolution): 각 측정 밴드에서 디바이스가 검출할 수 있는 최소 신호 크기입니다.
  • 입력 저항 / 측정 전류: 전압 측정 시 내장 임피던스 또는 저항/다이오드 측정 시 피측정 소자에 제공되는 인가 전류입니다.
  • 정확도 (Accuracy): (*3) 교정 후 1년 기준 (온도 23℃ ± 5℃) 규격이며, 수식은 ±(읽기값의 % + 디지트 수)입니다.

1. 직류 전압 (DC Voltage)

범위 (Range) (*2) 분해능 (Resolution) 입력 저항 (Input Resistance) 정확도 (Accuracy) (*3)
200.000 mV 1 uV 10 MΩ 또는 > 10 GΩ 0.012 + 8
2.00000 V 10 uV 10 MΩ 또는 > 10 GΩ 0.012 + 5
20.0000 V 100 uV 11.1 MΩ 0.012 + 5
200.000 V 1 mV 10.1 MΩ 0.012 + 5
1000.00 V 10 mV 110 MΩ 0.012 + 5

2. 저항 (Resistance)

범위 (Range) (*2) 분해능 (Resolution) 측정 전류 (Test Current) 정확도 (Accuracy) (*3)
200.000 Ω 1 mΩ 1 mA 0.05 + 8
2.00000 kΩ 10 mΩ 1 mA 0.05 + 5
20.0000 kΩ 100 mΩ 100 uA 0.05 + 5
200.000 kΩ 1 Ω 10 uA 0.05 + 5
2.00000 MΩ 10 Ω 1 uA 0.05 + 5
10.0000 MΩ 100 Ω 0.5 uA 0.30 + 5
100.000 MΩ 1 kΩ 0.5 uA // 10 MΩ 3.00 + 8

3. 직류 전류 (DC Current)

범위 (Range) (*2) 분해능 (Resolution) 입력 션트 저항 (Shunt Resistance) 정확도 (Accuracy) (*3)
20.0000 mA 100 nA 1 Ω 0.05 + 15
200.000 mA 1 uA 1 Ω 0.05 + 5
2.00000 A 10 uA 0.1 Ω 0.20 + 5
10.0000 A 100 uA 0.01 Ω 0.20 + 5

4. 도통 및 다이오드 테스트 (Continuity & Diode Test)

구분 범위 (Range) 분해능 (Resolution) 측정 조건 및 정확도 (*3)
도통 (Continuity) 2000.00 Ω 10 mΩ (측정 전류: 1 mA) 0.05 + 5
다이오드 (Diode) 6.0000 V 100 uV (측정 전류: 1 mA @ 6 V) 0.05 + 15

5. 정전용량 (Capacitance)

범위 (Range) (*2) 분해능 (Resolution) 충전 전류 (Charge Current) 정확도 (Accuracy) (*3)
10.00 nF 0.01 nF 10 uA 2.0 + 10
100.0 nF 0.1 nF 10 uA 2.0 + 4
1.000 uF 0.001 uF 100 uA 2.0 + 4
10.00 uF 0.01 uF 1 mA 2.0 + 4
100.0 uF 0.1 uF 1 mA 2.0 + 4

6. True RMS 교류 전압 (AC Coupled Voltage)

범위 (Range) (*2) 분해능 (Resolution) 주파수 대역 (Frequency) 정확도 (Accuracy) (*3)
200.000 mV 1 uV 20 Hz ~ 45 Hz 1.0 + 100
45 Hz ~ 10 kHz 0.3 + 100
10 kHz ~ 30 kHz 1.5 + 300
30 kHz ~ 100 kHz 5.0 + 300
2.00000 V 10 uV 20 Hz ~ 45 Hz 1.0 + 100
45 Hz ~ 10 kHz 0.2 + 100
10 kHz ~ 30 kHz 1.0 + 100
30 kHz ~ 100 kHz 3.0 + 200
20.0000 V 100 uV 20 Hz ~ 45 Hz 1.0 + 100
45 Hz ~ 10 kHz 0.2 + 100
10 kHz ~ 30 kHz 1.0 + 100
30 kHz ~ 100 kHz 3.0 + 200
200.000 V 1 mV 20 Hz ~ 45 Hz 1.0 + 100
45 Hz ~ 10 kHz 0.2 + 100
10 kHz ~ 30 kHz 1.0 + 100
30 kHz ~ 100 kHz 3.0 + 200
750.00 V 10 mV 20 Hz ~ 45 Hz 1.0 + 100
45 Hz ~ 10 kHz 0.2 + 100
10 kHz ~ 30 kHz 1.0 + 100
30 kHz ~ 100 kHz 3.0 + 200

7. True RMS 교류 전류 (AC Coupled Current)

범위 (Range) (*2) 분해능 (Resolution) 주파수 대역 (Frequency) 정확도 (Accuracy) (*3)
20.0000 mA 100 nA 20 Hz ~ 45 Hz 1.5 + 100
45 Hz ~ 2 kHz 0.5 + 100
2 kHz ~ 10 kHz 2.0 + 200
200.000 mA 1 uA 20 Hz ~ 45 Hz 1.5 + 100
45 Hz ~ 2 kHz 0.5 + 100
2 kHz ~ 10 kHz 2.0 + 200
2.00000 A 10 uA 20 Hz ~ 45 Hz 1.5 + 100
45 Hz ~ 2 kHz 0.5 + 100
2 kHz ~ 10 kHz 2.0 + 200
10.0000 A 100 uA 20 Hz ~ 45 Hz 1.5 + 100
45 Hz ~ 2 kHz 1.5 + 100
2 kHz ~ 10 kHz 2.0 + 100

8. 주파수 및 온도 (Frequency & Temperature)

구분 / 측정 대상 측정 대역 / 범위 정확도 (Accuracy) (*3)
주파수 (Frequency) 전압 소스 (Voltage) 10 Hz ~ 1 MHz 0.01 + 3
전류 소스 (Current) 20 Hz ~ 10 kHz
온도 (Temperature)
(Thermocouple J/T/K)		 저온 영역 -200℃ ~ 0℃ ±0.6℃ (typical) [분해능: 0.01℃]
고온 영역 0℃ ~ +300℃ ±0.3℃ (typical) [분해능: 0.01℃]

9. 시스템 및 일반 사양 (General Specifications)

디스플레이 (Display) 4.3인치 TFT 그래픽 LCD (4.3" TFT Graphic LCD)
인터페이스 (Interface) RS-232C, USB Device (USBCDC & USBTMC 지원), Digital I/O (기본 제공)
전원 규격 (Power Source) AC 100 V / 120 V / 220 V / 240 V ± 10%, 50 Hz ~ 60 Hz (최대 소비전력: 30 VA)
치수 및 무게 가로 268 mm × 세로 107 mm × 깊이 302 mm (무게: 약 3.2 kg)

* 사양 참고 사항 (Notes)

  1. 모든 기술 사양은 단일(1st) 디스플레이 기준이며, 기기를 최소 30분 동안 예열하고 측정 속도를 'Slow'로 설정하여 측정한 경우에 적용됩니다.
  2. 750 V 및 10 A 측정 범위를 제외한 모든 측정 레인지에서 최대 20%까지 오버레인지(Overrange) 측정을 지원합니다.
  3. Accuracy 오차 공식: ± (읽기값의 % + 최소 유효 자리수)
제품 구성 및 액세서리 안내

기본 액세서리

  • 안전 지침서 x 1
  • 전원 코드 x 1
  • GTL-207A : 테스트 리드 x 1

옵션 액세서리

  • GTL-108A : 4선 테스트 리드 (켈빈 클립), 약 1100mm
  • GTL-205A : 온도 프로브 어댑터 (열전대 K-타입 포함), 약 1000mm
  • GTL-232 : RS-232 케이블, 9핀 암-암 타입, 컴퓨터용 널 모뎀, 약 2000mm
  • GTL-246 : USB 케이블, A-B 타입, 약 1200mm
  • GDM-TL1 : 모든 DMM용 테스트 리드 세트
  • GSC-014 : DMM 액세서리용 소프트 캐링 케이스
  • GRA-422 : 랙 마운트 키트 (19인치, 2U 크기)
  • GRA-454 : 랙 마운트 키트 (19인치, 2U 크기, 1대 또는 2대 장착용)



주문 정보

GDM-9052



5½ 디지트 / 239,999 카운트 듀얼 측정 멀티미터













기본 액세서리

안전 매뉴얼 ×1, 파워 코드 ×1, 테스트 리드 GTL-207A ×1

옵션 액세서리

GTL-108A



4선 테스트 리드 (Kelvin 클립), 약 1100 mm

GTL-205A



써모커플 온도 프로브 어댑터 (K-type), 약 1000 mm

GTL-232



RS-232C 케이블, 9-핀 암-암 케이블, 약 2000 mm

GTL-246



USB 케이블, A-B 타입, 약 1200 mm

GDM-TL1



GW Instek의 모든 DMM에 호환되는 테스트 리드 세트

GSC-014



멀티미터 액세서리 운반용 케이스

GRA-422



랙 어댑터 패널 (19’’, 2U)

GRA-454



랙 마운트 키트 (19’’, 2U), 한 세트 또는 두 세트에 대응

인터페이스





USB(USB-CDC 및 USB-TMC 지원), RS-232C, 디지털 I/O
