GWINSTEK 프로그래머블 스위칭 DC 전원공급기 PSB-2000 시리즈

  • 프로그래머블 스위칭 DC 전원공급기, PSB-2000
  • 출력 채널 : 1CH
  • 출력 전압 : 0~80/800V
  • 출력 전류 : 0~3/6/40/80A
  • 출력 전력 : 400W/800W
  • 인터페이스 : RS-232C/USB, GPIB(옵션)
 온라인 견적요청
PSB-2000 시리즈
제품 소개

PSB-2000 시리즈

멀티레인지 DC 전원 공급 장치

PSB-2000 시리즈는 고전력 밀도의 프로그래머블 멀티레인지 출력 DC 전원 공급 장치입니다. 전력 보스터(Booster) 유닛 1대를 포함하여 총 6개 모델로 구성되어 있습니다. PSB-2000 시리즈는 0~80V 및 0~800V의 출력 전압과 0~400W 및 0~800W의 출력 전력 범위를 제공합니다. 멀티레인지 출력 기능을 통해 정격 전력 범위 내에서 높은 전압과 큰 전류의 유연한 조합이 가능합니다. 또한 PSB-2000 시리즈에는 직렬 및 병렬 연결을 모두 적용하여 더 높은 출력 요구사항을 충족할 수 있습니다.

자주 사용하는 전압, 전류 및 전력 설정을 저장하고 빠르게 불러올 수 있는 3개의 프리셋 기능 키를 제공합니다. 시퀀스 기능은 RS-232C, USB 인터페이스 또는 옵션 GPIB 인터페이스를 통해 컴퓨터와 연결하여, 컴퓨터에서 정의한 일련의 전압/전류 단계 시퀀스에 따라 출력 전력을 생성할 수 있습니다. 이 기능은 급격히 변화하는 동작 조건이 피측정기(DUT)에 미치는 영향을 검증하기 위한 표준 시험 절차 수립에 자주 사용됩니다.

과전압 보호(OVP) 및 과전류 보호(OCP) 기능을 갖추고 있습니다. 보호 메커니즘이 작동하면 DUT를 보호하기 위해 전원 공급 출력이 차단됩니다. 배터리 충전 작업 시 PSB-2000 시리즈의 Hi- 모드는 역전류가 전원 공급 장치에 손상을 입히는 것을 방지합니다.

후면 패널에 아날로그 제어 인터페이스를 제공하여 외부 전압을 통해 출력을 제어하거나 전원 공급 장치의 전압 및 전류 출력 상태를 외부에서 모니터링할 수 있습니다. PSB-2000 시리즈의 패널은 90도 회전이 가능하여 수직 또는 수평 설치 방식에 맞춰 공간 활용도를 극대화할 수 있습니다.

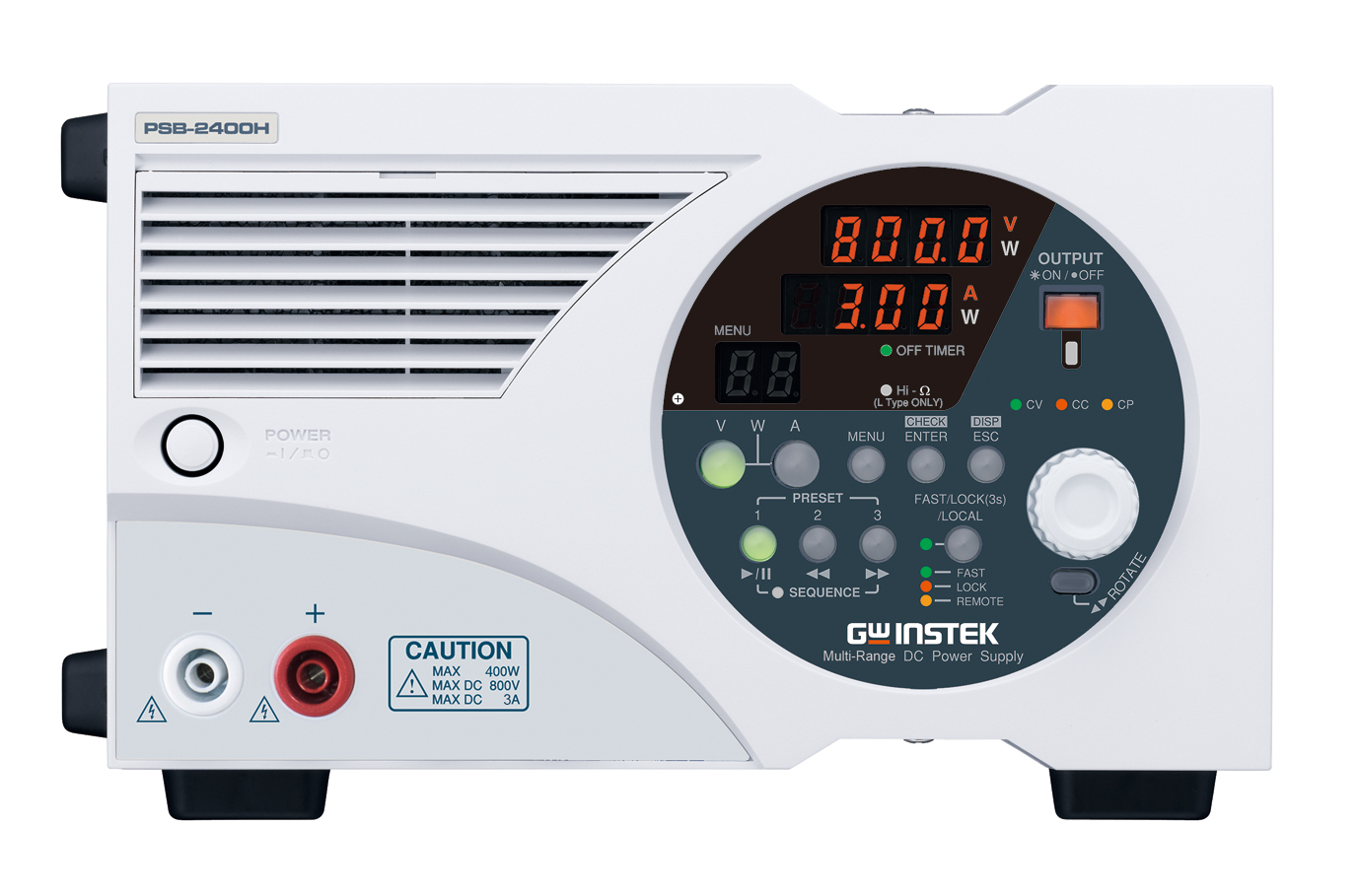

PSB-2000 시리즈 외관
PSB-2400H 시리즈 외관

주요 특징 (FEATURES)

  • • 출력 전압 정격 : 80V / 800V
  • • 출력 전력 정격 : 400W ~ 800W
  • • 멀티레인지 동작 : 멀티레인지(전압 및 전류) 동작을 위한 정전력(Constant Power) 출력
  • • 직렬 및 병렬 운전 : 최대 직렬 2대, 병렬 4대 가능
  • • 제어 패널 디자인 : 90도 회전 가능한 제어 패널
  • • 시퀀스 및 제어 : PC에서 편집한 시퀀스 기능을 전원 공급 장치 옵션 인터페이스를 통해 제어 가능
  • • 인터페이스 구성 : 기본 인터페이스: RS-232C / USB / 아날로그 제어 인터페이스, 옵션 인터페이스: GPIB
  • • 프리셋 기능 및 드라이버 : 프리셋 기능 (3가지 저장 포인트), LabVIEW 드라이버 제공

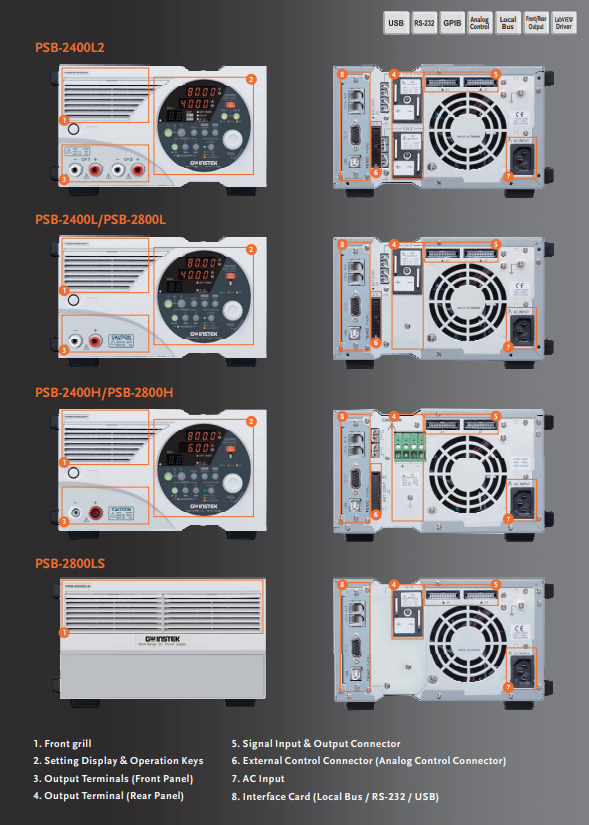

PSB-2000 패널 이미지
패널 구성 소개 (PANEL INTRODUCTION)
1. 전면 그릴 (Front grill) 5. 신호 입출력 커넥터 (Signal Input & Output Connector)
2. 설정 표시창 및 조작 키 (Setting Display & Operation Keys) 6. 외부 제어 커넥터 / 아날로그 제어 커넥터 (External Control Connector)
3. 전면 출력 단자 (Output Terminals - Front Panel) 7. AC 전원 입력부 (AC Input)
4. 후면 출력 단자 (Output Terminal - Rear Panel) 8. 인터페이스 카드 슬롯 (Local Bus / RS-232 / USB / GPIB)
PSB-2000 시리즈 패널 구성 소개
제품 세부 기능
■ 멀티레인지 출력 동작 (MULTI-RANGE OUTPUT OPERATION)

최대 출력 전압에 최대 출력 전류를 곱하여 최대 전력을 계산하는 일반 전원 공급 장치와 달리, PSB-2000 시리즈는 이러한 공식을 탈피하여 독자적인 멀티레인지(전압 및 전류) 출력 특성을 가집니다. 이 차별화된 특징을 통해 동일한 최대 출력 전력 범위 내에서 소전류/고전압 또는 대전류/저전압을 자유롭게 출력할 수 있습니다.

예를 들어, 최대 출력 전력이 360W인 일반 전원 공급 장치는 최대 전압과 전류 출력이 각각 10V, 36A 한 지점으로 제한되는 경우가 많습니다. 반면, 최대 출력 전력이 400W인 PSB-2400L은 0~80V의 전압 범위와 0~40A의 전류 범위를 제공합니다. 전압이 80V에 도달하면 최대 5A의 전류가 제공되고, 최대 전류 40A 출력 시에는 최대 10V의 전압이 제공됩니다. (80V x 5A = 400W / 10V x 40A = 400W)

PSB-2400L은 Pmax = Vmax x Imax 의 제한을 깨고 전압 및 전류 애플리케이션 범위를 획기적으로 넓혔습니다.

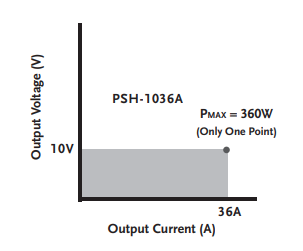

일반 전원 공급 장치 그래프
일반 전원 공급 장치(Conventional Power Supply) - PSH-1036A 모델 예시 (Pmax = 360W, 10V/36A 단일 지점 제한)
PSB-2000 시리즈 멀티레인지 그래프
PSB-2000 시리즈 멀티레인지 전원 공급 장치 - 400W Power limit line 곡선에 따른 유연한 V/I 조합 지원
■ 시리즈 제품 라인업 (PRODUCTS IN THE SERIES)

PSB-2000 시리즈는 총 6개 모델로 구성됩니다. 모델명, 출력 전압, 출력 전류 및 출력 전력은 다음과 같습니다.

모델명 PSB-2400L PSB-2800L PSB-2400L2 PSB-2400H PSB-2800H PSB-2800LS*
채널 수 1 CH 1 CH 2 CH 1 CH 1 CH N/A
정격 전압** 0 ~ 80V 0 ~ 80V 0 ~ 80V x 2CH 0 ~ 800V 0 ~ 800V 80V
정격 전류*** 0 ~ 40A 0 ~ 80A 0 ~ 40A x 2CH 0 ~ 3A 0 ~ 6A 80A
최대 출력 전력 400W 800W 800W 400W 800W 800W
* PSB-2800LS는 전류 확장을 위한 슬레이브(Slave) 부스터 유닛으로 단독 동작이 불가능하며, 반드시 PSB-2800L 마스터 유닛과 함께 동작해야 합니다.
* 최고 출력 전압에서의 최대 전류는 [전력/전압]입니다. 예: PSB-2400L이 80V를 출력할 때 최대 전류는 400W / 80V = 5A 입니다.
* 최고 출력 전류에서의 최대 전압은 [전력/전류]입니다. 예: PSB-2400L이 40A를 출력할 때 최고 전압은 400W / 40A = 10V 입니다.
■ 직렬 및 병렬 연결 (SERIES AND PARALLEL CONNECTIONS)
  • 직렬 연결 (Series Connection) : 마스터 유닛과 슬레이브 유닛을 직렬로 연결하여 출력 전압 확장 (최대 2대 직렬).
  • 병렬 연결 (Parallel Connection) : 마스터 유닛과 최대 3대의 슬레이브 유닛을 병렬로 연결하여 출력 전류 확장 (최대 4대 병렬).

이처럼 PSB-2000 시리즈는 멀티레인지 출력 기능과 직/병렬 연결을 통한 전력 확장 능력을 갖추고 있어 제한된 장비 공간에서 넓은 전력 응용 범위를 제공하는 고전력 밀도 및 가성비 우수한 DC 전원 공급 장치입니다. DC 전원 공급 모듈, 자동차용 리튬 및 리튬인산철 배터리, 전자 부품 테스트에 가장 이상적인 선택입니다.

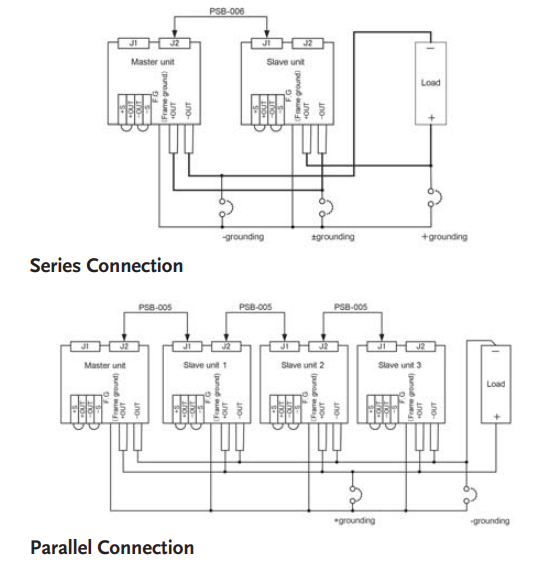

직렬 및 병렬 연결 회로도
[직렬 및 병렬 연결 구성도]
- 상단: 직렬 연결 (Series Connection - Master와 Slave 유닛 간 PSB-006 신호 케이블 및 로드 연결)
- 하단: 병렬 연결 (Parallel Connection - Master 및 Slave 1, 2, 3 유닛 간 PSB-005 신호 케이블 및 병렬 버스바 연결)
■ 프리셋 기능 (PRESET FUNCTION)

PSB-2000 시리즈는 전면 패널에 3세트의 매개변수 프리셋 기능 키를 제공하며, 각 메모리에는 출력 전압, 출력 전류, 출력 전력이 저장됩니다. 전면 패널 프리셋 키 조작을 통해 일상적으로 사용하는 설정을 저장하고 신속하게 불러올 수 있습니다.

프리셋 기능 전면 패널
전면 패널의 프리셋 버튼 키 구성 (P1, P2, P3 메모리 조작 영역)
■ OVP 및 OCP 보호 기능 (OVP AND OCP FUNCTIONS)

전압 및 전류 출력이 설정된 조건을 초과하면 PSB-2000 시리즈는 DUT 손상을 방지하기 위해 출력을 즉시 차단합니다. OVP 및 OCP 보호 레벨은 정격 전압 또는 전류의 10%~110% 범위 내에서 설정할 수 있으며, 기본 초기값은 정격 값의 110%입니다.

OVP 설정 범위 OCP 설정 범위
• PSB-2400L, PSB-2800L, PSB-2400L2, PSB-2800LS : 1.0V ~ 84.0V
• PSB-2400H, PSB-2800H : 10.0V ~ 840.0V 		• PSB-2400L, PSB-2400L2 : 1.0A ~ 42.0A
• PSB-2800L : 1.0A ~ 84.0A
• PSB-2400H : 0.1A ~ 3.15A
• PSB-2800H : 0.1A ~ 6.30A
OVP / OCP 설정 상태 및 전면 디스플레이 표시
■ 시퀀스 기능 (SEQUENCE FUNCTION)

시퀀스 기능을 사용할 때 컴퓨터에서 다양한 전압, 전류 및 지속 시간으로 정의된 일련의 단계를 CSV 형식으로 편집한 후, RS-232C, USB 인터페이스 또는 GPIB 인터페이스(옵션)를 통해 PSB-2000 메모리로 전송합니다. 이를 통해 설정된 단계별 전압/전류/시간에 맞춰 주기적인 출력을 생성합니다.

각 시퀀스의 최소 시간은 1초이며, 최대 단계 수(Step)는 100개입니다. 이 기능은 전원의 급격한 변화가 DUT에 미치는 영향을 테스트하는 데 사용되며, 전원 변동에 대한 전자 제품의 신뢰성 시험에 필수적인 검증 항목입니다.

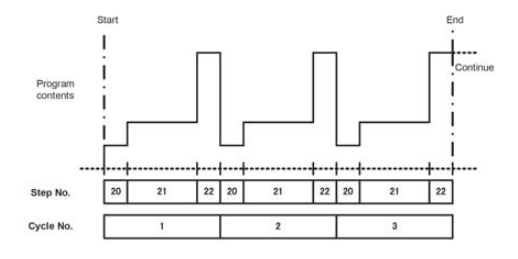

시퀀스 동작 예시 차트
시퀀스 프로그램 실행 타이밍 예시 (Step 번호 및 Cycle 연동 제어)
■ 트래킹 기능 (TRACKING FUNCTION)

트래킹 기능은 2채널 모델(PSB-2400L2)에서만 지원됩니다. 두 채널의 설정을 동시에 변경할 수 있도록 합니다. 트래킹 기능이 활성화(ON)되어 있으면 한 채널의 값을 변경할 때 다른 채널의 값도 이에 맞추어 자동으로 변경됩니다.

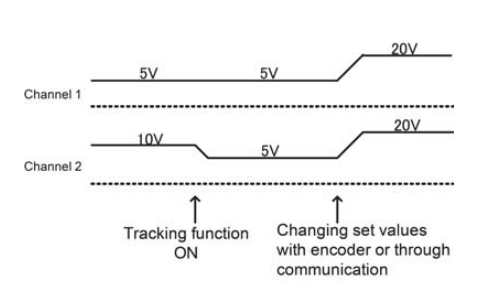

트래킹 기능 파형
트래킹 기능 동작 개념도 (Channel 1 설정 변경 시 Channel 2 동기화 동작)
■ 90도 회전 가능한 제어 패널 (90 DEGREE ANGLE ROTATABLE CONTROL PANEL)

작업 공간 활용도를 고려하여, PSB-2000은 90도 회전 가능한 독자적인 제어 패널 디자인을 채택하여 사용자의 편의에 따라 세로(수직) 또는 가로(수평)로 자유롭게 배치할 수 있습니다.

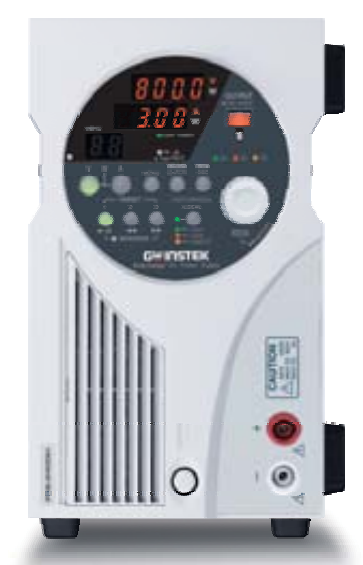

90도 회전 수직 패널
수직(Vertical) 설치 시 90도 회전된 디스플레이 패널 외관
■ 딜레이 기능 (DELAY FUNCTION)

딜레이 기능은 2채널 모델(PSB-2400L2)에서만 지원됩니다. 기준점(채널 1의 출력)을 기준으로 지정된 시간(초 단위)만큼 채널 2 출력에 상승 및 하강 지연 시간을 추가합니다. 상승 지연 시간은 출력을 켤 때의 지연 시간을, 하강 지연 시간은 출력을 끌 때의 지연 시간을 의미합니다.

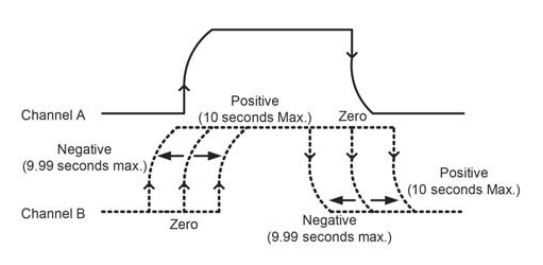

딜레이 기능 타이밍 파형
상승(Rise) 및 하강(Fall) 지연 시간 제어 파형도 (최대 9.99초/10초 설정)
■ 외부 제어 및 아날로그 모니터링 기능 (EXTERNAL CONTROL AND ANALOG MONITORING FUNCTION)

PSB-2000 시리즈의 후면 패널에는 26핀 아날로그 제어 커넥터가 제공되며, 사용자는 외부 전압이나 저항을 통해 출력 전압 및 전류 값을 제어할 수 있습니다. 또한 외부 제어 커넥터를 통해 전원 공급 장치의 출력 ON/OFF 및 AC 입력 셧다운도 실행할 수 있습니다. 포트의 지정된 핀을 측정하여 출력 전압 및 전류를 모니터링할 수 있습니다.

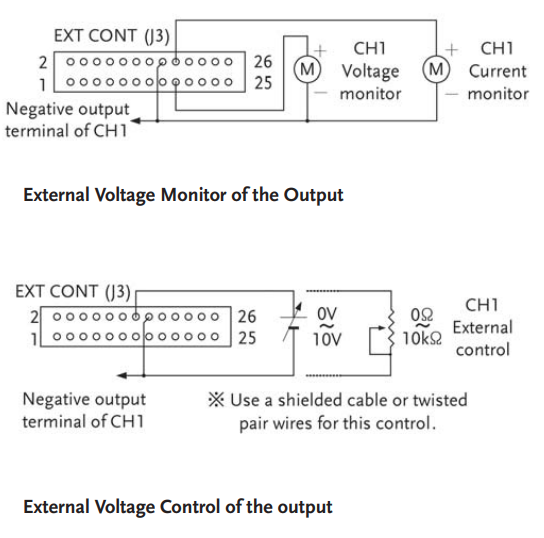

외부 제어 및 아날로그 모니터링 기능
[외부 제어 연결 회로 예시]
- 상단: 외부 전압 출력 모니터링 (External Voltage Monitor of Output)
- 하단: 외부 전압을 이용한 출력 제어 (External Voltage Control of Output - 0~10V / 0~10kΩ 제어 방식)
제품 상세 사양 (SPECIFICATIONS) PSB-2400L PSB-2800L PSB-2400L2 PSB-2400H PSB-2800H PSB-2800LS
출력 정격 (OUTPUT RATING)
전압 (Voltage) 0 ~ 80V 0 ~ 80V 0 ~ 80V x 2CH 0 ~ 800V 0 ~ 800V 80V
전류 (Current) 0 ~ 40A 0 ~ 80A 0 ~ 40A x 2CH 0 ~ 3A 0 ~ 6A 80A
전력 (Power) 400W 800W 800W 400W 800W 800W
전압 변동률 - 정전압 (REGULATION - CV)
부하 변동률 (Load) 정격 전압의 0.01% + 3mV 정격 전압의 0.01% ± 30mV N/A
라인 변동률 (Line) 정격 전압의 0.01% + 2mV 정격 전압의 0.01% + 20mV N/A
전류 변동률 - 정전류 (REGULATION - CC)
부하 변동률 (Load) 정격 전류의 0.02% + 3mA 정격 전류의 0.05% + 15mA N/A
라인 변동률 (Line) 정격 전류의 0.01% + 2mA 정격 전류의 0.05% + 10mA N/A
리플 및 노이즈 (RIPPLE & NOISE) - 노이즈 대역폭 20MHz, 리플 대역폭 1MHz
CV p-p 90mV 150mV 90mV 250mV
(출력 전압이 정격의 1% 초과 시)		 300mV
(출력 전압이 정격의 1% 초과 시)		 N/A
CV rms 4mV 6mV 4mV 20mV (전류 < 2A 시)
35mV (전류 > 2A 시)		 N/A
CC rms 30mA 60mA 30mA 15mA 25mV (전류 < 2A 시)
40mV (전류 > 2A 시)		 20mA
프로그래밍 정확도 (PROGRAMMING ACCURACY)
전압 (Voltage) 설정값의 0.1% + 2digit N/A
전류 (Current) 설정값의 0.2% + 2digit N/A
전력 (Power) 10W (고전압 모델은 출력 전압이 정격의 1% 초과 시 적용) N/A
리드백(측정) 정확도 (READ BACK ACCURACY)
전압 (Voltage) 읽기값의 0.2% + 2digit N/A
전류 (Current) 읽기값의 0.3% + 2digit N/A
전력 (Power) 읽기값의 0.5% + 5digit 읽기값의 0.5% + Vout x 40mA N/A
응답 시간 (RESPONSE TIME)
상승 시간 (전부하/무부하) (Raise Time Full load/No load) 50ms 200ms N/A
하강 시간 (전부하) (Fall Time Full load) 100ms 500ms N/A
하강 시간 (무부하) (Fall Time No load) 500ms 1000ms N/A
부하 과도 복구 시간 (부하 50%~100% 변동 시) (Load Transient Recover Time) 1ms 7ms N/A
프로그래밍 / 측정 해상도 (PROGRAMMING / MEASUREMENT RESOLUTION)
전압 (Voltage) 10mV 100mV N/A
전류 (Current) 10mA N/A
전력 (Power) 10W N/A
직렬 및 병렬 확장 능력 (SERIES AND PARALLEL CAPABILITY)
채널 수 (Channel Number) 1 1 2 1 1 N/A
직렬 운전 (Series Operation) 최대 2대 가능 최대 2대 가능 N/A N/A N/A PSB-2800L 전용,
최대 3대 연결 가능
병렬 운전 (Parallel Operation) 최대 4대 가능 최대 4대 가능 N/A 최대 2대 가능 최대 2대 가능
부스터 PSB-2800LS 병렬 연결 (Parallel with booster PSB-2800LS) N/A 최대 3대 가능 N/A N/A N/A
보호 기능 (PROTECTION FUNCTION)
OVP (고정) (OVP Fixed) 정격 전압의 110% 도달 시 출력 차단 정격 전압의 110% 초과 시 출력 차단 N/A
OVP (가변) (OVP Variable) 동작 중 출력 차단, 설정 범위: 저전압 1V ~ 84V (전면 패널 제어) 동작 중 출력 차단, 설정 범위: 고전압 10V ~ 840V (전면 패널 제어) N/A
OCP (고정) (OCP Fixed) 정격 전류의 110% 도달 시 출력 차단 정격 전류의 110% 초과 시 출력 차단 N/A
OCP (가변) (OCP Variable) 동작 중 출력 차단, 설정 범위: 모델별 1A ~ 84A (84A 모델용) 동작 중 출력 차단, 설정 범위: 모델별 0.1A ~ 6.30A (전면 패널 제어) N/A
OHP (과열 보호) 방열판 설정 온도 초과 시 출력 차단 내부 방열판 설정 온도 초과 시 출력 차단 N/A
환경 조건 (ENVIRONMENT CONDITION)
동작 온도 (Operation Temp) 0°C ~ 40°C N/A
보관 온도 (Storage Temp) -20°C ~ 70°C N/A
동작 습도 (Operating Humidity) 30% ~ 80% RH (결로가 없을 것) N/A
보관 습도 (Storage Humidity) 30% ~ 80% RH (결로가 없을 것) N/A
기타 사양 (OTHER)
돌입 전류 (Inrush Current) 35A Max 70A Max 70A Max 35A Max 70A Max 70A Max
소비 전력 / 역률 (Power Consumption/Factor) 560VA / 0.99 1120VA / 0.99 1120VA / 0.99 560VA / 0.99 1120VA / 0.99 1120VA / 0.99
냉각 방식 (Cooling Method) 팬 모터를 이용한 강제 공랭 방식
전원 (Power Source) 100VAC ~ 240VAC, 50/60Hz, 단상
기본 인터페이스 (Interface Standard) RS-232C / USB
옵션 인터페이스 (Interface Optional) GPIB
아날로그 제어 (Analog Control) 지원함 (Yes)
치수 및 중량 (DIMENSIONS & WEIGHT)
치수 (Dimensions) 210(W) x 124(H) x 290(D) mm
중량 (Weight) 약 5kg 약 7kg 약 7kg 약 5kg 약 6kg 약 7kg
제품 구성 및 액세서리 안내

기본 액세서리

  • 사용 설명서 (CD) x 1
  • AC 전원 코드 x 1
  • 외부 제어 커넥터 (26핀)
  • 후면 패널 출력 단자용 나사
  • 후면 패널 출력 단자용 보호 커버
  • 전면 패널 출력 단자용 보호 캡
  • GND 케이블
  • USB 케이블 (적용 모델 : PSB-2400L, PSB-2800L, PSB-2400L2, PSB-2400H, PSB-2800H)
  • 로컬 버스 (Local Bus) (적용 모델 : PSB-2400L, PSB-2800L, PSB-2400L2, PSB-2400H, PSB-2800H)

옵션 액세서리

  • PSB-001 : GPIB 카드
  • PSB-003 : 수평 설치용 병렬 연결 키트 (구성품: PSB-007 조인트 키트, 수평 버스 바 x 2, PSB-005 x 1)
  • PSB-004 : 수직 설치용 병렬 연결 키트 (구성품: PSB-007 조인트 키트, 수직 버스 바 x 2, PSB-005 x 1)
  • PSB-005 : 병렬 연결 신호 케이블
  • PSB-006 : 직렬 연결 신호 케이블
  • PSB-007 : 조인트 키트 (구성품: 연결 판 4개, M3x6 나사 4개, M3x8 나사 2개)
  • PSB-008 : RS-232C 케이블 (PSB-2000 전용)
  • GTL-246 : USB 케이블
  • GTL-248 : GPIB 케이블
  • GTL-251 : GPIB-USB 케이블 (고속)
  • GRJ-1101 : 로컬 버스 (Local Bus)
  • GRA-424 : 랙 어댑터 키트 (19인치, 2U 크기)
