> > GWINSTEK 프로그래머블 AC/DC 전원공급기 ASR-2000 시리즈
- 출력 전압 : AC 0 ~ 350Vrms, DC 0 ~ ±500V
- 출력 주파수 : 최대 999.9Hz
- 정격 전력의 100% DC 출력
- 측정 가능 항목 : Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
- 출력 용량 : 500VA(ASR-2050) / 1kVA(ASR-2100)
- 전압 및 전류 고조파 분석 (THDv, THDi)
- 보호 기능 : OVP, OCP, OPP, OTP, AC전원 및 냉각 팬 고장 경고
- 임의 파형 프로그래밍 기능 지원
- 시퀀스 및 시뮬레이션 기능(최대 10 세트)
- External Control I/O, Signal Input 및 Output Relay Control 내장
- 웹 서버를 통한 제어
- 인터페이스 : USB/LAN/RS-232(기본제공), GPIB(옵션)
온라인 견적요청

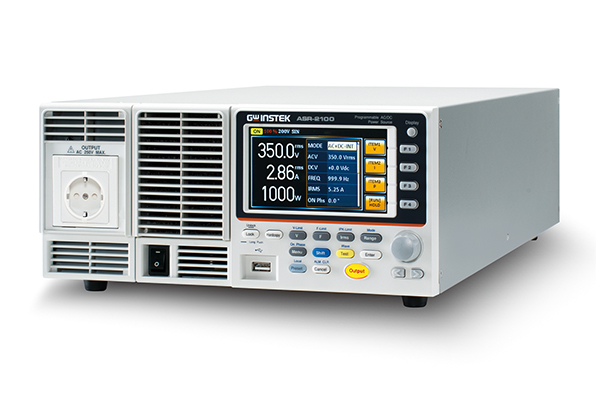

ASR-2000 시리즈 (ASR-2000 Series)
소형 프로그래밍 가능 AC/DC 전원 공급 장치 (Compact Programmable AC/DC Power Supply)
ASR-2000 시리즈는 전자 부품 개발, 자동차 전기 장치 및 가전제품 테스트 요구 사항을 충족하는 파형 출력 기능을 제공합니다. 시퀀스 모드로 파형 하강·서지·새그(강하)·변동을 생성하고 시뮬레이션 모드로 정전·전압 상승 및 하강·주파수 변동을 구현하며, 임의 파형 기능으로 사용자 정의 파형을 저장하고 업로드할 수 있습니다. 또한 전원 출력 중 Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF와 함께 최대 100차까지의 전압 및 전류 고조파를 정밀하게 측정합니다.
정확한 전압 출력을 보장하는 원격 감지(Remote sense) 기능과 전압 출력의 시작 및 종료 각도를 설정하는 출력 On/Off 위상각 사용자 정의 기능을 지원하며, V-Limit, Ipeak-Limit, F-Limit 설정과 OVP, OCP, OPP, OTP 보호 및 팬/AC 결함 경보 기능을 통합하여 측정 프로세스 동안 피측정체(DUT)를 철저히 보호합니다.
ASR-2000 시리즈는 시스템 통합 또는 데스크탑 애플리케이션을 지향하는 AC+DC 전원으로,AC 출력 및 DC 출력 모두에 대해 정격 전력 출력을 제공합니다.
다음을 포함하여 10가지 출력 모드를 사용할 수 있습니다.
| 1. AC 전력 출력 모드 (AC-INT 모드) | 2. DC 전력 출력 모드 (DC-INT 모드) |
| 3. AC/DC 전력 출력 모드 (AC+DC-INT 모드) | 4. 외부 AC 신호 소스 모드 (AC-EXT 모드) |
| 5. 외부 AC/DC 신호 소스 모드 (AC+DC-EXT 모드) | 6. 외부 AC 신호 중첩 모드 (AC-ADD 모드) |
| 7. 외부 AC/DC 신호 중첩 모드 (AC+DC-ADD 모드) | 8. 외부 AC 신호 동기화 모드 (AC-SYNC 모드) |
| 9. 외부 AC/DC 신호 동기화 모드 (AC+DC-SYNC 모드) | 10. AC 출력 모드의 외부 DC 전압 제어 (AC-VCA) |
주요 특징 (FEATURES)
- • AC+DC 10가지 맞춤형 출력 모드 지원 : AC 출력과 DC 출력 모두에서 정격 전력을 지원하며, 사용 환경에 맞춰 총 10가지의 다양한 출력 모드(내부 소스, 외부 신호 제어, 동기화 및 신호 중첩 등)를 자유롭게 선택하여 사용할 수 있습니다.
- • 다양한 실제 전원 환경 시뮬레이션 및 파형 생성 : 시퀀스 모드로 파형 하강, 서지, 새그, 변동을 구현하고, 시뮬레이션 모드로 정전, 전압 상하강, 주파수 변동을 재현하며, 임의 파형 기능으로 사용자 정의 파형을 저장 및 업로드합니다.
- • 정밀한 전력 측정 및 분석 기능 :전원 출력 중 Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF와 함께 최대 100차까지의 전압 및 전류 고조파를 측정합니다.
- • 신뢰성 높은 보호 기능 및 원격 감지 : 원격 감지(Remote sense)로 정확한 전압을 보장하고, 출력 On/Off 위상각을 설정할 수 있으며, V/Ipeak/F-Limit, OVP, OCP, OPP, OTP 설정 및 팬/AC 결함 경보로 피측정체(DUT)를 보호합니다.
- • 최적화된 하드웨어 폼팩터 및 다양한 인터페이스 : 용/유럽형 소켓을 갖춘 데스크탑형(ASR-2050/2100)과 3U 높이·1/2 랙 크기의 랙 장착형(ASR-2050R/2100R)이 있으며, 기본 USB, LAN, 외부 I/O와 옵션 RS-232C, GPIB를 지원합니다.

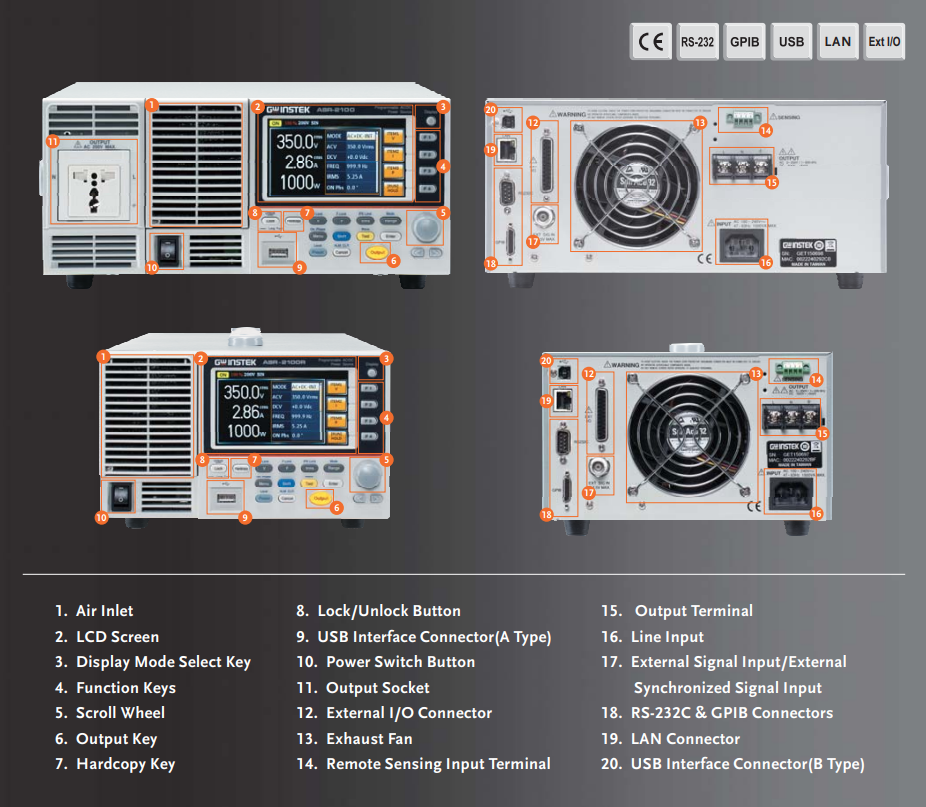

전면부 구성 설명 (Front Panel)
- 1. 공기 흡입구 (Air Inlet)
- 2. LCD 화면 (LCD Screen)
- 3. 디스플레이 모드 선택 키 (LCD Screen)
- 4. 기능 키 (Function Keys)
- 5. 스크롤 휠 (Scroll Whee)
- 6. 출력 키 (Output Key)
- 7. 화면 캡처 키 (Hardcopy Key)
- 8. 잠금/잠금 해제 버튼 (Lock/Unlock Button)
- 9. USB 인터페이스 커넥터 A 타입 [USB Interface Connector(A Type)]
- 10. 전원 스위치 버튼 (Power Switch Button)
- 11. 출력 소켓 (Output Socket)
후면부 구성 설명 (Rear Panel)
- 12. 외부 I/O 커넥터 (External I/O Connector)
- 13. 배기 팬 (Exhaust Fan)
- 14. 원격 감지 입력 터미널 (Remote Sensing Input Terminal)
- 15. 출력 터미널 (Output Terminal)
- 16. 라인 입력 (Line Input)
- 17. 외부 신호 입력 / 외부 동기화 신호 입력 (External Signal Input/External Synchronized Signal Input)
- 18. RS-232C & GPIB 커넥터 (RS-232C & GPIB Connectors)
- 19. LAN 커넥터 (LAN Connector)
- 20. USB 인터페이스 커넥터 B 타입 [USB Interface Connector(B Type)]
ASR-2000 시리즈는 AC 출력뿐만 아니라 DC 출력에서도 정격 전력 출력을 제공하는 AC+DC 전원입니다. 각 모델별 상세 작동 한계 영역은 아래 다이어그램을 참조하십시오.

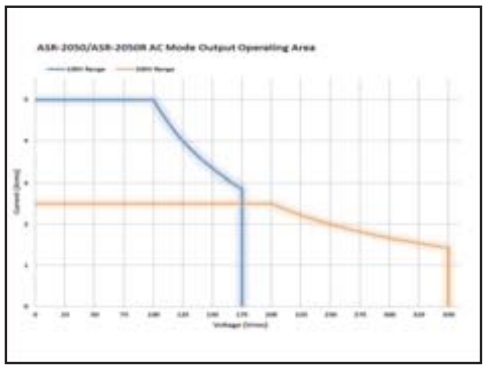

(ASR-2050/ASR-2050R용 AC 출력)

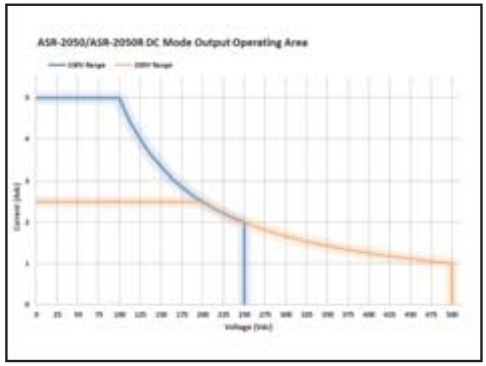

(ASR-2050/ASR-2050R용 DC 출력)

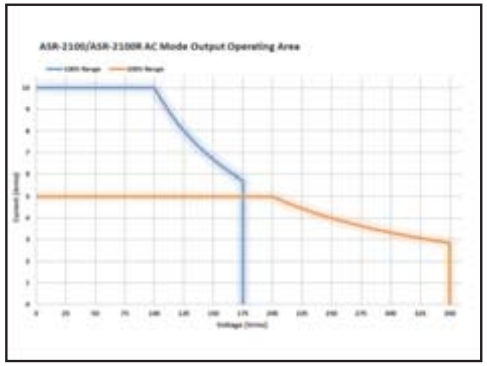

(ASR-2100/ASR-2100R용 AC 출력)

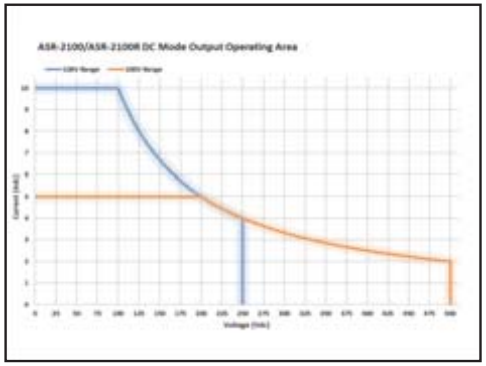

(ASR-2100/ASR-2100R용 DC 출력)
| Model Name (모델명) | Power Rating (정격 전력) | Max. Output Current (최대 출력 전류) | Max. Output Voltage (최대 출력 전압) |
|---|---|---|---|
| ASR-2050 | 500 VA | 5/2.5 A | 350 Vrms/500 Vdc |
| ASR-2100 | 1000 VA | 10/5 A | 350 Vrms/500 Vdc |
| ASR-2050R | 500 VA | 5/2.5 A | 350 Vrms/500 Vdc |
| ASR-2100R | 1000 VA | 10/5 A | 350 Vrms/500 Vdc |

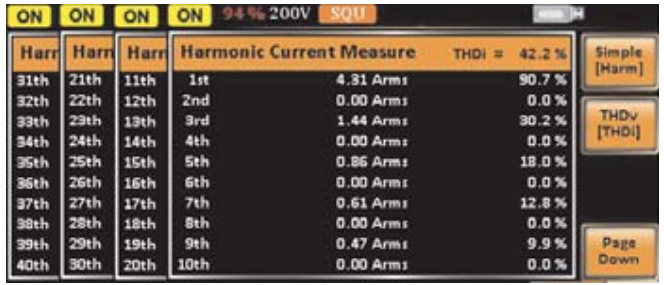

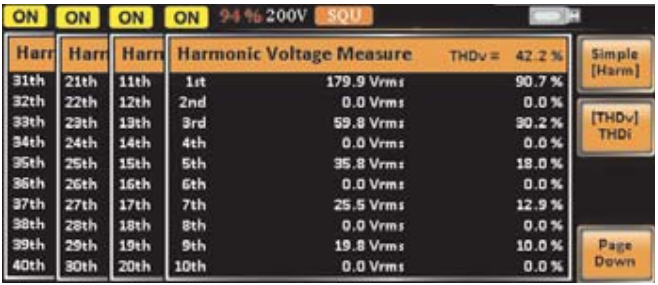

ASR-2000 시리즈는 Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 100차 전압 고조파 및 전류 고조파를 포함한 측정 기능을 사용자에게 제공합니다. 전력 출력 중에 Vrms/Irms, Vavg/Iavg 및 Vmax/Vmin/Imax/Imin을 포함한 측정 매개변수는 사용자가 언제든지 전환하여 순간적인 계산 판독값을 표시할 수 있습니다.

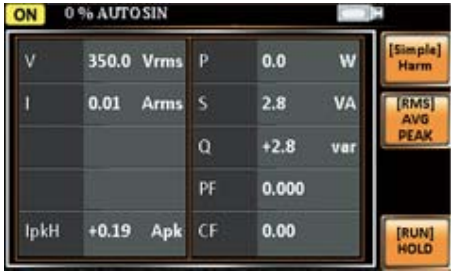

(실효치 측정 디스플레이)

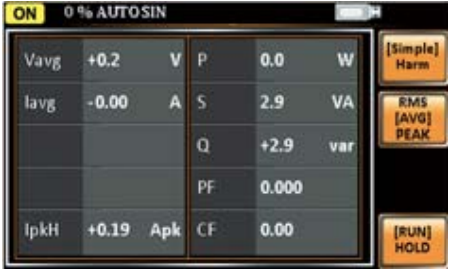

(평균치 측정 디스플레이)

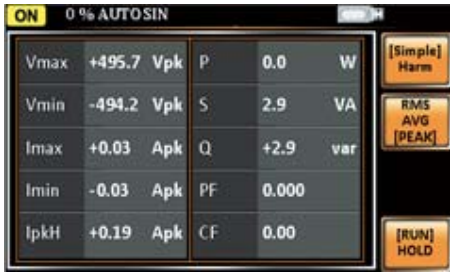

(피크치 측정 디스플레이)
10개 세트의 시퀀스 모드가 있으며 각 세트는 0~999단계로 구성됩니다. 각 단계의 시간 설정 범위는 0.0001~999.9999초입니다. 사용자는 여러 단계의 세트를 조합하여 파형 하강, 서지, 새그(강하), 변동 및 비정상 전력선 상태의 파형을 생성할 수 있습니다.

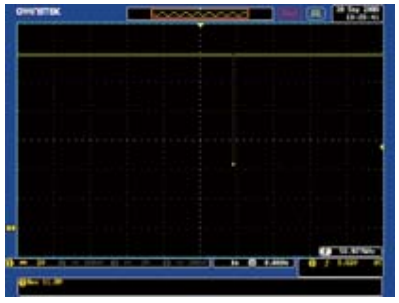

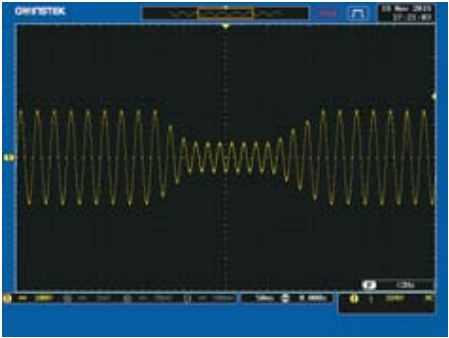

(공급 전압의 순간 강하)

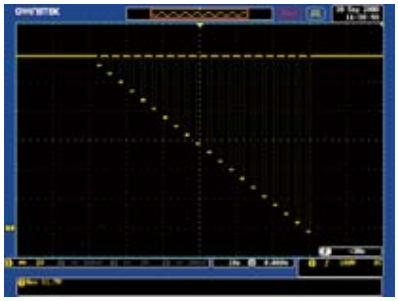

(전압 강하 시 리셋 동작)

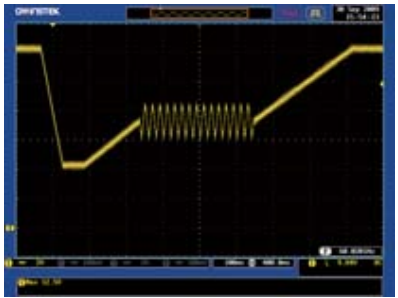

(시동 프로파일 파형)

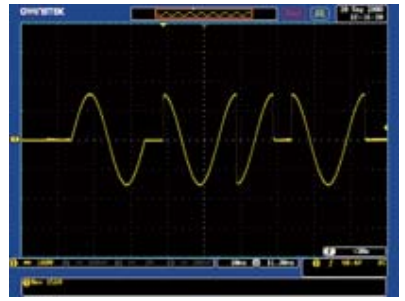

(순간 정전)

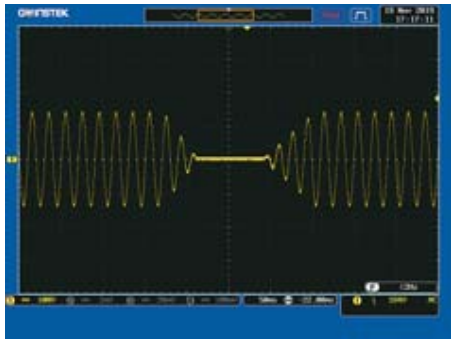

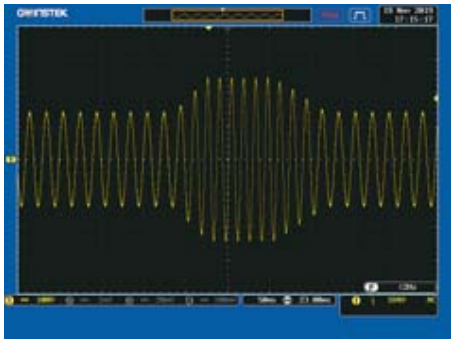

시뮬레이션 모드는 정전, 전압 상승, 전압 하강 등과 같은 다양한 과도 파형을 신속하게 시뮬레이션하여 엔지니어가 과도 현상이 DUT(피측정체)에 미치는 영향을 평가할 수 있도록 합니다. (예: 커패시터 내구성 테스트)

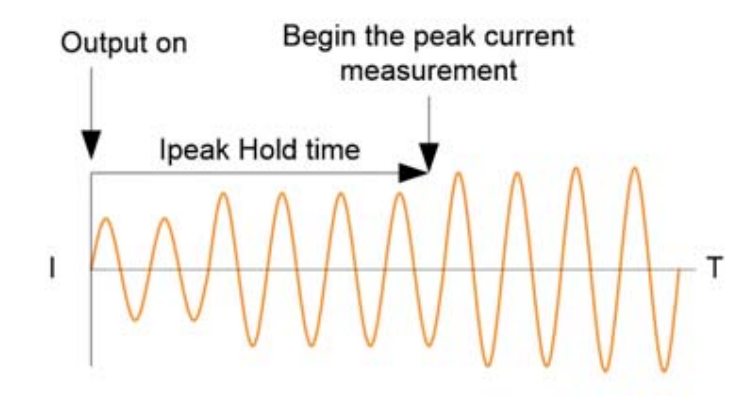

T, Ipk Hold는 출력 후 지연 시간(1ms ~ 60,000ms)을 설정하여 Ipeak 값을 캡처하고 최대 값을 유지하는 데 사용됩니다. 업데이트는 측정값이 원래 값보다 클 때만 작동합니다. T, Ipk Hold 지연 시간 설정은 DUT의 전원 켜기 프로세스에서 서지 전류를 측정하는 데 사용할 수 있습니다.
Ipk Hold는 오실로스코프와 전류 프로브를 사용하지 않고 전원 켜기 시 DUT의 과도 서지 전류를 측정하는 데 사용할 수 있습니다.

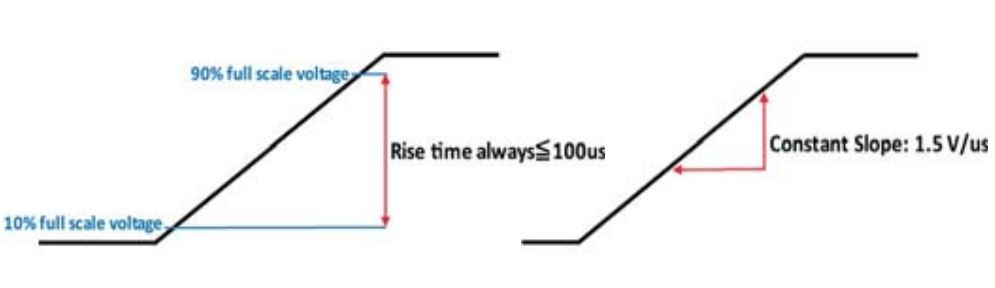

ASR-2000 시리즈는 DUT의 테스트 요구 사항에 따라 전압의 상승 시간을 결정하도록 슬루율 모드(Slew Rate Mode)를 설정할 수 있습니다. 슬루율 모드는 "시간(Time)" 및 "경사(Slope)" 모드를 제공합니다.
시간 모드: 100µs 이내에 출력 설정을 전압의 10-90%까지 증가시킬 수 있습니다.
경사 모드: 1.5V/µs의 고정된 상승 경사로 출력 전압을 증가시킵니다. 또한 사용자가 자체 정의하기로 결정한 경우 시퀀스 모드를 편집하여 유연하게 설정할 수 있습니다.

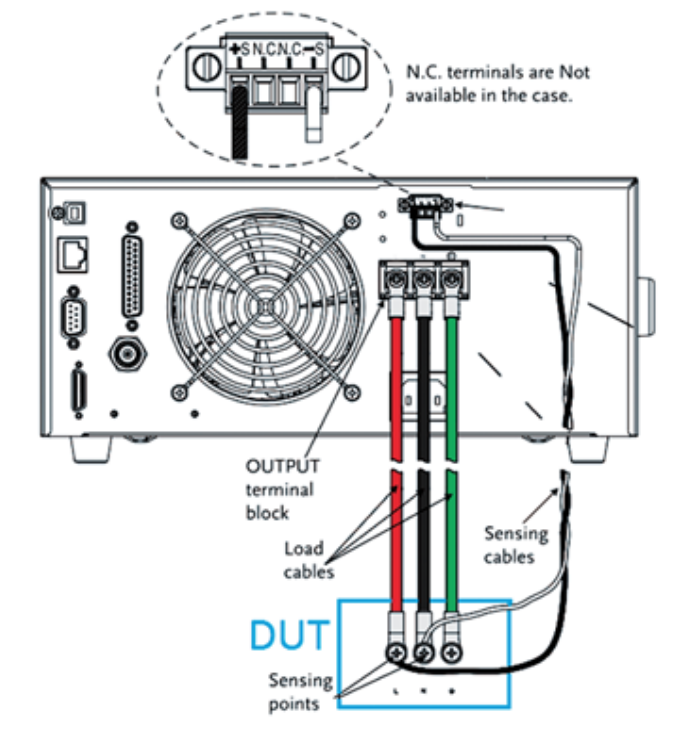

고전류 출력 애플리케이션의 경우 부하 케이블을 통과하는 큰 전류로 인한 전압 강하가 측정 결과에 영향을 미칩니다. ASR-2000 시리즈는 DUT의 전압 강하를 감지하고 보상하는 원격 감지 기능을 제공합니다. 최대 보상 전압은 출력 전압의 5%입니다. (N.C. 터미널은 본 케이스에서 사용할 수 없습니다.)
| 모델명 (MODEL) | ASR-2050 / ASR-2050R | ASR-2100 / ASR-2100R |
|---|---|---|
| 입력 정격 (INPUT RATING - AC) | ||
| 공칭 입력 전압 | 100 Vac ~ 240 Vac | |
| 입력 전압 범위 | 90 Vac ~ 264 Vac | |
| 상 및 결선 (Phase) | 단상 2선식 (Single phase, Two-wire) | |
| 입력 주파수 범위 | 47 Hz ~ 63 Hz | |
| 최대 소비 전력 | 800 VA 이하 | 1500 VA 이하 |
| 역률 (Power Factor) | 100Vac: 0.95 (Typ.) / 200Vac: 0.90 (Typ.) | |
| 최대 입력 전류 | 100Vac: 8 A / 200Vac: 4 A | 100Vac: 15 A / 200Vac: 7.5 A |
| AC 모드 출력 정격 (AC MODE OUTPUT RATINGS - AC rms) | ||
| 출력 전압 범위 및 정확도 | 설정 범위: 0.0 V ~ 175.0 V / 0.0 V ~ 350.0 V (분해능: 0.1 V) 정확도: ±(설정값의 0.5% + 0.6 V / 1.2 V) |
|
| 최대 출력 전류 | 100V 범위: 5 A / 200V 범위: 2.5 A | 100V 범위: 10 A / 200V 범위: 5 A |
| 최대 피크 전류 (Peak Current) | 100V 범위: 20 A / 200V 범위: 10 A | 100V 범위: 40 A / 200V 범위: 20 A |
| 출력 용량 (Power Capacity) | 500 VA | 1000 VA |
| 주파수 설정 및 정확도 | AC 모드: 40.00 Hz ~ 999.9 Hz / AC+DC 모드: 1.00 Hz ~ 999.9 Hz 정확도(45~65Hz): 설정값의 0.01% / 안정도: ±0.005% |
|
| 출력 시작 위상각 / DC 오프셋 | 위상각: 0.0° ~ 359.9° 가변 (분해능: 0.1°) / DC 오프셋: 20 mV 이내 (Typ.) | |
| DC 모드 출력 정격 (OUTPUT RATING FOR DC MODE) | ||
| 출력 전압 범위 및 정확도 | 설정 범위: -250 V ~ +250 V / -500 V ~ +500 V (분해능: 0.1 V) 정확도: ±(설정값의 0.5% + 0.6 V / 1.2 V) |
|
| 최대 출력 전류 | 100V 범위: 5 A / 200V 범위: 2.5 A | 100V 범위: 10 A / 200V 범위: 5 A |
| 최대 피크 전류 (Peak Current) | 100V 범위: 20 A / 200V 범위: 10 A | 100V 범위: 40 A / 200V 범위: 20 A |
| 출력 전력 (Power Capacity) | 500 W | 1000 W |
| 전압 안정도 및 응답 특성 (VOLTAGE STABILITY & DISTORTION) | ||
| 선로 변동률 (Line Regulation) | ±0.2% 이하 | |
| 부하 변동률 (Load Regulation) | ±0.15% @ 45-65Hz / ±0.5% @ DC 및 기타 주파수 | |
| 리플 노이즈 (Ripple Noise) | 0.7 Vrms / 1.4 Vrms (Typ.) | |
| 전고조파 왜곡률 (THD) | ≤0.2% @ 50/60Hz / ≤0.3% @ <500Hz / ≤0.5% @ 500.1~999.9Hz | |
| 응답 시간 및 효율 | 응답 시간: 100 μs (Typ.) / 효율: 70% 이상 | |
| 측정 항목 및 계측 정확도 (MEASURED VALUE DISPLAY) | ||
| 전압 RMS, AVG 측정 | 분해능: 0.1 V 정확도 (45~65Hz, DC): ±(독취값의 0.5% + 0.3V / 0.6V) |
|
| 전압 PEAK 측정 | 분해능: 0.1 V 정확도 (45~65Hz, DC): ±(독취값의 2% + 1V / 2V) |
|
| 전류 RMS, AVG 측정 | 정확도: ±(0.5% + 0.02A / 0.02A) | 정확도: ±(0.5% + 0.04A / 0.02A) |
| 전류 PEAK 측정 | 정확도: ±(2% + 0.2A / 0.1A) | 정확도: ±(2% + 0.2A / 0.1A) |
| 유효 전력 (Active Power - W) | 정확도: ±(2% + 0.5 W) | 정확도: ±(2% + 1 W) |
| 피상 전력 (Apparent - VA) | 정확도: ±(2% + 0.5 VA) | 정확도: ±(2% + 1 VA) |
| 무효 전력 (Reactive - VAR) | 정확도: ±(2% + 0.5 VAR) | 정확도: ±(2% + 1 VAR) |
| 역률 / 크레스트 팩터 | 역률(PF) 범위: 0.000 ~ 1.000 (분해능: 0.001) 크레스트 팩터(CF) 범위: 0.00 ~ 50.00 (분해능: 0.01) |
|
| 고조파 측정 기능 (HARMONIC MEASUREMENT - AC-INT 50/60Hz) | ||
| 전압 고조파 (Voltage Harmonic) | 측정 차수: 기본파의 100차까지 지원 (분해능: 0.1V, 0.1%) 정확도: 20차까지 ±(0.2% + 0.5V/1V) / 20~100차 ±(0.3% + 0.5V/1V) |
|
| 전류 고조파 (Current Harmonic) | 20차까지: ±(1% + 0.1A/0.05A) 20~100차: ±(1.5% + 0.1A/0.05A) |
20차까지: ±(1% + 0.2A/0.1A) 20~100차: ±(1.5% + 0.2A/0.1A) |
| 기능 사양 및 일반 환경 규격 (OTHERS & GENERAL SPECIFICATIONS) | ||
| 보호 기능 (Protections) | OCP (과전류), OTP (과열), OPP (과전력), FAN Fail (팬 고장 알람) | |
| 메모리 및 임의파형 저장 | 설정 저장: 10세트 / 임의파형 메모리: 16개 (비휘발성, 4096 워드) | |
| 통신 인터페이스 | 기본: USB (Host/Slave), LAN, RS-232C, EXT Control / 옵션: GPIB (SCPI 준수) | |
| 디스플레이 (Display) | 4.3인치 TFT-LCD 디스플레이 | |
| 내전압 및 절연 저항 | 절연 저항: 500 Vdc, 30 MΩ 이상 / 내전압: 1500 Vac 1분간 | |
| 동작 및 보관 환경 | 동작 온도: 0°C ~ 40°C (습도 20~80% RH) / 보관 온도: -10°C ~ 70°C (습도 90% RH 이하) | |
| 외형 치수 및 중량 | ASR-2000: 285(W) x 124(H) x 480(D) mm ; 약 11.5 kg | ASR-2000R: 213(W) x 124(H) x 480(D) mm ; 약 10.5 kg |
* 참고 2. 피상 전력(VA) 및 무효 전력(VAR)은 DC 모드에서 표시되지 않습니다.
* 참고 3. ASR-2000R 규격은 3U 높이 및 1/2 랙 폭 형태의 모델입니다.
기본 액세서리
- CD ROM (사용 설명서, 프로그래밍 설명서 수록)
- 안전 가이드
- 전원 코드
- 메인 입력 단자 커버 세트
- 원격 감지(Remote Sense) 단자 커버 세트
- GTL-123 : 테스트 리드
- GTL-246 : USB 케이블
옵션 액세서리
- ASR-GPIB-2K : ASR-2000 전용 GPIB 인터페이스 (공장 출하 전 설치 옵션)
- ASR-EU-2K : ASR-2000 전용 유럽형 출력 소켓 (공장 출하 전 설치 옵션)
- GET-003 : 확장 유니버설 전원 소켓 (ASR-2000R 전용)
- GET-004 : 확장 유럽형 전원 소켓 (ASR-2000R 전용)
- GET-006 : 유니버설 확장 소켓
- GRA-439-E : 랙 마운트 키트 (EIA 규격)
- GRA-439-J : 랙 마운트 키트 (JIS 규격)
- ASR-001 : 공기 흡입구 필터 (Air inlet filter)
- ASR-002 : 외부 3상 제어 유닛 (1P2W, 1P3W, 3P4W 출력용)
- ASR-C003 : Modbus TCP 기능
- GTL-232 : RS-232C 케이블, 약 2m
- GTL-258 : GPIB 케이블, 약 2m (25핀 Micro-D 커넥터 포함)
무료 다운로드
- USB 드라이버
|
