AFG-303x 시리즈

임의파형 발생기, AFG-303x
출력 채널 : 1CH/2CH
주파수 대역 : 1uHz~30/20MHz
샘플링 속도 : 250MSa/s
수직 분해능 : 16비트
메모리 길이 : 8Mpts

온라인 견적요청

제품설명
제품사양
액세서리
주문정보
다운로드

AFG-303x 시리즈 상세 페이지

AFG-303X 시리즈

임의 함수 발생기

최고의 성능과 독립 절연 채널로 완성하는 GW Instek AFG-303X 시리즈 임의함수발생기

GW Instek AFG-3000 시리즈 임의함수발생기는 산업, 과학 연구 및 교육 분야의 요구를 충족하도록 설계된 20MHz/30MHz 단일 절연 채널 및 20MHz/30MHz 듀얼 절연 채널 모델을 포함합니다. 출력 채널이 접지로부터 절연되어 있을 뿐만 아니라 듀얼 채널 모델의 각 채널도 서로 독립적으로 접지 절연되어 있어 플로팅 회로(최대 ±42V) 테스트에 적합합니다. 접지 기준을 고려하지 않고도 듀얼 채널 모델의 각 채널을 독립적으로 작동할 수 있으며 여러 ARB 유닛을 동시에 출력할 수 있습니다. 예를 들어 자동차 전장의 점화 제어 또는 변속기 장치 등의 응용 분야에 적합합니다.

본 시리즈는 250MSa/s의 샘플링 레이트, 16비트 해상도, 8M 포인트 메모리 심도의 임의 파형 특성을 제공합니다. 사용자는 AFG-3000 시리즈의 내장된 DSOLink 기능을 활용하여 GW Instek 디지털 저장 오실로스코프로 최대 8M 메모리 심도의 파형을 재구성할 수 있습니다.

완벽한 동기화와 고정밀 스위프 성능으로 구현하는 GW Instek AFG 시리즈의 차별화된 측정 솔루션

본 시리즈는 다채널 동작을 위한 동기화 위상을 지원하며 최대 위상 동기화 동작은 최대 6대 및 12채널까지 지원합니다. 외부 신호원을 통해 10 MHz 원자시계 주파수 표준을 입력하여 주파수 출력의 정밀도를 높일 수 있습니다.

선형/로그, 단방향(톱니파)/양방향(삼각파) 파형, 연속/단일 트리거/게이트 트리거 등을 통합하여 다양한 스위프 방식에 따른 다양한 응용 요구 사항을 충족하는 주파수 스위프 및 진폭 스위프를 지원합니다. 주파수 스위프는 필터 및 저주파 증폭기와 같은 전자 부품의 주파수 응답을 테스트합니다. 진폭 스위프는 진동 테스트(진동 시험기 필요)를 시뮬레이션하며, 다양한 소재의 수명 테스트 및 저주파 증폭기의 선형성 테스트를 수행합니다.

압도적인 성능과 다기능 변조로 한 차원 높은 측정을 실현하는 AFG-303X 시리즈 임의함수발생기

AFG-3000 시리즈의 주요 기능으로는 1mVpp ~ 10Vpp의 출력 진폭(50옴 부하 연결 시); 1uHz ~ 20MHz 또는 30MHz의 주파수 범위; 1uHz 주파수 해상도; 그리고 정현파, 구형파, 펄스, 삼각파, 램프, DC 전압, 고조파 및 노이즈 내장이 있습니다. 펄스 파형의 파형 폭, 상승 에지 시간 및 하강 에지 시간을 유연하게 조절할 수 있습니다. 0.017% ~ 99.983%의 듀티 사이클을 가진 펄스 파형은 트리거 신호로 적용될 수 있습니다.

사용자는 65개의 내장 함수 파형을 통해 임의 편집을 수행할 수 있습니다. 본 시리즈는 산업용 응용 요구 사항을 충족하기 위해 AM/FM/PM/FSK/PWM 변조, 주파수 스위프, 진폭 스위프 및 버스트를 지원합니다. 듀얼 채널 모델은 차동 신호, 위상 제어 및 증폭기 왜곡의 테스트 요구 사항을 충족하기 위해 SUM 변조, 커플링, 트래킹 및 위상을 제공합니다. 내장된 8차 고조파 신호 발생기는 스위칭 전원 공급 장치의 고조파 신호를 시뮬레이션하고 EMI 전력 필터 특성도 테스트합니다. AFG-3000 시리즈는 사용자가 내장된 다이어그램에서 파형을 빠르게 편집하여 측정을 수행할 수 있도록 무료 임의 파형 편집 소프트웨어(AWES)를 제공합니다.

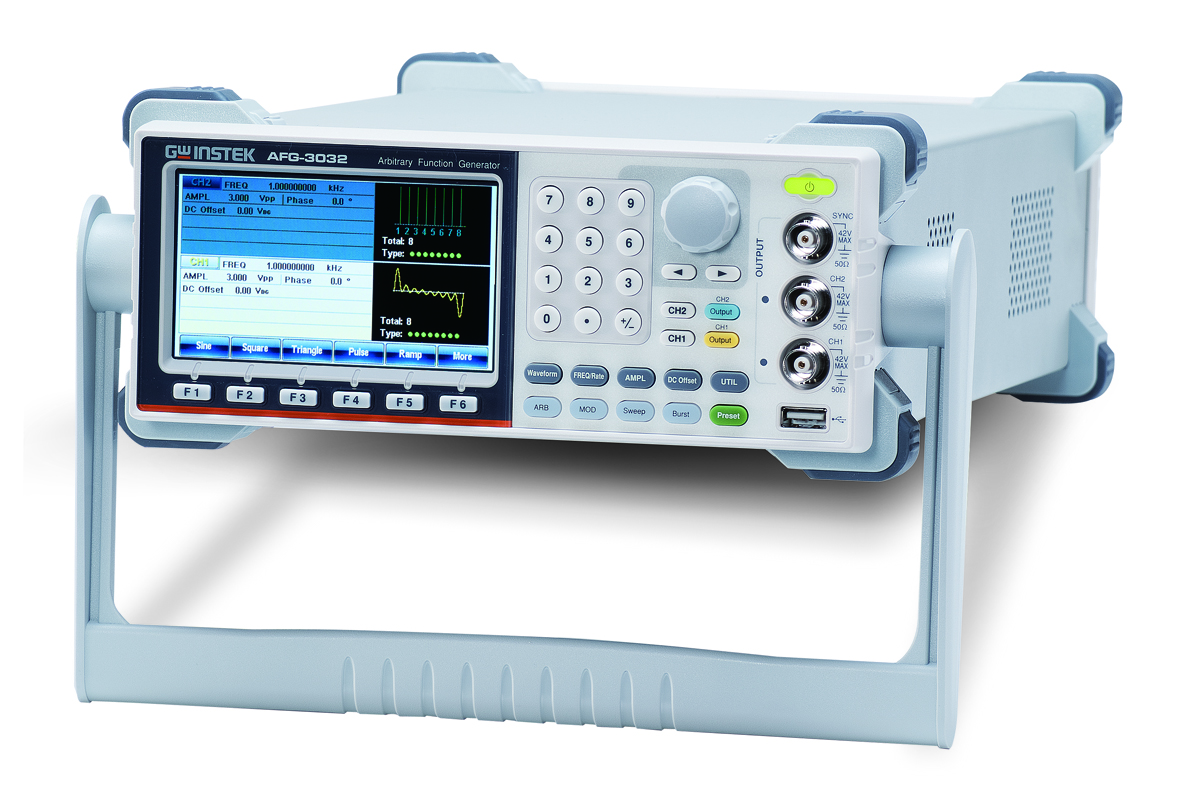

AFG-303x 모델 외관

주요 특징 (FEATURES)

• 1μHz ~ 20 또는 30MHz, 20Vpp. 1채널 또는 2채널 지원
• 임의 파형 250MSa/s, 16비트 해상도, 8M 메모리 심도
• 절연 채널 회로 설계
• 최대 6대 및 12채널까지 지원하는 동기화 위상 동작
• 고조파 신호 발생기
• 듀얼 채널 모델의 SUM 변조, 커플링(Coupling), 트래킹(Tracking), 위상 기능 지원
• 펄스 파형 파라미터 개별 설정 가능
• 내장 AM/FM/PM/FSK/PWM/SUM 변조, 스위프(Sweep) 및 버스트(Burst) 기능
• 의료용 및 자동차 전장용 파형 내장
• AFG-3032/3022 모델 내장 I/Q 베이스밴드 파형
• USB/LAN/GPIB(옵션) 계측기 제어 인터페이스 제공

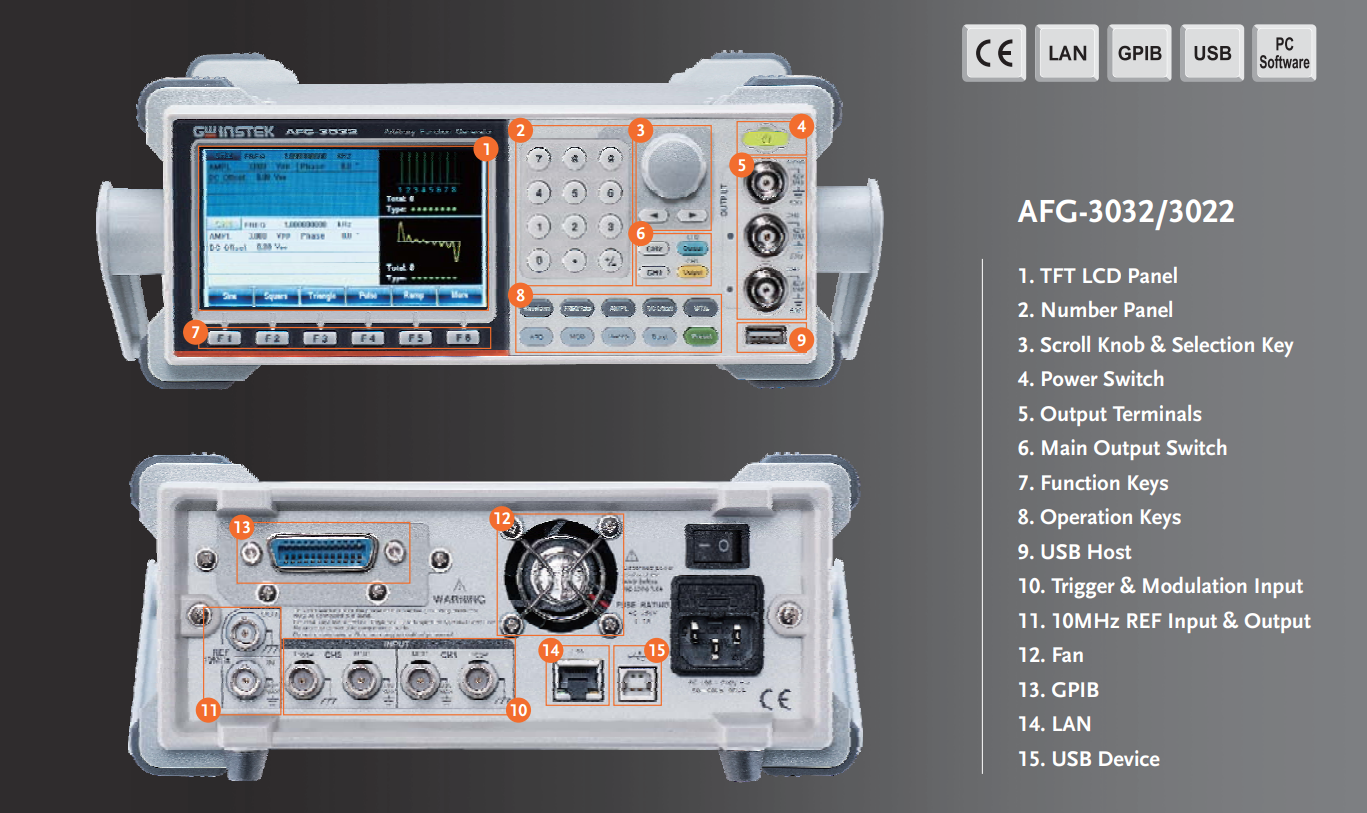

AFG-3032/3022 전면 및 후면 패널 구성

전면 패널 인터페이스	후면 패널 인터페이스
1. TFT LCD 패널	10. 트리거 및 변조 입력
2. 숫자 입력 패널	11. 10MHz REF 입력 및 출력
3. 스크롤 노브 및 선택 키	12. 쿨링팬
4. 전원 스위치	13. GPIB
5. 출력 단자	14.LAN
6. 메인 출력 스위치	15. USB 디바이스
7. 기능 키
8. 조작 키
9. USB 호스트

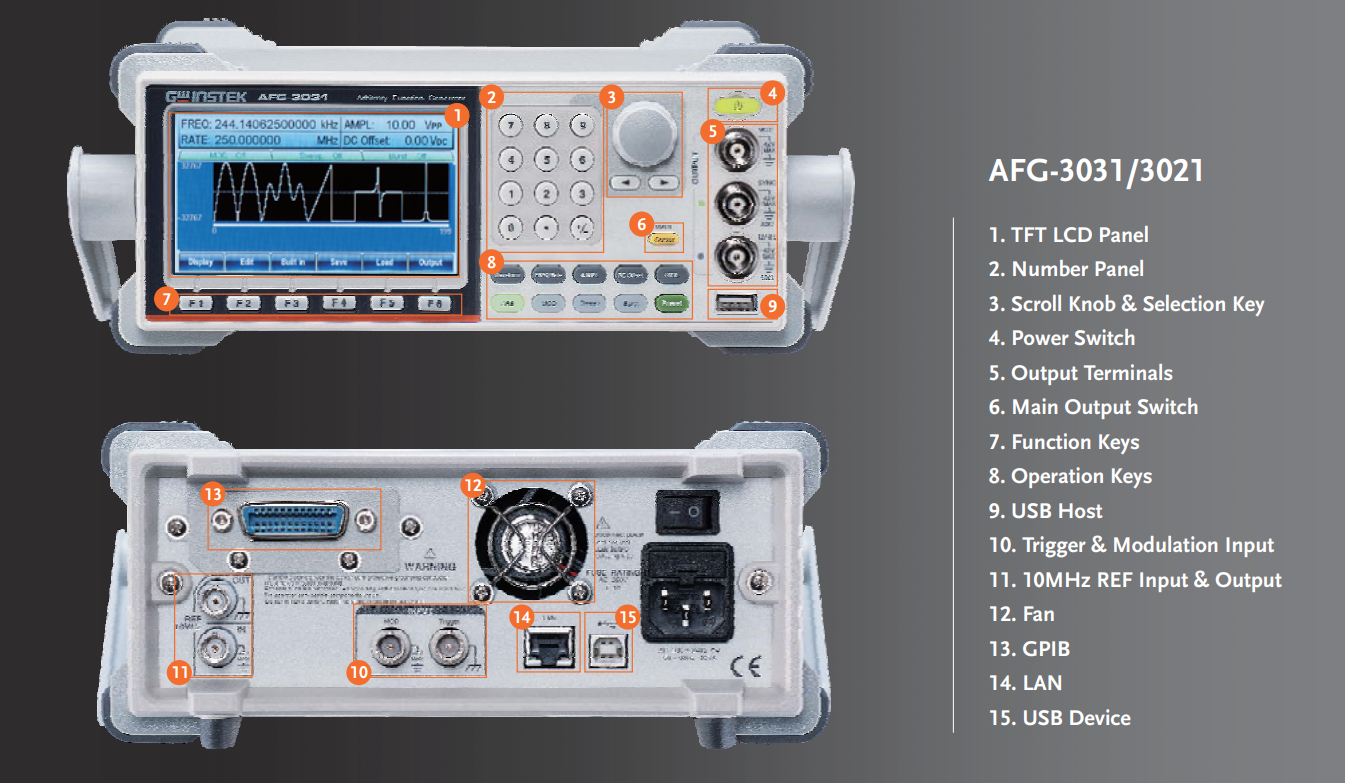

AFG-3031/3021 전면 및 후면 패널 구성

전면 패널 인터페이스	후면 패널 인터페이스
1. TFT LCD 패널	10. 트리거 및 변조 입력
2. 숫자 패널	11. 10MHz REF 입력 및 출력
3. 스크롤 노브 및 선택 키	12. 쿨링팬
4. 전원 스위치	13. GPIB
5. 출력 단자	14. LAN
6. 메인 출력 스위치	15. USB 디바이스
7. 기능 키
8. 조작 키
9. USB 호스트

AFG-3000 시리즈는 4개의 모델로 구성됩니다. 모델 번호 및 채널 구성은 다음과 같습니다

MODEL MAIN FUNCTION	AFG-3031	AFG-3032	AFG-3021	AFG-3022
Frequency Range	1 µHz ~ 30 MHz	1 µHz ~ 30 MHz	1 µHz ~ 20 MHz	1 µHz ~ 20 MHz
Channel	1	2	1	2

제품 세부 기능

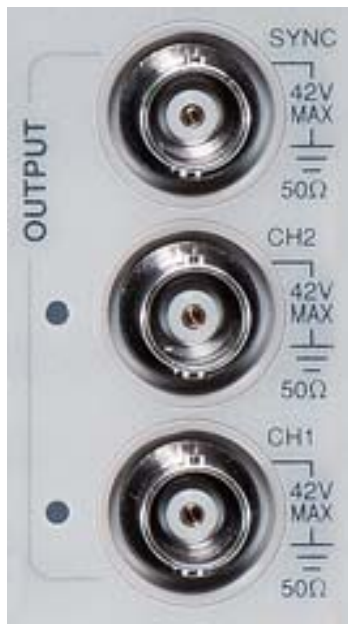

출력/입력 단자, 계기 샤시 및 듀얼 채널 간의 접지 절연 회로 설계

채널 1, 채널 2, 기준 10 MHz 입력, 동기화 및 변조 입력/출력 커넥터 접지는 계기 샤시와 절연되어 있습니다. 듀얼 채널 모델의 출력 채널은 독립적으로 절연되어 있습니다. 이 커넥터들은 플로팅 회로 테스트에 이상적인 대지 접지 기준 최대 ±42Vpk(DC+ AC 피크 값)의 격리 전압을 견딜 수 있습니다. 접지 기준 문제 요소를 고려하지 않고도 다채널 출력을 달성할 수 있습니다.

응용 분야로는 자동차 전장의 점화 컨트롤러 또는 변속기 장치 등이 포함됩니다. AFG-3000 시리즈의 내장 DC 바이어스 전압은 다양한 파형에 적용할 수 있습니다. DC 바이어스 전압은 50 부하 하에서 ±5V입니다. 점화 컨트롤러나 변속기 장치와 같이 더 높은 DC 바이어스 전압이 필요한 자동차 전장 응용 분야의 경우, 외부 전원 공급 장치를 사용하여 DC 바이어스 전압을 ±42Vpk(DC+ AC 피크 값)까지 높일 수 있습니다.

■ 다채널 동기화 위상 동작

사용자는 최대 6대 및 12채널(AFG-3032/3022)까지 다채널 동기화 위상 동작을 구현할 수 있습니다. 위상 동기화 애플리케이션을 실행하는 데는 두 가지 방법이 있습니다. 서로 다른 주파수 하에서 마스터 유닛은 각 채널을 동기화하고 개별 위상을 변조할 수 있습니다.

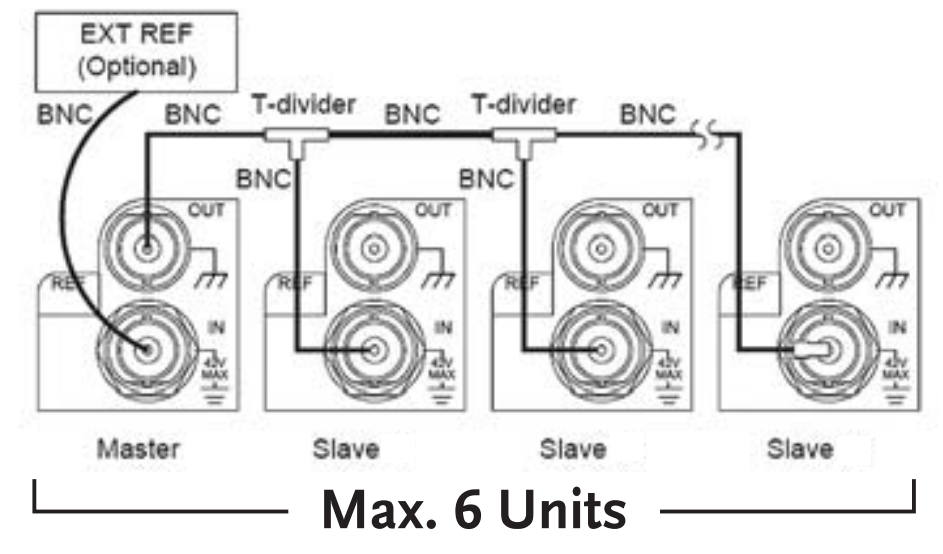

최대 6대 연결 방식

방법 1은 기준 주파수 출력(REF OUT)과 기준 주파수 입력(REF IN), 50옴 BNC 케이블(RG-58A/U) 및 T형 BNC 커넥터를 사용하여 최대 6대를 연결하고 동기화 위상 동작을 수행합니다.

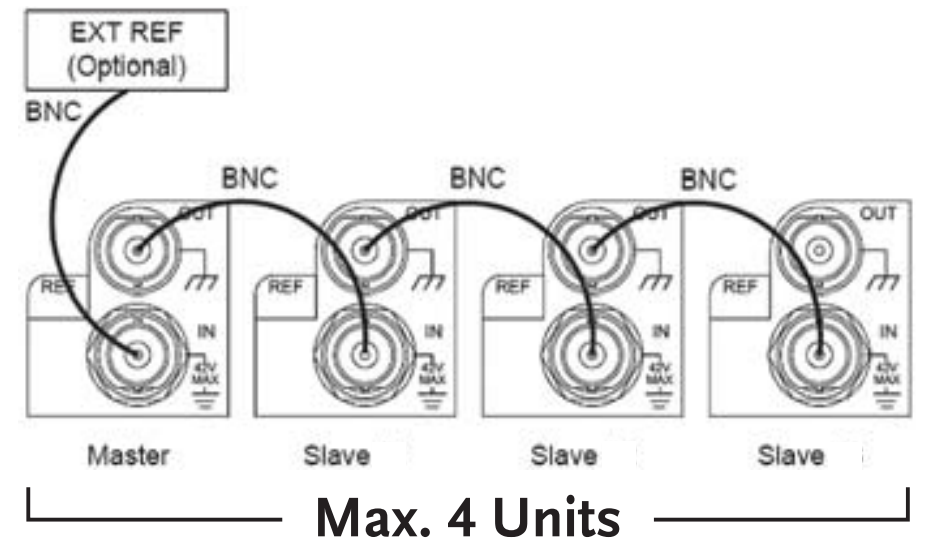

최대 4대 연결 방식

방법 2는 기준 주파수 출력(REF OUT)과 기준 주파수 입력(REF IN), 50옴 BNC 케이블(RG-58A/U)을 사용하여 최대 4대를 연결하고 동기화 위상 동작을 수행합니다.

■ 고조파 신호 발생기

고조파 신호 발생기는 스위칭 전원 공급 장치의 고조파 신호를 시뮬레이션하고 EMI 전력 필터에 대한 특성 테스트를 수행합니다. 사용자는 원하는 신호를 얻기 위해 고조파 신호의 차수 번호와 위상을 설정할 수 있습니다. 다음 다이어그램은 8차 고조파 신호를 보여줍니다.

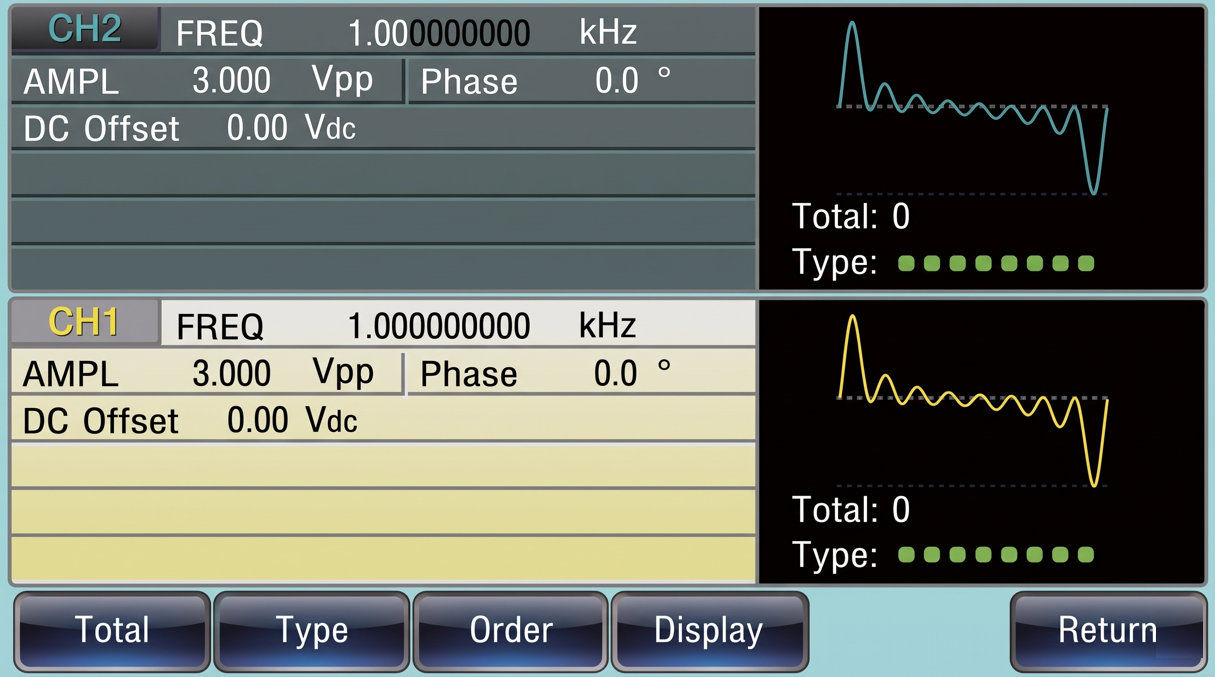

고조파 신호 발생기

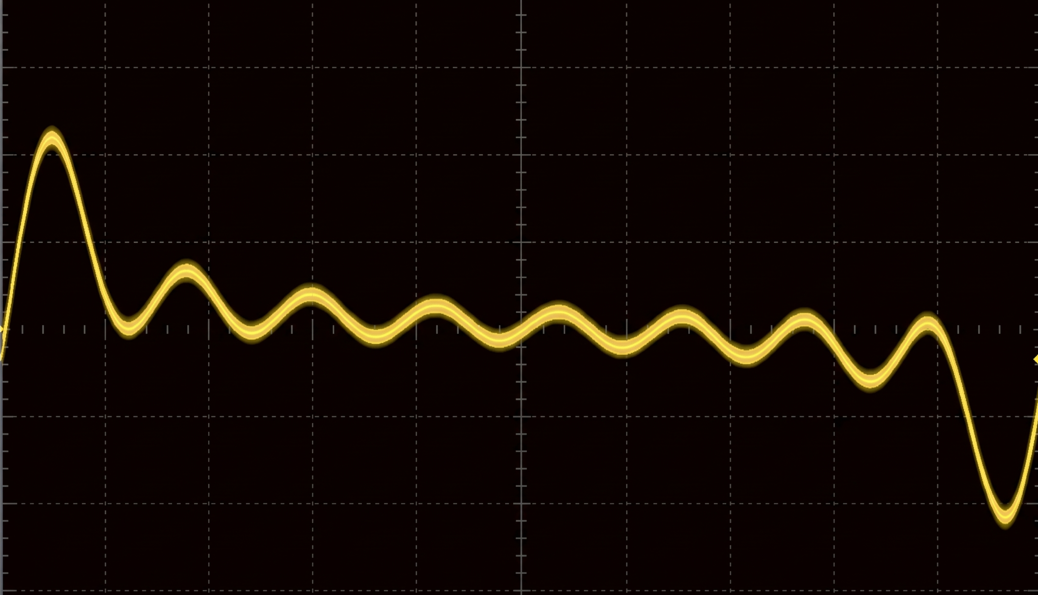

고조파 신호

■ 펄스 발생기

펄스의 출력 주파수는 25 MHz에 달하며 듀티 사이클은 0.017%에서 99.983% 사이입니다. 사용자는 트리거 신호를 지원하기 위해 펄스 폭, 듀티 사이클, 상승 에지 시간, 하강 에지 시간 및 에지 시간을 설정할 수 있습니다. 다음 다이어그램은 펄스 신호 설정을 보여줍니다.

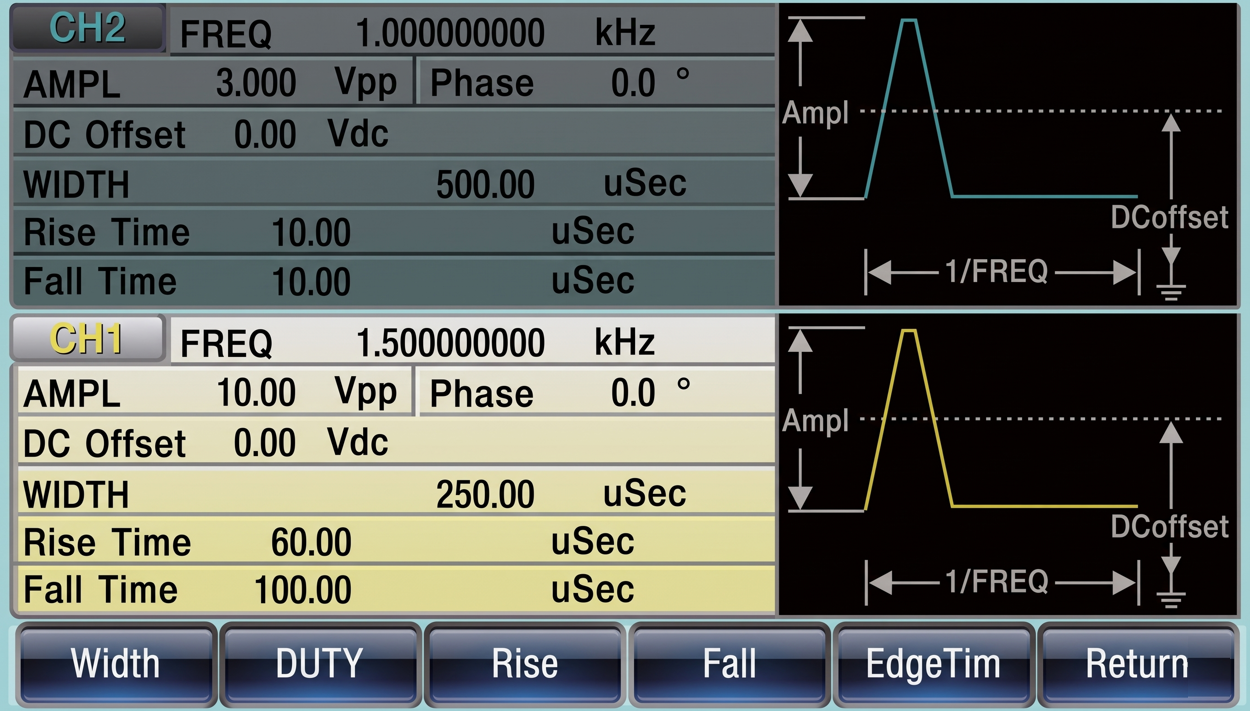

펄스 발생기

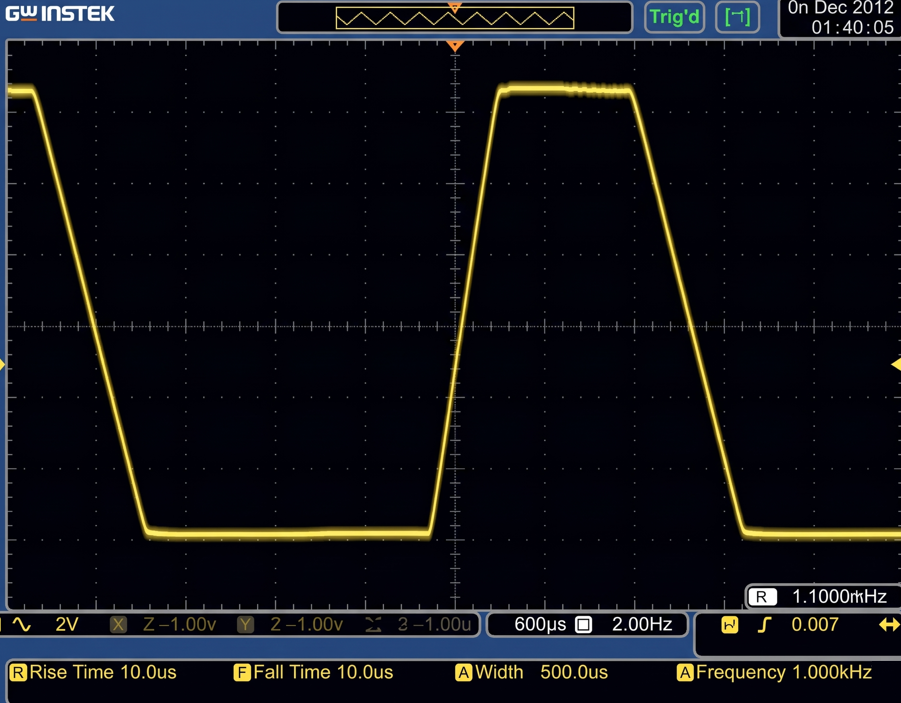

펄스 신호

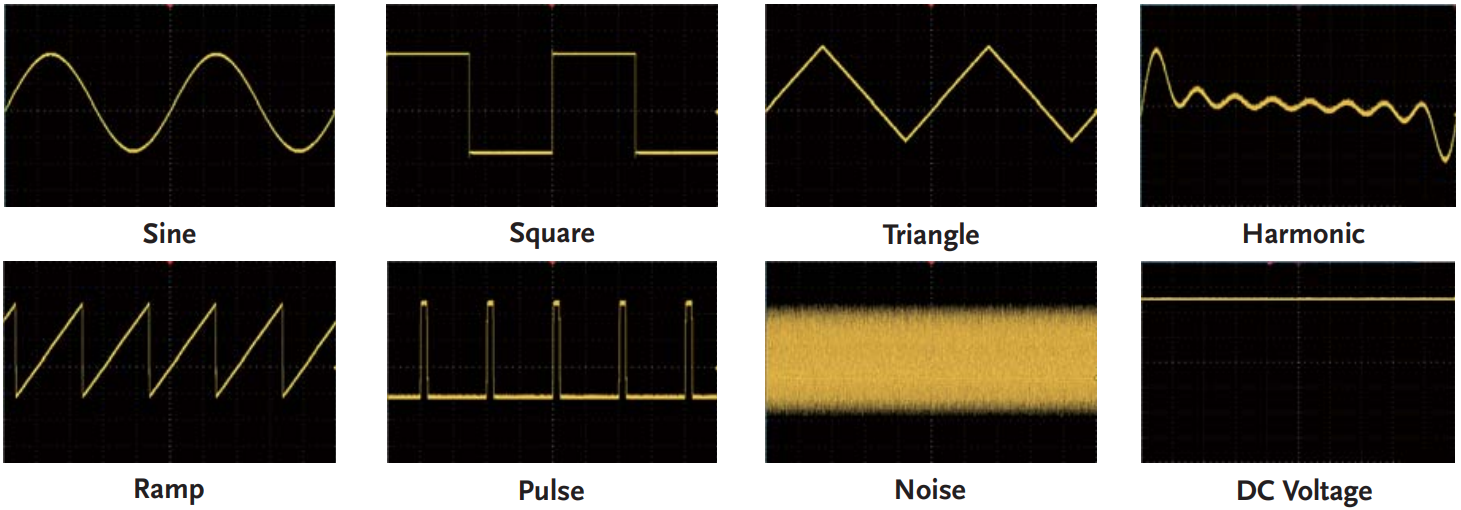

■ 다양한 출력 파형 선택

101가지 내장 파형에는 공학 응용, 의료 및 자동차 전장 분야 파형, 수학적 파형을 비롯해 사인(sine), 사각(square) 등의 표준 파형이 포함됩니다. AFG-3032 모델은 다양한 출력 파형 선택 기능과 IQ 기저대역(baseband) 파형 출력 기능을 제공합니다.

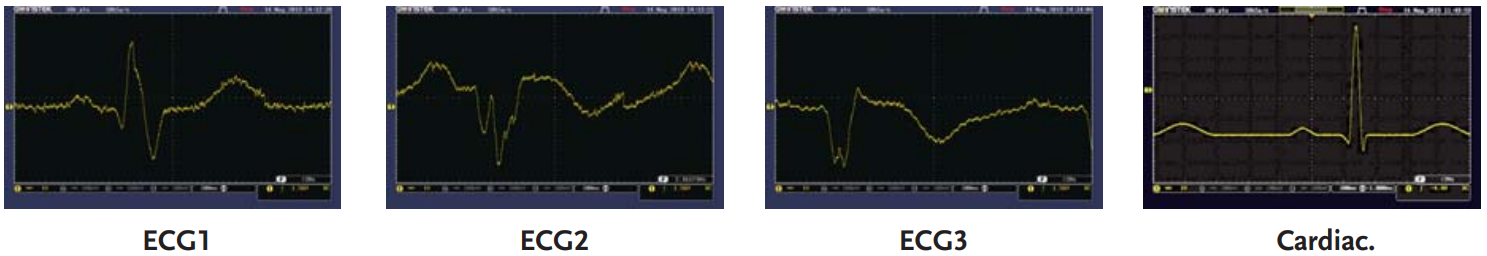

의료용 응용 파형

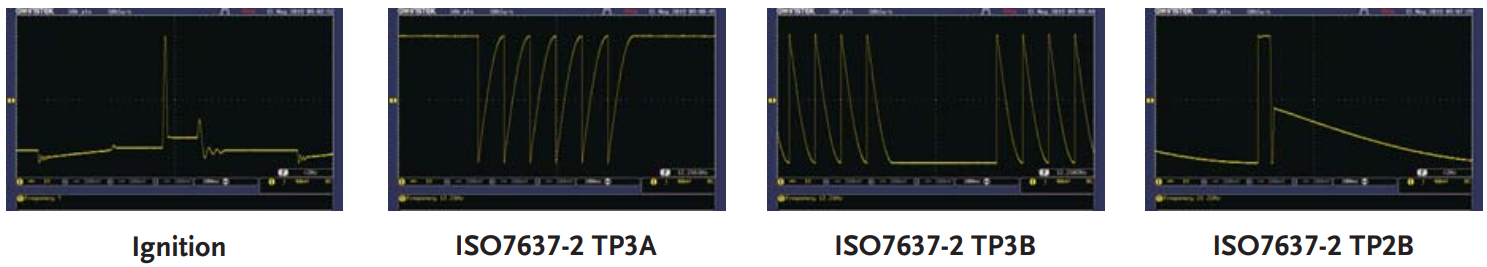

자동차 전장용 파형

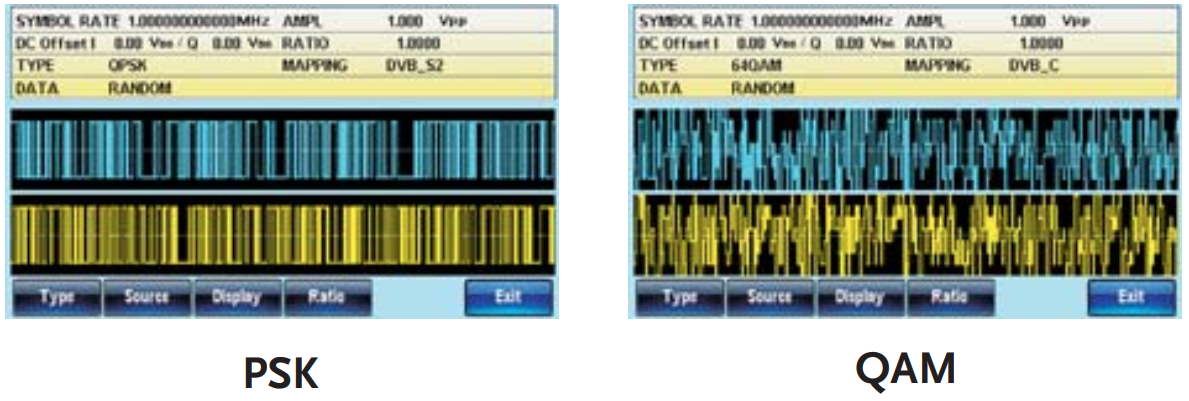

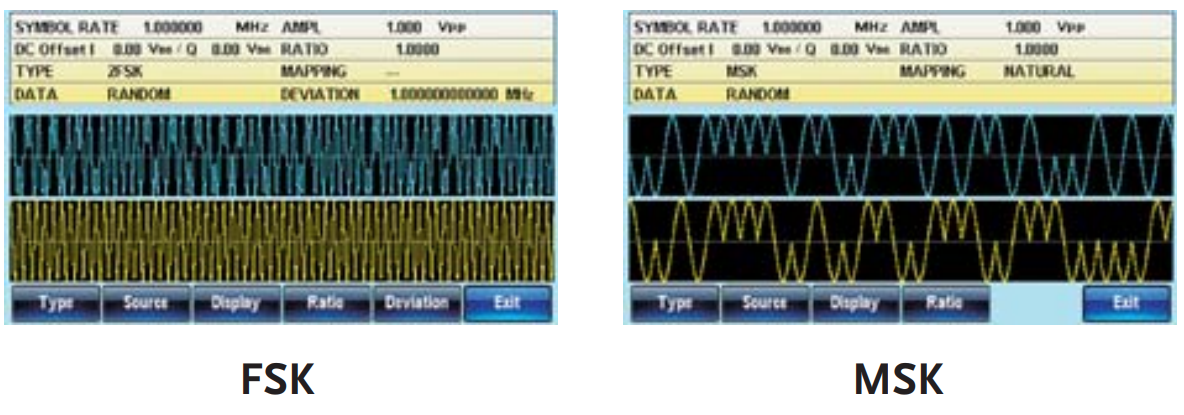

■ AFG-3032/3022용 IQ 베이스밴드 파형 출력 기능

AFG-3032/22의 CH1 및 CH2는 ASK, MSK, FSK(2FSK, 4FSK, 8FSK), PSK(BPSK, QPSK, DQPSK, QQPSK, pi/4 QPSK, pi/4 DQPSK, 8PSK), APSK(16APSK, 32APSK), QAM(16QAM, 32QAM, 64QAM) 등을 포함하는 IQ 베이스밴드 파형 출력을 제공합니다. 새로운 IQ 파형 명령어는 사용자 설명서에서도 확인할 수 있습니다.

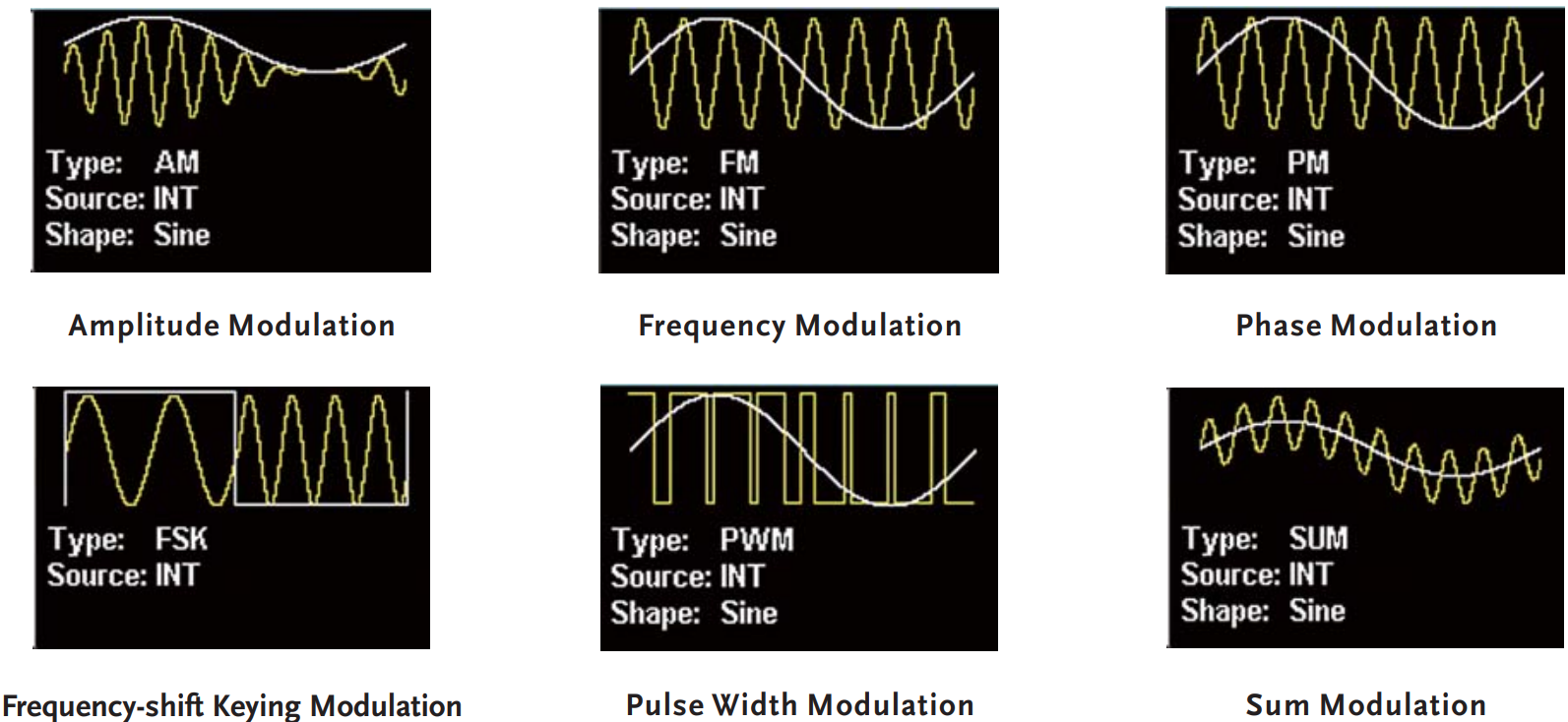

■ 변조 기능

본 시리즈는 AM, FM, PM, FSK, PWM 및 SUM 변조를 지원합니다. 변조 소스는 내부 또는 외부에서 올 수 있습니다. 응용 분야에는 통신 시스템의 베이스밴드, 모터 제어 및 조광(빛 조절) 등이 포함됩니다.

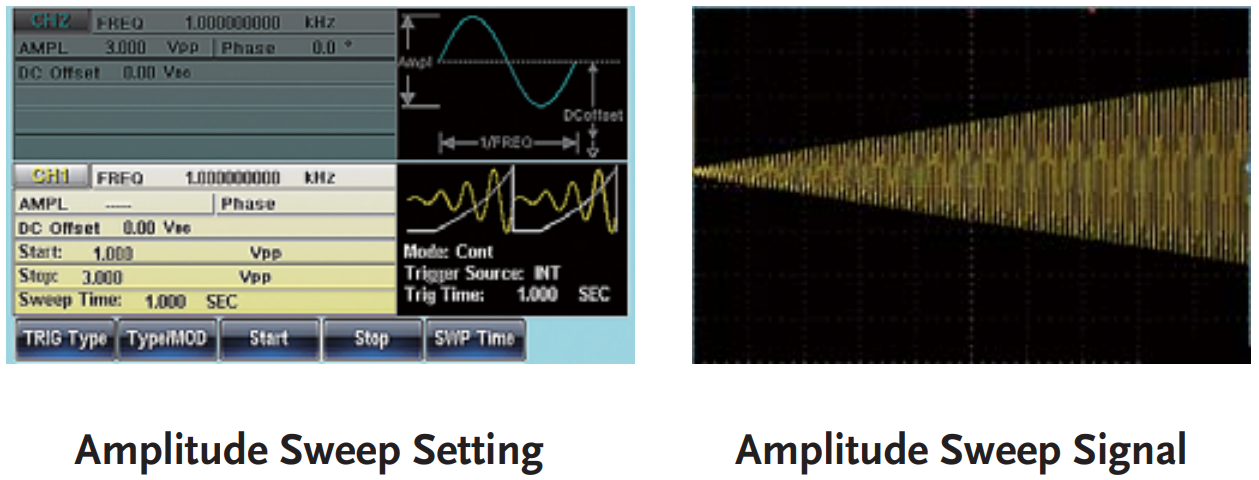

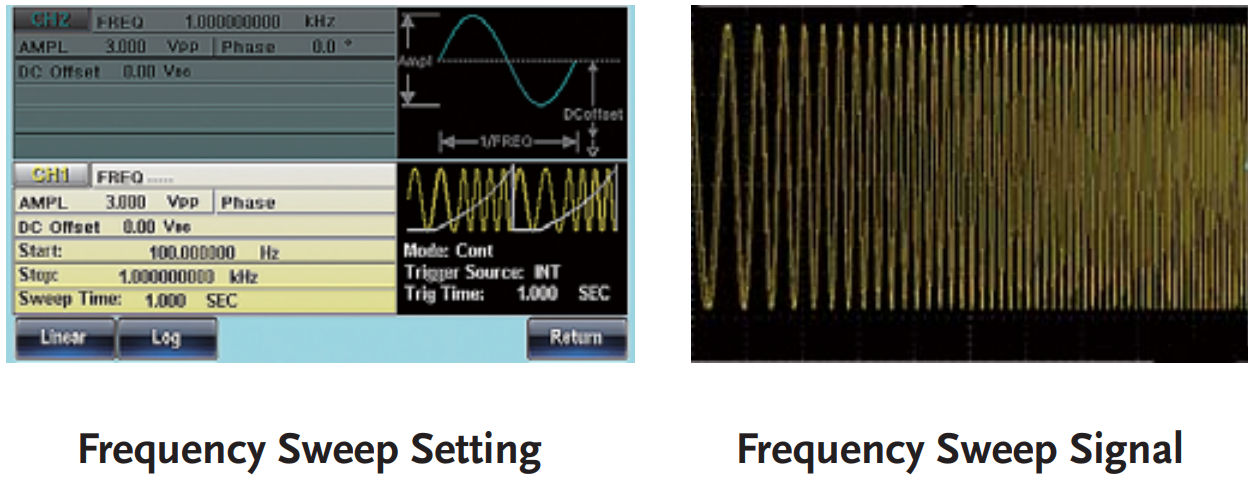

■ 스위프 기능

본 시리즈는 선형/로그, 단방향(톱니파)/양방향(삼각파) 파형, 연속/단일 트리거/게이트 트리거 기능을 통합하여 다양한 스위프 방식에 따른 다양한 응용 요구 사항을 충족하는 주파수 스위프 및 진폭 스위프를 지원합니다.

주파수 스위프는 필터 및 저주파 증폭기와 같은 전자 부품의 주파수 응답에 대한 테스트를 수행합니다. 진폭 스위프는 진동 테스트(진동 시험기 필요)를 시뮬레이션하며, 다양한 소재의 수명 테스트 및 저주파 증폭기의 선형성 테스트를 수행합니다.

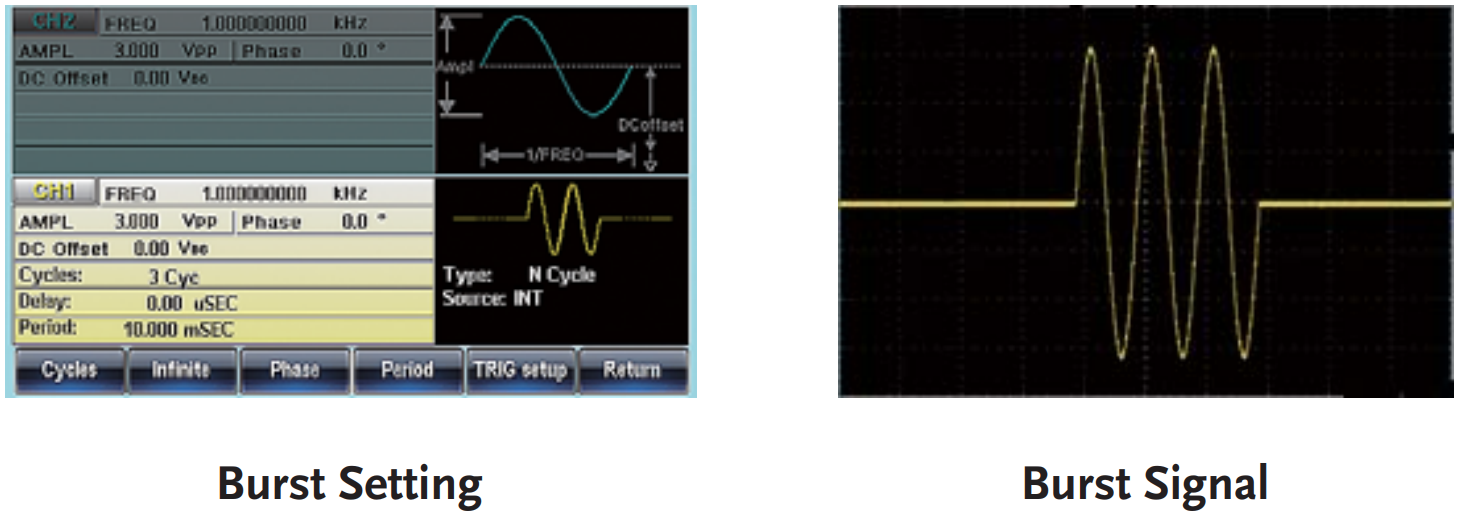

■ 버스트 기능

본 시리즈는 N주기 또는 게이트 트리거를 지원합니다. 불연속 출력 응용 요구 사항을 충족하기 위해 위상각, 지속 시간, 주파수, 파형 무한대(infinite)를 조절할 수 있습니다.

■ 쉬운 조작 및 유연한 임의 파형 편집

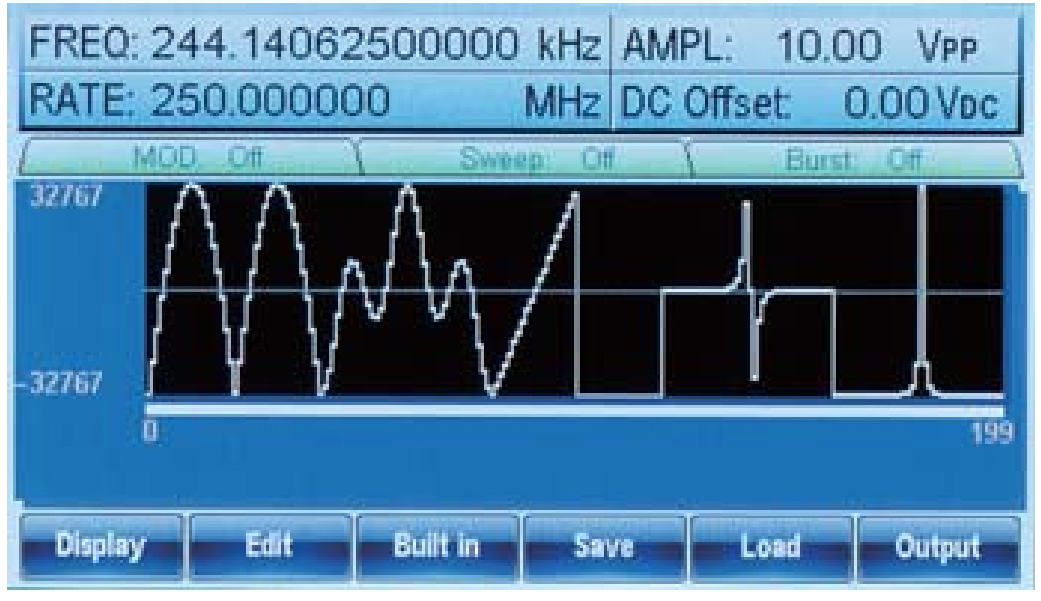

1.전면 패널 조작

단일 유닛의 패널을 통해 65개의 내장 파형에서 임의 파형을 선택, 편집, 저장, 불러오기, 출력, 트리거할 수 있습니다.

2.CSV 파일 업로드

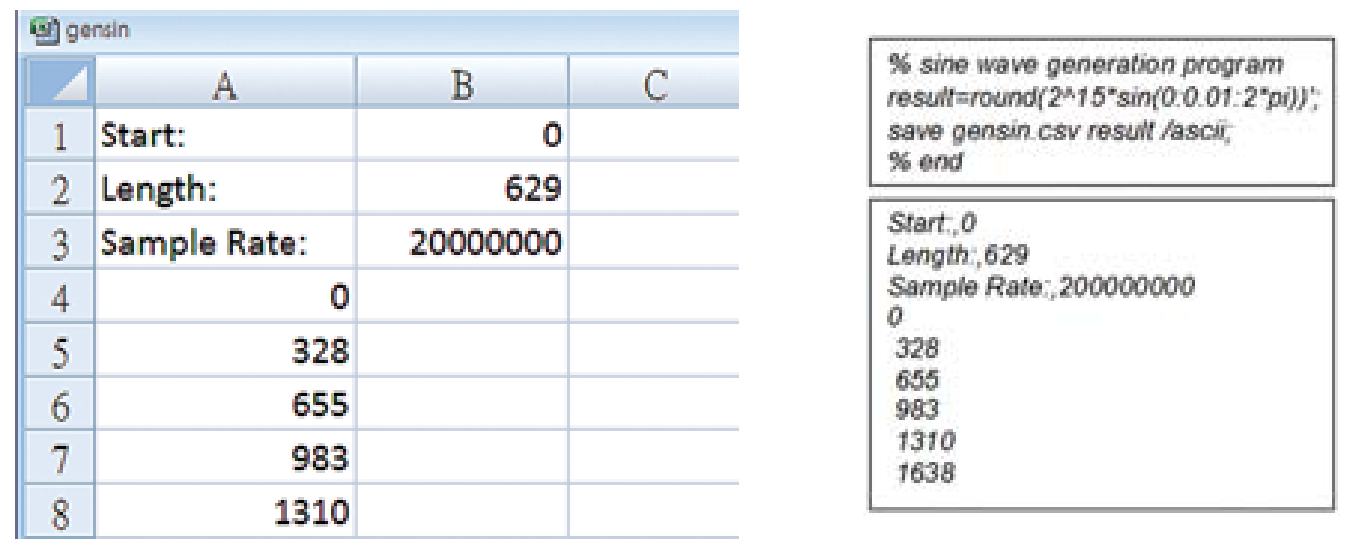

CSV 파일 지원

MATLAB 및 Excel에서 생성된 CSV 파일 업로드를 지원합니다.

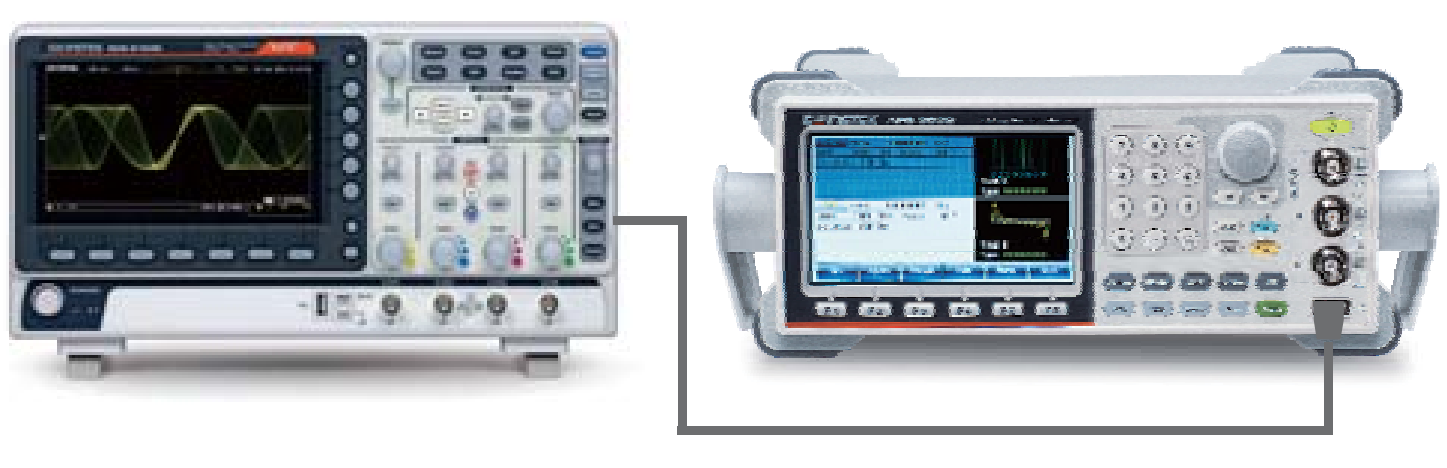

3.직접 파형 재구성

DSO로부터의 직접 파형 재구성

GDS 시리즈 디지털 오실로스코프와 연동하여 파형을 검색하고 임의 파형 발생기에 업로드하여 직접 파형 재구성을 달성합니다.

4.임의 파형 편집 PC 소프트웨어

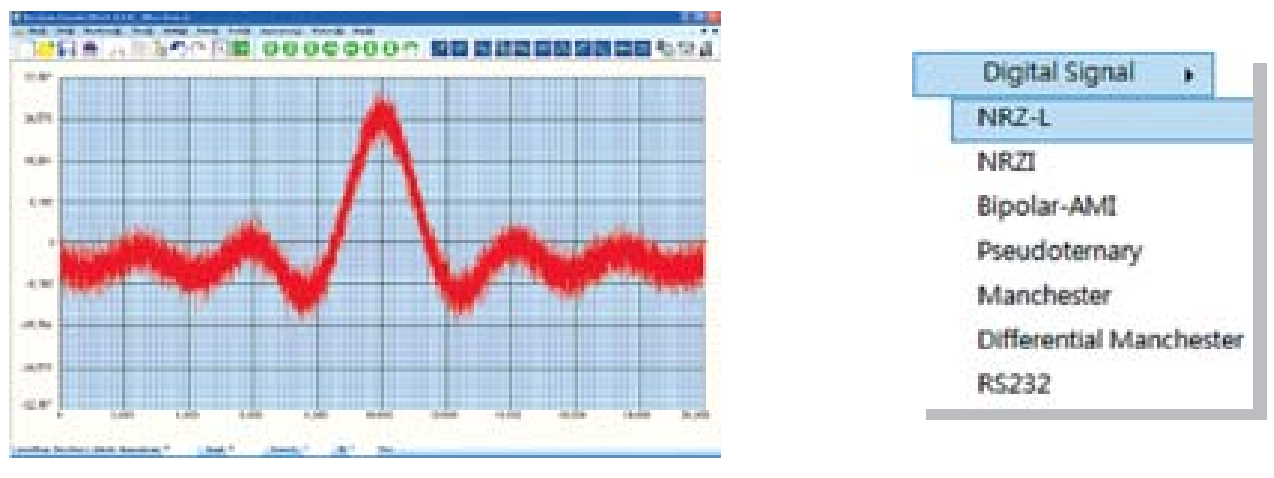

가우스 노이즈가 포함된 Sinc 파형 / 디지털 시그널

AWES를 사용하여 복잡한 파형을 편집합니다. 이 소프트웨어는 파형 수학 연산을 지원합니다.
파형 시리즈에는 (Uniform Noise, Gaussian Noise, Rayleigh Noise, non zero code, Manchester) 및 RS-232 등 다양한 디지털 코드가 포함됩니다.

■ 듀얼 채널 출력의 상관 기능

AFG-3032/3022 모델은 독립 채널 또는 상관 채널 응용 프로그램을 지원합니다. SUM 변조, 커플링, 트래킹 및 위상을 포함하여 4가지 상관 기능이 제공됩니다.

SUM 변조는 두 개의 신호를 결합하여 단일 채널을 통해 신호를 출력합니다. 노이즈와 정현파를 결합하여 스피커 왜곡 테스트를 수행하는 것이 그 응용 사례 중 하나입니다.
커플링 기능은 두 채널 간의 주파수 및 진폭에 대한 비율과 차이를 임의로 설정하여 듀얼 채널의 모든 파라미터에 대한 동시 효과를 실현합니다. 예를 들어 증폭기가 3차 인터셉트 포인트(IP3) 측정값을 사용하여 두 개의 서로 다른 주파수 오실레이터의 신호 출력을 시뮬레이션하는 경우가 이에 해당합니다.

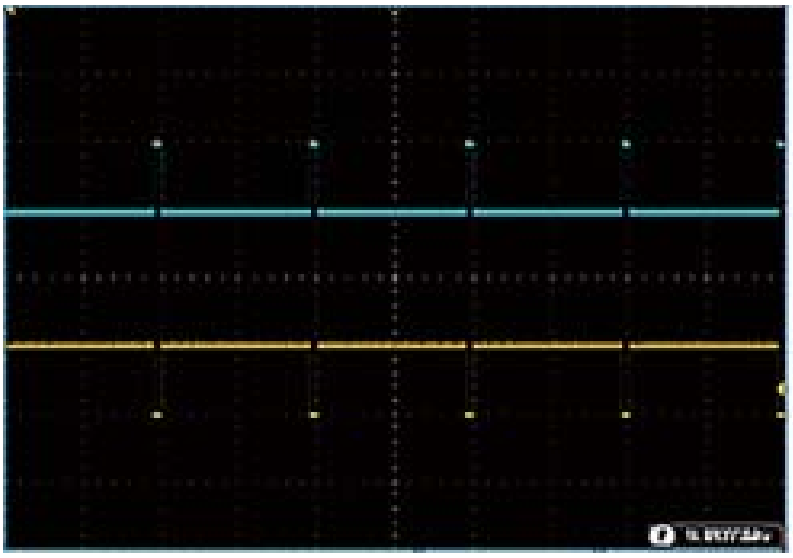

트래킹 기능은 동일한 주파수, 동일한 진폭, 180도 위상 차이를 갖는 차동 신호를 생성합니다.
위상 기능은 정현파/여현파/구형파 신호 위상 조절 시뮬레이션 등 두 채널 간의 위상 파라미터를 임의로 설정합니다.

차동 신호

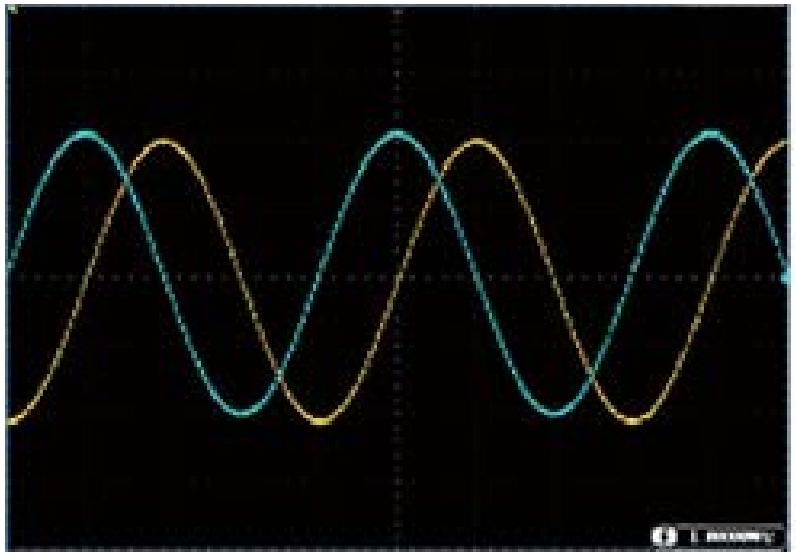

정현파 및 여현파 신호

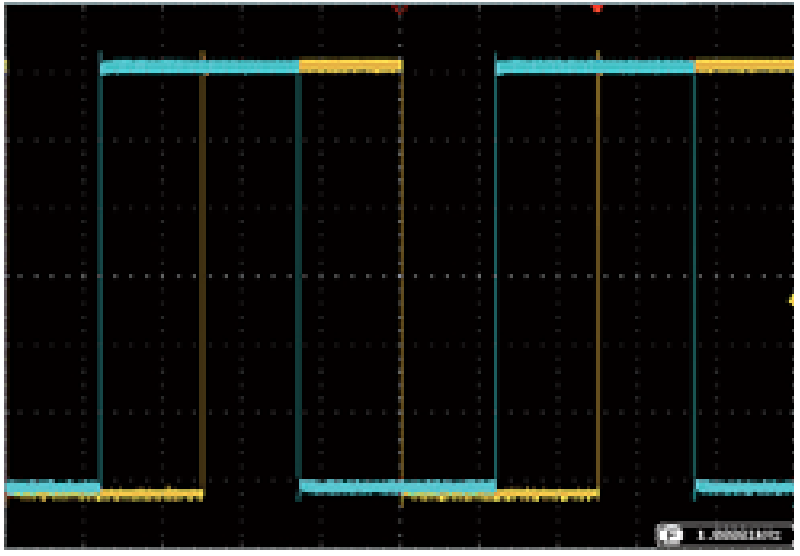

구형파 위상 조절

AFG-3000 Series Specifications

AFG-3000 시리즈 제품 사양 (SPECIFICATIONS)
구분 및 세부 항목			AFG-3031	AFG-3032	AFG-3021	AFG-3022
채널	채널 수		1	2	1	2
절연 및 접지	섀시 대 I/O 신호 접지		채널 출력, Sync 출력, 10MHz REF 입력, Mod 입력/출력 셸은 섀시와 절연됨 (최대 허용 전압: ±42 Vpk)
절연 및 접지	CH1 / CH2 상호 접지		-	절연됨	-	절연됨
임의 파형 (ARB)	표준 파형		정현파, 구형파, 삼각파, 램프파, 펄스파, 노이즈, 고조파
	샘플링 레이트 / 반복률		샘플링 레이트: 250 MSa/s ; 반복률: 125 MHz
	파형 길이 / 진폭 해상도		파형 길이: 8M 포인트 ; 진폭 해상도: 16 비트
	비휘발성 메모리		8M 파형 10개 (1)
	사용자 정의 출력 구간		2 ~ 8M 포인트 사이의 임의 구간
	트리거		무한 / 수동 / 외부
	내장 임의 파형		Sine, Square, Ramp, Sinc, Exp Fall, DC, Pulse, Abstan, Havercosine, Stair, Trapezia, Medical (ECG 등), Automotive (Ignition 등) 총 66종 이상 내장
	IQ 파형 (소스/타입)		소스: 랜덤, 고정 패턴 ; 타입: ASK, FSK, BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM 등
주파수 특성	정현파 / 구형파		1 μHz ~ 30 MHz		1 μHz ~ 20 MHz
	펄스파		1 μHz ~ 25 MHz		1 μHz ~ 20 MHz
	삼각파 / 램프파		1 μHz ~ 1 MHz (해상도: 1 μHz)
	정밀도 및 안정도		안정도: ±1 ppm (0~50°C), ±0.3 ppm (18~28°C) ; 에이징: ±1 ppm/년 ; 허용 오차: ≤ 1 μHz
출력 특성 (2)	진폭	범위	1 mVpp ~ 10 Vpp (50Ω 부하 시) ; 2 mVpp ~ 20 Vpp (개방 회로 시)
		정밀도 / 해상도	설정값의 1% ± 1 mVpp (1 kHz, 50Ω 부하) ; 해상도: 0.1 mV 또는 4자리
		평탄도 / 단위	0.1 dB (<10 MHz), 0.2 dB (10~30 MHz) ; 단위: Vpp, Vrms, dBm
	오프셋	범위 / 정밀도	±5 Vpk (50Ω), ±10 Vpk (개방) ; 정밀도: 설정값의 1% + 2 mV + 진폭의 0.5%
	파형 출력단	임피던스 / 보호	50Ω 일반 (고정) ; 단락 보호 기능 탑재 및 과부하 릴레이 자동 차단
	SYNC 출력단	레벨 / 임피던스	TTL 호환 (>1kΩ 부하) ; 50Ω 공칭 ; 최대 42 Vpk 접지 절연
정현파 특성	고조파 왜곡 (5)		-60 dBc (≤1MHz, <3Vpp) ; -55 dBc (≤1MHz, >3Vpp) ; -45 dBc (1~5MHz) ; -30 dBc (5~30MHz)
정현파 특성	THD / 위상 노이즈		THD: < 0.2% + 0.1 mVrms (DC ~ 20 kHz) ; 위상 노이즈: < -110 dBc/Hz (10 MHz, 15 kHz 오프셋)
구형파 특성	상승/하강 시간 / 오버슈트		상승/하강: < 8 ns (3) ; 오버슈트: < 5% ; 비대칭성: 주기의 1% + 1 ns
	가변 듀티 사이클		20~80% (≤25MHz), 40~60% (25~30MHz)		20~80% (≤20MHz)
	지터 (Jitter)		0.01% + 525 ps (< 2 MHz) ; 0.1% + 75 ps (> 2 MHz)
램프파 특성	선형성 / 대칭성		선형성: < 피크 출력의 0.1% ; 가변 대칭성: 0% ~ 100% (0.1% 해상도)
펄스파 특성	폭 / 주기		펄스 폭: 20 ns ~ 999,830 s ; 주기: 40 ns ~ 1,000,000 s
	상승 및 하강 시간		9.32 ns ~ 799.89 ks
	듀티 범위 / 지터		듀티: 0.017% ~ 99.983% ; 오버슈트: < 5% ; 지터: 100 ppm + 50 ps
노이즈 / 고조파	노이즈 및 고조파 사양		가우스 노이즈 (100 MHz 등가 대역폭) ; 고조파 차수 ≤ 8 (짝수, 홀수, 전체, 사용자 정의)
변조 기능 (MOD)	AM / FM 변조		변조 주파수: 2 mHz ~ 20 kHz ; AM 깊이: 0~120% ; FM 편이: DC ~ 30 MHz (302x는 DC ~ 20 MHz)
	PM / PWM / PSK		PM 위상 편이: 0~360° ; PWM 편이: 0~100% ; PSK 내부 레이트: 2 mHz ~ 1 MHz
	가산 변조 (SUM) / FSK		SUM 비율: 0~100% ; FSK 내부 레이트: 2 Hz ~ 1 MHz ; 범위: DC ~ 30 MHz (302x: DC ~ 20 MHz)
	스윕 (SWEEP) / 버스트 (BURST)		스윕 시간: 1 ms ~ 500 s (선형/로그) ; 버스트 주기: 1 μs ~ 500 s (1~1,000,000 사이클/무한)
입출력 인터페이스	외부 변조 / 외부 트리거		변조 입력: ±5 V 풀스케일 (10kΩ, DC~20kHz) ; 트리거 입력: TTL 호환 (>100ns, 10kΩ)
	10MHz REF 입출력		출력: 1 Vp-p / 50Ω 구형파 ; 입력: 0.5 ~ 5 Vpp (1kΩ, 10 MHz ± 10 Hz)
	외부 동기 (EXT-SYNC)		직렬 최대 4대 연결 가능 ; 병렬 최대 6대 연결 가능
일반 사양	소비 전력		50 VA	85 VA	50 VA	85 VA
	전원 입력 / 화면 규격		AC 100 ~ 240 V, 50/60 Hz ; 4.3인치 TFT LCD (480 × 3 × 272)
	통신 인터페이스		USB, LAN 기본 탑재 (GPIB 옵션) ; 설정 메모리 10개 그룹
	외형 치수 및 중량		265 (가로) × 107 (세로) × 374 (깊이) mm ; 약 4 kg

주의 사항 (Note)

총 10개의 파형을 저장할 수 있습니다. (각 파형은 최대 8M 포인트로 구성 가능)
0°C ~ 28°C 범위를 벗어난 온도에서 동작할 경우, 해당 범위를 초과하는 1°C당 출력 진폭(Amplitude) 및 오프셋(Offset) 사양의 1/10을 추가로 가산해야 합니다. (1년 보증 사양 기준)
주파수가 높아질수록 에지 시간(Edge time)이 단축됩니다.
25 MHz를 초과하는 정현파(Sine) 및 구형파(Square) 출력은 반복 횟수가 '무한대(Infinite)'로 설정된 경우에만 지원됩니다.
저진폭 조건에서의 고조파 왜곡(Harmonic distortion) 및 스퍼리어스 노이즈(Spurious noise)는 -70 dBm 플로어(Floor) 수준으로 제한됩니다.
일반 모드의 설정 범위를 초과하는 펄스 폭(Pulse width)을 사용할 경우 신호 손실이 발생할 수 있으며, 간헐적으로 펄스가 유실될 수 있습니다.
상승 시간(Rise time)과 하강 시간(Fall time)은 신호 주기의 0.01% 이상이어야 합니다.

제품 구성 및 액세서리 안내

기본 액세서리

Quick Start Guide x 1, CD-ROM with AFG software and user manual x 1 (빠른 시작 가이드 1개, AFG 소프트웨어 및 사용자 매뉴얼이 포함된 CD-ROM 1개)
GTL-110 : BNC Cable, BNC(P/M)-BNC(P/M), 1000mm x 1 (AFG-3031/3021 전용)
GTL-110 : BNC Cable, BNC(P/M)-BNC(P/M), 1000mm x 2 (AFG-3032/AFG-3022 전용)

옵션

Opt.01 : GPIB 인터페이스 (GPIB Interface)
GRA-432 : 랙 어댑터 패널 (Rack Adapter Panel)

옵션 액세서리

GTL-246 : USB Type A to Type B 케이블 (USB Type A to Type B cable)

무료 다운로드

PC Software : 임의 파형 편집 소프트웨어 (Arbitrary Waveform Editing Software)

주문 정보
AFG-3031	30MHz 1CH 임의파형 발생기	견적요청
AFG-3032	30MHz 2CH 임의파형 발생기	견적요청
AFG-3021	20MHz 1CH 임의파형 발생기	견적요청
AFG-3022	20MHz 2CH 임의파형 발생기	견적요청
옵션
옵션.01	GPIB 인터페이스	견적요청
옵션 액세서리
GTL-246	USB 케이블, AB 타입	견적요청
상기 가격은 부가세 별도 가격입니다.
