GDM-8245

4 3/4 디지트 듀얼 측정 멀티미터, GDM-8245
디스플레이 4 3/4 디즈트 LED (50,000 카운트)
DCV 기본 정확도 : 0.03%

온라인 견적요청

제품설명
제품사양
액세서리
주문정보
다운로드

GDM-8245 상세 페이지

GDM-8245 시리즈

50,000 카운트 듀얼 디스플레이 디지털 멀티미터

우수한 성능과 다채로운 기능을 갖춘 범용 벤치탑 디지털 멀티미터

GDM-8245는 풍부한 기능을 갖춘 경제적인 벤치탑 DMM입니다. GDM-8245는 GDM-8246과 유사한 기능을 가지고 있지만, DCV 정밀도가 약간 낮고 통신 인터페이스가 지원되지 않습니다. 대형 7세그먼트 LED 듀얼 디스플레이는 최대 50,000 카운트를 제공하며, 직류 전압/전류, 참 실효값(True RMS) 교류 전압/전류, 저항, 커패시턴스, 주파수, 도통 시험(비프음), 다이오드 테스트, dBm 등 다양한 측정 항목 중 두 가지 측정값을 동시에 표시할 수 있습니다. 최대/최소값 유지, 상대값(REL), 비교 기능과 같은 추가 측정 기능은 설정 및 진단 부담을 줄여줍니다. 뛰어난 측정 범위, 우수한 정밀도 및 최대 20A의 전류 측정이 가능한 GDM-8245는 완벽한 범용 DMM입니다.

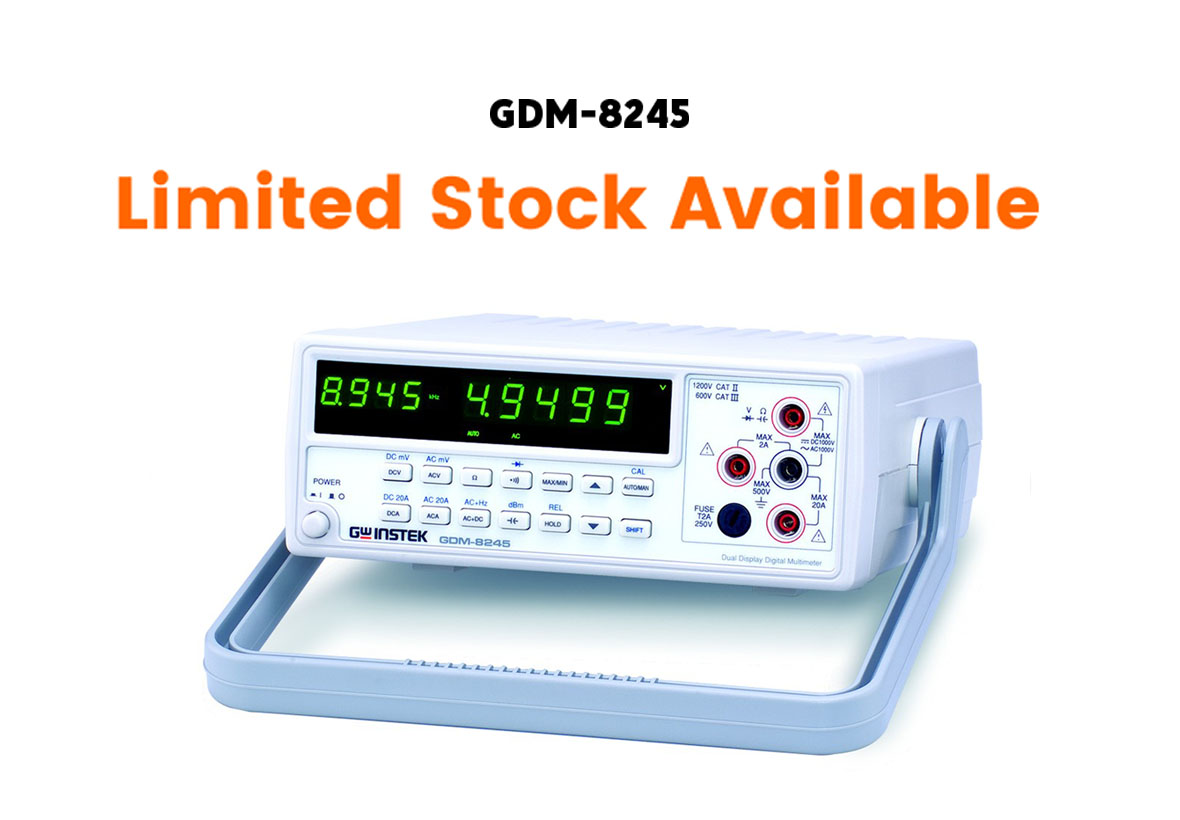

GDM-8245 모델 외관

주요 특징 (FEATURES)

• 50,000 카운트 디스플레이
• 다기능 측정:

ACV, DCV, ACA, DCA, 저항(R), 커패시턴스(C), 주파수(Hz), 도통 비프음, 다이오드 테스트, 최대/최소, 상대값(REL), 홀드, dBm
• ACV 및 Hz, DCV(ACV) 및 dBm을 동시에 표시하는 듀얼 디스플레이
• 수동 또는 자동 레인지 설정
• 0.03% DCV 정밀도
• 최대 50kHz의 ACV 측정 주파수 대역폭
• AC 참 실효값(True RMS) 또는 AC + DC 참 실효값 측정

제품 사양 (SPECIFICATIONS)
1. 직류 전압 (DC VOLTAGE)
측정 범위	500mV, 5V, 50V, 500V, 1000V (5개 레인지)
정밀도	±(0.03% rdg + 4 digits)
입력 임피던스	10 MΩ
2. 교류 전압 참 실효값 (AC VOLTAGE TRUE RMS - AC / AC + DC)
측정 범위	500mV, 5V, 50V, 500V, 1000V (5개 레인지)
정밀도 (500mV ~ 50V)	20Hz ~ 45Hz : ±(1% rdg + 15 digits) 45Hz ~ 2kHz : ±(0.5% rdg + 15 digits) 2kHz ~ 10kHz : ±(1% rdg + 15 digits) 10kHz ~ 20kHz : ±(2% rdg + 30 digits) 20kHz ~ 50kHz : ±(5% rdg + 30 digits)
정밀도 (500V, 1000V)	45Hz ~ 1kHz : ±(0.5% rdg + 15 digits)
입력 임피던스	10 MΩ
3. 직류 전류 (DC CURRENT)
측정 범위	500 μA, 5mA, 50mA, 500mA, 2A, 20A (6개 레인지)
정밀도	500 μA ~ 500mA (4개 레인지): ±(0.02% rdg + 2 digits) 2A ~ 20A (2개 레인지): ±(0.3% rdg + 2 digits)
4. 교류 전류 참 실효값 (AC CURRENT TRUE RMS - AC / AC + DC)
측정 범위	500 μA, 5mA, 50mA, 500mA, 2A, 20A (6개 레인지)
정밀도	500 μA ~ 20A (전체 레인지): 20Hz ~ 45Hz : ±(1% rdg + 15 digits) ; 45Hz ~ 2kHz : ±(0.5% rdg + 15 digits) 500 μA ~ 50mA 레인지: 2kHz ~ 10kHz : ±(1% rdg + 15 digits) ; 10kHz ~ 20kHz : ±(2% rdg + 15 digits)
5. 저항 (RESISTANCE)
측정 범위	500 Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 20MΩ (6개 레인지)
정밀도	500 Ω : ±(0.1% rdg + 4 digits) 5kΩ ~ 500kΩ : ±(0.1% rdg + 2 digits) 5MΩ : ±(0.2% rdg + 2 digits) 20MΩ : ±(0.3% rdg + 2 digits)
6. 다이오드 및 커패시턴스 (DIODE & CAPACITANCE)
다이오드 테스트	단일 레인지 (순방향 전압 측정, 최대 순방향 전압 1.5V, 개방 전압 2.8V)
커패시턴스 측정 범위	5nF, 50nF, 500nF, 5 μF, 50 μF (5개 레인지)
커패시턴스 정밀도	±(2% rdg + 4 digits)
7. 주파수 및 부가 기능 (FREQUENCY & FUNCTIONS)
주파수 입력 레벨 (정현파)	mV 레인지: 10Hz ~ 50kHz (>120mV), 50kHz ~ 150kHz (>200mV) 5V ~ 50V 레인지: 10Hz ~ 200kHz (>1.2V) 500V 레인지: 20Hz ~ 1kHz (>12V)
측정 기능	자동/수동 레인지 전환 (Auto/Manual Range), 최대값(Max), 최소값(Min), dBm, 상대값(REL), 홀드(Hold)
도통 비퍼 (Beeper)	저항 5 Ω 미만 시 내장 부저음 작동
8. 일반 사양 (GENERAL SPECIFICATIONS)
디스플레이	듀얼 디스플레이 (0.4인치 및 0.5인치 7세그먼트 LED 디스플레이)
전원 공급	AC 100V / 120V / 230V ± 10%, 50/60 Hz
크기 및 중량	251 (폭) × 91 (높이) × 291 (깊이) mm, 약 2.6 kg

제품 구성 및 액세서리 안내

기본 액세서리

사용 설명서 × 1
전원 코드 × 1
GTL-117 : 테스트 리드 × 1

주문 정보

GDM-8245

50000 카운트 듀얼 디스플레이 멀티미터
