> > 디지털 멀티미터 GDM-906x 시리즈
- 6 1/2 디지트 듀얼 측정 멀티미터, GDM-9061/9060
- 디스플레이: 4.3 TFT LCD (1,200,000 카운트)
- DCV 기본 정확도: 0.0035%(9061)/0.0075%(9060)
- 인터페이스 : RS-232C/USB/LAN/Digital IO, GPIB(옵션)
온라인 견적요청

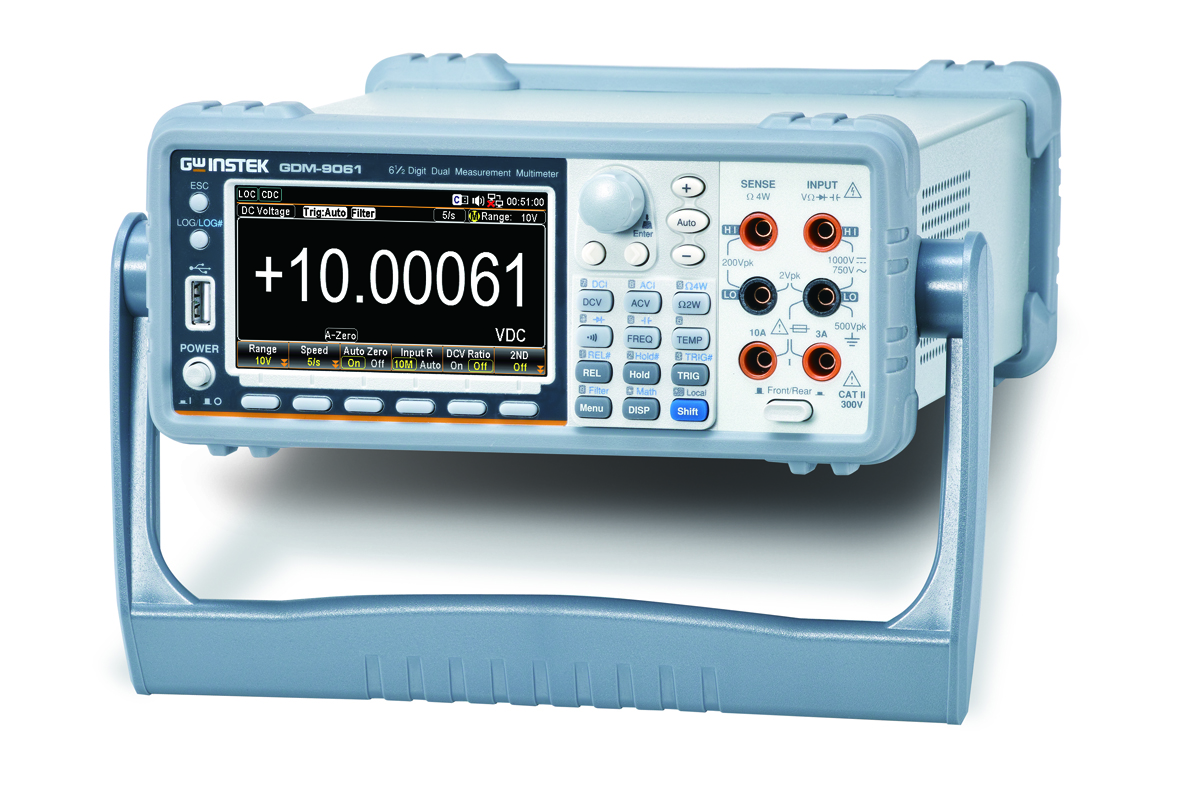

GDM-906X 시리즈 - 6½ 디지트 듀얼 측정 멀티미터
고정밀 Benchtop 멀티미터 (GDM-9061 / GDM-9060)
GW Instek GDM-906X 시리즈(GDM-9061, GDM-9060)는 4.3인치 TFT 그래픽 디스플레이를 탑재한 6½ 디지트 듀얼 측정 멀티미터입니다. 뛰어난 직류 전압 정확도와 모델별 고속 샘플링(GDM-9061: 최대 10k/s 및 100k 메모리 / GDM-9060: 최대 1k/s 및 10k 메모리)을 갖추었으며, 12가지 측정 기능과 6가지 연산 기능을 제공합니다.
또한 바 미터, 트렌드 차트, 히스토그램 및 통계 연산을 통한 시각적 데이터 분석을 지원하며, 숫자 키패드와 소프트 키, 5개 국어 지원으로 높은 사용자 편의성을 자랑합니다. 기본 통신 인터페이스(USB Device/Host, RS-232C, LAN, Digital I/O)와 옵션 GPIB, DMM-Viewer2 전용 소프트웨어 및 LabVIEW 드라이버를 지원하여 자동화 테스트(ATS) 및 원격 제어 환경에 최적화되어 있습니다.
주요 특징 (FEATURES)
- • 6½ 디지트 고정밀 디스플레이 : 4.3인치 TFT 그래픽 디스플레이를 통해 정밀한 직류 전압 및 각종 측정값을 한눈에 명확하게 확인할 수 있습니다.
- • 12가지 측정 및 6가지 연산 기능 : 직류/교류 전압·전류, 2선/4선 저항, 주파수, 주기, 다이오드, 도통 테스트, 온도, 정전용량 측정과 함께 dB, dBm, Compare, MX+B, Percent, 1/X 연산 기능을 기본 제공합니다.
- • 듀얼 측정 (Dual Measurement) 기능 : 두 가지 서로 다른 항목을 동시에 측정 및 표시하여 작업 효율성과 테스트 편의성을 높여줍니다.
- • 직관적 데이터 분석 및 통계 기능 : 디지털 수치 표시 외에도 바 미터, 트렌드 차트, 히스토그램 그래픽 표시를 지원하며, 내장 메모리와 통계 연산으로 복잡한 변동 트렌드를 쉽게 분석할 수 있습니다.
- • 사용자 친화적 인터페이스 및 다국어 지원 : 직관적인 숫자 키패드와 소프트 키를 제공하며, 5개 국어(한국어, 영어, 번체/간체 중문, 일어)를 지원하여 장비 적응 시간을 최소화합니다.
- • 다양한 통신 인터페이스 (표준 및 옵션) : USB Device/Host, RS-232C, LAN, Digital I/O를 표준 탑재하였으며, 현장에서 직접 장착 가능한 GPIB 옵션을 추가 지원합니다.
- • 원격 제어 및 시스템 통합 소프트웨어 : 데이터 관찰 및 모니터링을 위한 DMM-Viewer2 PC 소프트웨어와 자동화 테스트 시스템(ATS) 구축을 위한 LabVIEW 드라이버를 제공합니다.

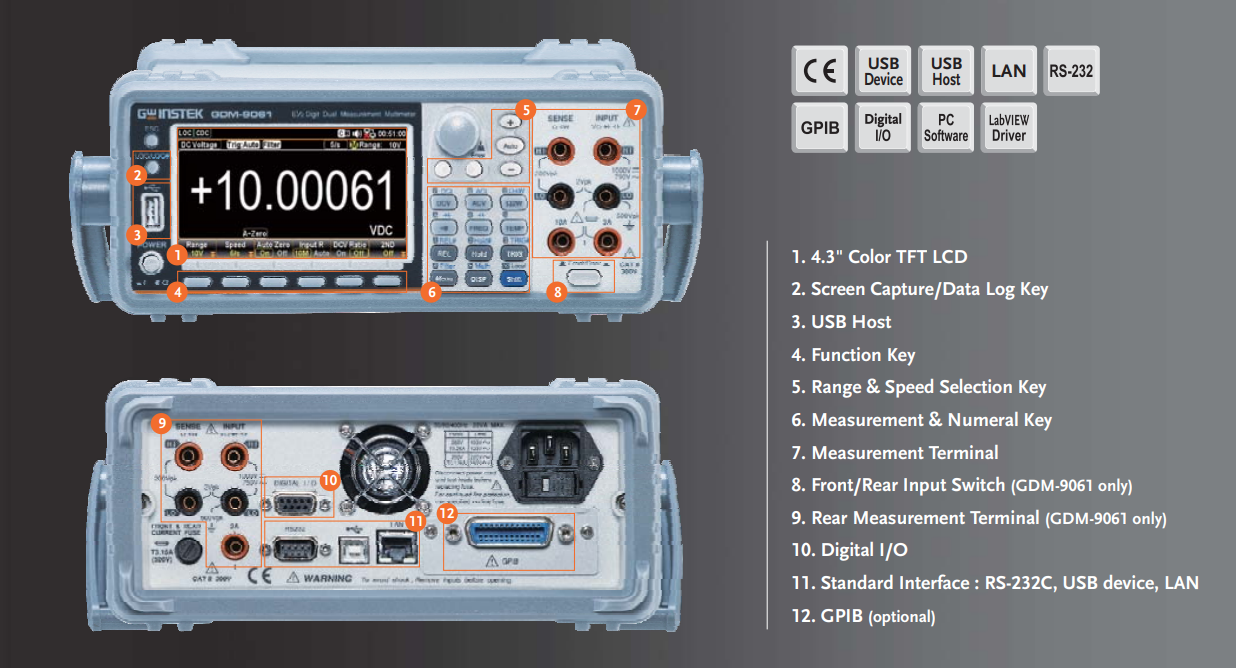

| 전면부 구성 (Front Panel) | 후면부 및 기타 구성 (Rear Panel & Others) |
|---|---|
| 1. 4.3인치 컬러 TFT LCD 디스플레이 | 7. 전면 측정 단자 (Measurement Terminal) |
| 2. 화면 캡처 / 데이터 로깅 키 | 8. 전/후면 입력 전환 스위치 (GDM-9061 전용) |
| 3. USB 호스트 (USB Host Port) | 9. 후면 측정 단자 (GDM-9061 전용) |
| 4. 기능 선택 키 (Function Keys) | 10. 디지털 I/O (Digital I/O Port) |
| 5. 범위 및 속도 설정 키 (Range & Speed Keys) | 11. 표준 인터페이스: RS-232C, USB Device, LAN |
| 6. 측정 및 숫자 키패드 (Numeral Keys) | 12. GPIB 포트 (옵션 카드 슬롯) |
GDM-906X 시리즈는 전자 회로 및 제품 설계, 연구 개발, 생산 테스트에 필수적인 전압, 전류, 저항, 다이오드, 도통, 주파수, 온도, 정전용량 측정을 모두 지원합니다. 추가로 수학 연산 기능(dB, dBm, Compare, MX+B, 1/X, Percent)과 다양한 통계 분석(Min/Max/Average/P-P/STDEV) 기능을 내장하여, 독립적인 벤치탑 운용부터 자동화 시스템 환경까지 모든 정밀 측정 니즈를 완벽하게 충족합니다.
| 구분 | GDM-9061 | GDM-9060 |
|---|---|---|
| 직류 전압 정확도 (DCV Acc.) | 0.0035% | 0.0075% |
| 샘플링 속도 (Sampling Rate) | 최대 10,000 회/초 (10k/s) | 최대 1,000 회/초 (1k/s) |
| 내장 메모리 (Memory) | 100k 포인트 | 10k 포인트 |
| 후면 입력 단자 (Rear Input) | 지원 (Yes) | 미지원 (No) |
| 전면 전류 측정 단자 | 3A, 10A | 3A |
| 후면 전류 측정 단자 | 3A | 미지원 |
| 디스플레이 모드 | 수치 표시, 트렌드 차트, 바 미터, 히스토그램 | |
| 기본 측정 항목 | 직류/교류 전압·전류, 2선/4선 저항, 다이오드, 도통, 온도, 주파수, 주기, 정전용량 | |
| 연산 기능 (Math) | REL, dB, dBm, Compare, MX+B, Percent, 1/X | |
| 통계 연산 (Statistics) | Min, Max, Average, P-P, STDEV (표준편차) | |
| 통신 인터페이스 | RS-232C, USB Host/Device, LAN (GPIB 옵션) | |

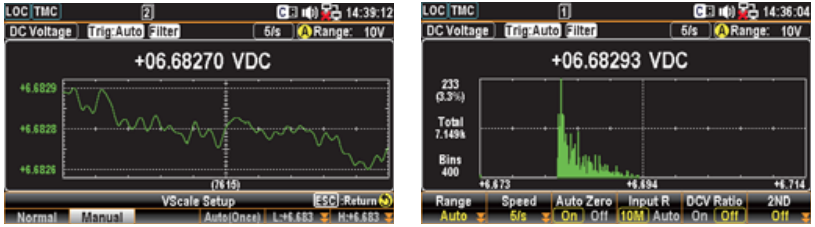

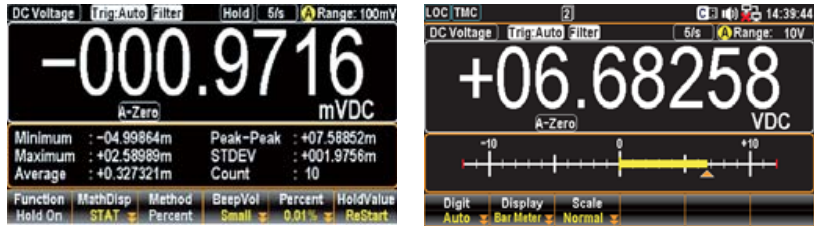

기본적인 숫자 표시 방식 외에도 바 미터, 트렌드 차트, 히스토그램 등 다채로운 그래픽 모드를 제공합니다. 단순 수치 나열을 넘어 전체 측정 데이터의 변동 및 추이를 빠르게 파악할 수 있습니다.

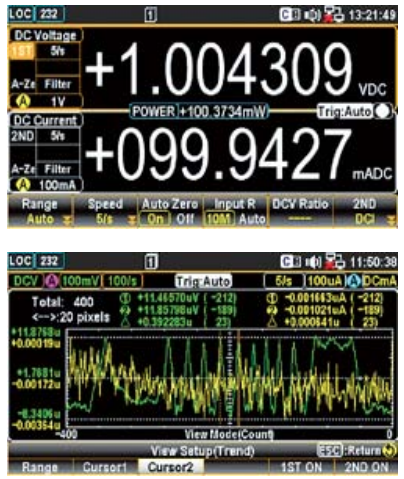

듀얼 측정 기능은 GW Instek 멀티미터만의 대표적인 특징으로, 서로 다른 두 가지 측정 파라미터를 동시에 측정하고 결과를 독립적으로 화면에 표시합니다. 복합 측정 작업 시 측정 시간과 절차를 대폭 단축해 줍니다.
GDM-906X 시리즈는 전압 측정 시 0.1µV, 전류 측정 시 100pA, 저항 측정 시 100μΩ의 높은 분해능(해상도)을 자랑하여 미세한 신호 측정에 적합합니다. 또한 GDM-9061은 4½ 디지트 설정 시 초당 최대 10,000회의 고속 샘플링을 지원하며, GDM-9060은 5½ 디지트 설정 시 초당 1,000회 측정이 가능하여 동적 전류 변화 모니터링에 효과적입니다.
| 모델명 | 측정 항목 | 디스플레이 해상도 | 샘플링 속도 (Refresh Rate) |
|---|---|---|---|
| GDM-9061 | DCV / DCI / 2W / 4W | 6½ 디지트 | 초당 5회 (5/s) |
| 5½ 디지트 | 20/s, 60/s, 100/s, 400/s, 1.2k/s | ||
| 4½ 디지트 | 2.4k/s, 4.8k/s, 7.2k/s, 10k/s | ||
| GDM-9060 | DCV / DCI / 2W / 4W | 6½ 디지트 | 초당 5회 (5/s) |
| 5½ 디지트 | 20/s, 60/s, 100/s, 400/s, 1k/s | ||
| 4½ 디지트 | 1k/s |

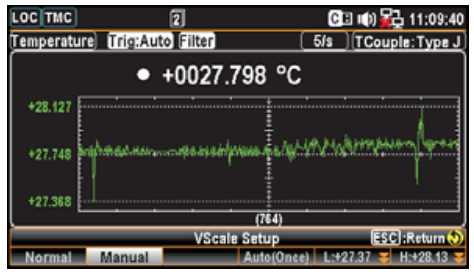

GDM-906X 시리즈는 써미스터(Thermistor), RTD, 열전대(Thermocouple - J, T, K 타입 등) 등 다양한 온도 센서를 지원합니다. 열전대의 전압 변화를 센서 스케일로 정밀하게 환산하여 온도를 산출하며, 대용량 내장 메모리 및 트렌드 차트 기능과 함께 활용하면 전용 데이터 로거(Data Logger)로도 사용할 수 있습니다.

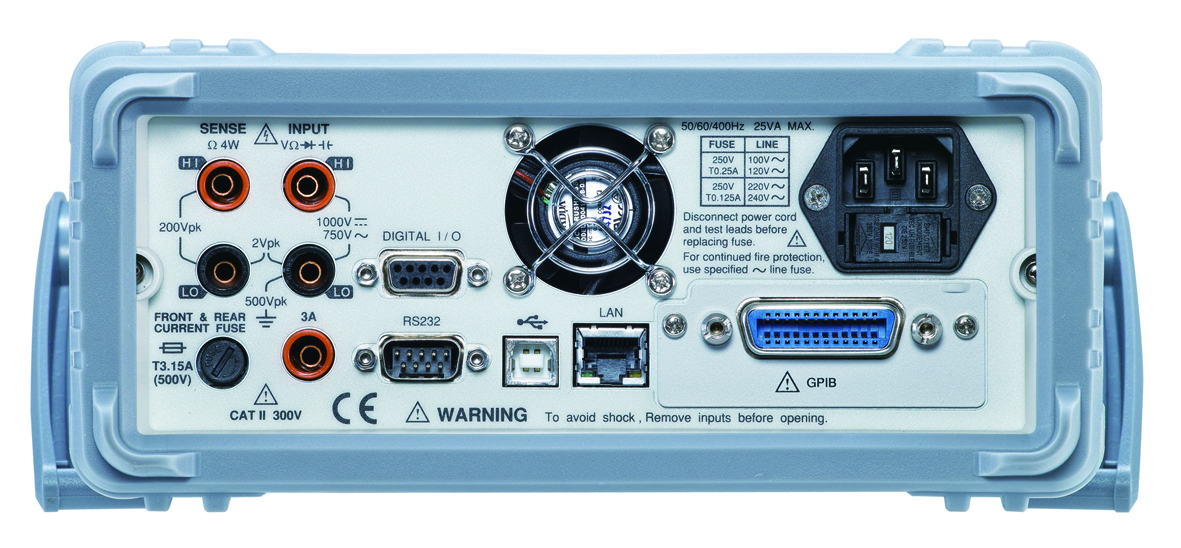

시스템 통합 환경을 위해 RS-232C, USB, LAN 포트를 기본 사양으로 탑재했으며, 사용자 직접 장착이 가능한 GPIB 옵션 카드를 지원합니다. USB/LAN/GPIB 인터페이스를 통해 초당 최대 10,000회(GDM-9061) 또는 1,000회(GDM-9060)의 고속 측정 데이터 전송이 가능합니다.

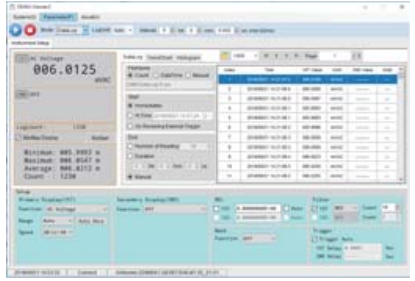

장기 데이터 수집을 위한 PC 전용 소프트웨어인 DMM-Viewer2는 모든 인터페이스(RS-232C/LAN/USB/GPIB)와 호환됩니다. 장비 원격 설정뿐만 아니라 관찰 모드(Observation) 및 기록 모드(Recording)를 제공합니다.
관찰 모드에서는 실시간 측정 결과가 트렌드 차트 및 히스토그램 형태로 화면에 표시되며, 기록 모드에서는 수집된 데이터가 파일(.csv) 형태로 안전하게 저장됩니다. 또한 LabVIEW 드라이버를 기본 제공하여 자동화 테스트 시스템(ATS) 구축이 용이합니다.
| 측정 기능 (Function) | 측정 범위 (Range) | 분해능 (Res.) | 입력 저항 / 테스트 전류 / 부담 전압 | GDM-9061 정확도 (1년, Tcal±5°C) |
GDM-9060 정확도 (1년, Tcal±5°C) |
|---|---|---|---|---|---|
| 직류 전압 특성 (DC VOLTAGE - Accuracy: ±% of reading + % of range) | |||||
| 직류 전압 (DCV) | 100.0000 mV | 0.1 μV | 10 MΩ 또는 10 GΩ | 0.0050 + 0.0035 | 0.0090 + 0.0065 |
| 1.000000 V | 1 μV | 10 MΩ 또는 10 GΩ | 0.0040 + 0.0007 | 0.0080 + 0.0010 | |
| 10.00000 V | 10 μV | 10 MΩ 또는 10 GΩ | 0.0035 + 0.0005 | 0.0075 + 0.0005 | |
| 100.0000 V | 0.1 mV | 10 MΩ ±1% | 0.0050 + 0.0006 | 0.0085 + 0.0006 | |
| 1000.000 V | 1 mV | 10 MΩ ±1% | 0.0050 + 0.0010 | 0.0085 + 0.0010 | |
| 저항 계측 특성 (RESISTANCE - Accuracy: ±% of reading + % of range) | |||||
| 저항 (Resistance) | 100.0000 Ω | 100 μΩ | 1 mA | 0.010 + 0.004 | 0.014 + 0.007 |
| 1.000000 kΩ | 1 mΩ | 1 mA | 0.010 + 0.001 | 0.014 + 0.001 | |
| 10.00000 kΩ | 10 mΩ | 100 μA | 0.010 + 0.001 | 0.014 + 0.001 | |
| 100.0000 kΩ | 100 mΩ | 10 μA | 0.010 + 0.001 | 0.014 + 0.001 | |
| 1.000000 MΩ | 1 Ω | 5 μA | 0.010 + 0.001 | 0.014 + 0.001 | |
| 10.00000 MΩ | 10 Ω | 500 nA | 0.040 + 0.001 | 0.040 + 0.001 | |
| 100.0000 MΩ | 100 Ω | 500 nA // 10 MΩ | 0.800 + 0.010 | 0.800 + 0.010 | |
| 직류 전류 특성 (DC CURRENT - Accuracy: ±% of reading + % of range) | |||||
| 직류 전류 (DCI) | 100.0000 μA | 100 pA | < 0.011 V | 0.05 + 0.025 | 0.05 + 0.025 |
| 1.000000 mA | 1 nA | < 0.11 V | 0.05 + 0.006 | 0.05 + 0.006 | |
| 10.00000 mA | 10 nA | < 0.04 V | 0.05 + 0.020 | 0.05 + 0.020 | |
| 100.0000 mA | 100 nA | < 0.4 V | 0.05 + 0.005 | 0.05 + 0.005 | |
| 1.000000 A | 1 μA | < 0.7 V | 0.10 + 0.010 | 0.10 + 0.010 | |
| 3.000000 A | 1 μA | < 2.0 V | 0.20 + 0.020 | 0.20 + 0.020 | |
| 10.00000 A (GDM-9061 전용) | 10 μA | < 0.5 V | 0.15 + 0.010 | - | |
| 연속성 시험 (Continuity) | 1000.000 Ω | 0.001 Ω | 1 mA | 0.010 + 0.030 | 0.014 + 0.030 |
| 다이오드 시험 (Diode Test) | 5.000000 V | 1 μV | 1 mA | 0.010 + 0.030 | 0.014 + 0.030 |
| DC 비율 (DC Ratio) | 전압 레시오 측정 | 정확도 수식: (DC Input 정확도 + DC Reference 정확도) | |||
| 교류 전압 특성 (AC VOLTAGE - True RMS, 100mV ~ 750V, ±% of reading + % of range) | |||||
| 교류 전압 (ACV) | 3 Hz ~ 5 Hz | 0.1 μV ~ 1 mV | True RMS | 1.00 + 0.04 | 1.00 + 0.04 |
| 5 Hz ~ 10 Hz | 0.1 μV ~ 1 mV | True RMS | 0.35 + 0.04 | 0.38 + 0.04 | |
| 10 Hz ~ 20 kHz | 0.1 μV ~ 1 mV | True RMS | 0.06 + 0.04 | 0.09 + 0.04 | |
| 20 kHz ~ 50 kHz | 0.1 μV ~ 1 mV | True RMS | 0.12 + 0.05 | 0.15 + 0.05 | |
| 50 kHz ~ 100 kHz | 0.1 μV ~ 1 mV | True RMS | 0.60 + 0.08 | 0.63 + 0.08 | |
| 100 kHz ~ 300 kHz | 0.1 μV ~ 1 mV | True RMS | 4.00 + 0.50 | 4.00 + 0.50 | |
| 교류 전류 특성 (AC CURRENT - True RMS, 100μA ~ 10A, ±% of reading + % of range) | |||||
| 교류 전류 (ACI) | 3 Hz ~ 5 Hz | 100 pA ~ 10 μA | True RMS | 1.00 + 0.04 | 1.00 + 0.04 |
| 5 Hz ~ 10 Hz | 100 pA ~ 10 μA | True RMS | 0.30 + 0.04 | 0.33 + 0.04 | |
| 10 Hz ~ 5 kHz | 100 pA ~ 10 μA | True RMS | 0.10 + 0.04 | 0.13 + 0.04 | |
| 5 kHz ~ 10 kHz | 100 pA ~ 10 μA | True RMS | 0.15 + 0.04 | 0.18 + 0.04 | |
| 센서 및 기타 측정 특성 (CAPACITANCE, TEMP, FREQUENCY) | |||||
| 정전용량 (Capacitance) | 1.000 nF | 0.001 nF | - | 2.00 + 2.00 | |
| 10.00 nF | 0.01 nF | - | 2.00 + 1.00 | ||
| 100.0 nF | 0.1 nF | - | 2.00 + 0.40 | ||
| 1.000 μF | 0.001 μF | - | 2.00 + 0.40 | ||
| 10.00 μF | 0.01 μF | - | 2.00 + 0.40 | ||
| 100.0 μF | 0.1 μF | - | 2.00 + 0.40 | ||
| 온도 (RTD - PT100 기준) | -200 °C ~ -100 °C | 0.001 °C | - | 0.09 °C | |
| -100 °C ~ -20 °C | 0.001 °C | - | 0.08 °C | ||
| -20 °C ~ 20 °C | 0.001 °C | - | 0.06 °C | ||
| 20 °C ~ 100 °C | 0.001 °C | - | 0.08 °C | ||
| 100 °C ~ 300 °C | 0.001 °C | - | 0.12 °C | ||
| 300 °C ~ 600 °C | 0.001 °C | - | 0.22 °C | ||
| 온도 (Thermocouples) | E 타입 (-200 ~ +1000 °C) | 0.002 °C | ITS-90 규격 | 0.2 °C | |
| J 타입 (-210 ~ +1200 °C) | 0.002 °C | ITS-90 규격 | 0.2 °C | ||
| T 타입 (-200 ~ +400 °C) | 0.002 °C | ITS-90 규격 | 0.3 °C | ||
| K 타입 (-200 ~ +1372 °C) | 0.002 °C | ITS-90 규격 | 0.3 °C | ||
| N 타입 (-200 ~ +1300 °C) | 0.003 °C | ITS-90 규격 | 0.4 °C | ||
| R 타입 (-50 ~ +1768 °C) | 0.01 °C | ITS-90 규격 | 1 °C | ||
| S 타입 (-50 ~ +1768 °C) | 0.01 °C | ITS-90 규격 | 1 °C | ||
| B 타입 (+350 ~ +1820 °C) | 0.01 °C | ITS-90 규격 | 1 °C | ||
| 온도 (Thermistor) | -80 °C ~ 150 °C | 0.01 °C | 2.2kΩ, 5kΩ, 10kΩ | 0.01 °C | |
| 주파수 및 주기 (Freq/Period) | 3 Hz ~ 5 Hz (100mV ~ 750V) | 6½ 디지트 | - | 0.1% of reading | |
| 5 Hz ~ 10 Hz | 6½ 디지트 | - | 0.05% of reading | ||
| 10 Hz ~ 40 Hz | 6½ 디지트 | - | 0.03% of reading | ||
| 40 Hz ~ 1 MHz | 6½ 디지트 | - | 0.006% of reading | ||
| 시스템 일반 사양 (GENERAL SPECIFICATIONS) | |||||
| 디스플레이 (Display) | 4.3인치 컬러 TFT WQVGA (480 x 272) 그래픽 화면 | ||||
| 원격 제어 인터페이스 | 기본 탑재: RS-232C, USB Host/Device, LAN, Digital I/O / 옵션: GPIB (고객 설치 가능) | ||||
| 전원 및 주파수 사양 | AC 100V / 120V / 220V / 240V ±10%, 50Hz / 60Hz / 400Hz ±10% (소비전력: 최대 25VA) | ||||
| 외형 치수 및 중량 | 267 mm (W) x 107 mm (H) x 302 mm (D) / 약 3.5 kg | ||||
• AC 사양 측정 조건: 60분 예열 후 정현파 입력 및 1/s 샘플링 속도 조건에서 보장됩니다[cite: 9].
• 측정 오버레인지: 600V DC, 400V AC, 2A DC, 2A AC 및 다이오드 시험을 제외한 전체 측정 범위는 범위를 20% 초과하여 측정 가능합니다[cite: 9].
기본 액세서리
- 안전 가이드 x 1
- 전원 코드 x 1
- GTL-246 : USB 케이블 x 1
- GTL-217 : 테스트 리드 x 1
- CD x 1 (전체 사용 설명서, 업그레이드 프로그램 및 PC 소프트웨어, DMM-Viewer2 포함)
옵션
- GDM-90G1 : GPIB 카드
옵션 액세서리
- GTL-205A : 온도 프로브 어댑터 (열전대 K-타입 포함), 약 1000mm
- GTL-234 : RS-232C 케이블, 9핀 암-암 케이블, 약 2000mm
- GTL-248 : GPIB 케이블, 약 2000mm
- GTL-308 : 4선 방식 (+차폐) 테스트 리드, 약 1500mm
- GRA-422 : 랙 마운트 키트 (19인치, 2U 크기)
- GDM-TL1 : 테스트 리드 세트
- GSC-014 : DMM 액세서리용 소프트 캐링 케이스
|
