> > 데이터 수집 시스템 DAQ-9600
- 대형 4.3”TFT 컬러 디스플레이
- 6 ½ 디지트 디지털 멀티미터를 내장한 3 확장슬롯 메인프레임
- 기본 0.0035% DCV 정확도
- 5 개의 확장 모듈
- 최대 450 채널/s 스캔 속도
- 최대 100,000 포인트 내장 메모리
- 14 종 신호를 측정 및 변환 가능:
- keysight DAQ970A와 명령어 호환가능
- 데이터를 복사 및 로깅을 지원하는 USB 스토리지
- 인터페이스: 디지털 I/O, LAN, USB host/device 및 mini GPIB(옵션)
- 무료 PC 데모 프로그램
온라인 견적요청

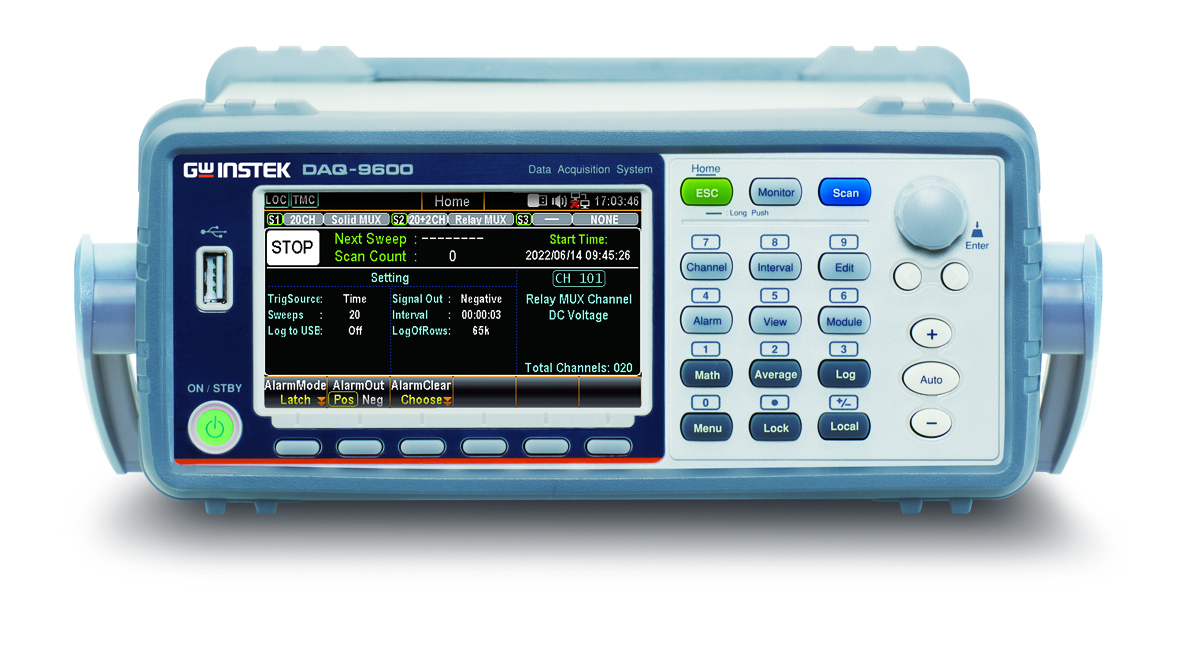

GWINSTEK DAQ-9600
데이터 수집 시스템 (Data Acquisition System)
DDAQ-9600은 뛰어난 유연성과 고성능을 갖춘 모듈형 데이터 수집 시스템으로, 연구 개발의 제품 특성 분석부터 생산 및 고장 진단에 이르기까지 다양한 시험 및 측정 요구를 신속하고 신뢰성 있게 충족합니다. 3개의 슬롯을 갖춘 메인프레임에는 범용, 공통 로우, 매트릭스, 다기능, 스위치, 고전압/고전류 모듈 등 7가지 옵션 모듈을 사용자 필요에 따라 자유롭게 구성할 수 있으며, 고정밀 6½ 자릿수 DMM이 내장되어 슬롯 공간을 차지하지 않고도 2선식 60채널, 단일 종단 120채널, 매트릭스 교차점 96개까지 채널 확장이 가능합니다.
또한 내장 DMM은 1년 교정 주기 기준 DCV 0.0035%, ACV 0.05%, 저항 0.01%의 기본 정확도를 바탕으로 온도, AC/DC 전압 및 전류, 저항, 변형률, 주파수, 정전용량 등 14가지 입력 신호를 정밀하게 측정합니다. 직관적인 4.3인치 그래픽 컬러 디스플레이를 통해 채널 구성이 간편하며 수치, 트렌드 그래프, 히스토그램 등 다양한 형식으로 측정 결과를 즉시 확인할 수 있습니다.
수집된 데이터는 PC 연결 없이 내부 메모리나 USB 플래시 드라이브에 직접 저장할 수 있고, 기본 제공되는 무상 DAQ-Data Logger 소프트웨어와 LAN, USB, GPIB(옵션) 인터페이스를 이용해 원격 제어 및 단순화된 데이터 분석을 지원합니다. 나아가 LAN 웹 브라우저 접속을 통해 장소 제약 없이 스캔 목록을 설정하고 실시간 측정 결과를 모니터링할 수 있어 최고의 가격 대비 성능으로 데이터 수집 환경의 효율성을 극대화합니다.
주요 특징 (FEATURES)
- • 유연한 모듈식 옵션 설정과 확장성 : 3개의 메인 슬롯과 7가지 옵션 모듈(범용, 매트릭스, 다기능 등)을 통해 자유로운 맞춤 설정이 가능하며, 슬롯을 차지하지 않는 내장 DMM 덕분에 최대 120채널(2선식 60채널, 매트릭스 96교차점)까지 채널을 확장할 수 있습니다.
- • 고정밀 DMM & 다양한 신호 측정 : 내장된 고성능 6½ 자릿수 DMM(DCV 기본 정확도 0.0035%)을 통해 온도, 전압, 전류, 저항, 변형률, 정전용량 등 총 14가지의 다양한 입력 신호를 높은 정확도로 정밀 측정할 수 있습니다.
- • 직관적인 사용자 경험 : 4.3인치 그래픽 컬러 LCD와 간결한 키 설계로 채널 구성이 직관적이며, 측정 데이터를 수치, 바 그래프, 트렌드 그래프, 히스토그램 등 다양한 형식으로 즉시 확인할 수 있습니다.
- • 강력한 데이터 저장 및 원격 제어 : PC 없이 내부 메모리나 USB 플래시 드라이브에 데이터를 직접 저장할 수 있으며, LAN·USB·GPIB 인터페이스, 무상 소프트웨어, 일반 웹 브라우저 접속을 지원하여 어디서나 실시간 스캔 구성 및 원격 모니터링이 가능합니다.

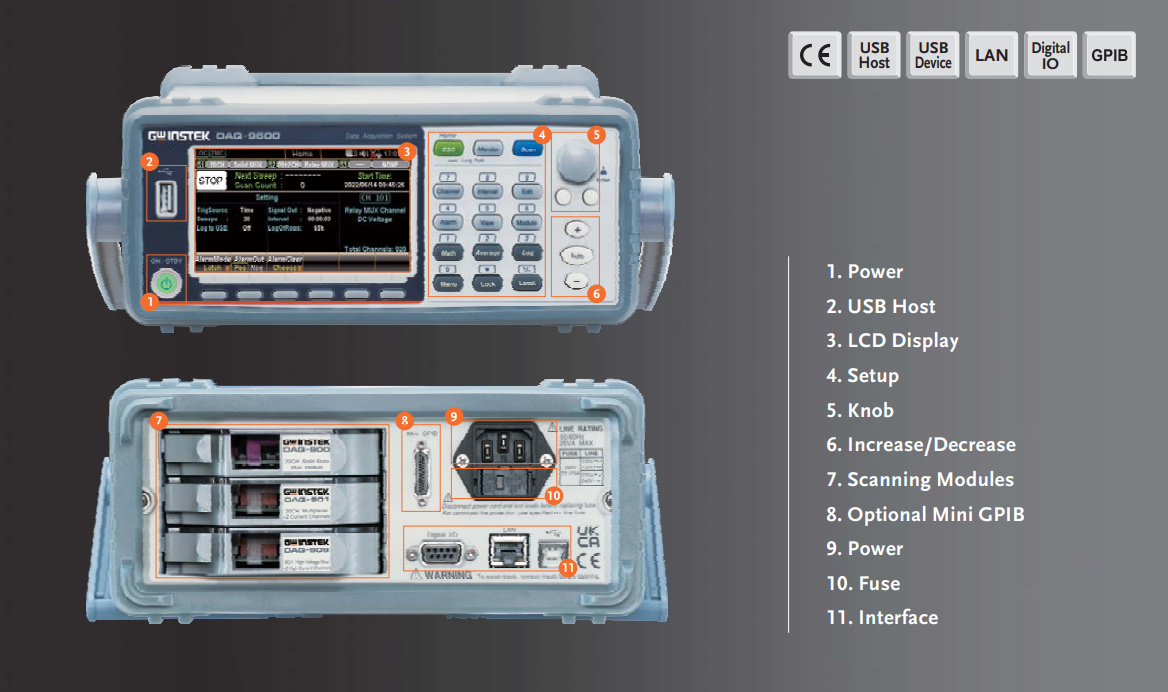

| 전면 패널 구성 (Front Panel) | 후면 패널 구성 (Rear Panel) |
|---|---|
| 1. 전원 (Power) | 7. 스캐닝 모듈 (Scanning Modules) |
| 2. USB 호스트 (USB Host) | 8. 옵션 미니 GPIB (Optional Mini GPIB) |
| 3. LCD 디스플레이 (LCD Display) | 9. 전원 입력 (Power) |
| 4. 설정 (Setup) | 10. 퓨즈 (Fuse) |
| 5. 노브 (Knob) | 11. 인터페이스 (Interface) |
| 6. 증가/감소 (Increase/Decrease) |
DAQ-9600은 3개의 모듈 슬롯을 제공하며, 모두 선택한 모듈을 설치하고 제어하는 데 사용할 수 있습니다. 서로 다른 측정 요구를 충족하기 위해 7가지 모듈을 사용할 수 있습니다. 이러한 모듈에는 범용 모듈, 다기능 모듈, 매트릭스 모듈, 고전압 및 고전류 모듈이 포함됩니다. 사용자는 필요한 기능을 얻기 위해 이러한 모듈을 선택, 혼합 및 일치시킬 수 있습니다.
각 모듈의 측정 채널은 측정 기능, 범위, 속도 및 오프셋 보상과 같은 고급 측정 기능을 포함하여 독립적으로 구성할 수 있습니다. DAQ-9600은 하프 랙 크기에서 최대 60개의 2선식 측정, 120개의 단일 종단 측정 또는 96개의 매트릭스 교차점을 제공할 수 있으므로 복잡하고 다양한 측정 작업을 완료할 때 작업 공간과 비용을 절약할 수 있습니다.

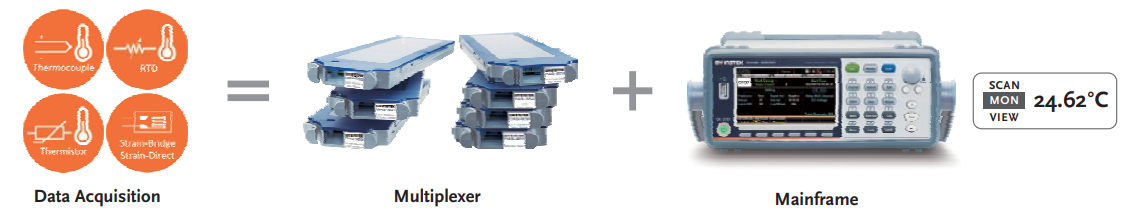

Transducer
Conditioning
Switching
Meter
Analysis Data &
Test Report
DAQ-9600의 시험 및 측정 핵심은 산업용 DMM의 기능과 성능을 갖춘 6½ 자릿수 DMM입니다. 14가지 서로 다른 입력 신호를 측정하고 변환할 수 있습니다. 높은 분해능 외에도 1년 교정 주기 내에서 DC 전압 0.0035%, AC 전압 0.05%, 저항 0.01%의 기본 정확도를 제공합니다.
이 DMM의 기능은 범용 모듈(DAQ-900/DAQ-901), 공통 로우 모듈(DAQ-903) 및 고전압/고전류 모듈(DAQ-909)과 함께 사용할 수 있습니다. 모든 멀티플렉서 모듈은 한 번에 하나의 채널(또는 한 쌍의 채널)만 닫히도록 보장하기 위해 "연결 전 차단(disconnect before connect)" 스캐닝 방식을 사용합니다.
| RANGE | -200 °C to 1820°C | -200 °C to 600 °C | -80 °C to 150 °C | 100 mV to 400 V | 100 mV to 600 V | 100 μA to 2 A |
|---|---|---|---|---|---|---|
| RESOLUTION | 0.002 °C to 0.01 °C | 0.002 °C | 0.01 °C | 0.1 μV to 1 mV | 0.1 μV to 1 mV | 100 pA to 1 μA |
| ACCURACY | 0.2 °C | 0.06 °C | 0.1 °C | 0.05% | 0.0035% | 0.10% |
| RANGE | 1 μA to 2 A | 100 Ω to 1000 MΩ | 100 Ω to 1000 MΩ | 1 nF to 100 μF | 3 Hz to 300 kHz | |
|---|---|---|---|---|---|---|
| RESOLUTION | 1 pA to 1 μA | 0.1 mΩ to 1000 Ω | 0.1 mΩ to 1000 Ω | 0.0001 nF to 0.01 μF | - | |
| ACCURACY | 0.05% | 0.01% | 0.01% | 2% | - | |

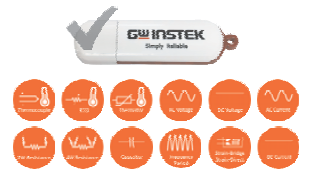

트랜스듀서는 데이터 수집 시스템의 애플리케이션에서 온도 측정(온도를 전압으로), 압력 및 변형률 측정(저항을 전압으로)과 같이 물리량을 전자 신호로 변환하는 중요한 역할을 합니다. DAQ-9600은 DC 전압 이외의 기능을 처리하기 위해 외부 또는 플러그인 신호 컨디셔닝 모듈에 의존하지 않으므로, 외부 배선에서 발생하는 노이즈와 오차가 시스템으로 유입되는 것을 대폭 줄이고 신뢰성을 향상시킵니다. 동시에 불필요한 케이블, 배선 분배 박스 및 신호 컨디셔닝 부품이 없어 구성을 더 빠르고 쉽게 할 수 있습니다.
온도 측정을 예로 들면, 열전대 측정에는 제베크 효과(두 개의 서로 다른 전기 도체 또는 반도체 사이의 온도 차이가 두 물질 사이에 전압 차이를 일으키는 thermoelectric 현상)가 수반되는 경우가 많습니다. DAQ-9600의 두 모듈인 DAQ-900 및 DAQ-901은 기준 접점 보상(cold junction compensation)을 제공하여 열전대를 측정하는 모든 채널에 대해 최대한의 정확도를 보장하며, 외부 기준 접점이 있는 온도 연장선을 사용할 때 발생할 수 있는 외부 배선 노이즈 및 오차 유입을 방지합니다.
- Temperature
- Humidity
- Pressure
- Sound
- Illumination
- Voltage
- Current
- Resistance
- Frequency
- Dimensions
- Displacement
- Strain
- Flow rate
- Rotating speed
DAQ-9600은 10만 개 측정값 비휘발성 메모리 용량을 통해 PC에 연결하지 않고도 측정 결과를 저장할 수 있습니다. 사용자는 시스템 내부에 측정 결과를 먼저 저장한 다음 PC에 연결하여 데이터를 수집할 수 있습니다. 또한 더 큰 메모리 용량을 위해 DAQ-9600은 USB 저장 기능을 지원하여 데이터를 외부 USB 플래시 드라이브에 직접 기록하거나, 내부 비휘발성 메모리의 데이터를 플래시 드라이브로 복사하여 후속 분석을 진행할 수 있습니다.
| 저장 방식 (Storage Type) | 기능 및 특성 (Features) |
|---|---|
| 내부 비휘발성 메모리 | 최대 10만 개 측정값 저장, PC 연결 없이 독립적 저장 가능 |
| USB 저장 장치 | 외부 USB 플래시 드라이브에 직접 데이터 기록 및 내부 메모리 복사 지원 |

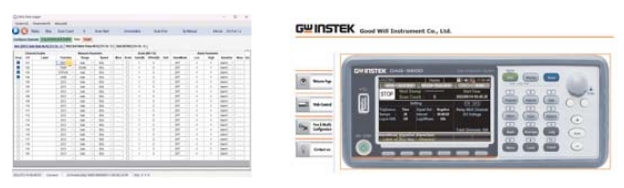

DAQ-9600은 가장 적합하고 관례적인 원격 제어 인터페이스 요구 사항을 충족하기 위해 LAN, USB 및 GPIB(옵션)를 제공합니다. 사용자는 무상 데이터 수집 소프트웨어(DAQ-Data Logger)를 활용하여 테스트를 쉽고 빠르게 설정하고, 측정 데이터를 수집 및 저장하며, 측정 과정 중 실시간 관찰 및 분석을 수행할 수 있습니다. LAN을 인터페이스로 사용하는 경우 회사 네트워크에 쉽게 연결하여 측정 데이터를 수집하고 중앙 데이터베이스에 저장할 수 있습니다. 또한 내장된 그래픽 웹 인터페이스를 통해 일반 웹 브라우저(예: Chrome, IE)를 사용하여 테스트 및 측정을 구성하고, 스캔 목록을 정의 및 실행하여 프로그래밍에 소요되는 시간을 줄일 수 있습니다.

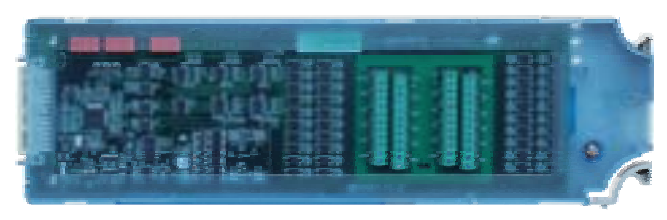

DAQ-900
|
20채널 범용 멀티플렉서 (솔리드 스테이트 릴레이)
|
DAQ-900은 각각 10개의 2선식 채널로 구성된 2개 그룹(A/B)을 제공하는 솔리드 스테이트 릴레이 모듈입니다. 20개 채널 모두 높은 입력(HI) 및 낮은 입력(LO)으로 전환 가능하며, 내장된 디지털 미터 또는 외부 계측기를 위한 완전 절연 입력을 제공합니다. 4선식 저항 측정 중에는 그룹 A의 채널이 그룹 B의 채널과 자동으로 쌍을 이루어 전원 및 센스 연결을 제공합니다. 모듈에는 냉접점 기준점이 내장되어 있어 열전대를 측정할 때 열 구배로 인해 발생하는 오차를 크게 줄일 수 있습니다. |

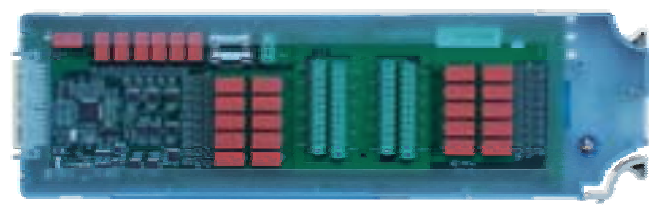

DAQ-901
|
20+2채널 범용 멀티플렉서 (아마추어 릴레이)
|
DAQ-901은 일반 스캐닝을 위한 포괄적인 멀티플렉서입니다. 동일한 모듈 내에서 2선식 및 4선식 채널을 혼용할 수 있으며, 동시에 추가된 2개의 전류 입력 채널을 사용하면 외부 분류 저항기 없이도 AC 및 DC 전류를 측정할 수 있습니다(채널당 최대 1 A). 총 22개 채널을 갖춘 DAQ-901은 집약적인 다기능 스위칭과 초당 최대 80채널의 스캔율을 통해 다양한 데이터 수집 애플리케이션에 적합합니다. |

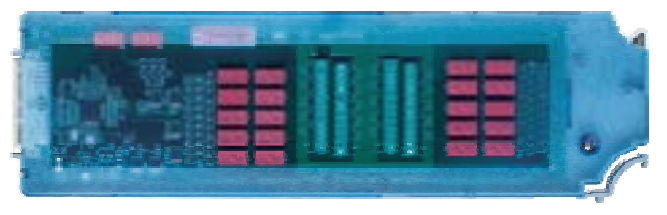

DAQ-903
|
40채널 단일 종단 멀티플렉서
|
DAQ-903은 모듈당 40개의 단선 입력을 스위칭할 수 있습니다. 배터리 테스트, 부품 특성 평가 및 탁상형 테스트와 같은 공통 로우 애플리케이션에 사용할 수 있습니다. 저전압 연결은 접지로부터 절연되어 있으며 최대 300 V까지 플로팅될 수 있습니다. DAQ-903은 전류를 제외한 모든 2선식 내부 측정 기능도 지원합니다. |

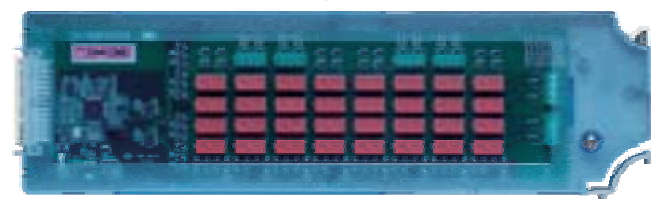

DAQ-904
|
4 x 8 2선식 매트릭스
|
DAQ-904 모듈은 측정 대상 기기(DUT)와 테스트 시스템 간에 가장 유연한 연결 경로를 제공하여 서로 다른 테스트 계측기를 DUT의 여러 지점에 동시에 연결할 수 있도록 합니다. DAQ-904는 여러 모듈의 행과 열을 연결하여 8 x 8, 4 x 16 등과 같은 더 큰 매트릭스를 구성할 수 있습니다. 단일 계측기 내에서 최대 96개의 교차점을 구축할 수 있습니다. |

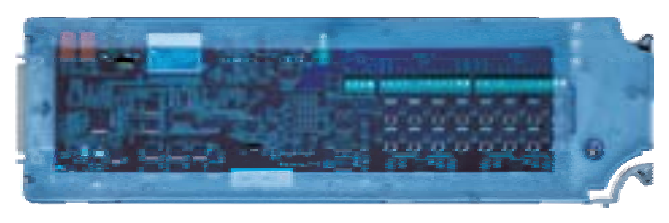

DAQ-907
|
다기능 모듈
|
DAQ-907은 다양한 감지 및 제어 애플리케이션을 위한 뛰어난 유연성을 제공합니다. 단일 접지 기준 모듈 내에 2개의 8비트 디지털 입력/출력 포트, 100 kHz 게이티드 토탈라이저, 2개의 ±12 V 또는 ±24 mA 아날로그 출력을 탑재하고 있습니다. 디지털 입력과 토탈라이저 입력은 스캔 항목에 포함될 수 있습니다. 디지털 및 토탈라이저 입력의 알람 한계값은 지속적으로 평가되어 스캔 간격 사이에서도 알람 상태를 포착하고 기록합니다. |

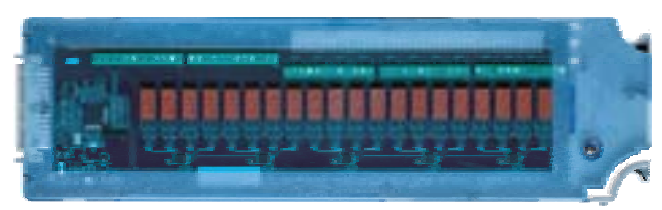

DAQ-908
|
20채널 액추에이터/범용 스위치
|
20개의 독립적인 단극 쌍투(SPDT) 릴레이를 갖춘 범용 스위치 모듈인 DAQ-908은 DUT의 전원 사이클링, 표시등 및 상태 표시등 제어에 사용할 수 있습니다. DAQ-908은 외부 전원 릴레이 및 솔레노이드 밸브도 작동시킬 수 있습니다. DAQ-908을 매트릭스 및 멀티플렉서 모듈과 조합하여 스위칭 시스템을 맞춤 구성할 수 있습니다. 300 V 및 1 A 접점은 최대 50 W까지 처리할 수 있어 다양한 전원선 스위칭 애플리케이션에 충분합니다. |

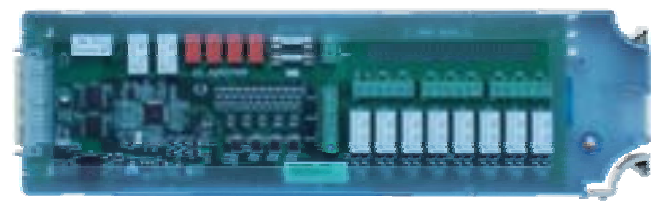

DAQ-909
|
8+2채널 고전압 고전류 멀티플렉서
|
DAQ-909는 고전압용으로 특별히 설계된 멀티플렉서로, DC 600 V / AC 400 Vrms 전압 측정을 위한 8개 채널을 제공합니다. 추가된 2개의 전류 입력 채널은 AC 및 DC 전류 측정에 사용할 수 있으며, 외부 분류 저항기가 필요하지 않습니다(채널당 최대 2 A). |
| 측정 기능 (Function) | 측정 범위 (Range) | 분해능 (Resolution) | 입력 저항 / 테스트 전류 | 24시간 정확도 (Tcal ±1°C) |
90일 정확도 (Tcal ±5°C) |
1년 정확도 (Tcal ±5°C) |
온도 계수 (0~18°C / 28~55°C) |
|---|---|---|---|---|---|---|---|
| 직류 계측 특성 (DC CHARACTERISTICS - % of reading + % of range) | |||||||
| 직류 전압 (DCV) | 100.0000 mV | 0.1 μV | 10 MΩ 또는 10 GΩ | 0.0030 + 0.0050 | 0.0040 + 0.0060 | 0.0050 + 0.0060 | 0.0005 + 0.0005 |
| 1.000000 V | 1 μV | 10 MΩ 또는 10 GΩ | 0.0020 + 0.0006 | 0.0035 + 0.0007 | 0.0040 + 0.0007 | 0.0005 + 0.0001 | |
| 10.00000 V | 10 μV | 10 MΩ 또는 10 GΩ | 0.0015 + 0.0004 | 0.0020 + 0.0005 | 0.0035 + 0.0005 | 0.0005 + 0.0001 | |
| 100.0000 V | 0.1 mV | 10 MΩ ±1% | 0.0020 + 0.0006 | 0.0035 + 0.0006 | 0.0045 + 0.0006 | 0.0005 + 0.0001 | |
| 600.000 V | 1 mV | 10 MΩ ±1% | 0.0025 + 0.0020 | 0.0040 + 0.0020 | 0.0050 + 0.0020 | 0.0005 + 0.0001 | |
| 저항 (Resistance 2W / 4W) |
100.0000 Ω | 100 μΩ | 1 mA | 0.003 + 0.0030 | 0.008 + 0.004 | 0.010 + 0.004 | 0.0008 + 0.0005 |
| 1.000000 kΩ | 1 mΩ | 1 mA | 0.002 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 | |
| 10.00000 kΩ | 10 mΩ | 100 μA | 0.002 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 | |
| 100.0000 kΩ | 100 mΩ | 10 μA | 0.002 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 | |
| 1.000000 MΩ | 1 Ω | 5 μA | 0.002 + 0.0010 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0010 + 0.0002 | |
| 10.00000 MΩ | 10 Ω | 500 nA | 0.015 + 0.0010 | 0.020 + 0.001 | 0.040 + 0.001 | 0.0030 + 0.0004 | |
| 100.0000 MΩ | 100 Ω | 500 nA // 10 MΩ | 0.300 + 0.0100 | 0.800 + 0.010 | 0.800 + 0.010 | 0.1500 + 0.0004 | |
| 직류 전류 (DCI) | 1.000000 μA | 1 pA | < 0.015 V | 0.025 + 0.050 | 0.050 + 0.050 | 0.050 + 0.050 | 0.002 + 0.003 |
| 10.00000 μA | 10 pA | < 0.15 V | 0.020 + 0.010 | 0.040 + 0.025 | 0.050 + 0.025 | 0.002 + 0.003 | |
| 100.0000 μA | 100 pA | < 0.020 V | 0.010 + 0.020 | 0.040 + 0.025 | 0.050 + 0.025 | 0.002 + 0.003 | |
| 1.000000 mA / 10.00000 mA | 1 nA / 10 nA | < 0.20 V / < 0.15 V | 0.007 + 0.006 | 0.030 + 0.006 | 0.050 + 0.006 | 0.002 + 0.001 | |
| 100.0000 mA | 100 nA | < 0.7 V | 0.010 + 0.004 | 0.030 + 0.005 | 0.050 + 0.005 | 0.002 + 0.001 | |
| 2.000000 A | 1 μA | < 0.8 V | 0.180 + 0.020 | 0.200 + 0.020 | 0.200 + 0.020 | 0.005 + 0.001 | |
| 다이오드 시험 (Diode) | 5.00000 V | 10 μV | 1 mA | 0.002 + 0.030 | 0.008 + 0.030 | 0.010 + 0.030 | 0.001 + 0.002 |
| 교류 계측 특성 (AC CHARACTERISTICS - True RMS, % of reading + % of range) | |||||||
| 교류 전압 (ACV 100mV ~ 400V) |
3 Hz ~ 5 Hz | 0.1 μV ~ 1 mV | - | 1.00 + 0.03 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.004 |
| 5 Hz ~ 10 Hz | 0.1 μV ~ 1 mV | - | 0.35 + 0.03 | 0.35 + 0.04 | 0.35 + 0.04 | 0.035 + 0.004 | |
| 10 Hz ~ 20 kHz | 0.1 μV ~ 1 mV | - | 0.04 + 0.03 | 0.05 + 0.04 | 0.06 + 0.04 | 0.005 + 0.003 | |
| 20 kHz ~ 50 kHz | 0.1 μV ~ 1 mV | - | 0.10 + 0.05 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 | |
| 50 kHz ~ 100 kHz | 0.1 μV ~ 1 mV | - | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 | |
| 100 kHz ~ 300 kHz | 0.1 μV ~ 1 mV | - | 4.00 + 0.50 | 4.00 + 0.50 | 4.00 + 0.50 | 0.200 + 0.020 | |
| 교류 전류 (ACI 100μA ~ 2A) |
3 Hz ~ 5 Hz | 100 pA ~ 1 μA | - | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 |
| 5 Hz ~ 10 Hz | 100 pA ~ 1 μA | - | 0.30 + 0.04 | 0.35 + 0.04 | 0.35 + 0.04 | 0.035 + 0.006 | |
| 10 Hz ~ 5 kHz | 100 pA ~ 1 μA | - | 0.10 + 0.04 | 0.10 + 0.04 | 0.10 + 0.04 | 0.015 + 0.006 | |
| 5 kHz ~ 10 kHz | 100 pA ~ 1 μA | - | 0.15 + 0.04 | 0.18 + 0.04 | 0.23 + 0.04 | 0.030 + 0.006 | |
| 주파수 및 센서 측정 (FREQ, TEMP, CAPACITANCE) | |||||||
| 주파수 및 주기 (Freq/Period) | 3 Hz ~ 300 kHz (100mV~400V) | 40 Hz ~ 1 MHz 대역 | - | 0.006% | 0.015% | 0.015% | 0.002% |
| 온도 (RTD) | -200 °C ~ -100 °C | 0.001 °C | - | - | - | 0.09 °C | 0.004 °C/°C |
| -100 °C ~ 100 °C | 0.001 °C | - | - | - | 0.08 °C | 0.005 °C/°C | |
| 100 °C ~ 600 °C | 0.001 °C | - | - | - | 0.22 °C | 0.009 °C/°C | |
| 온도 (Thermocouples) | E, J, K 타입 (-200 ~ +1372 °C) | 0.002 °C | - | - | - | 0.2 °C ~ 0.3 °C | 0.03 °C/°C |
| N, R, S 타입 (-200 ~ +1768 °C) | 0.003 ~ 0.01 °C | - | - | - | 0.4 °C ~ 1.0 °C | 0.05~0.14 °C/°C | |
| B 타입 (+350 ~ +1820 °C) | 0.01 °C | - | - | - | 1.0 °C | 0.14 °C/°C | |
| 온도 (Thermistor) | -80 °C ~ 150 °C | 0.01 °C | - | - | - | 0.01 °C | 0.003 °C/°C |
| 정전용량 (Capacitance) | 1.000 nF ~ 10.00 nF | 0.0001 nF | - | 2.00 + 2.00 | 2.00 + 2.00 | 2.00 + 2.00 | 0.05 + 0.01 |
| 100.0 nF ~ 100.0 μF | 0.01 μF | - | 2.00 + 0.40 | 2.00 + 0.40 | 2.00 + 0.40 | 0.05 + 0.01 | |
| 모듈명 (Module) | 스위치 타입 및 사양 | 스캔 속도 | 최대 정격 (V / A) | 대역폭 / 열 오프셋 | 주요 기능 및 특징 |
|---|---|---|---|---|---|
| DAQ-9600 전용 스위칭 모듈 라인업 (DAQ MODULES SPECIFICATIONS) | |||||
| DAQ-900 | 20채널 범용 멀티플렉서 (Solid-State Relay, 2선/4선) | 450 ch/sec | 120 V / - | 10 MHz / < 4 μV | 내장 냉접점 참조(CJC) 탑재, 솔리드 스테이트 고속 스캔 |
| DAQ-901 | 20+2채널 범용 멀티플렉서 (Armature Relay) | 80 ch/sec | 300 V / 1 A | 10 MHz / < 4 μV | 내장 CJC 탑재, 전류 전용 직접 측정 2채널 포함 (총 22채널) |
| DAQ-903 | 40채널 싱글엔디드 멀티플렉서 (1-wire Armature) | 80 ch/sec | 300 V / - | 10 MHz / < 1 μV | 공통-로(Common Low) 스위칭 전용, 배터리 및 부품 시험 최적화 |
| DAQ-904 | 4 x 8 2선식 매트릭스 모듈 (2-wire Armature) | 3 ms 전환 | 300 V / 1 A | 10 MHz / < 1 μV | 32개 2선식 교차점 제공, 최대 96개 교차점 확장 (3슬롯 기준) |
| DAQ-907 | 다기능 모듈 (Multifunction Module) | 100 kHz 카운터 | 42 V / 24 mA | 100 kHz / - | 16비트 디지털 I/O, 100kHz 토탈라이저, ±12V / ±24mA 아날로그 출력 |
| DAQ-908 | 20채널 액추에이터 / 일반 범용 스위치 (SPDT Form C) | - | 300 V / 1 A | - / < 4 μV | 독립형 단폴쌍투 리레이, 외부 제어 및 전원 스위칭용 (최대 50W) |
| DAQ-909 | 8+2채널 고전압/고전류 멀티플렉서 | 60 ch/sec | DC 600V / AC 400V (2A) | 10 MHz / < 4 μV | 고전압/고전류 스위칭, 2채널 직접 전류 측정 전용 포트 탑재 |
| DMM 측정 지원 기능 | DAQ-900 | DAQ-901 | DAQ-903 | DAQ-904 | DAQ-907 | DAQ-908 | DAQ-909 |
|---|---|---|---|---|---|---|---|
| 내장 DMM 지원 기능 매트릭스 (INTERNAL DMM MEASUREMENT FUNCTIONS) | |||||||
| 직류/교류 전압 (AC/DC Volt) | V | V | V | - | - | - | V |
| 직류/교류 전류 (AC/DC Current) | - | V | - | - | - | - | V |
| 주파수 및 주기 (Freq/Period) | V | V | V | - | - | - | V |
| 2선식 저항 (2Wire Resistance) | V | V | V | - | - | - | V |
| 4선식 저항 (4Wire Resistance) | V | V | - | - | - | - | V |
| 열전대 온도 (Thermocouple) | V | V | - | - | - | - | V |
| 2선식 RTD 온도 (2Wire RTD) | V | V | V | - | - | - | V |
| 4선식 RTD 온도 (4Wire RTD) | V | V | - | - | - | - | V |
| 서미스터 온도 (Thermistor) | V | V | V | - | - | - | V |
| 정전용량 (Capacitance) | V | V | - | - | - | - | V |
• 전원 공급: AC 100V / 120V / 220V / 240V ±10%, 50/60Hz (소비전력: 최대 50VA)
• 디스플레이: 4.3인치 그래픽 컬러 TFT LCD
• 원격 인터페이스: LAN, USB (Host/Device), Digital I/O 기본 탑재 / Mini GPIB (옵션)
• 외형 치수 및 중량: Bench: 107 mm (H) x 266.9 mm (W) x 357.8 mm (D) / 약 4.5 kg
• 동작 환경: 0°C ~ 55°C (40°C 기준 습도 80% RH 이하, 결로 없을 것, 최대 사용 고도 2000m)
기본 액세서리
- 안전 지침서 x 1
- 전원 코드 x 1
- 스크류 드라이버 x 1
- GTL-246 : USB 케이블 x 1
옵션 액세서리
- GTL-258 : GPIB 케이블, 25핀 Micro-D 커넥터, 약 1900 mm
- GRA-455 : 랙 마운트 키트, 19인치 2U 크기 (1대 또는 2대 장착용)
주문 정보 | ||
DAQ-9600 | 데이터 수집 시스템 (RS-232C / USB / LAN / Digital IO) | 견적문의 |
DAQ-9600 / GPIB | 데이터 수집 시스템 (RS-232C / USB / LAN / Digital IO and opt. GPIB) | 견적문의 |
옵션 액세서리 | ||
DAQ-900 | 20-Channel Universal Multiplexer | 견적문의 |
DAQ-901 | 20+2 Channels Universal Multiplexer | 견적문의 |
DAQ-903 | 40-Channel Single-Ended Multiplexer | 견적문의 |
DAQ-904 DAQ-909 | 4 x 8 2-Wire Matrix 8+2 Channels High Voltage High Current Multiplexer | 견적문의 견적문의 |
