> > GWINSTEK 디지털 오실로스코프 GDS-2000HD & HG 시리즈
- 대역폭(Bandwidth): 250 MHz, 350 MHz, 500 MHz
- 수직축 정확도(Vertical accuracy): ≥5 mV ±1.5%
- 수평축 정확도(Horizontal accuracy): ±1 ppm
- 최대 실시간 샘플링 속도(Maximum Real-time sampling rate): 2.5 GS/s
- 최대 메모리 깊이(Maximum Memory depth): 500 Mpts (350/500 MHz 모델) / 100 Mpts (250 MHz 모델)
- 1 Mpt FFT 분석: 1 Mpt 고속 푸리에 변환(FFT) 주파수 분석 지원
- 내장 기능: 디지털 전압계(DVM), 6자리 주파수 카운터, 디지털 필터 내장
- 사용자 실수 방지 설계: 휴먼 에러를 방지하는 세심한 UI/UX 설계
- 트리거 및 측정: 14가지 트리거 유형 + 43가지 자동 측정 파라미터(통계 기능 포함)
- 기본 5종 시리얼 버스 트리거 및 디코딩: RS232/UART, I²C, SPI, CAN, LIN
- 쉬운 사용법(Easy to Learn and Use): 11개 국어 지원 내장
온라인 견적요청

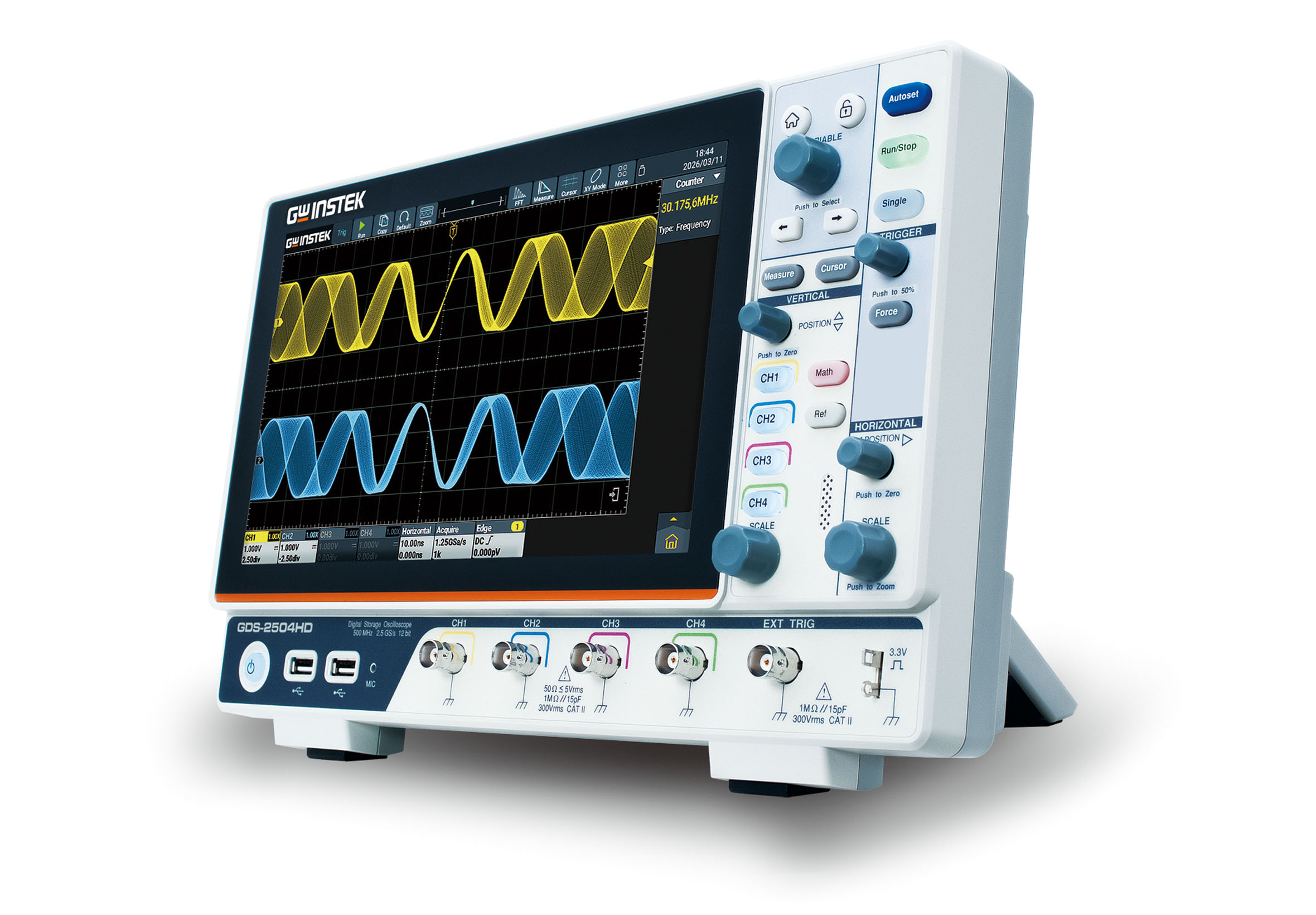

GDS-2000HD 및 GDS-2000HG Series
12-bit 250/350/500 MHz 디지털 저장 오실로스코프
정밀하고 콤팩트하며 지능적인 모든 응용 분야의 요구 사항을 충족합니다.
서로 다른 어플리케이션 시나리는 종종 뚜렷한 시장 세분화를 정의합니다. 실험실은 크기와 비용을 희생하더라도 높은 정밀도를 요구합니다. 현장 어플리케이션은 일반적으로 정확도를 희생하면서 가벼운 휴대성을 요구합니다. 올바른 측정 개념을 전달해야 하는 교육 환경은 제한된 예산 때문에 기능 타협을 해야 하는 경우가 많습니다. 즉, 모든 것을 다 갖추기는 어렵습니다.
GDS-2000HD/HG는 12비트 하드장어 고해상도와 컴팩트한 폼 팩터를 통해 우수한 가성비와 혁신적인 안드로이드 기반 스마트 사용자 경험을 제공하면서 모든 어플리케이션 시나리오의 요구 사항을 충족합니다. 까다로운 전력 설계, 복잡한 차량 내 통신 검증, 실험실과 현장 테스트 환경 간의 원활한 전환, 디지털화된 교육 시나리오 등 어떤 환경이든 GDS-2000HD/HG는 언제나 함께합니다. 비교할 수 없는 정밀도와 직관적인 조작을 통해 탁월함을 달성하는 여정에서 가장 신뢰할 수 있는 측정 허브가 되어 줍니다.
한계를 뛰어넘는 핵심 강점
- 12비트 하드웨어 고해상도: 세부적인 차이가 결과를 만듭니다. 양자화 노이즈로 가득 찬 거친 파형과 작별하세요. GDS-2000HD/HG는 새로 설계된 12비트 아날로그-디지털 컨버터(ADC)를 탑재하여 4096 레벨의 수직 양자화를 제공함으로써 다이나믹 레인지와 파형 선명도를 향상시킵니다.

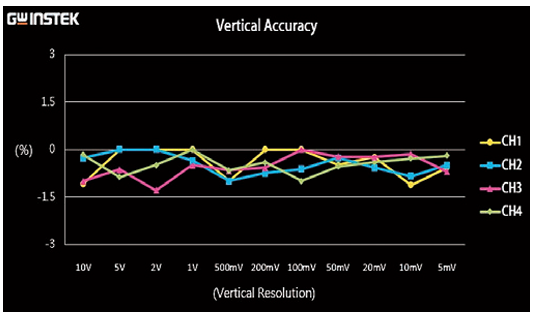

- 1.5% 수직 정확도: 타협 없는 충실한 재현. DC 이득 정확도를 엄격한 1.5%까지 끌어올렸습니다. 이를 통해 엄격한 전력 손실 계산을 수행하거나 약한 의료용 전자 신호를 증폭할 때 화면에 보이는 것이 보드에서 일어나는 일과 정확히 일치하도록 보장합니다.
- 1 ppm 수직 정확도(수평 정확도): 타임베이스 정확도는 주파수 및 위상 분석의 기초입니다. 대부분의 경쟁 제품은 5 ppm 또는 10 ppm의 정확도를 제공하지만, GDS-2000HD/HG는 1 ppm의 내부 클록 정확도로 가장 신뢰할 수 있는 타이밍 검증 솔루션을 제공합니다.
ALL-IN One 분석: 복잡성을 단순화하여 강력한 디버깅 구현
정밀하고, 컴팩트하며, 지능적인 - 모든 어플리케이션 시나리오의 요구 사항 충족
- 표준 5개 시리얼 로직 디코딩: RS232/UART, I²C, SPI 및 널리 사용되는 자동차 및 산업용 CAN 및 LIN 트리거 및 디코딩 기능이 내장되어 있어 통신 프로토콜 디버깅이 한눈에 명확하게 파악됩니다.
- 1M 포인트 백만 단위 FFT 분석: 주파수 영역 분석을 위한 전례 없는 수직 및 수평 해상도를 제공하며, EMI 간섭 소스와 숨겨진 노이즈를 쉽게 식별합니다.
- 포괄적인 파라미터 통계: 14가지 트리거 타입과 43가지 자동 측정 파라미터(통계 기능 포함)가 내장되어 있으며, 디지털 멀티미터(DVM), 6자리 주파수 카운터, 디지털 필터를 통합하여 모든 시스템 검증 요구 사항을 충족합니다.
공간적 한계 돌파: 현장 테스트 및 현대식 교육을 위해 탄생한 휴대용 실험실
무게가 약 3.2 kg에 불과한 이 경량 디자인은 실험실 벤치에 국한되던 오실로스코프의 전통적인 한계를 깨트립니다. Type-C 전원을 지원하므로 보조배터리만 휴대해도 자동차 도로 주행 테스트, 야외 전기기계 장비 유지보수, 산업 현장에서 모바일 측정을 쉽게 수행할 수 있습니다.
스마트 안드로이드 시스템, 디지털 교육 환경의 재구성

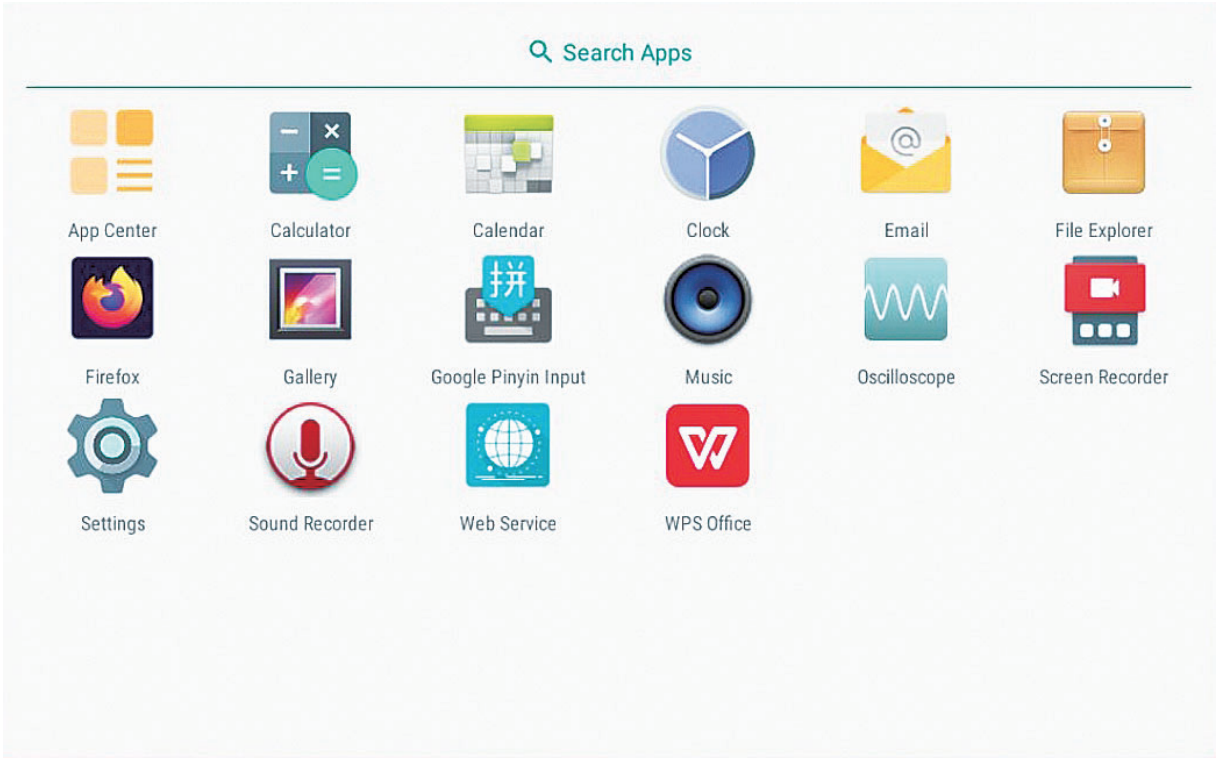

원활하게 구동되는 안드로이드 시스템을 탑재한 이 오실로스코프는 단순한 측정 도구를 넘어, 강력한 교육 및 프레젠테이션 센터 역할을 합니다.
- 내장형 WPS Office: 오실로스코프에서 직접 Word, Excel, PowerPoint를 엽니다.
- 멀티미디어 지원: 오디오, 비디오, PDF 파일을 부드럽게 재생하여 제한된 실험실 세션과 교육 프레젠테이션을 더욱 상호작용적이고 효율적으로 만듭니다.
- 최고의 사용 편의성: 11개 언어 지원, 멀티 터치 제스처, 사용자 지정 가능한 바로 가기 메뉴를 제공하며 화면 비디오를 직접 녹화할 수 있습니다. 외장 마우스와 키보드를 지원하여 작업이 더욱 간소화되며, Web Control 및 SCPI 명령어 인터페이스 툴을 통해 손쉬운 원격 제어가 가능합니다.
- 50 MHz 임의 파형 출력: 엔지니어링, 수학, 의료, 삼각 함수를 포함한 28가지 상용 파형 내장.
- 외장 마우스 및 키보드 지원으로 조작 편의성이 한층 향상되었으며, 웹 제어(Web Control) 및 SCPI 명령 인터페이스 도구를 통해 손쉽게 원격 제어할 수 있습니다.
플래그십 업그레이드: HG 모델 (임의 파형 발생기 내장)
완벽한 자극 및 응답 테스트가 필요한 고도화된 애플리케이션을 위해, HG 모델은 보다 포괄적인 솔루션을 제공합니다.
- 50 MHz 임의 파형 출력: 공학, 수학, 의학 및 삼각 함수를 포함한 28가지의 일반적인 파형이 내장되어 있습니다.
- 원클릭 파형 복사: 오실로스코프로 포착한 실제 환경의 비정상 파형을 신호 발생기로 직접 완벽하게 재현하여 극한의 스트레스 테스트를 수행하십시오.
- 주파수 응답 분석 (보드 선도): 스위칭 전원 공급 장치 및 필터 회로의 시스템 안정성과 위상 여유(phase margin)에 대한 직관적인 분석을 제공하는, 전원 공급 장치 설계 엔지니어를 위한 필수 도구입니다.
| MODEL | GDS-2504HD | GDS-2354HD | GDS-2254HD | GDS-2504HG | GDS-2354HG | GDS-2254HG |
|---|---|---|---|---|---|---|
| 대역폭 | 500 MHz | 350 MHz | 250 MHz | 500 MHz | 350 MHz | 250 MHz |
| 채널 | 4 Ch + EXT | 4 Ch + EXT | 4 Ch + EXT | 4 Ch + EXT | 4 Ch + EXT | 4 Ch + EXT |
| 대역폭 제한 | 20 MHz | 20 MHz | 20 MHz | 20 MHz | 20 MHz | 20 MHz |
| 레코드 길이 | Max. 500 M / ch * | Max. 500 M / ch * | Max. 100 M / ch | Max. 500 M / ch * | Max. 500 M / ch * | Max. 100 M / ch |
| 실시간 샘플링 레이트 * | Max. 2.5 Gsa/s | Max. 2.5 Gsa/s | Max. 2.5 Gsa/s | Max. 2.5 Gsa/s | Max. 2.5 Gsa/s | Max. 2.5 Gsa/s |
| 계산된 상승 시간 | 0.7 ns | 1 ns | 1.75 ns | 0.7 ns | 1 ns | 1.75 ns |
| 내장형 | X | X | X | AFG | AFG | AFG |
주요 특징 (FEATURES)

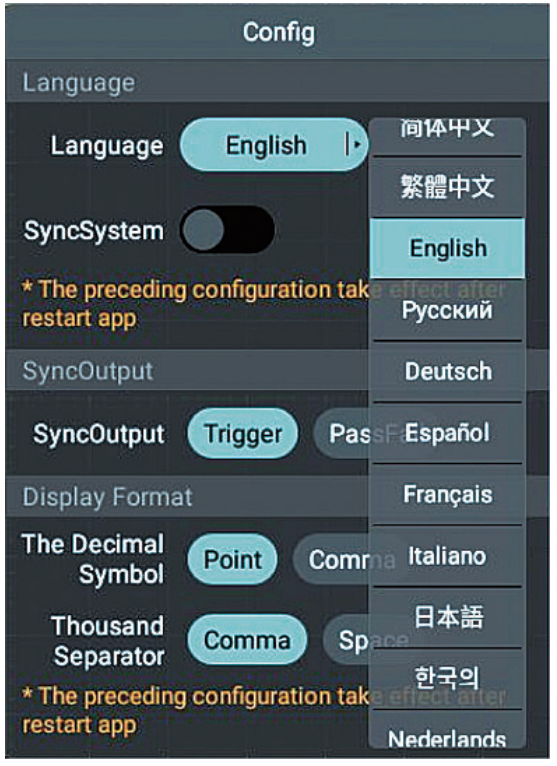

- • 배우기 쉽고 사용하기 편리함: 11개 언어 내장
- • 표준 5개 시리얼 버스 트리거 및 디코딩 기능: RS232/UART, I²C, SPI, CAN 또는 LIN

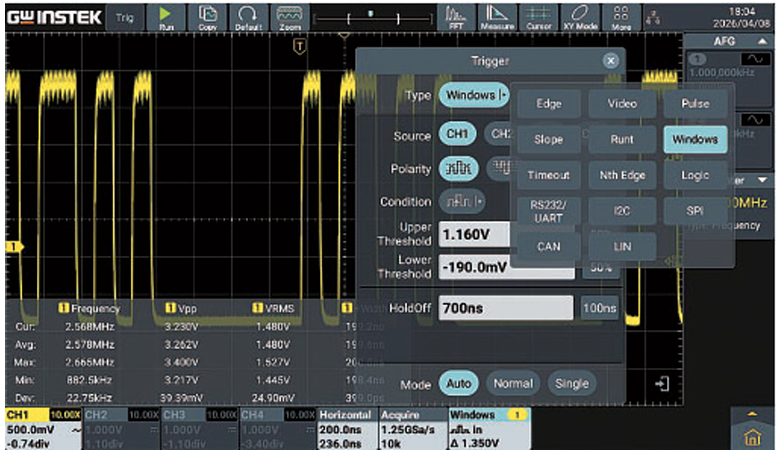

- • 14가지 트리거 타입 + 43가지 자동 측정 파라미터 (통계 기능 포함)
- • 인적 오류를 방지하는 세심한 디자인
- • 내장형 디지털 멀티미터(DVM), 6자리 주파수 카운터 및 디지털 필터
- • 1 Mpt FFT 분석
- • 최대 메모리 심도: 500 Mpts (320/200 MHz), 250 Mpts (250 MHz)
- • 최대 실시간 샘플링 레이트: 2.5 GSa/s

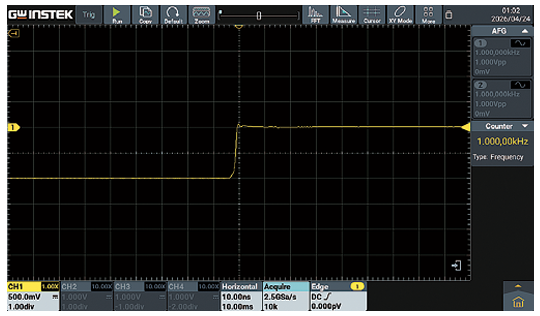

- • 수평 정확도: ± 1 ppm
- • 수직 정확도: ≤ 5 mV ± 1.5 %
- • 대역폭: 250 MHz, 350 MHz, 500 MHz

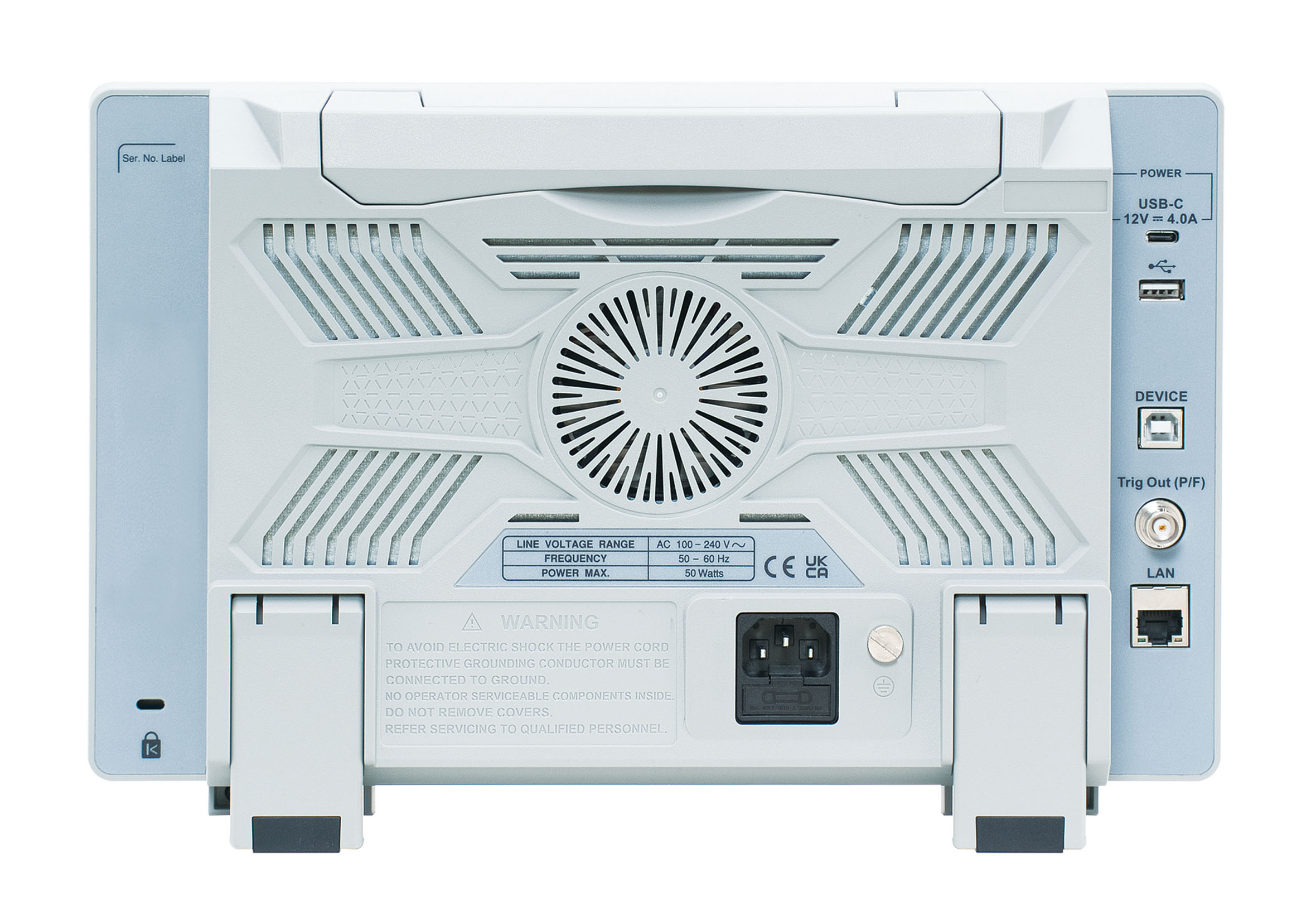

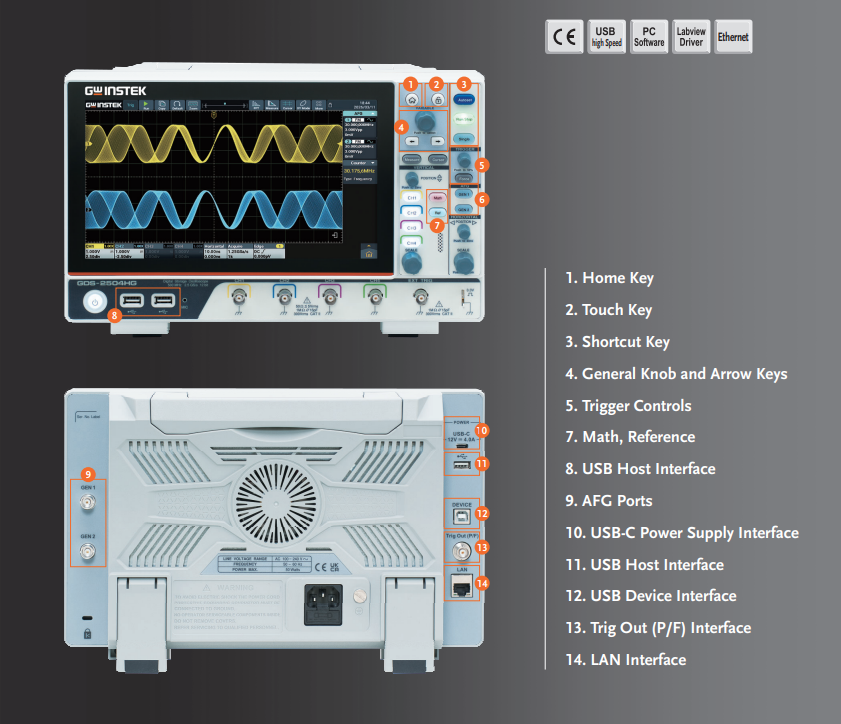

| 전면 패널 인터페이스 | 후면 패널 인터페이스 |
|---|---|
| 1. 홈 키 (Home Key) | 9. AFG 포트 (AFG Ports) |
| 2. 터치 키 (Touch Key) | 10. USB-C 전원 공급 인터페이스 (USB-C Power Supply Interface) |
| 3. 단축키 (Shortcut Key) | 11. USB 호스트 인터페이스 (USB Host Interface) |
| 4. 범용 노브 및 방향키 (General Knob and Arrow Keys) | 12. USB 디바이스 인터페이스 (USB Device Interface) |
| 5. 트리거 제어 (Trigger Controls) | 13. 트리거 아웃 (P/F) 인터페이스 (Trig Out (P/F) Interface) |
| 7. 연산, 참조 (Math, Reference) | 14. LAN 인터페이스 (LAN Interface) |
| 8. USB 호스트 인터페이스 (USB Host Interface) | - |
타협 없는 선명도를 위해 설계된 오실로스코프 통찰력을 높이세요. 최고 수준의 ±1.5% 수직 정확도와 흔들림 없는 1 ppm 타임베이스를 결합하여 표준 측정의 괴로움인 불확실성을 없촸습니다. 이 우수한 정밀도는 가장 복잡하고 장시간 캡처하는 동안에도 완벽한 타이밍 안정성을 유지하면서 미세한 전압 변동을 절대적인 신뢰성으로 캡처할 수 있게 해줍니다.
전력 무결성을 검증하든 고속 지터를 분석하든, 업계 최고의 신호 충실도를 통해 디자인의 진정한 특성을 파악할 수 있습니다. 측정의 오류를 쫓는 것을 멈추고 실험실 급 정밀도만이 제공할 수 있는 확실성과 함께 출시 기간을 단축하십시오. 데이터가 이처럼 정확할 때 혁신으로 가는 길이 명확해집니다.

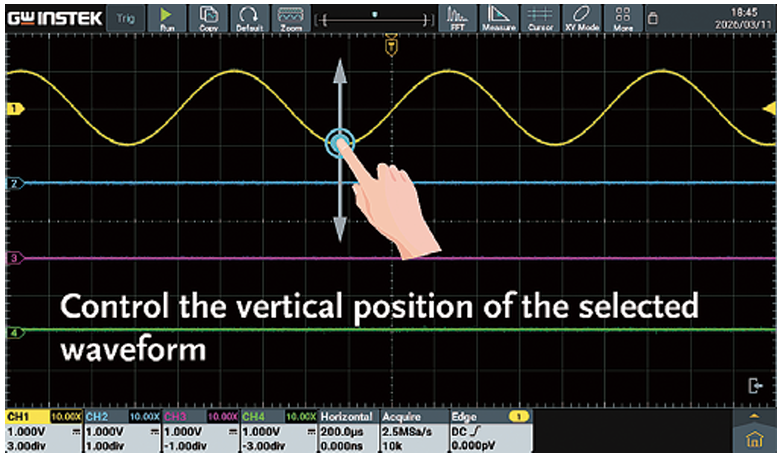

- 파형 표시 영역의 빈 곳을 위아래로 손가락으로 밀어서 파형의 수직 위치를 변경할 수 있습니다.

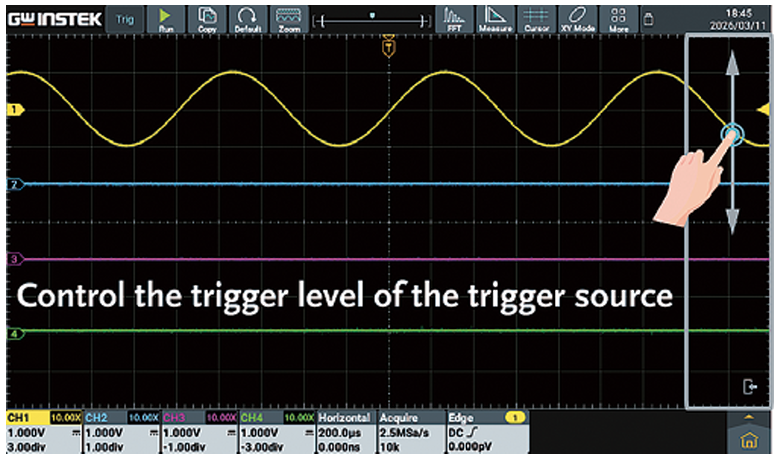

- 파형 영역의 오른쪽에 있는 두 개의 그리드는 트리거 레벨 터치 이동 영역이며, 이 영역에서 위아래로 슬라이딩하여 트리거 레벨을 변경할 수 있습니다.

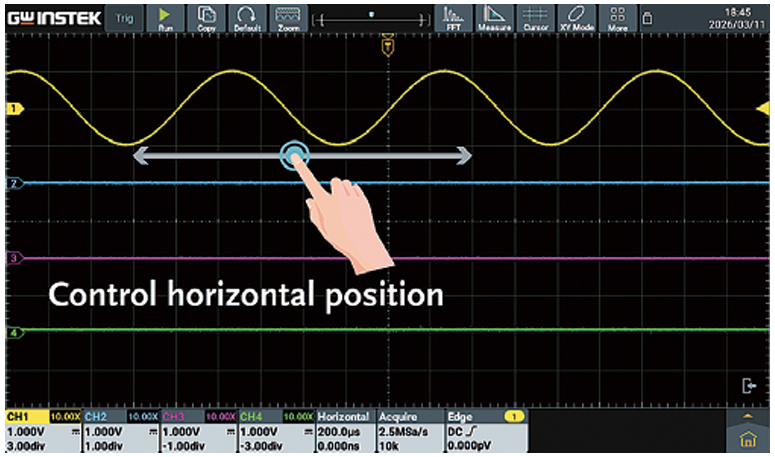

- 파형 표시 영역 주변으로 손가락을 밀어 파형의 수평 위치를 변경할 수 있습니다.

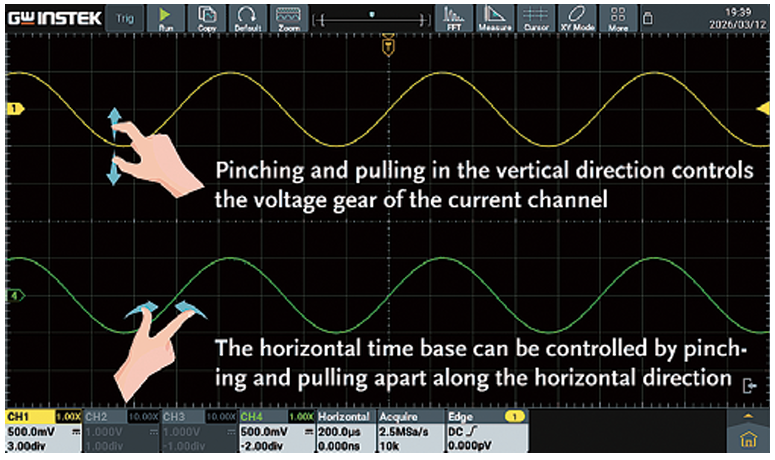

- 파형 표시 영역에서 엄지와 검지 손가락으로 위/아래 및 왼쪽/오른쪽 줌을 사용하여 전압 스케일과 타임베이스를 확대/축소할 수 있습니다.

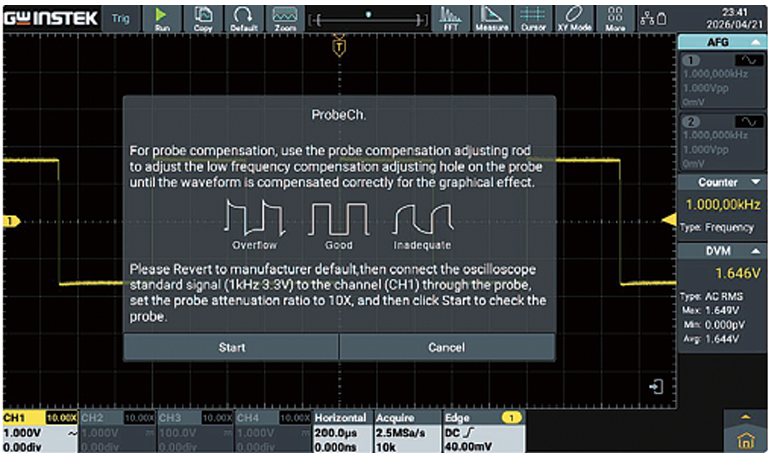

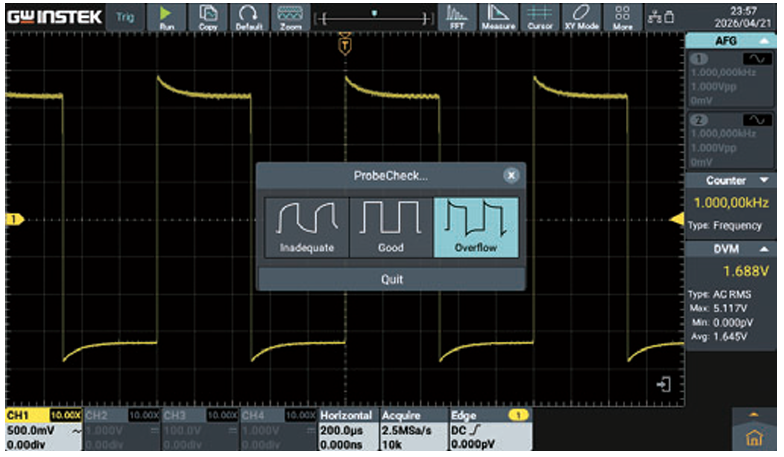

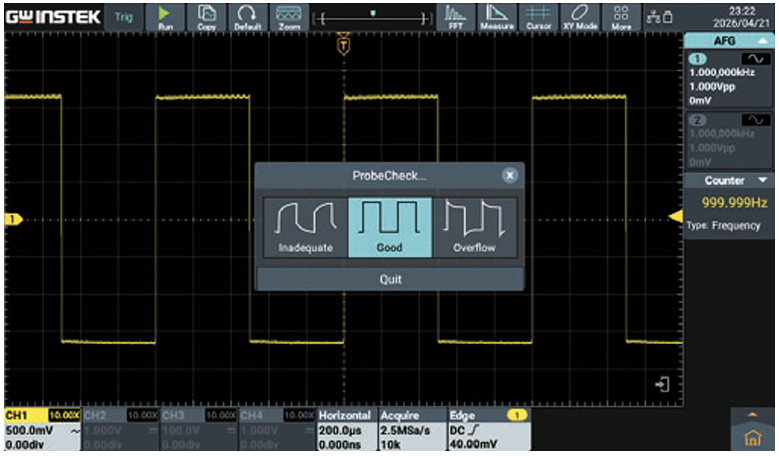

측정 오류를 방지하기 위해 수동 프로브 보정 테스트가 포함됩니다. 테스트 결과가 보부족 또는 과보상으로 나타나는 경우, 구형파 또는 펄스파가 감지되면 펄스 폭, 상승 시간 및 하강 시간 측정의 자동 설정을 최적화하기 위한 2단계 메뉴가 제공됩니다.
사용자는 수동 프로브의 가변 커패시터를 조정하고 적절한 보정이 이루어진 후 다시 테스트할 수 있습니다.
AUTOSET 버튼을 누르면 오실로스코프가 먼저 파형 유형을 식별하고 사인파, 구형파(또는 펄스파)에 대한 2단계 오토셋 메뉴를 제공하여 측정을 더 빠르고 정확하게 만듭니다.
사각파 또는 펄스파가 감지되면 펄스 폭, 상승 시간 및 하강 시간 측정의 자동 설정을 최적화할 수 있는 2단계 메뉴가 제공됩니다. 위 이미지는 상승 시간의 2단계 자동 설정 화면을 보여줍니다.

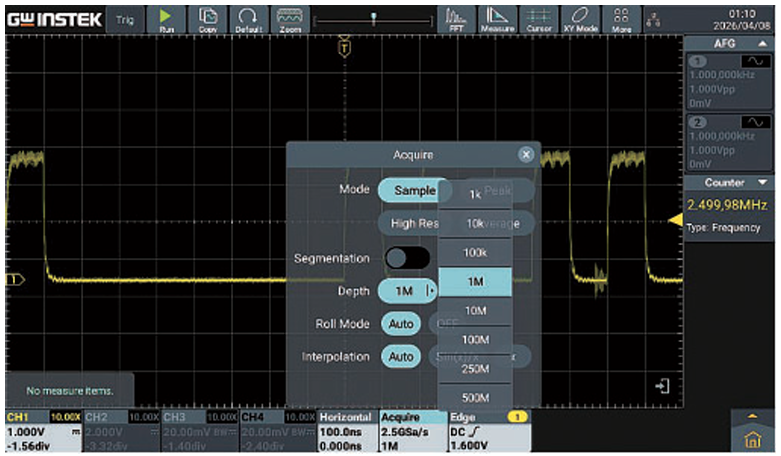

메모리 용량: 500Mpts(싱글 채널), 250Mpts(듀얼 채널), 100Mpts(4채널). 이를 통해 과도 신호 포착 능력이 크게 향상되고, 직렬 버스 디코딩 시 중간/낮은 타임베이스 설정에서도 높은 샘플링 속도를 유지할 수 있습니다. 분할 메모리는 신호 변화만 저장하여 메모리 사용량을 절약합니다(평탄 구간에 불필요한 저장 없음).
참고: 500 MHz 및 350 MHz 모델만 단일 채널 모드에서 500 Mpts를 지원합니다.

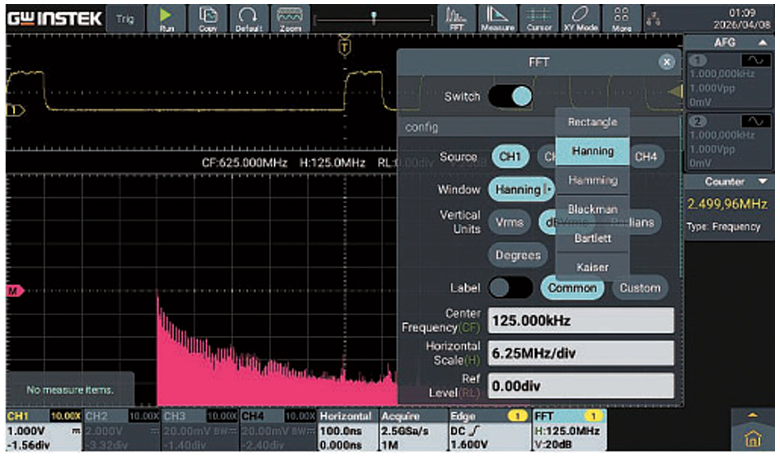

1Mpt FFT 분석은 주파수 영역 분석에서 수직 및 수평 해상도를 획기적으로 향상시킵니다. 내장된 FFT 기능은 Hamming, Rectangular, Blackman, Hanning, Kaiser, Bartlett 등 6가지 윈도우 유형을 제공합니다. 시간 영역과 주파수 영역을 동시에 표시할 수 있어 사용자가 신호의 주파수 성분을 더 잘 이해할 수 있도록 도와줍니다.

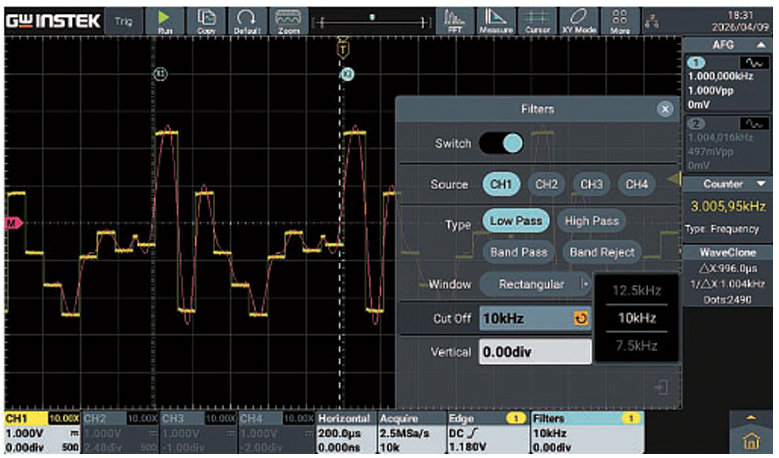

- 내장 디지털 멀티미터(DVM), 디지털 필터, 6자리 주파수 카운터.

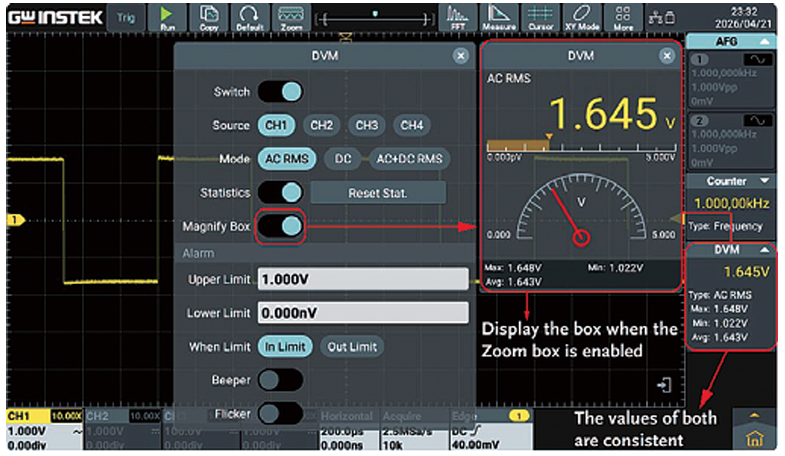

- 6자리 주파수 카운터: 고해상도, 고정확도 측정 결과 제공. 14.318 MHz는 많은 전자 제품의 시스템 클록입니다. 클록의 정확도는 전체 시스템의 작동에 영향을 미칩니다.
디지털 오실로스코프의 자동 파라미터 측정에서 주파수 파라미터는 샘플링 후 소프트웨어로 계산되므로 충분한 해상도와 정확도를 제공할 수 없습니다. 따라서 시스템 클록을 측정하기 위한 하드웨어 주파수 카운터가 필요합니다. GDS-2000HD/HG 시리즈는 시스템 클록 주파수를 정확하게 검증할 수 있는 6자리 하드웨어 주파수 카운터를 제공합니다.

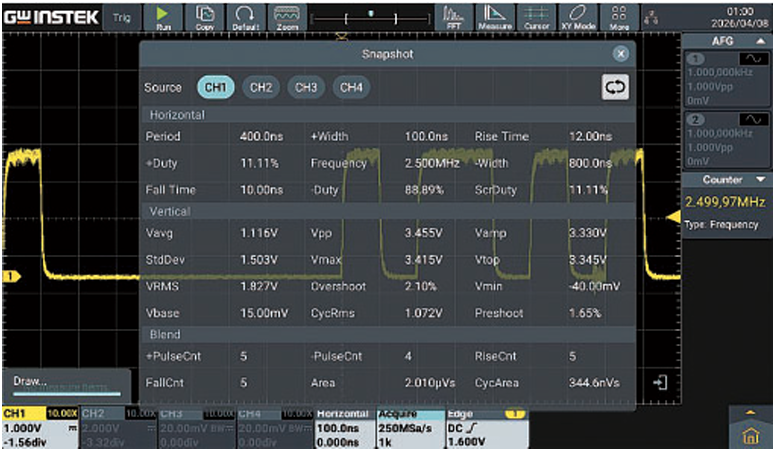

디버깅 및 시스템 검증 요구 사항을 완벽하게 충족합니다. 43가지 자동 측정 파라미터를 통해 사용자는 다양한 신호 상태를 빠르고 쉽게 분석할 수 있습니다.
Area 파라미터는 파형 적분을 지원합니다. 응용 사례로는 전력 파형(와트*초)으로부터 에너지(줄)의 적분 계산이 있습니다.
+PulseCount 기능은 스테퍼 모터 제어(단위 시간당 펄스 수) 또는 산업용 재봉틀(단위 시간당 스티치 수)과 같은 어플리케이션에서 빠른 데이터 수집을 가능하게 합니다. 기타 카운팅 파라미터로는 -PulseCount, RiseEdgeCnt, FallEdgeCnt가 있습니다. Cursor RMS 기능을 통해 사용자는 커서를 사용하여 지정된 간격 내에서 RMS 값을 측정할 수 있습니다. 돌입 전류의 과도 RMS 측정에 이상적입니다.

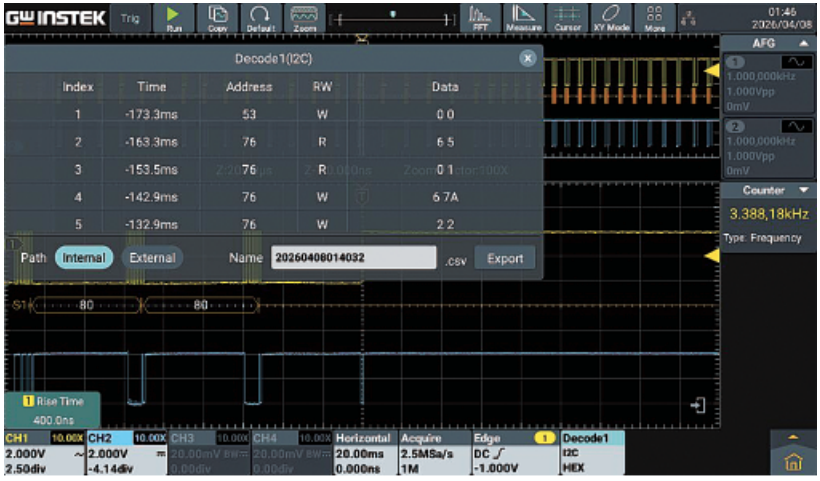

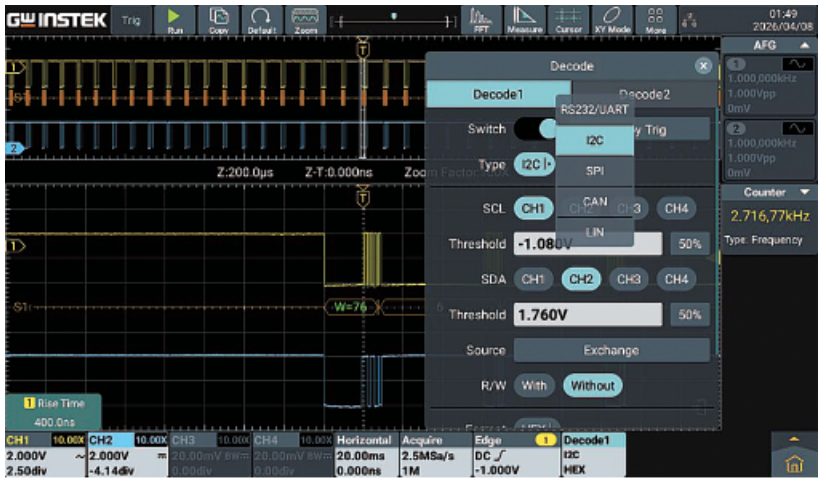

UART, I²C, SPI, CAN 및 LIN을 위한 통합 직렬 버스 트리거링 및 디코딩 기능으로 설계 프로세스의 잠재력을 극대화하십시오. 파형에서 비트를 일일이 세거나 데이터시트를 번거롭게 대조하며 시간을 낭비하는 대신, 당사의 첨단 디코딩 솔루션은 복잡한 전기 신호를 실시간으로 명확한 색상 구분 프로토콜 데이터로 변환해 줍니다. 특정 주소, 데이터 패킷 또는 오류 프레임을 기준으로 트리거를 설정할 수 있어, 일반적인 에지 트리거링으로는 포착하기 어려운 시스템 버그나 통신 오류를 즉시 찾아낼 수 있습니다.
물리 계층 분석과 상위 수준의 프로토콜 통찰력이 매끄럽게 결합된 이 솔루션은 디버깅 시간을 획기적으로 단축할 뿐만 아니라, 제품 출시를 앞당기는 데 필수적인 확실한 진단 결과를 제공합니다. 이제 수동 디코딩에서 벗어나, 귀하의 설계 언어를 이해하는 도구와 함께 혁신을 시작하십시오.
11개 언어 지원, 멀티터치 제스처, 사용자 정의 단축키 및 메뉴, 화면 동영상 녹화 기능을 내장하고 있습니다. 측정 결과의 신속한 편집을 위해 외부 마우스와 키보드 연결을 지원하며, 웹 제어(Web Control) 및 SCPI 명령 도구를 통해 간편하게 원격 제어할 수 있습니다.
WPS Office(Word, Excel, PPT)가 내장되어 있으며, 오디오·비디오·PDF 수업 자료를 원활하게 재생할 수 있습니다. 디지털 수업 환경에 최적화되어 있어 제한된 실습 시간을 훨씬 더 효율적으로 활용할 수 있게 해줍니다.

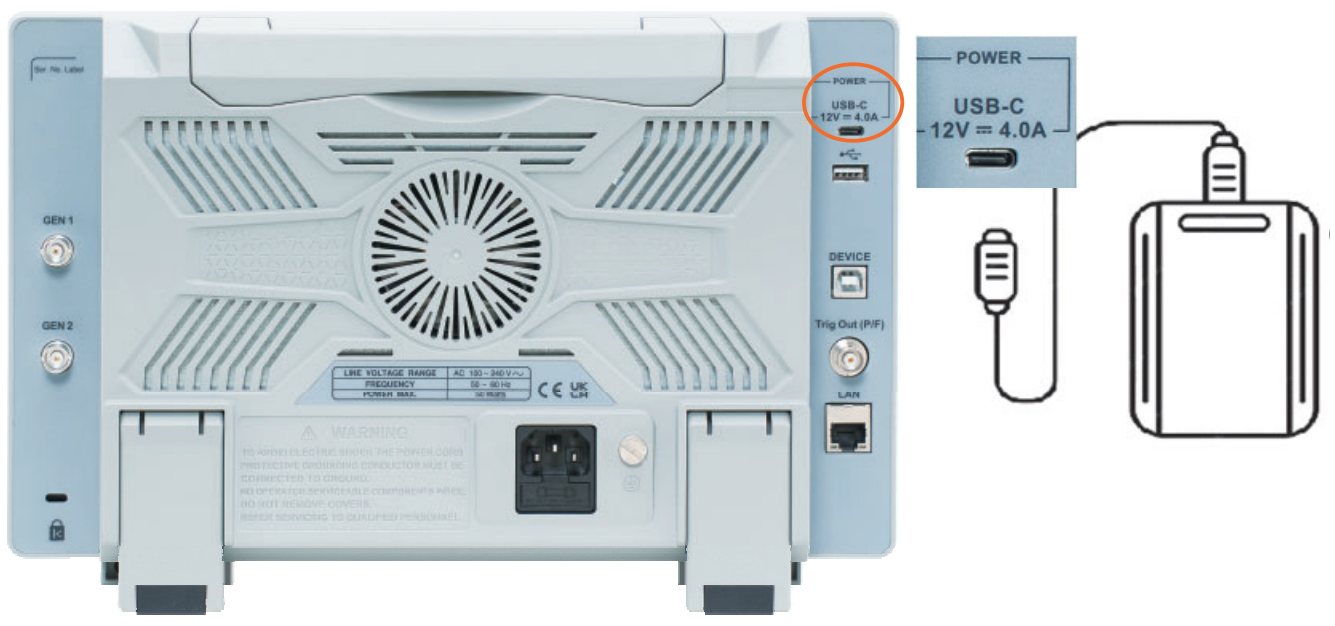

무게 3.2 kg, USB Type-C 전원 공급: 야외 현장 측정 및 자동차 도로 테스트에 이상적입니다.

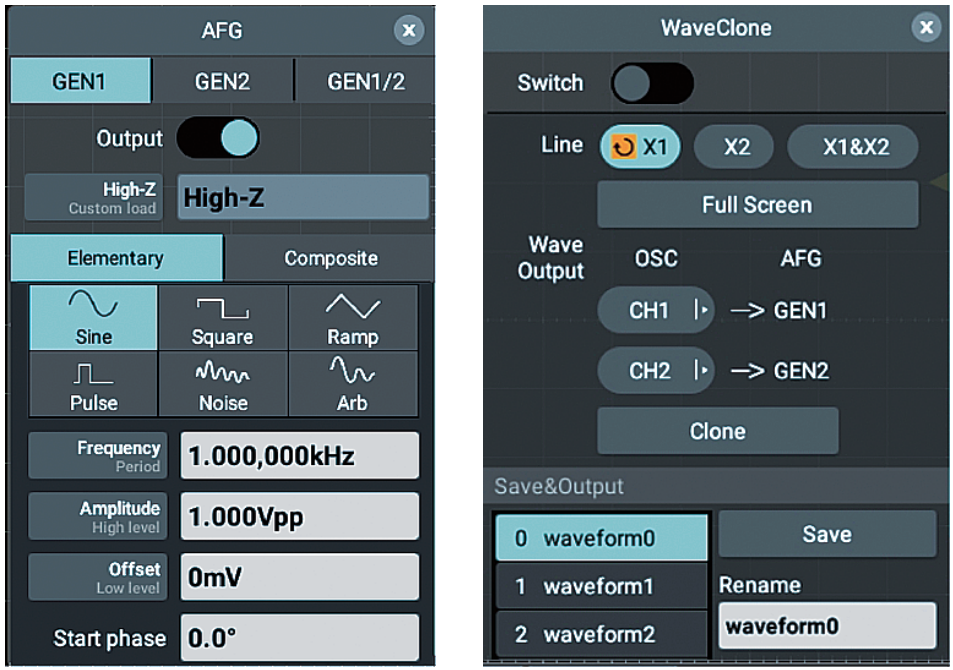

최대 출력 주파수: 50 MHz, 28가지 내장 임의 파형(엔지니어링, 수학, 의료, 삼각 함수 등): 파형 클론 – 내장 AFG를 사용하여 캡처한 오실로스코프 파형을 즉시 재현; FRA(주파수 응답 분석) – 보드 플롯 기능.
