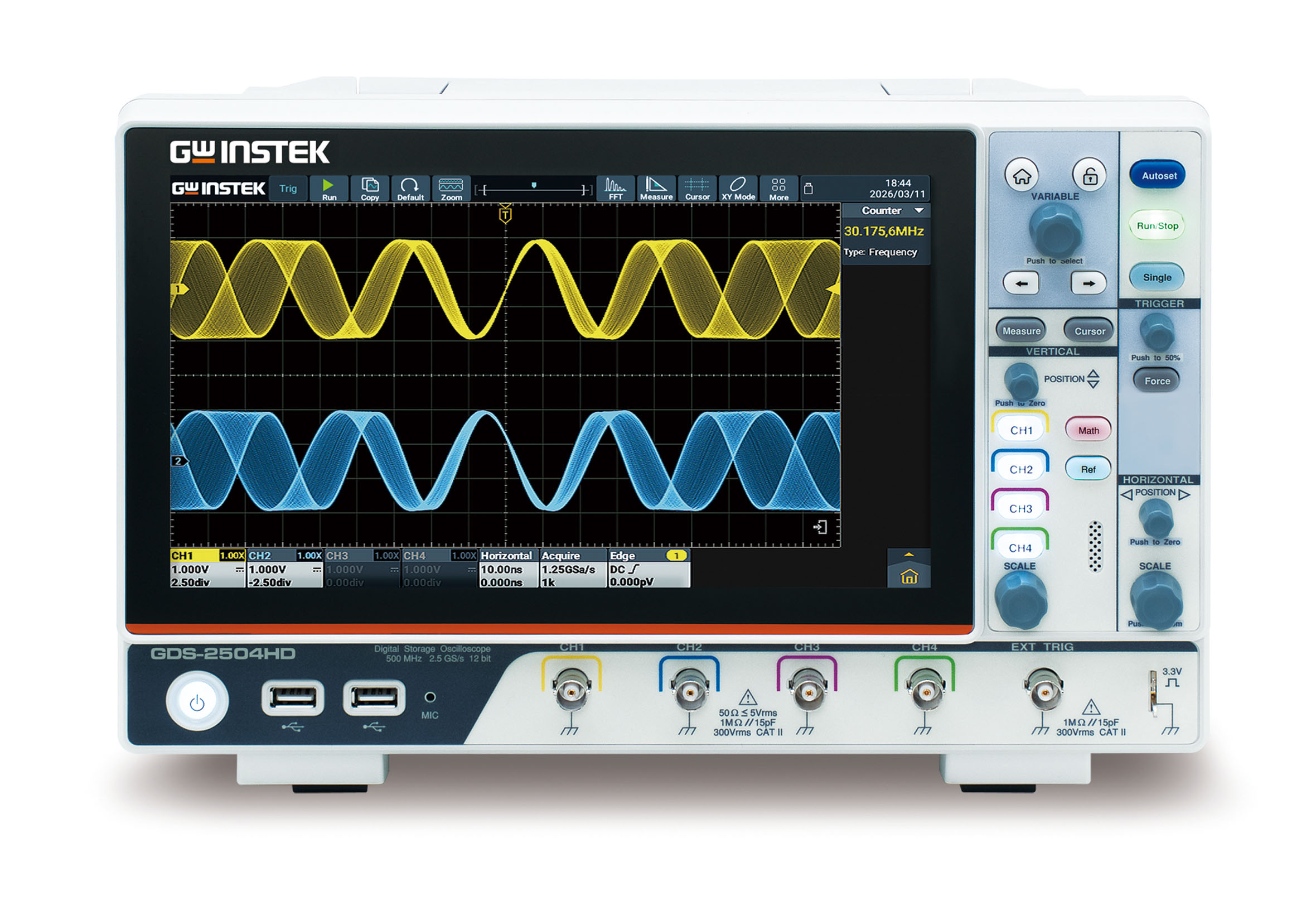

- 대역폭(Bandwidth): 250 MHz, 350 MHz, 500 MHz
- 수직축 정확도(Vertical accuracy): $\\ge$ 5 mV에서 $\\pm 1.5\\%$
- 수평축 정확도(Horizontal accuracy): $\\pm 1\\text{ ppm}$
- 최대 실시간 샘플링 속도(Maximum Real-time sampling rate): 2.5 GS/s
- 최대 메모리 깊이(Maximum Memory depth): 500 Mpts (350/500 MHz 모델) / 100 Mpts (250 MHz 모델)
- 1 Mpt FFT 분석: 1 Mpt 고속 푸리에 변환(FFT) 주파수 분석 지원
- 내장 기능: 디지털 전압계(DVM), 6자리 주파수 카운터, 디지털 필터 내장
- 사용자 실수 방지 설계: 휴먼 에러를 방지하는 세심한 UI/UX 설계
- 트리거 및 측정: 14가지 트리거 유형 + 43가지 자동 측정 파라미터(통계 기능 포함)
- 기본 5종 시리얼 버스 트리거 및 디코딩: RS232/UART, I²C, SPI, CAN, LIN
- 쉬운 사용법(Easy to Learn and Use): 11개 국어 지원 내장
- 주파수 범위 (Frequency range): 9 kHz ~ 6 GHz
- 주파수 분해능 (Frequency resolution): 1 mHz
- 샘플링 속도: 디지털 변조 신호(I/Q) 출력의 샘플링 속도 최대 180 MSa/s
- IQ 변조 신호 출력 (GSG-2160 모델 전용 지원)
- 내장인터페이스 (Interfaces)연결 포트: USB, LAN 및 GPIB(옵션) 지원명령어 규격: SCPI 표준 명령어 규격 준수
- A.I. 측정 기능을 통한 전압, 저항, 다이오드 또는 연속성 테스트의 자동 판별 및 측정
- 최대 239,999 카운트
- 4.3 인치 TFT 그래픽 LCD
- DCV 기본 정확도 : 0.012%
- 12가지 측정 기능 : DCV, ACV, DCI, ACI, 2선/4선 저항, 주파수, 주기, 다이오드, 연속성, 전기용량 및 온도
- True RMS (AC, AC+DC) 측정 지원
- 두 가지 측정 항목을 동시에 출력 가능한 듀얼 측정 기능 지원
- 다양한 Math 기능 : Max. / Min., REL/REL#, Compare, Hold, dB, dBm, MX+B, %, 1/X
- 디지털 I/O에 대해 두 가지 모드 지원 (일반 모드, 핀 출력 사용자 지정 모드)
- 기본 인터페이스 : RS-232C, USB Device (USB-CDC 및 USB-TMC 지원)
- A.I. 측정 기능을 통한 전압, 저항, 다이오드 또는 연속성 테스트의 자동 판별 및 측정
- 50,000 카운트
- 4.3 인치 TFT 그래픽 LCD
- DCV 기본 정확도 : 0.02%
- 11가지 측정 기능 : DCV, ACV, DCI, ACI, 2선 저항, 주파수, 주기, 다이오드, 연속성, 캐패시턴스 및 온도
- True RMS (AC, AC+DC) 측정
- 선택한 두가지 측정을 동시에 출력 가능한 듀얼 측정 기능
- 다양한 Math 기능 : Max. / Min., REL, MX+B, 1/X, Ref%, Compare, Hold, dB, dBm
- 온도 측정 기능 (GDM-9042 전용)
- 데이터 수집을 위한 USB 저장 기능 (GDM-9042 전용)
- 기본 인터페이스 : USB Device (USB CDC & USB TMC 지원)
- 옵션 인터페이스 : GPIB (GDM-9042 전용, 공장 설치)
- 6 1/2 digits : 2,399,999 디스플레이 값 (최대)
- 4.3’ TFT 그래픽 LCD
- DC 전압 기본 측정 정확도 : 0.01%
- 샘플링 비율 최대 10k /sec
- 그래픽 디스플레이 : 히스토그램, bar meter, trend chart 지원
- 기본 인터페이스 : USB host/device, RS-232C, LAN, Digital I/O
- 옵션 인터페이스 : GPIB
