> 계측기기 > AC / DC 파워미터 디지털 파워미터 GPM-8320-60/8330-60
- 5인치 TFT LCD 디스플레이
- 전압/전류 테스트 주파수 대역폭: DC, 0.1Hz ~ 100kHz

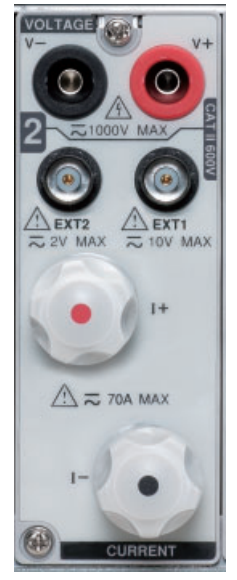

- 최대 60A 전류 직접 입력 가능
- 파형 표시 : V (전압), I (전류), P (전력)
- 왜곡파 전류/전압 측정: full range for CF=3, and half range for CF=6 (or 6A)
- IEC 61000-4-7 고조파 측정 충족 (50/60Hz)
- 배선 선택 버튼 (1P3W,3P3W,3P4W,3V3A)
- 최대 50차의 고조파 측정 및 분석
- 적산 모드에 대한 자동 범위 기능
- USB host를 통한 화면 캡쳐
- 외부 전류 센서 입력 제공 (EXT1/EXT2)
- 표준 인터페이스: RS-232C / USB device & host / LAN
- 옵션 인터페이스: GPM-DA12 - GPIB + Digital I/O (공장 설치)
온라인 견적요청

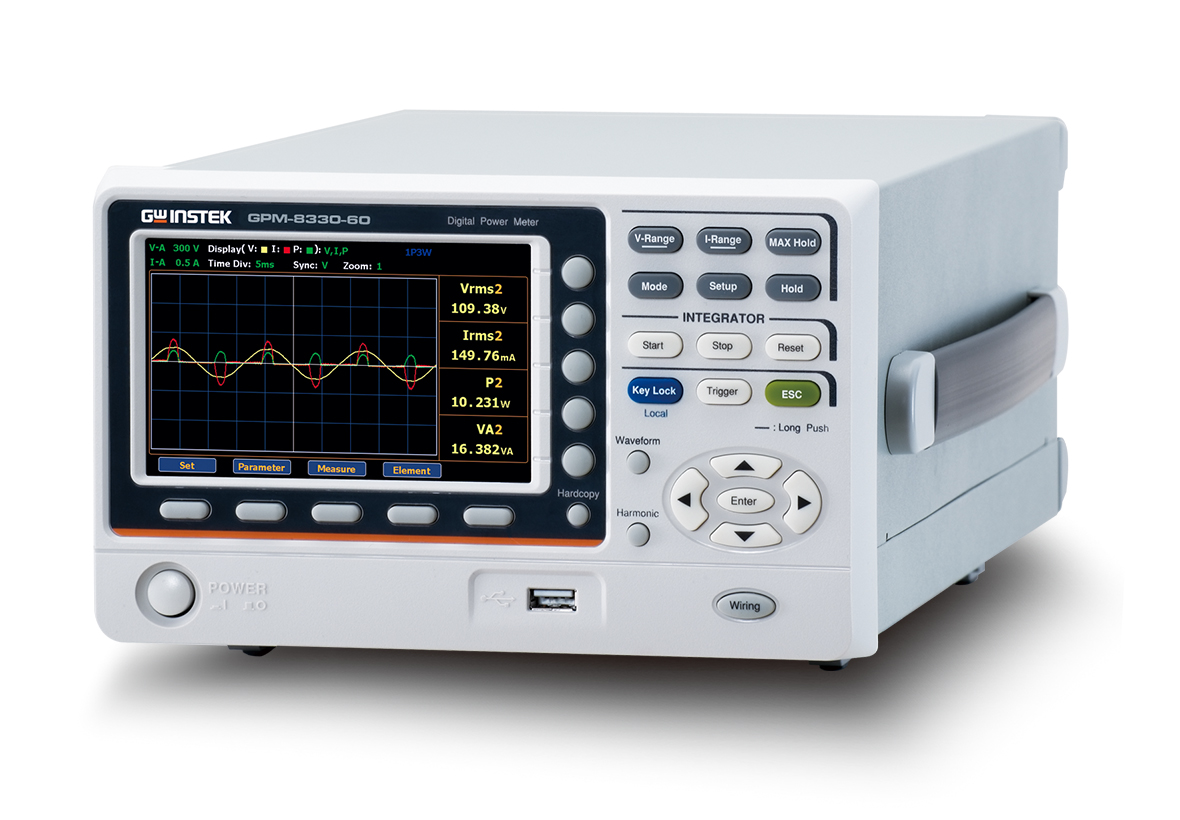

GPM-8320-60/8330-60
디지털 파워 메터
최대 60A 대전류 지원부터 고주파 분석까지, 한 차원 진화한 차세대 전력 측정 솔루션
GW Instek GPM-8320-60/GPM-8330-60은 기존 3상 파워 메터인 GPM-8320/GPM-8330의 확장 모델입니다. GPM-8320-60은 2개의 입력 엘리먼트를 제공하며, GPM-8330-60은 3개의 입력 엘리먼트를 제공합니다. 모델명 뒤에 추가된 "-60" 표시는 직접 입력의 최대 전류가 70 A에 달할 수 있음(60 A 보장 사양)을 의미하며, 이를 통해 대전류 전력 측정 애플리케이션을 강화할 뿐만 아니라 기존 모델 대비 변류기(CT) 비용을 절감할 수 있습니다. 이 모델들은 DC, 0.1 Hz ~ 100 kHz의 측정 대역폭을 가지며, 16비트 A/D 컨버터와 300 kHz의 샘플링 속도를 특징으로 합니다. 또한 5인치 TFT LCD 디스플레이, 5자리 측정 판독값, 25가지의 다양한 전력 측정 파라미터 및 고정밀 측정 기능을 제공합니다.
GPM-8320-60/GPM-8330-60은 파형 표시 기능(전압/전류/전력), 적산 측정 기능, 다차수 고조파 측정 및 분석(50 Hz / 60 Hz 측정은 IEC61000-4-7 요건 준수), 외부 센서 입력 단자, 다양한 통신 인터페이스를 제공합니다. 이러한 특징들은 사용자가 명확하고 편리하며 정확한 전력 측정을 달성할 수 있도록 도와주며, 동일 카테고리 내에서 가장 풍부한 기능과 가성비를 자랑하는 파워 메터로 만들어 줍니다.
다양한 결선 모드 및 풍부한 측정 모드, 총 25가지 파라미터 지원

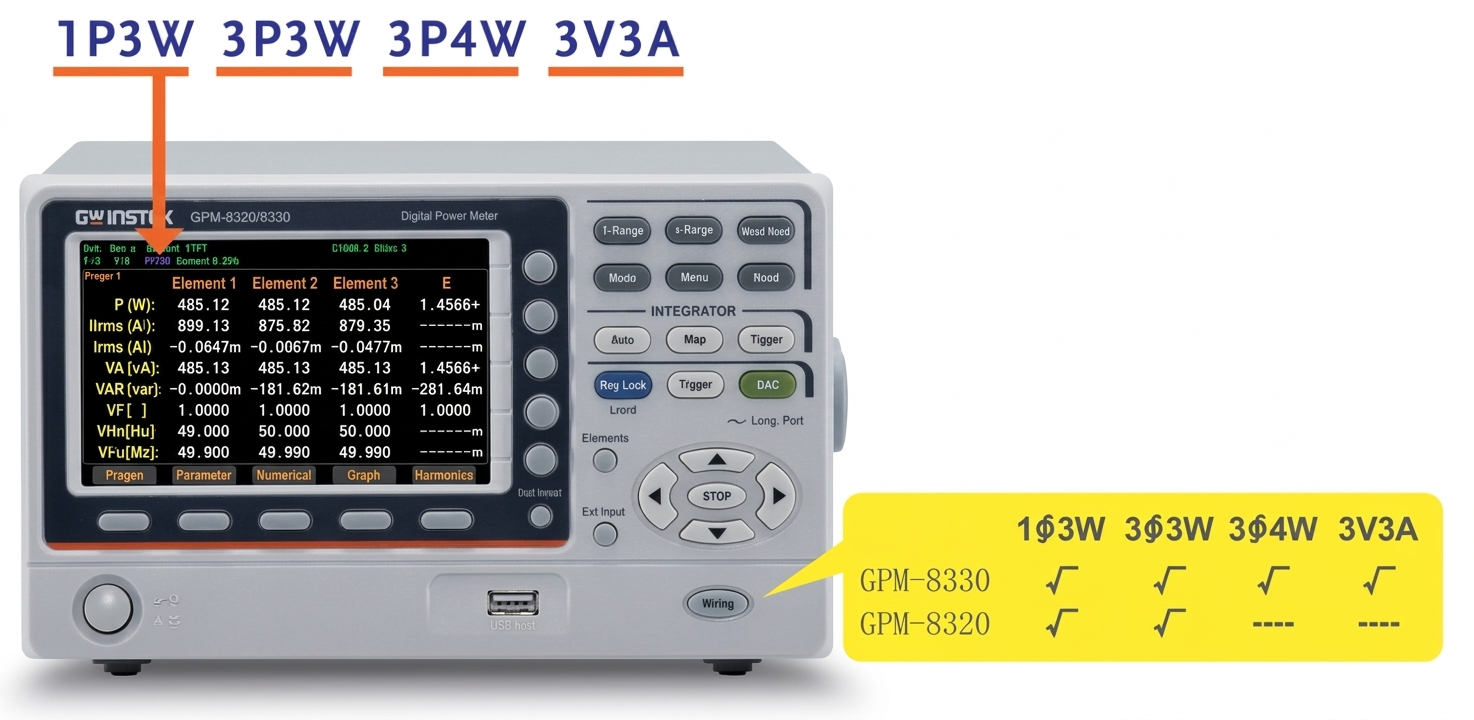

GPM-8320-60/GPM-8330-60은 다양한 입력 전압 구성 결선 모드(1P3W/3P3W/3P4W/3V3A)를 제공합니다. 사용자는 특정 결선 방식에 대한 파라미터를 측정하고 효율을 계산하기 위해 특정 요구 사항에 따라 결선 모드를 선택할 수 있습니다. 또한, 1000 V의 정격 입력 전압 및 60 A의 입력 전류에 대해 최소 1 A 전류 범위(해상도 0.1 mA), 0.1 mW의 전력 측정 해상도, 크레스트 팩터(Crest Factor) 3(반 범위의 경우 CF는 최대 6 또는 6A에 달함), 판독값의 0.1% + 범위의 0.05%에 해당하는 전압/전류/전력 측정 정밀도를 지원합니다.
사용자는 다양한 측정 모드(AC+DC/AC/DC/V-MEAN)를 선택하여 전력 측정을 위한 최대 25개의 관련 파라미터를 확인할 수 있습니다. 이러한 파라미터에는 전압(Vrms/Vac/Vdc/Vmn/V+pk/V-pk), 전류(Irms/Iac/Idc/I+pk/I-pk), 주파수(VHz/IHz), 전력(P/ P+pk/ P-pk), 크레스트 팩터(CFV/CFI), 피상 전력(VA), 무효 전력(VAR), 역률(PF), 위상각(DEG), 전고조파 왜곡률(THDV/THDI), 최대 전류 비율(MCR) 및 수학(MATH) 계산 기능이 포함됩니다. 따라서 전기 및 전자 제품의 소비 전력을 측정하기 위한 최적의 범위와 정밀도 지원을 제공합니다.
한눈에 보는 다채로운 디스플레이: 직관적인 수치·파형 분석 모드
GPM-8320-60/GPM-8330-60은 TFT LCD 디스플레이의 장점을 효과적으로 활용하여 파라미터 측정 결과를 수치 및 그래픽 형식 모두로 제공합니다. 수치 표시 관점에서는 일반 모드와 멀티 모드를 제공합니다. 일반 모드는 4개의 탭(page1~page4)을 포함하며, 각 탭은 10개의 측정 파라미터(메인 측정 2개 + 모니터링 측정 8개)를 표시할 수 있습니다. 사용자는 이 파라미터들을 자유롭게 조합하여 다양한 모듈의 측정 결과를 표시할 수 있습니다. 멀티 모드는 3개 모듈의 측정 결과를 동시에 표시할 수 있어 불평형 3상과 같이 모듈 간 측정 차이를 비교하는 데 특히 적합합니다. 이 모드 역시 4개의 탭을 제공하며 각 탭은 8개의 측정 파라미터를 표시할 수 있습니다.
그래픽 표시 관점에서는 전압, 전류, 전력 파라미터를 파형 형식으로 표시하는 간이 오실로스코프 모드를 제공합니다. 수평 스케일 조절이 가능하며(설정된 데이터 갱신율에 따라 50 μs/div ~ 10 ms/div), 3가지 파형 관찰 배율을 제공합니다. 고조파 측정 시 각 차수별 고조파 측정 결과를 막대그래프로 표시할 수 있으며, 특정 관찰 차수를 지정할 수 있습니다. 또한 각 차수별 고조파에 대한 모든 관련 값(전압/전류/전력 전압 왜곡률/전류 왜곡률/전력 왜곡률/전압 위상각/전류 위상각)을 완벽하게 기록하고 제시할 수 있어, 공정 테스트에서의 정밀도 및 명확한 판독성 요구를 만족할 뿐만 아니라 연구 개발, 설계 및 품질 검증을 위한 다양한 측정 응용 요구를 충족합니다.
고전압·대전류 분석부터 데이터 로깅까지: 스마트한 보조 측정 메커니즘
GPM-8320-60/GPM-8330-60은 보조 측정을 위한 포괄적인 메커니즘과 기능을 갖추고 있습니다. 고전압 측정이 필요한 애플리케이션의 경우 외부 계전기(VT)와 함께 사용할 수 있는 VT 비율 설정 기능을 제공합니다. 대전류 측정의 경우 전압 출력형인지 전류 출력형인지 등 변류기(CT)의 유형에 따라 달라집니다. 전류 출력형인 경우 장비 후면 패널에 직접 연결하고 CT 비율 설정을 사용하여 측정할 수 있습니다. 전압 출력형인 경우 GPM-8320-60/GPM-8330-60에서 제공하는 외부 전류 센서 입력 단자(EXT1/EXT2)를 통해 측정할 수 있습니다

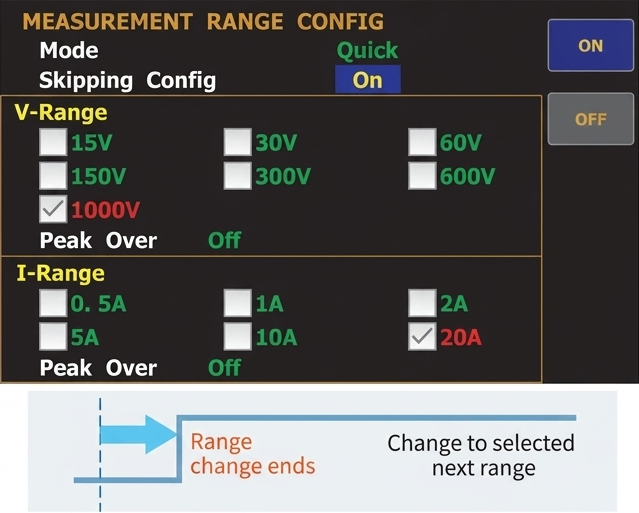

자동 레인지 전환은 레인지 전환에 소요되는 불필요한 시간을 줄이기 위해 필요한 레인지로 맞춤 설정할 수 있습니다. 10,000개의 데이터 로그를 저장할 수 있는 내부 메모리는 GPM-8320-60/8330-60이 설정한 업데이트 속도 또는 향후 분석을 위한 사용자 정의 시간 간격으로 측정 데이터를 저장할 수 있습니다.
다양한 통신 인터페이스와 디지털 I/O를 통한 유연한 데이터 수집 및 원격 제어
데이터 수집 및 저장 측면에서 GPM-8320-60/GPM-8330-60은 RS-232C/USB 장치(가상 COM)/LAN 또는 옵션인 GPIB를 포함한 다양한 통신 인터페이스를 제공합니다. 사용자는 자신의 습관이나 기존 시스템 인터페이스에 맞추어 측정 결과를 읽어오는 프로그램을 작성할 수 있습니다. 전면 패널의 USB 호스트는 화면 캡처, 내부 데이터 로깅 및 프로그래밍 펌웨어 업데이트를 지원합니다.
외부 신호 제어나 데이터 레코더를 이용한 데이터 기록이 필요한 사용자를 위해 GPM-8320-60/GPM-8330-60은 옵션인 Digital I/O (DA12) 인터페이스(공장 출하 시 설치 필수)도 제공하며, 이를 PLC나 데이터 레코더와 같은 외부 컨트롤러에 연결하여 자동화된 측정이나 장기간의 기록 응용 요구를 충족할 수 있습니다.
주요 특징 (FEATURES)
- • 5인치 TFT LCD Display
- • 전압/전류 메터 측정 주파수 대역폭: DC, 0.1Hz ~ 100kHz
- • 최대 60 A 직접 전류 입력
- • 파형 표시: V (전압), I (전류), P (전력)
- • 왜곡파 전류/전압 측정: 크레스트 팩터(CF)=3일 때 풀 레인지, CF=6 (또는 6A)일 때 하프 레인지
- • IEC 61000-4-7 고조파 측정 규격 충족 (50/60Hz)
- • 결선 선택 버튼 (1P3W, 3P3W, 3P4W, 3V3A)
- • 최대 50차수까지의 고조파 측정 및 분석
- • 적산 모드를 위한 자동 레인지(Auto Ranging) 기능
- • USB 호스트를 통한 화면 캡처 지원
- • 외부 전류 센서 입력 제공 (EXT1/EXT2)
- • 표준 인터페이스: RS-232C, USB Device/Host, LAN
- • 옵션 인터페이스: GPM-DA12 - GPIB + Digital I/O (공장 출하 시 설치 전용)

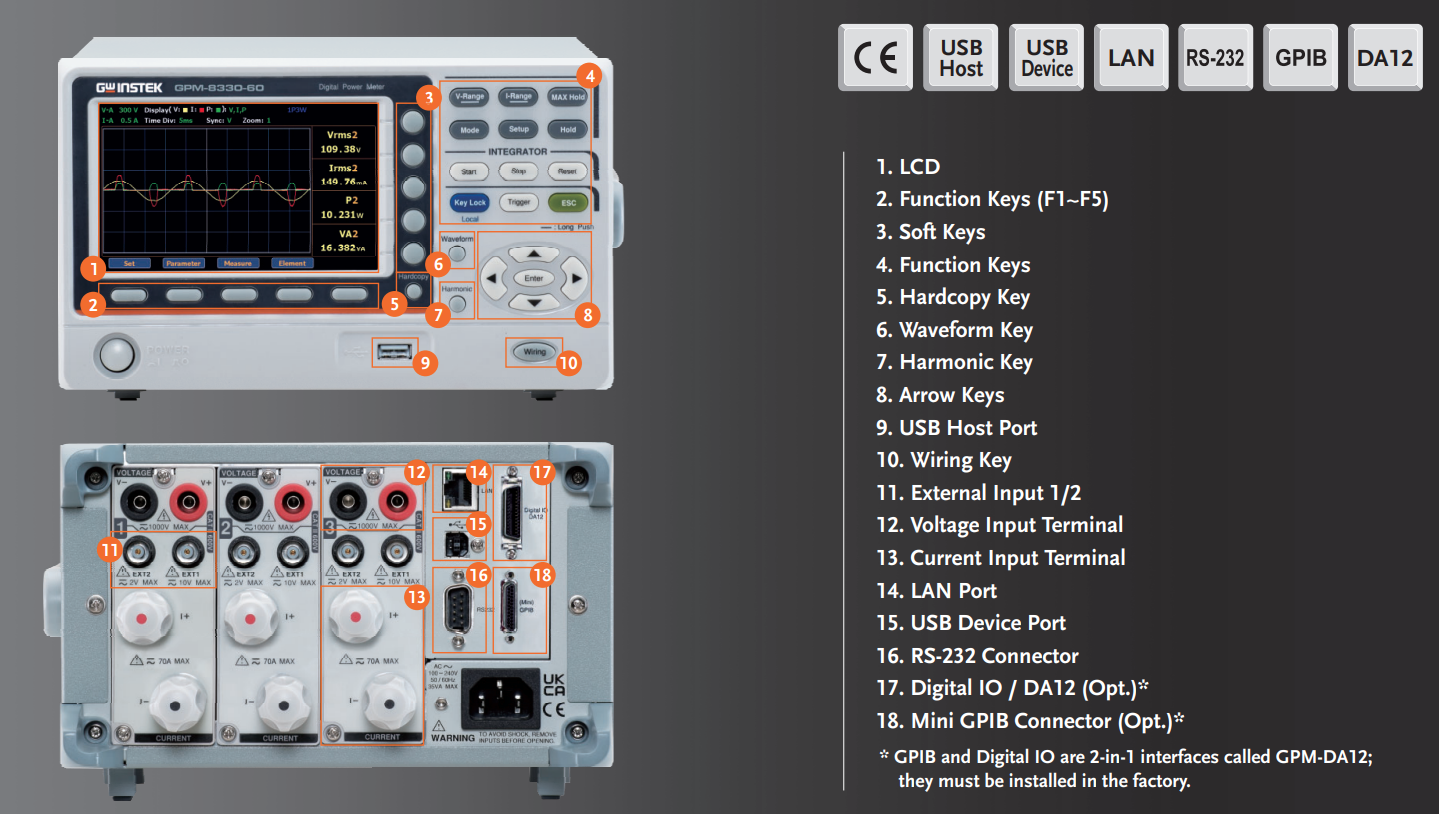

| 전면 패널 인터페이스 | 후면 패널 인터페이스 |
|---|---|
| 1. LCD 디스플레이 | 11. 외부 입력 1/2 |
| 2. 기능 키 (F1~F5) | 12. 전압 입력 단자 |
| 3. 소프트 키 | 13. 전류 입력 단자 |
| 4. 기능 키 | 14. LAN 포트 |
| 5. 화면 캡처(하드카피) 키 | 15. USB 디바이스 포트 |
| 6. 파형 키 | 16. RS-232 커넥터 |
| 7. 고조파 키 | 17. *디지털 I/O / DA12 (옵션) |
| 8. 화살표(방향) 키 | 18. *미니 GPIB 커넥터 (옵션) |
| 9. USB 호스트 포트 | - |
| 10. 결선(와이어링) 키 | - |
*GPIB 및 디지털 I/O는 GPM-DA12라 불리는 2-in-1 인터페이스로, 공장 출하 시 설치되어야 합니다.

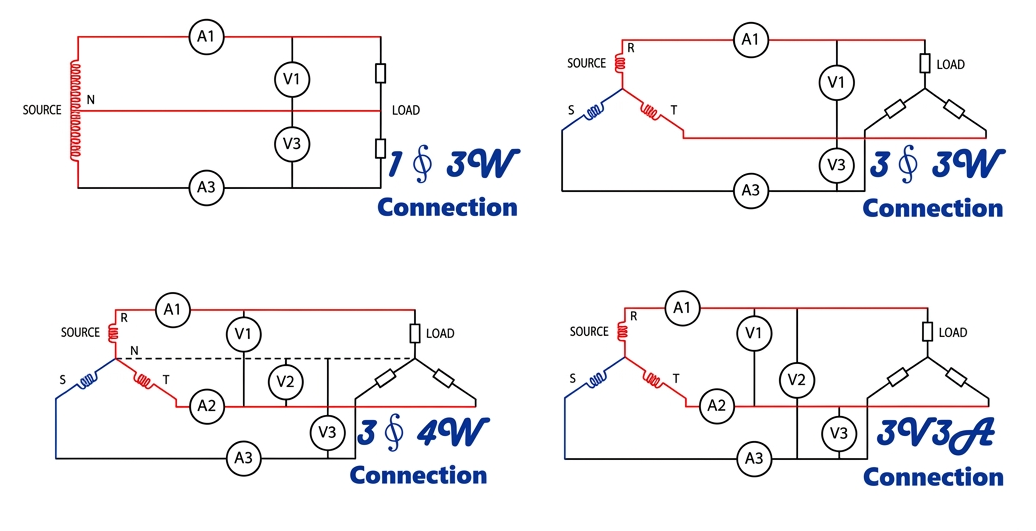

GPM-8320-60/8330-60은 다양한 입력 전압 구성 결선 모드(1P3W/3P3W/3P4W/3V3A)를 제공합니다. 사용자는 특정 결선 방식에 대한 파라미터를 측정하고 효율을 계산하기 위해 특정 요구사항에 따라 결선 모드를 선택할 수 있습니다.

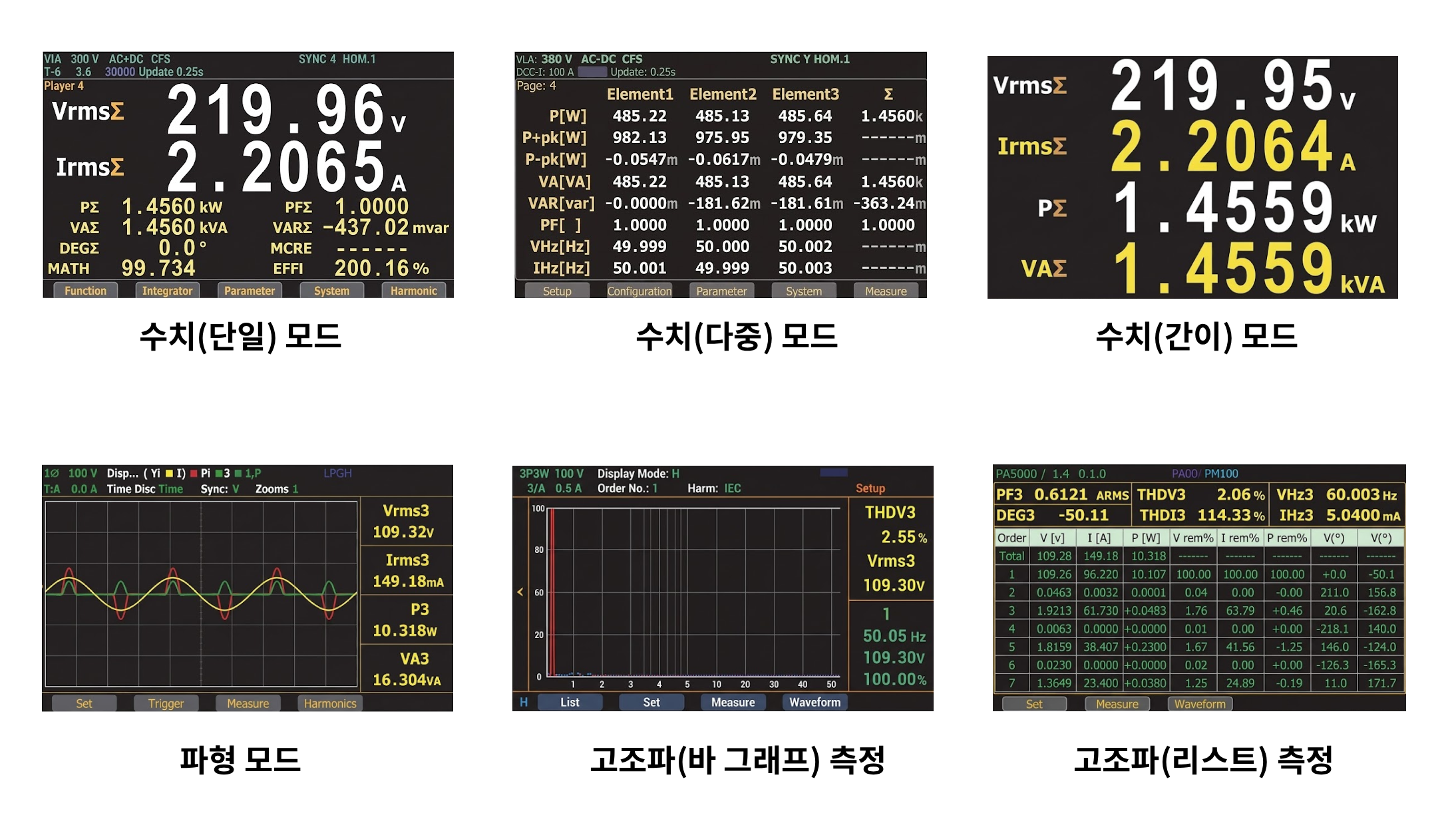

GPM-8320-60/GPM-8330-60은 수치 및 그래픽의 두 가지 디스플레이 모드를 제공하여 사용자가 측정의 이점을 극대화할 수 있도록 돕습니다. 수치 모드에는 단일 및 다중의 두 가지 옵션이 있습니다. 단일 모드에서는 모듈의 측정 설정으로 맞춤화할 수 있는 4개의 탭이 제공되며, 각 탭은 최대 10개의 측정 파라미터(메인 2개, 서브 8개)를 표시할 수 있습니다. 다중 모드에서도 4개의 탭이 제공되며, 사용자는 3개의 서로 다른 모듈에서 동일한 8개 측정 파라미터를 동시에 관찰할 수 있습니다.
두 모드의 파라미터는 필요에 따라 배치 및 맞춤 설정할 수 있으며, 선택된 탭에 관계없이 처음 4개 파라미터만 표시하는 간이 모드도 이용 가능합니다. 그래픽 모드에는 전압, 전류, 전력의 3가지 파라미터 파형을 표시하는 간이 오실로스코프 기능이 있습니다. 수평 스케일은 조절 가능하며(설정된 데이터 갱신율에 따라 50 μs/div ~ 10 ms/div), 3가지 파형 관찰 배율을 제공합니다. 고조파 측정 시 각 차수의 고조파 측정 결과를 막대그래프로 표시할 수 있으며, 특정 관찰 차수를 지정할 수 있습니다. 또한 각 차수별 고조파에 대한 모든 관련 값(전압/전류/전력 전압 왜곡률/전류 왜곡률/전력 왜곡률/전압 위상각/전류 위상각)을 완벽하게 기록하고 제시할 수 있습니다.
GPM-8320-60/GPM-8330-60은 전압, 전류, 주파수, 유효 전력, 피상 전력, 무효 전력, 역률, 크레스트 팩터, 전고조파 왜곡률 등 다양한 측정 항목을 제공하며 최대 전류 비율까지 측정할 수 있습니다.

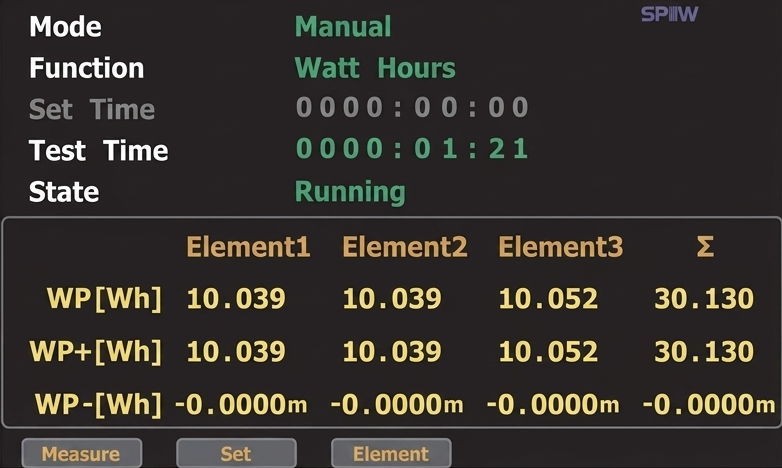

또한 GPM-8320-60/GPM-8330-60에는 피측정기(DUT)에 특화된 전력 또는 전류 시간 적산 측정 기능이 탑재되어 있습니다. 사용자가 일정 시간을 설정하여 이 시간 동안의 순시 전력 적산을 수행한 다음, 시간으로 나누어 피측정기의 평균 전력을 얻을 수 있습니다. 나아가 적산 측정 중 GPM-8320-60/GPM-8330-60은 서로 다른 시간대에서 발생하는 피측정기의 전력 변화에 대응하여 가장 완벽한 적산 결과를 얻을 수 있도록 자동 레인지 전환 기능을 지원합니다.
| 측정 항목 (Measurement Items) | 기호 및 심볼 (Symbols) |
|---|---|
| 전압 (Voltage) | Vrms, V+pk, V-pk, Vac*, Vdc*, Vmn* |
| 전류 (Current) | Irms, I+pk, I-pk, Iac*, Idc* |
| 전력 (Power) | P, P+pk, P-pk, VA, VAR |
| 역률 (Power Factor) | PF |
| 파고율 / 크레스트 팩터 (Crest Factor) | CFV, CFI |
| 위상각 (Phase Angle) | DEG |
| 주파수 (Frequency) | VHz, IHz |
| 전고조파 왜곡률 (Total Harmonic Distortion) | THDV, THDI |
| 수학적 연산 (Mathematical Computation) | MATH |
| 최대 전류비 (Maximum Current Ratio) | MCR |
| 적산 (Integration) | WP, WP+, WP-, q, q+, q-, Vac, Iac |
*: 특정 측정 모드에서만 적용되며 선택 가능합니다.

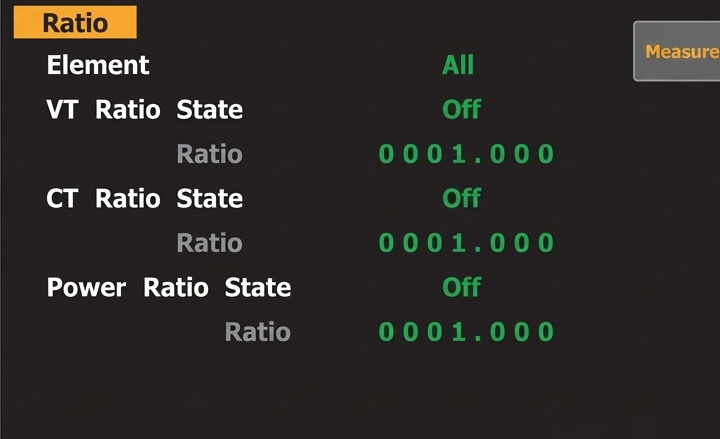

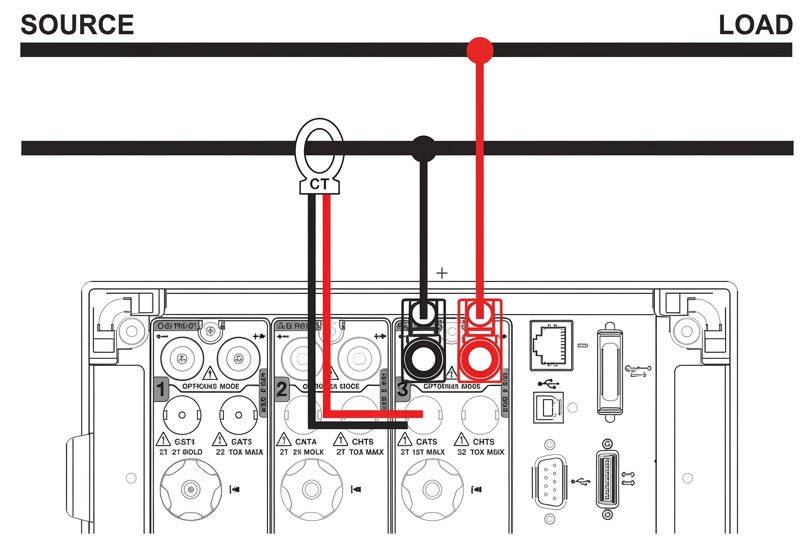

측정 지원 측면에서 GPM-8320-60/GPM-8330-60은 매우 우수한 성능을 발휘합니다. 먼저, 고전압/고전력 측정에서는 감쇠율을 실제 값으로 복원할 수 있는 전압/전력 비율 설정이 제공됩니다. 대전류 측정의 경우 최대 60 A 전류 측정의 직접 입력 외에도 전류 비율 설정과 외부 전류 센서 단자(EXT1/EXT2)를 제공하여 전류 센서나 전압 출력형 변류기를 연결할 수 있으므로, 60 A 이상의 대전류 측정이 더욱 편리해집니다.
또한 GPM-8320-60/GPM-8330-60은 저장/불러오기를 위한 패널 설정 4세트와 최대 10,000개의 측정값을 저장할 수 있는 메모리를 제공합니다. 측정 저장 기능은 추후 분석을 위해 설정된 갱신율 또는 사용자 정의 시간 간격으로 측정 결과를 기록할 수 있습니다. 전면 패널의 USB 호스트는 화면 캡처, 측정값 저장 및 펌웨어 업데이트를 지원합니다.

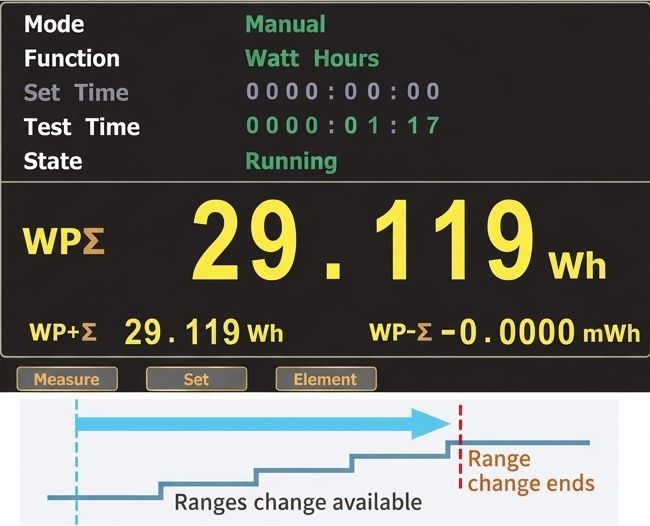

GPM-8320-60/GPM-8330-60은 적산 측정을 위한 자동 레인지 전환 모드를 제공하여, 사용자가 적산 기간의 시작부터 끝까지 피측정기 전력 변화의 총값을 계산할 수 있도록 합니다. 또한 맞춤 설정이 가능한 레인지 전환 메커니즘도 지원합니다. 사용자는 원하는 레인지를 선택할 수 있어 레인지 전환 시 손실되는 시간을 줄일 뿐만 아니라 테스트 프로세스의 속도를 높일 수 있습니다.
GPM-8320-60/GPM-8330-60은 RS-232/USB/LAN/GPIB(옵션)를 포함한 포괄적이고 다양한 통신 인터페이스 세트를 제공하므로, 사용자가 명령어 세트를 통해 원격 제어하고 측정 결과를 수집하여 컴퓨터 소프트웨어를 프로그래밍하기에 적합합니다.

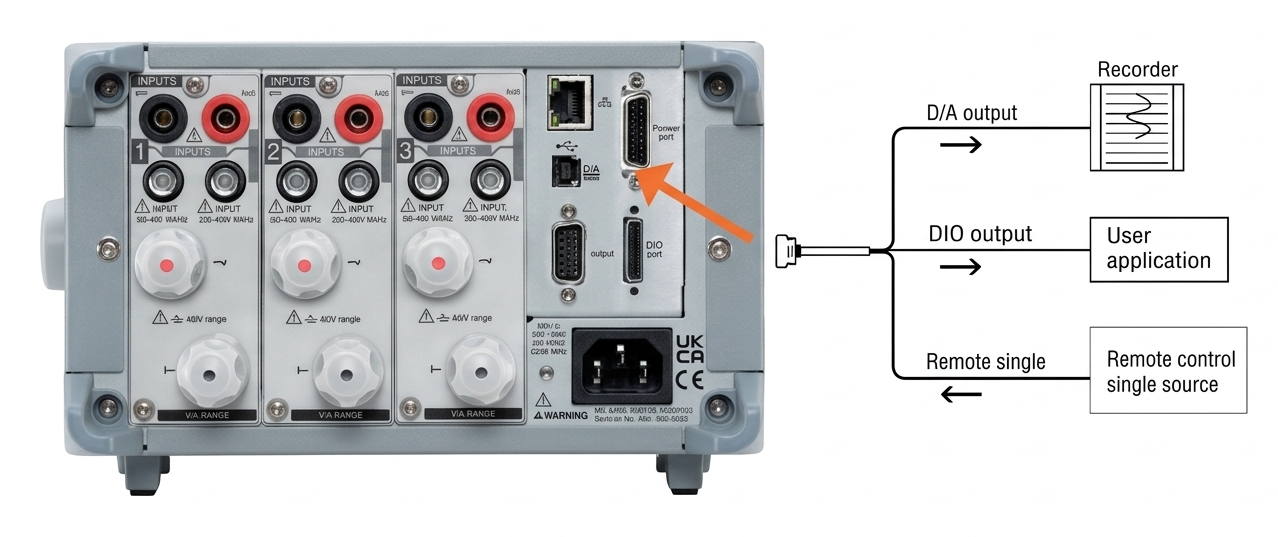

옵션인 Digital I/O (DA12) 인터페이스는 사용자 설정에 따라 외부 제어, DA12 출력, 사용자 정의 출력 등 3가지 모드를 제공합니다. 외부 제어 모드로 설정하면 사용자는 외부 신호를 통해 적산 측정 기능을 활성화, 중지, 트리거 또는 리셋할 수 있습니다. DA12 출력 모드로 설정하면 사용자는 제공된 17개의 측정 파라미터 중에서 12개의 측정 파라미터 값(적산 측정 결과 포함)을 정의하여 고정 범위(풀 스케일 + 5 V) 또는 수동 범위(풀 스케일 ± 5 V)로 출력하고 데이터 레코더와 연동하여 결과를 수신할 수 있습니다. 사용자 정의 출력 모드로 설정하는 경우 통신 인터페이스와 함께 사용해야 하며, 각 정의된 핀의 동작은 명령어를 통해 제어됩니다.
| GPM-8320 / GPM-8330 제품 사양 (SPECIFICATIONS) | ||
|---|---|---|
| 1. 입력 (INPUT) | ||
| 입력 타입 | 전압 (Voltage) | 저항 분압기를 통한 플로팅 입력 |
| 전류 (Current) | 션트를 통한 플로팅 입력 | |
| 측정 레인지 | 전압 (Voltage) | 15V, 30V, 60V, 150V, 300V, 600V, 1000V |
| 전류 (직접 입력) | 0.5A, 1A, 2A, 5A, 10A, 20A | |
| 전류 (센서 입력) | EXT 1: 2.5 V, 5 V, 10 V ; EXT 2: 50 mV, 100 mV, 200 mV, 500 mV, 1 V, 2 V | |
| 입력 임피던스 | 전압 / 전류 직접 입력 | 전압 입력 저항: 약 2 MΩ ; 전류 입력 저항: 약 5 mΩ |
| 센서 (EXT 1) | 입력 저항: 약 100 kΩ (레인지 2.5V ~ 10V) | |
| 센서 (EXT 2) | 입력 저항: 약 20 kΩ (레인지 50mV ~ 2V) | |
| 연속 최대 허용 입력 | 전압 | 피크 값 1.5kV 또는 RMS 값 1kV 중 작은 값 |
| 전류 (0.5A ~ 20A 레인지) | 피크 값 100A 또는 RMS 값 30A 중 작은 값 | |
| 센서 입력단 | 정격 레인지의 5배 이하의 피크 값 | |
| 대역폭 / 동상 전압 | 기본 입력 규격 | 대역폭: DC, 0.1 Hz ~ 100kHz ; 연속 최대 동상 전압: 600 Vrms, CAT II |
| 필터 | 라인 / 주파수 필터 | 라인 필터: OFF 또는 ON (차단 주파수 500 Hz) ; 주파수 필터: OFF 또는 ON (차단 주파수 500 Hz) |
| A/D 컨버터 | 변환 속도 / 분해능 | 전압 및 전류 입력 동시 변환; 분해능 16비트; 최대 변환 속도 약 300kHz |
| 디스플레이 갱신 주기 | 갱신 속도 | 데이터 갱신 주기 100ms 시 10개 수치 항목은 200ms ; Matrix 및 All Items 설정 시 500ms ; 파형 갱신 주기는 약 1초 |
| 2. 전압 및 전류 정확도 (VOLTAGE AND CURRENT ACCURACY) | ||
| 요구 조건 | 측정 환경 | 23 ± 5 °C, 30~75% RH, 정현파 파고율(CF)=3, 동상 전압 0V, 5자리 표시, 200Hz 이하 측정 시 주파수 필터 ON, 30분 워밍업 후 영점 보정, 갱신 주기 250ms |
| 기본 정확도 | DC / 0.1 Hz ≤ f < 45 Hz | ±(읽기 값의 0.1% + 레인지의 0.2%) |
| 45 Hz ≤ f ≤ 66 Hz | ±(읽기 값의 0.1% + 레인지의 0.05%) | |
| 66 Hz < f ≤ 1 kHz | ±(읽기 값의 0.1% + 레인지의 0.2%) | |
| 1 kHz < f ≤ 10 kHz | ±(0.07 × f)% of reading + 0.3% of range (f: kHz) | |
| 10 kHz < f ≤ 100 kHz | ±(읽기 값의 0.5% + 레인지의 0.5%) ± [{0.04 × (f - 10)}% of reading] (750V 초과 전압의 30k~100kHz 대역은 참고용) | |
| 온도 계수 가산 | 5 ~ 18 °C 또는 28 ~ 40 °C 범위 내에서 읽기 값의 ±0.03%/°C 추가 가산 | |
| 필터 및 CF 추가 오차 | 라인 필터 / 파고율 | 라인 필터 ON: 45~66 Hz에서 0.3% 추가, <45 Hz에서 0.1% 추가 ; 파고율 6 또는 6A 설정 시 레인지 오차 2배 적용 ; 갱신 주기 100ms 및 Auto 시 0.1Hz~1kHz 대역에 0.05% 추가 |
| 영점 보정/레인지 변경 후 온도 변화 영향 오차 |
DC 전압 / 전류 직접 입력 | DC 전압: 레인지의 0.02%/°C 가산 ; DC 전류(0.5A~20A): 500 μA/°C 가산 (5mA~200mA 레인지: 5 μA/°C) |
| 외부 전류 센서 입력 | EXT1: 1 mV/°C 가산 ; EXT2: 50 μV/°C 가산 | |
| 3. 유효 전력 정확도 (ACTIVE POWER ACCURACY) | ||
| 유효 전력 정확도 (역률 PF = 1 기준) |
DC | ±(읽기 값의 0.1% + 레인지의 0.2%) |
| 0.1 Hz ≤ f < 45 Hz | ±(읽기 값의 0.3% + 레인지의 0.2%) | |
| 45 Hz ≤ f ≤ 66 Hz | ±(읽기 값의 0.1% + 레인지의 0.05%) | |
| 66 Hz < f ≤ 1 kHz | ±(읽기 값의 0.2% + 레인지의 0.2%) | |
| 1 kHz < f ≤ 10 kHz | ±(0.1% of reading + 0.3% of range) ± [{0.067 × (f - 1)}% of reading] (f: kHz) | |
| 10 kHz < f ≤ 100 kHz | ±(0.5% of reading + 0.5% of range) ± [{0.09 × (f - 10)}% of reading] (f: kHz) | |
| 역률의 영향 | 역률(λ) = 0 일 때 | 45 Hz ≤ f ≤ 66 Hz 범위에서 S의 ±0.1% ; 최대 100 kHz까지 S의 ±{(0.1 + 0.15 × f)%} (f: kHz, 참고 데이터) |
| 0 < λ < 1 일 때 (Φ: 위상각) | (전력 읽기 값) × [전력 읽기 오차% + 전력 레인지% × (전력 레인지 / 표시된 피상 전력 값) + {tanΦ × (λ = 0일 때의 영향)%}] | |
| 연산 정확도 | 피상 전력 S / 무효 전력 Q | S 정확도: 전압 정확도 + 전류 정확도 ; Q 정확도: S 정확도 + (√(1.0004 - λ²) - √(1 - λ²)) × 100% |
| 역률 λ 정확도 | ±[(λ - λ/1.0002) + |cosΦ - cos{Φ + sin⁻¹(λ=0일 때 영향%/100)}|] ± 1 dgt (정격 입력 시) | |
| 위상차 Φ 정확도 | ±[|Φ - cos⁻¹(λ/1.0002)| + sin⁻¹(λ=0일 때 영향%/100)] ± 1 dgt (정격 입력 시) | |
| 4. 측정 방식 및 오토 레인지 (MEASUREMENTS & AUTO RANGE) | ||
| 기본 측정 제원 | 측정 방식 / 결선 | 디지털 샘플링 방식 ; 파고율(CF) 3 또는 6 (6A) ; 단상 2선식 (1P2W) ; 수동 또는 오토 레인지 선택 |
| 오토 레인지 동작 조건 | 상향 (Range UP) |
• CF=3: Vrms/Irms가 레인지의 130% 초과 또는 Vpk/Ipk가 레인지의 300% 초과 시 • CF=6: Vrms/Irms가 레인지의 130% 초과 또는 Vpk/Ipk가 레인지의 600% 초과 시 • CF=6A: Vrms/Irms가 레인지의 260% 초과 또는 Vpk/Ipk가 레인지의 600% 초과 시 |
| 하향 (Range DOWN) |
• Vrms/Irms가 레인지의 30% 이하이고 바로 아래 레인지의 125% 이하일 때 • 단, Vpk/Ipk 피크치가 현재 레인지의 300%(CF=6 및 6A는 600%) 미만이어야 함 |
|
| 표시 모드 / 동기 소스 | 모드 전환 | 표시: Vrms, VOLTAGE MEAN, AC, DC 전환 ; 동기 소스: 전압, 전류, Auto Update Rate 시 전압/전류 중 선택 ; 라인 필터 500Hz |
| 측정 파라미터 | 전체 측정 항목 (25종) | Vrms, Vmn, Vdc, Vac, V+pk, V-pk, Irms, Idc, Iac, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI, MCR, MATH |
| 5. 주파수 측정 및 적산 (FREQUENCY & INTEGRATION) | ||
| 주파수 측정 | 측정 항목 / 레인지 | 전압 및 전류 ; 6가지 타입 자동 전환 (100mHz ~ 100 kHz) ; 주파수 필터: OFF/ON (500Hz) |
| 갱신 주기별 측정 범위 | 0.1s: 20Hz~100kHz ; 0.25s: 10Hz~100kHz ; 0.5s: 5Hz~100kHz ; 1s: 2.0Hz~100kHz ; 2s: 1.0Hz~100kHz ; 5s: 0.5Hz~100kHz ; 10s: 0.2Hz~100kHz ; 20s: 0.1Hz~100kHz ; Auto: 0.1Hz~100kHz (타임아웃 설정에 따라 하한 제한) | |
| 주파수 정확도 | ±(읽기 값의 0.06%) (입력 신호 레벨이 레인지의 30% 이상 시 / CF=6, 6A는 60% 이상) | |
| 적산 (Integration) | 동작 모드 / 타이머 | 수동(Manual), 표준(Standard), 반복(Repetitive) 적산 모드 ; 타이머: 0시간 00분 00초 ~ 9999시간 59분 59초 (±0.02%) |
| 정확도 | ±(전력 정확도 또는 전류 정확도 + 읽기 값의 0.1%) (고정 레인지 기준) | |
| 레인지 및 원격 제어 | 적산에 대해 오토 레인지 또는 고정 레인지 지원 ; 외부 원격 신호로 시작, 정지, 리셋 조작 가능 (옵션) | |
| 6. 고조파 측정 (HARMONIC MEASUREMENT - IEC 61000-4-7) | ||
| 기본 제원 | 측정 항목 / 방식 | 전압, 전류, 전력 ; 영교차 동시 계산 방식 (Zero-cross) ; 주파수 범위: 10 Hz ~ 1.2 kHz |
| 분석 차수 및 FFT 길이 | 4096 포인트 (50/60Hz 규격) |
• 45 Hz ~ 55 Hz: 샘플링 f×512, 윈도우 폭 10, 분석 차수 상한: 50차수 • 54 Hz ~ 66 Hz: 샘플링 f×512, 윈도우 폭 12, 분석 차수 상한: 50차수 (갱신 주기 0.5초 초과 시 자동 전환) |
| 1024 포인트 (기타 대역) |
• 10 ~ 67 Hz: f×1024, 윈도우 1, 50차수 ; 67 ~ 150 Hz: f×512, 윈도우 2, 32차수 • 150 ~ 300 Hz: 16차수 ; 300 ~ 600 Hz: 8차수 ; 600 ~ 1200 Hz: 4차수 |
|
| 고조파 측정 정확도 | 주파수별 정밀도 |
• 10 Hz ≤ f < 45 Hz: 전압/전류 ±(0.15% rdg + 0.35% rng), 전력 ±(0.35% rdg + 0.50% rng) • 45 Hz ≤ f < 440 Hz: 전압/전류 ±(0.15% rdg + 0.35% rng), 전력 ±(0.25% rdg + 0.50% rng) • 440 Hz ≤ f < 1.2 kHz: 전압/전류 ±(0.20% rdg + 0.35% rng), 전력 ±(0.40% rdg + 0.50% rng) |
| 7. D/A 출력 및 원격 제어 신호 (OPTIONS) | ||
| D/A 출력 사양 | 전압 및 채널 수 | 각 정격 값에 대해 ±5 V FS (최대 약 ±7.5 V) ; 출력 채널 수: 12개 ; 분해능: 16비트 |
| 출력 항목 | 채널별 설정 가능: V, I, P, VA, VAR, PF, DEG, VHZ, IHZ, Vpk, Ipk, WP, WP±, q, q±, Off | |
| 정확도 / 부하 | ±(각 측정 항목 정확도 + FS의 0.2%) (FS=5V) ; 최소 부하: 100 kΩ ; 온도 계수: FS의 ±0.05%/°C | |
| 원격 제어 입출력 신호 | I/O 사양 | 입력: EXT HOLD, EXT TRIG, EXT START, EXT STOP, EXT RESET ; 출력: INTEG BUSY (TTL 레벨, 부논리, 하강 에지) |
| 8. 일반 사항 (GENERAL SPECIFICATIONS) | ||
| 기준 사양 조건 | 보증 조건 | 온도: 23 °C ± 5 °C ; 습도: < 80% RH (비응축) ; 1년 교정 주기 ; 워밍업: 30분 이상 ; 표준 정현파, 역률=1, 파고율=3, 제로 동상 전압 |
| 동작 및 보관 환경 | 환경 규격 |
동작: 0 ~ 40 °C (30~40°C 시 <70% RH, >40°C 시 <50% RH 비응축), 실내 전용, 고도 <2000m, 오염도 2 보관: -40 ~ 70 °C (습도: <90% RH 비응축) |
| 전원 공급 및 크기 | 물리적 제원 | 전원: AC 100-240V, 50-60Hz ; 최대 소비 전력: 35VA ; 크기: 220(W) × 132(H) × 402.5(D) mm (범퍼 제외) ; 중량: 약 3.85kg |
기본 액세서리
- 전원 코드 x 1, 단자 커버 GPM-002 x 1
- GPM-8320-60: 테스트 리드 GTL-209 x 2, 테스트 리드 GTL-212A x 2
- GPM-8330-60: 테스트 리드 GTL-209 x 3, 테스트 리드 GTL-212A x 3
- DA12 케이블 GTL-214 (GPM-DA12가 장착된 GPM-8320-60/8330-60용)
옵션
- GPM-DA12 : GPIB+DA12 인터페이스 (케이블 GTL-214 포함)
Note : 이 옵션은 2-in-1 인터페이스이며 공장에서 장착해야 합니다.
옵션 액세서리
- GCP-300 : 전류 프로브 (외부 입력, EXT2 연결에 적합)
- GTL-209 : 테스트 리드, 바나나 단자-나선선(Bare-wire), 약 1000 mm
- GTL-212A : 테스트 리드, O형 단자-나선선(Bare-wire), 약 1000 mm
- GTL-214 : DA12 케이블, 약 1000 mm
- GTL-232 : RS-232 케이블, 9핀 F-F 타입, 컴퓨터용 널 모뎀, 약 2000 mm
- GTL-246 : USB 케이블, A-B 타입, 약 1200 mm
- GTL-258 : GPIB 케이블, 25핀 마이크로-D 연결, 약 1900 mm
- GRA-452 : 랙 마운트 키트 (19" 3U)
|
주문 정보 |
||||
|
GPM-8320-60 |
디지털 파워미터 (RS-232C /
USB Device & Host / LAN) |
|||
|
GPM-8320-60 with
GPM-DA12 |
디지털 파워미터 (RS-232C /
USB Device & Host / LAN 및 GPIB+DA12 옵션) |
|||
|
GPM-8330-60 |
디지털 파워미터 (RS-232C /
USB Device & Host / LAN) |
|||
|
GPM-8330-60 with
GPM-DA12 |
디지털 파워미터 (RS-232C /
USB Device & Host / LAN 및 GPIB+DA12 옵션) |
|||
|
|
|
|
||
|
기본 액세서리 |
||||
|
파워 코드×1, 포장 품목×1, |
||||
|
테스트 리드: Non-European:
GTL-104A×1 |
||||
|
테스트 리드: European:
GTL-204A×1 |
||||
|
옵션 |
||||
|
GPM-DA12 |
|
GPIB+DA12 인터페이스 (GTL-214 케이블 포함) |
||
|
*주의 : 이 옵션은 한 가지 옵션에 두 가지 인터페이스가 동시에 포함된 2-in-1 인터페이스이며, 공장 설치입니다. |
||||
|
GCP-300 |
|
전류 프로브 (외부 입력 단자, EXT2 연결에 적합) |
||
|
GTL-209 |
|
테스트
리드, 바나나 - 보통 전선, 약 1000 mm |
||
|
GTL-212A |
|
테스트
리드, O 타입 - 보통 전선, 약 1000 mm |
||
|
GTL-214 |
|
DA12 케이블, 약 1000 mm |
||
|
GTL-232 |
|
RS-232C 케이블, 9핀 암 - 9핀, null modem(컴퓨터와 직접 연결을 위한 직렬
케이블), 약 2000 mm |
||
|
GTL-246 |
|
USB 케이블, A-B 타입, 약 1200
mm |
||
|
GTL-258 |
|
GPIB 케이블, 25핀 Micro-D 연결부, 약
1900 mm |
||
|
GRA-452 |
|
랙
마운트 키트, 19인치 3U 사이즈 |
||
