GPM-8213

  • GWINSTEK
  • 벤치탑 AC 파워미터, GPM-8213
  • 디스플레이 : 4인치 TFT LCD
  • 입력 전압/전류 : 600Vrms/20Arms
  • 입력 전력 : 75mW~12kW
  • 입력 주파수 : DC/45Hz~6kHz
  • 인터페이스 : RS-232/USB/LAN, GPIB(옵션)
 온라인 견적요청
GPM-8213 디지털 파워 메터 상세 페이지

GPM-8213

디지털 파워 메터

GW Instek GPM-8213 파워 메터는 단상(1P/2W) AC 전원 공급 장치의 전력 측정을 위해 특별히 설계되었습니다. 4인치 TFT LCD, 5자리 측정 표시, 19가지 전력 측정 파라미터, 적분 측정 기능, 고정밀 전압/전류/전력 측정 성능, 전면/후면 패널 입력 단자 및 다양한 통신 포트를 포함한 강력한 기능을 통해 사용자에게 명확하고 편리하며 정확한 전력 측정을 제공합니다.

GPM-8213의 19가지 측정 파라미터 및 듀얼 디스플레이 모드

전압(Vrms/V+pk/V-pk), 전류(Irms/I+pk/I-pk), 주파수(VHz/IHz), 전력(P/P+pk/P-pk), 파고율(CFV/CFI), 피상 전력(VA), 무효 전력(VAR), 역률(PF), 위상각(DEG), 전고조파 왜곡률(THDV/THDI), 고정밀 전압/전류/전력 측정 성능(읽기 값: 0.1%, 레벨: 0.1%)을 포함하여 최대 19가지의 전력 측정 파라미터를 제공합니다.

TFT LCD의 장점은 심플 모드와 표준 모드로 효율적으로 배치되었습니다. 심플 모드는 제조 공정 테스트에서의 정확성과 명확성 요구사항을 충족하기 위해 기존 파워 메터의 4가지 측정 파라미터를 표시합니다. 표준 모드는 R&D, 설계 및 품질 검증의 다양한 측정 응용 요구사항을 충족하기 위해 표기 항목을 최대 8개 파라미터(주요 측정 2개 + 보조 측정 6개)로 확장합니다.

IEC 62301/EN 50564 대기 전력 테스트 지원 및 대전압/대전류 측정 기능

IEC 62301/EN 50564 대기 전력 소비 테스트가 필요한 피측정기(DUT)를 위해 GPM-8213은 DC~6kHz의 테스트 주파수 대역폭, 5mA의 최소 전류 레벨(해상도: 0.1uA), 전력 측정 해상도(최소 전류 및 전압 레벨에서 1uW, 최대 전류 및 전압 레벨에서 1mW), 파고율 3 달성(반개 범위 시 6 달성), 전고조파 왜곡률 측정(최소 13차 전력 고조파)을 포함하여 최적의 측정 지원을 제공합니다. 일반 전력 측정의 대전압/대전류 측정 애플리케이션의 경우, GPM-8213은 외부 변압기(PT) 또는 변류기(CT)와 조합할 수 있는 PT/CT 배율 기능을 제공하여 측정 요구사항을 충족합니다.

다양한 통신 인터페이스 지원을 통한 편리한 데이터 수집 및 자동 측정

데이터 수집 및 저장과 관련하여, 표준 RS-232C/USB 인터페이스(가상 COM)/LAN을 활용하여 프로그램을 편집하고 수집할 수 있으며, 사용자의 자동 테스트 시스템 요구사항에 맞춰 옵션 GPIB 인터페이스(제조사 설치)를 선택할 수 있습니다.

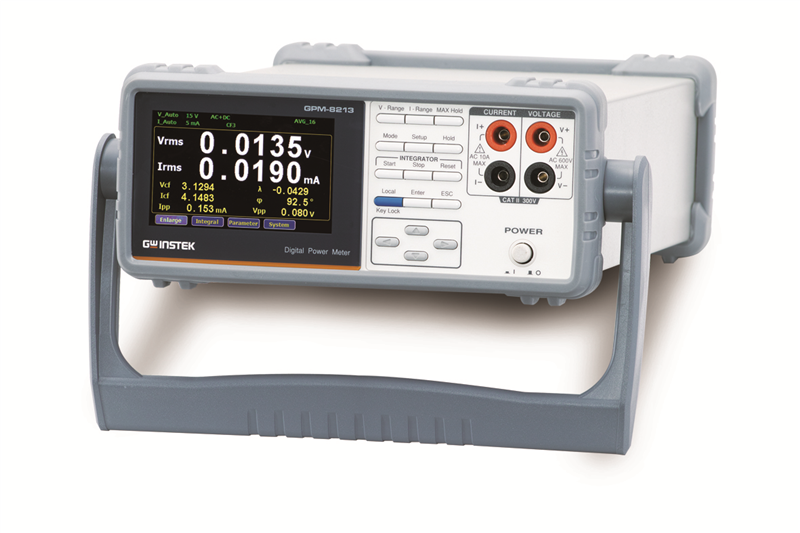

GPM-8213 시리즈 모델 외관
GPM-8213 시리즈 모델 외관

주요 특징 (FEATURES)

  • • 4인치 TFT LCD Display
  • • 기본 정확도: ±(읽기 값의 0.1% + 측정 범위의 0.1%)
  • • 두 가지 데이터 표시 모드
      표준 디스플레이: 주요 측정 항목 2개 + 보조 측정 항목 6개 표시
      심플 디스플레이: 4가지 서로 다른 측정 항목의 테스트 데이터 표시
  • • IEC 62301 전력 측정 요구사항 충족
      전압/전류 테스트 대역폭: DC ~ 6kHz
      와트(Watt) 해상도: 1mW
      전류 해상도: 0.1µA
      전류/전압 측정 시 왜곡 파형에 대해 파고율(CF)=3, 반개 측정 범위 시 CF=6 지원
      W·h 전력 대 시간 / A·h 전류 대 시간 적분 기능
      전고조파 왜곡률(THD) 측정
  • • 전면 패널 테스트 단자
  • • 표준 인터페이스: RS-232C, USB Device, LAN
  • • 옵션 테스트 피스처: GPM-001

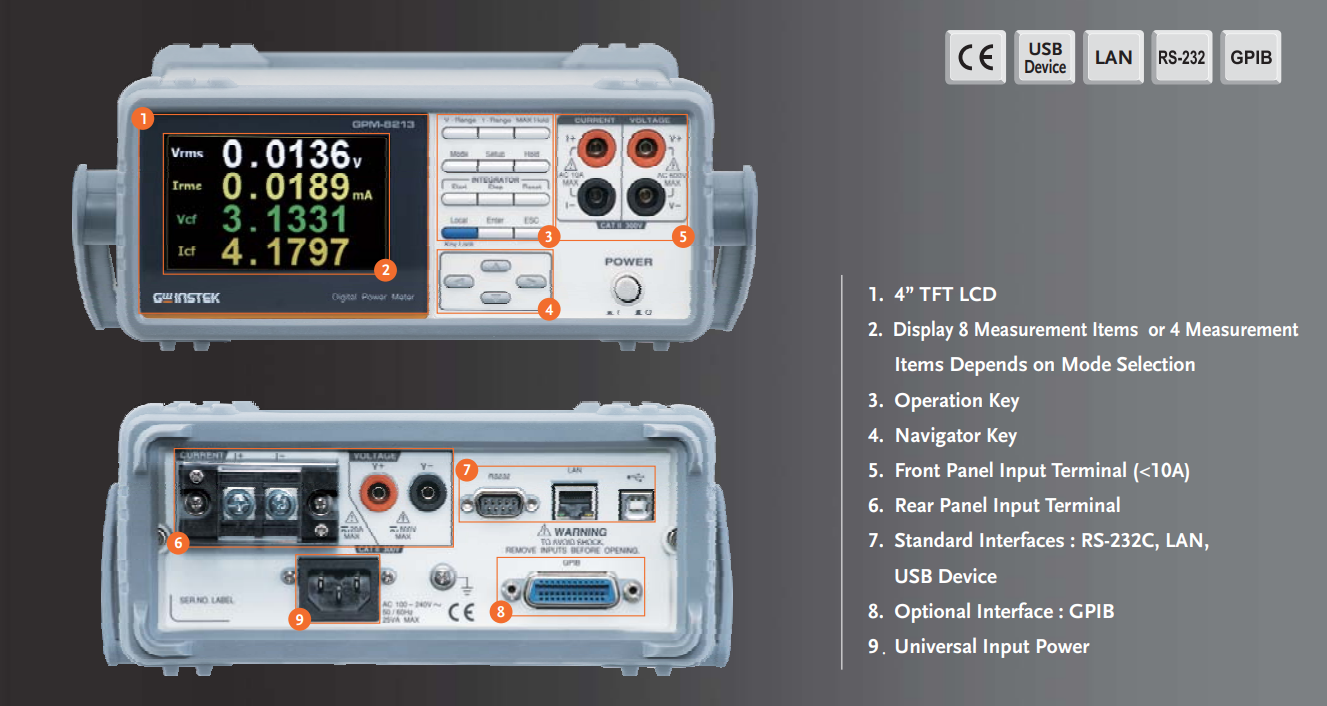

패널 소개 이미지
GPM-8213 시리즈 전면 및 후면 패널 구성
전면 패널 인터페이스 후면 패널 인터페이스
1. 4인치 TFT LCD6. 후면 패널 입력 단자
2. 모드 선택에 따른 8개 측정 항목 또는 4개 측정 항목 표시7. 표준 인터페이스 : RS-232C, LAN, USB Device
3. 조작 키8. 옵션 인터페이스 : GPIB
4. 내비게이터 키9. 범용 입력 전원
5. 전면 패널 입력 단자 (10A)키

*GPIB 및 디지털 I/O는 GPM-DA12라 불리는 2-in-1 인터페이스로, 공장 출하 시 설치되어야 합니다.

제품 세부 기능
■ 두 가지 디스플레이 모드

GPM-8213은 사용자의 측정 효율성을 극대화하기 위해 두 가지 디스플레이 모드를 제공합니다. 표준 모드: 8가지 측정 파라미터(주요 측정 2개 + 보조 측정 6개)와 관련 측정 설정 파라미터를 동시에 표시하며 R&D, 설계 및 엔지니어링 검증에 이상적입니다. 심플 모드: 4가지 측정 파라미터를 표시하여 생산 라인 테스트에 이상적입니다.

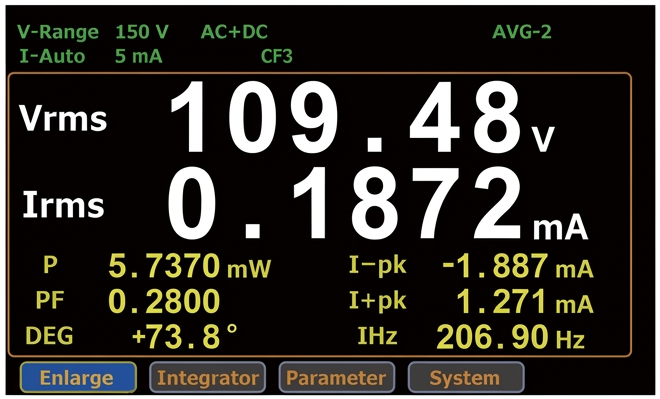

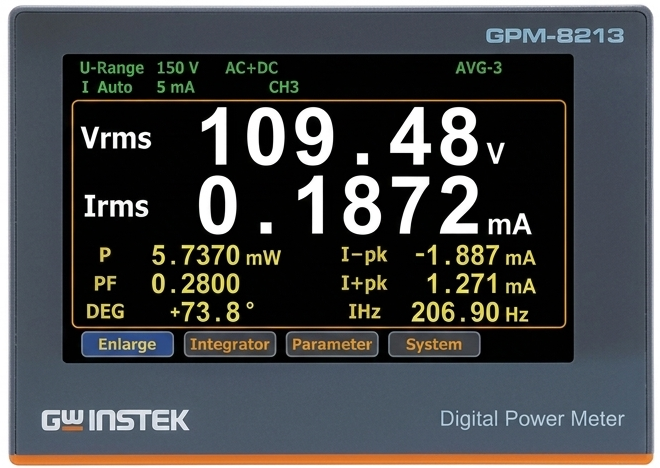

표준 모드 (설정 및 8가지 측정값)

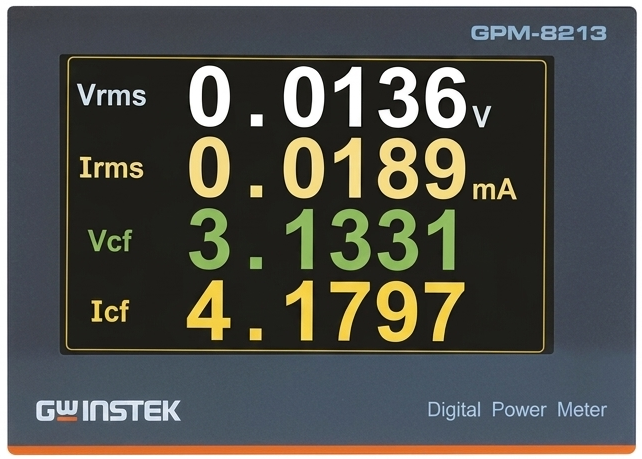

심플 모드 (4가지 측정값)
■ 다양한 측정 파라미터

동일 카테고리의 제품과 비교하여 GPM-8213은 전압, 전류, 주파수, 유효 전력, 피상 전력, 무효 전력, 역률, 파고율 및 전고조파 왜곡률 측정을 포함하여 더욱 다양한 측정 항목과 기능을 제공합니다. 또한 GPM-8213은 DUT의 전력 또는 전류 시간에 대한 적분 측정 기능을 갖추고 있습니다. 사용자는 기간을 설정하여 과도 전력 적분을 실행하고 그 결과를 시간으로 나누어 DUT의 평균 전력을 얻을 수 있습니다.

측정 항목 (Measurement Items) 기호 및 심볼 (Symbols)
전압 (Voltage) Vrms, V+pk, V-pk, Vac*, Vdc*, Vmn*
전류 (Current) Irms, I+pk, I-pk, Iac*, Idc*
전력 (Power) P, P+pk, P-pk, VA, VAR
역률 (Power Factor) PF
파고율 / 크레스트 팩터 (Crest Factor) CFV, CFI
위상각 (Phase Angle) DEG
주파수 (Frequency) VHz, IHz
전고조파 왜곡률 (Total Harmonic Distortion) THDV, THDI
적산 (Integration) WP, WP+, WP-, q, q+, q-, Vac, Iac
GPM-8213 측정 항목 및 기호

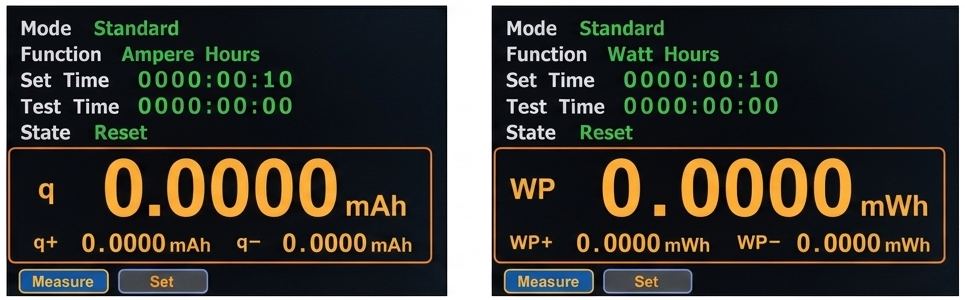

적분 측정 기능 화면 (전류 적분 Ah / 전력 적분 Wh)
■ 최적의 측정 능력

IEC 62301/EN 50564 대기 전력 소비 테스트 요구사항에 대해, GPM-8213은 DC~6kHz의 측정 주파수 대역폭, 5mA의 최소 전류 레벨(해상도: 0.1uA), 전력 측정 해상도(최소 전류 및 전압 레벨에서 1uW, 최대 전류 및 전압 레벨에서 1mW) 기능으로 요구사항을 완벽히 충족합니다. 이 외에도 적분 측정을 위한 시간 해상도는 1초입니다.

대전력 측정과 관련하여, 사용자는 후면 패널의 단자를 이용하여 600V/20A 측정을 수행할 수 있습니다. 또한 외부 변압기/변류기를 측정에 활용하고 PT/CT를 함께 배치하여 배율(1~9999)을 설정함으로써 번거로운 추가 계산 없이 측정값을 원래의 입력 전압 또는 전류 값으로 변경할 수 있습니다.

최저 전류 범위 및 고해상도

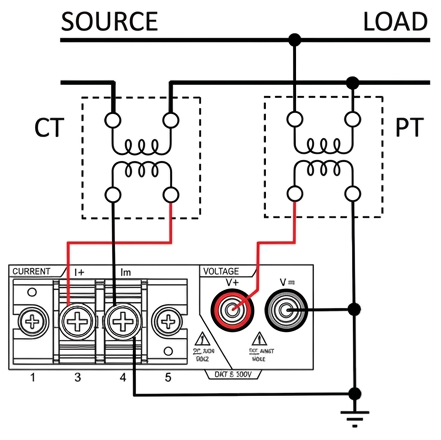

PT/CT 연결
■ 다양한 표준 인터페이스

RS-232/USB device/LAN 등 다양하고 실용적인 인터페이스가 기본 탑재되어 원격 제어 및 측정 결과 수집을 편리하고 유연하게 수행할 수 있습니다. 또한 GPIB는 옵션으로 사용 가능합니다.

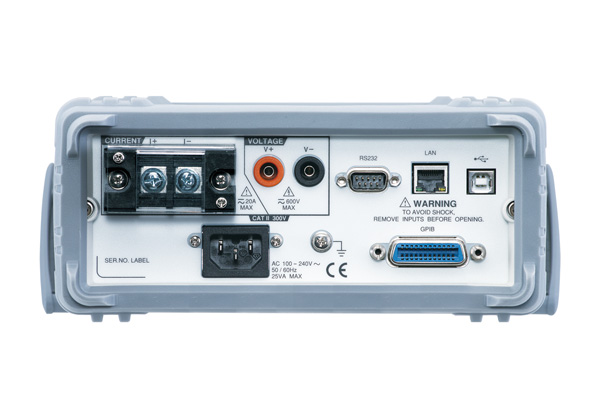

GPM-8213 후면 패널

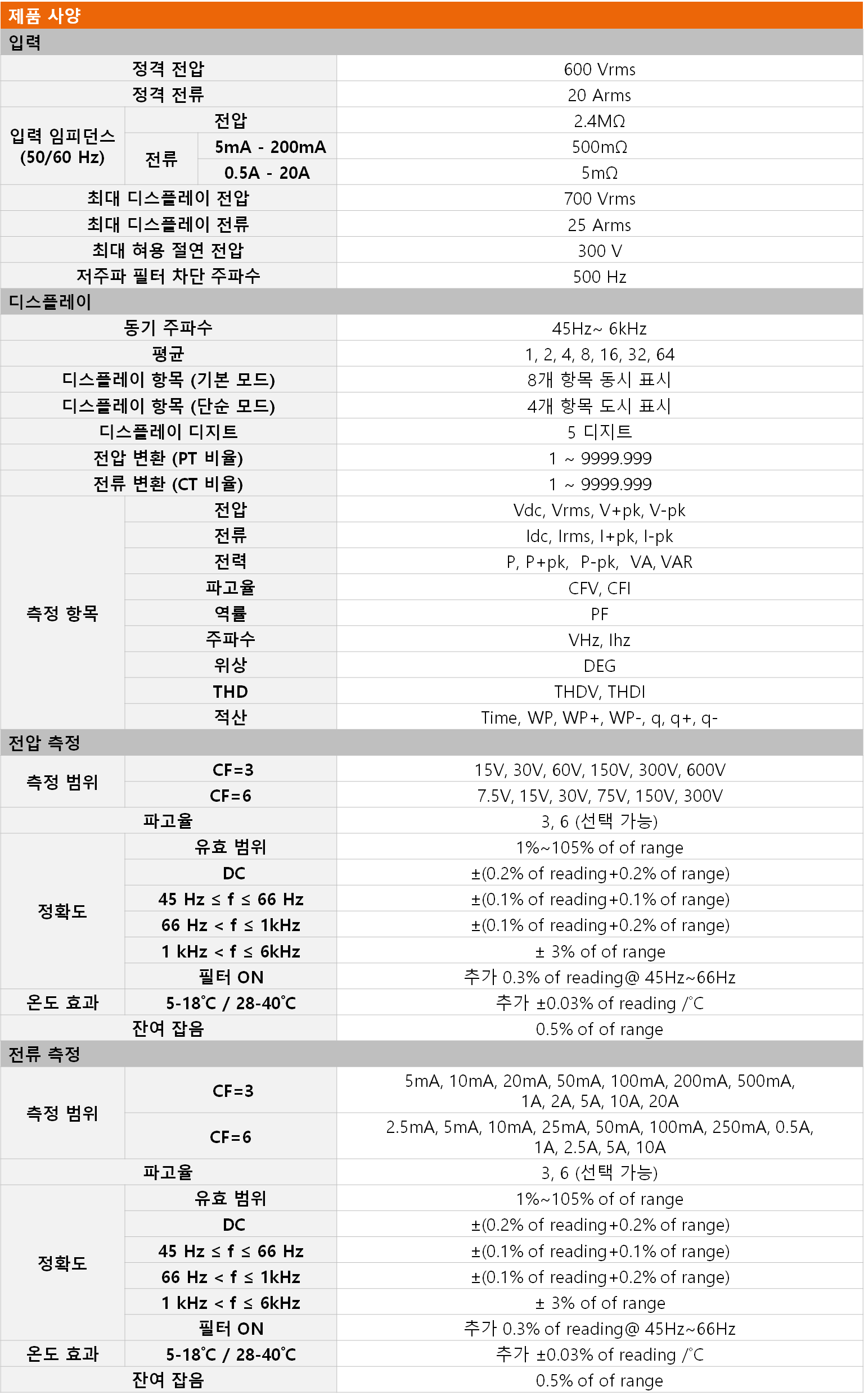

GPM-8213 디지털 파워미터 제품 사양 (SPECIFICATIONS)
1. 입력 사양 (INPUT SPECIFICATIONS)
기본 정격 입력 정격 전압 600 Vrms (최대 전압: 700 Vrms)
정격 전류 20 Arms (최대 전류: 25 Arms)
입력 임피던스
(50/60 Hz)		 전압 입력단 2.4 MΩ
전류단 (5 mA ~ 200 mA) 500 mΩ
전류단 (0.5 A ~ 20 A) 5 mΩ
동상 전압 / 필터 입력 보호 및 필터 최대 동상 전압: 300 V  |  저역 통과 필터(LPF) 차단 주파수: 500 Hz
2. 측정 파라미터 (PARAMETERS)
측정 파라미터 항목 전압 / 전류 전압: Vdc, Vrms, V+pk, V-pk  |  전류: Idc, Irms, I+pk, I-pk
전력 / 파고율 전력: P, P+pk, P-pk, VA, Var  |  파고율(크레스트 팩터): CFV, CFI
역률 / 주파수 / 위상 역률: PF  |  주파수: VHz, IHz  |  위상각: Deg  |  왜곡률: THDV, THDI
적산 (적분) 파라미터 Time, WP, WP+, WP-, q, q+, q-
표시 및 연산 제원 표시 자릿수 / 주파수 대역 표시 자릿수: 5자리  |  주파수 대역폭: DC, 45 Hz ~ 6 kHz
평균화 / 변성비 설정 평균화(Averaging): 1, 2, 4, 8, 16, 32, 64  |  PT비 및 CT비: 1 ~ 9999.999
화면 표시 모드 표준 모드: 8개 측정 항목 표시  |  간이 모드: 4개 측정 항목 집중 표시
3. 전압 측정 사양 (VOLTAGE MEASUREMENT)
전압 측정 범위 CF = 3 15 V, 30 V, 60 V, 150 V, 300 V, 600 V
CF = 6 7.5 V, 15 V, 30 V, 75 V, 150 V, 300 V (선택 가능)
전압 측정 정확도
(유효범위: 1% ~ 105%)		 DC ±(읽기값의 0.2% + 범위의 0.2%)
45 Hz ≤ f ≤ 66 Hz ±(읽기값의 0.1% + 범위의 0.1%)
66 Hz < f ≤ 1 kHz ±(읽기값의 0.1% + 범위의 0.2%)
1 kHz < f ≤ 6 kHz 읽기값의 ±3%
필터 활성화 시 45 Hz ~ 66 Hz에서 읽기값의 0.3% 추가 가산
온도 영향 및 노이즈 부가 오차 규격 온도 계수: 5~18 °C 또는 28~40 °C 범위에서 ±0.03% of reading / °C 가산  |  잔류 노이즈: 범위의 0.5%
4. 전류 측정 사양 (CURRENT MEASUREMENT)
전류 측정 범위 CF = 3 5 mA, 10 mA, 20 mA, 50 mA, 100 mA, 200 mA, 500 mA, 1 A, 2 A, 5 A, 10 A, 20 A
CF = 6 2.5 mA, 5 mA, 10 mA, 25 mA, 50 mA, 100 mA, 250 mA, 0.5 A, 1 A, 2.5 A, 5 A, 10 A
전류 측정 정확도
(유효범위: 1% ~ 105%)		 DC ±(읽기값의 0.2% + 범위의 0.2%)
45 Hz ≤ f ≤ 66 Hz ±(읽기값의 0.1% + 범위의 0.1%)
66 Hz < f ≤ 1 kHz ±(읽기값의 0.1% + 범위의 0.2%)
1 kHz < f ≤ 6 kHz 읽기값의 ±3%
필터 활성화 시 45 Hz ~ 66 Hz에서 읽기값의 0.3% 추가 가산
온도 영향 및 노이즈 부가 오차 규격 온도 계수: 5~18 °C 또는 28~40 °C 범위에서 ±0.03% of reading / °C 가산  |  잔류 노이즈: 범위의 0.5%
5. 전력 측정 사양 (POWER MEASUREMENT)
전력 측정 정확도
(유효범위: 1% ~ 110%)		 DC ±(읽기값의 0.2% + 범위의 0.2%)
45 Hz ≤ f ≤ 66 Hz ±(읽기값의 0.1% + 범위의 0.1%)
66 Hz < f ≤ 1 kHz ±(읽기값의 0.1% + 범위의 0.3%)
1 kHz < f ≤ 6 kHz 읽기값의 ±3%
필터 활성화 시 45 Hz ~ 66 Hz에서 읽기값의 3% 추가 가산
온도 영향 오차 온도 계수 5 ~ 18 °C 또는 28 ~ 40 °C 범위에서 ±0.03% of reading / °C 가산
6. 주파수 측정 및 적산 사양 (FREQUENCY & INTEGRATION)
주파수 측정 측정 범위 필터 ON: 30.000 Hz ~ 499.99 Hz  |  필터 OFF: 30.000 Hz ~ 9.9999 kHz
유효 범위 및 정확도 파라미터: 전압, 전류 (전압 입력의 10% ~ 105%)  |  정확도: 읽기값의 ±0.06%
적산 (Integration) 적산 정밀도 ±(전압 또는 전류 정확도 + 읽기값의 0.1%)
시간 범위 및 정확도 시간 범위: 0시간 00분 ~ 9999시간 59분  |  시간 정확도: ±0.01% ± 1초
7. 일반 시스템 사양 (GENERAL SPECIFICATIONS)
디스플레이 화면 규격 4인치 TFT LCD (가독성 높은 백라이트 디스플레이)
통신 인터페이스 표준 포트 RS-232C, USB 디바이스, LAN 기본 탑재
입력 전원 규격 전압 및 주파수 AC 100 ~ 240 V, 50/60 Hz
소비 전력 최대 소비량 최대 25 VA
외형 치수 및 중량 치수 및 무게 270 (W) × 110 (H) × 350 (D) mm, 약 2.9 kg
사양은 사전 통보 없이 변경될 수 있습니다. PM-8213CD1BH
제품 구성 및 액세서리 안내

기본 액세서리

  • 안전 시트 x 1, 전원 코드 x 1, 테스트 리드 GTL-209 x 2
  • CD x 1 (사용자 매뉴얼 / USB 드라이버)

옵션

  • Opt.01 : GPIB 카드 (공장 장착형)

옵션 액세서리

  • GPM-001 : 테스트 픽스처
  • GTL-232 : RS-232 케이블, 9핀 암-수(null 모뎀, 컴퓨터용)
  • GTL-246 : USB 케이블, A-B 타입, 약 1200mm
  • GTL-248 : GPIB 케이블, 약 2000mm
  • GTL-251 : GPIB-USB-HS+ (고속)
  • GRA-422 : 랙 어댑터 패널 (19인치, 2U)

주문 정보

GPM-8213

Digital Power Meter with RS-232C/USB device/LAN

견적요청​​

GPM-8213G

Digital Power Meter with RS-232C/USB device/LAN/GPIB

견적요청​

옵션 액세서리

GPM-001

Test Fixture (with connection cable)

견적요청​​

GTL-232

RS-232C cable, 9-pin Female to 9-pin, null modem, Approx. 2000mm

견적요청​​​

GTL-246

USB Cable, A-B type, Approx. 1200mm

견적요청​​​

GTL-248

GPIB Cable, Approx. 2000mm

견적요청​​​

GTL-251

GPIB-USB-HS+ (high speed)

견적요청​​​



상기 가격은 부가세 별도 가격입니다.
