ASR-6000 시리즈는 GW Instek의 첫 독립실행형 유닛으로, AC 단상/3상 입력 및 출력 그리고 DC 전원 출력을 지원합니다.

3세대 실리콘 카바이드 반도체(SiC) 기술을 적용하여 높은 전력밀도의 4U 6kVA를 만들 수 있는 고성능 AC/DC 전원공급기입니다.

균형/불균형한 3상 전원, 고장 등의 더 다양한 전력 환경 변화를 시뮬레이션 할 수 있고, 3상 출력에 대해 다중 채널 출력을 지원하며, 출력 임피던스를 프로그래밍하여 조정할 수 있고, 최대 10 종의 임의 파형 출력을 지원합니다.

ASR-6000 시리즈는 GW Instek의 전원공급기 중 최고의 모델이라고 할 수 있습니다.

ASR-6000은 ASR-6450 (AC/DC 4.5kVA) 그리고 ASR-6600 AC/DC 6kVA 2가지 모델로 분류되어 있습니다.

[주요 사용 가능 용도 및 분야]

· ​서버/통신장비의 제조를 위한 전원공급기

· ​6kVA 온보드 충전기

· ​무정전 전원 공급 시스템 (UPS) 및 테스트

· ​AC 인버터

· ​AC 3상 모터 제어 및 보호 장치 테스트

· 방산, 과학 연구 및 교육

· CRPS 서버 전원 공급 테스트

​

전면 / 후면 패널 소개

한 대의 유닛만으로 AC 단상/다상 입력 기능을 모두 지원

GW Instek의​ ASR-6000 시리즈는 AC 단상/3상 입력을 지원하는 첫 프로그래머블 AC/DC 전원공급기 입니다.

AC 3상 입력으로 Δ결선 및 Y 결선 방식을 제공합니다.

장점 :

a. ASR-6000은 전세계 대부분의 국가(중국, 동남아시아, 인도, 유럽, ...)의 전력에 대해 그에 맞게 메인으로 동작할 수 있습니다.

AC 단상 220V 입력을 통해서 추가적인 3상 전원의 공사 없이 테스트 소프트웨어 개발자가 ASR-6000을 사용할 수 있습니다.

b. ASR-6000은 국가마다 다른 전력 규격에 관계없이​, 전세계의 다양한 지역에서  즉시 활용이 가능합니다.

*1 : 3상 Y 결선 AC 입력 방식은 N 전선에 연결되어야 합니다. 그렇지 않으면 ASR-6000은 켜지지 않습니다.

*2 : ASR-6000 AC 전압 입력 범위 : AC 200 ~ 240V

10가지 출력 모드

AC 단상/3상 출력 + 다중 채널 출력 기능​

AC 단상/3상 출력 + 다중 채널 출력 기능​

출력 임피던스 조정 기능​

ASR-6000의 출력 임피던스 조정 기능을 통해, 각 상의 출력 인덕턴스와 임피던스 값을 조정할 수 있습니다.

선 손실로 인한 전압 강하 등을 테스트하는 데 사용됩니다.

(이 기능은 독립적으로 사용할 때만 지원되며, 외부 병렬 연결 시에는 자동으로 비활성화 됩니다.)

(ASR-6000의 출력 임피던스 조정 가능 범위)

전압 및 전류 출력 모니터링 기능 / 출력 전압 상승 시간 조정 가능 ​

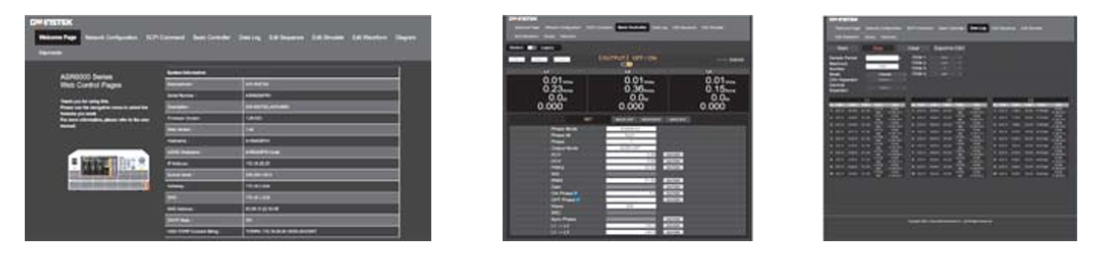

고급 웹 서버(AWS, Advanced Web Server) 제어 기능​

ASR-6000은 웹 브라우저를 통한 제어가 가능합니다.

* ASR-6000의 설정 및 동작

* 시스템, 정보 및 네트워크 설정 보기

* 시퀀스 기능 / 시뮬레이션 기능 / 파형 편집

* 측정 결과 모니터링

* 데이터 로깅 기능

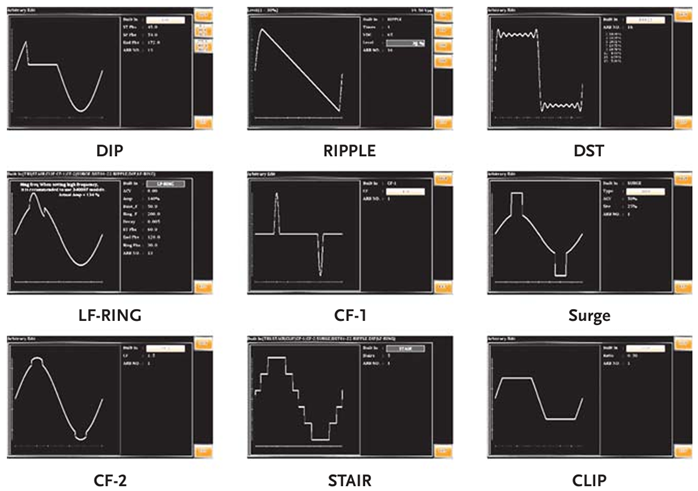

다양한 파형 출력 기능

ASR-6000은 TRI, STAIR, CLIP, CF-1, CF-2, SURGE, DST01~22, RIPPLE, DIP, LF_RING 등

40가지 넘게 내장되어 있는 파형을 제공합니다.

각 파형은 설정 변경 기능을 통하여 수천 가지 파형이 중첩된 변조와 다양한 AC 출력 환경에 대한 빠른 시뮬레이션이 가능합니다.

패널을 통해서 필요한 파형의 타입을 조절하고, (파형이 설정에 맞게 반영되어 동시 출력됩니다.)

ARB 1~16 파형 레지스터에 할당하여 불러오기 한 뒤 ARB 파형 출력을 사용할 수 있습니다.

ASR-6000 소프트웨어를 통해서도 파형의 편집 및 장비에 불러오기가 가능합니다.

[기본 액세서리]

· 시작 가이드

· ​안전 가이드

· ​내부 단자 커버

· ​외부 단자 커버

· Δ 결선 입력을 위한​ 구리판 (I)

· 단상 및 Y 결선 입력을 위한 구리판 (II)

· Δ 결선 입력을 위한​ 구리판 (III)

· 1P 출력을 위한 구리판 (IV)

· GRA-451-E 랙 마운트 어댑터 (EIA)​

​· USB 케이블 (USB 2.0 A타입 - B타입 케이블, 약 1.2m)​

[옵션 액세서리]

USB 케이블

옵션 인터페이스 : GPIB, DeviceNet, CAN Bus,

랙 마운트 어댑터 : GRA-451-E (EIA), GRA-451-J (JIS)

전원 코드 :

GRA-451-E : 랙 마운트 어댑터 (EIA) (ASR-6450 / ASR-6600 전용)

GRA-451-J : 랙 마운트 어댑터 (JIS) (ASR-6450 / ASR-6600 전용)

GPW-008 : 6RV3 전원 코드 (ASR-6450 / ASR-6600 전용)

GPW-011 : 6RV5 UL 전원 코드 (ASR-6450 / ASR-6600 전용)

GPW-012 : 6RVV5 VDE 전원 코드 (ASR-6450 / ASR-6600 전용)

GPW-013 : 6RVT5 PSE 전원 코드 (ASR-6450 / ASR-6600 전용)

GPW-014 : 6RV4 UL 전원 코드 (ASR-6450 / ASR-6600 전용)

GPW-015 : 6RVV4 VDE 전원 코드, 2.5mm² 2/4C, 최대 길이 3m, 105℃, RVS3-5*4P, VDE타입 (ASR-6450 / ASR-6600 전용)

ASR-C003 : Modbus TCP 기능
