> > GWINSTEK PHU 대용량 DC 전원공급기 (5kW/10kW/15kW)
- 전압: 최대 1,500V 출력 (80V/200V/500V/750V/1000V/1500V 모델별 상이)
- 전류: 최대 510A 지원
- 전력: 최대 15kW 출력 (3U 고밀도)
- 인터페이스: USB, LAN, Isolated Analog Control 기본 제공 및 RS-232&485, GPIB, CAN Bus, DeviceNet, AnyBus 옵션 지원
- CV/CC 우선 순위 선택, 슬루율 조정 및 AWS(웹 브라우저 제어), OVP/OCP/OTP 보호기능을 탑재한 대용량 고성능 DC 전원공급기
온라인 견적요청

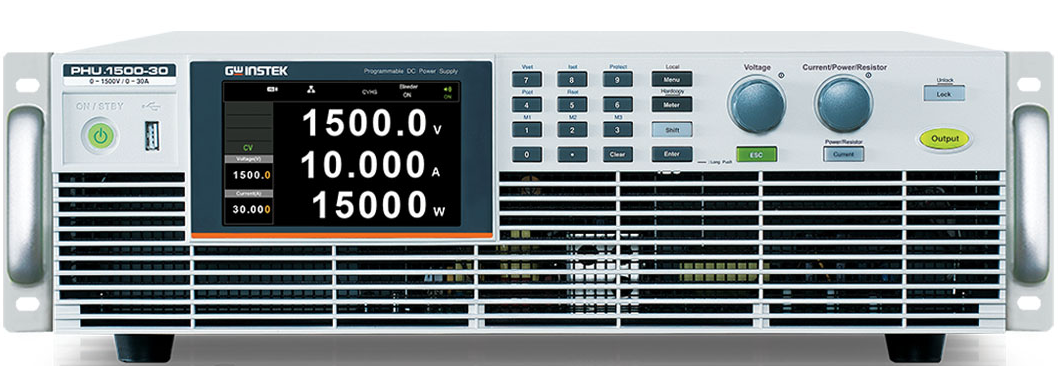

PHU 시리즈 고압 프로그래밍 가능 DC 전원공급장치
Prestige / Harmony / Universal
PHU 시리즈는 오토레인징 출력을 갖춘 단일 채널 프로그래밍 가능 DC 전원공급장치입니다. 차세대 SiC 부품을 채택하여 고전력 밀도를 달성, 3U 높이에서 최대 15kW의 고출력을 안정적으로 제공합니다.
태양광, 전기차(EV), 전장 부품 시험에 최적화되어 있으며 기본 탑재된 AWS(고급 웹 서버) 기능을 통해 별도 소프트웨어 설치 없이 웹 브라우저에서 즉각적인 원격 제어가 가능합니다.
- 정격 전압 라인업: 80V, 200V, 500V, 750V, 1000V, 1500V 구성 (총 6종)
- 정격 출력 전력: 컴팩트한 19인치 3U 설계 내에서 5kW / 10kW / 15kW 용량 제공
- 최대 출력 전류: 오토레인징을 기반으로 최대 510A의 대전류 제어 지원
- 독창적인 적응형 병렬 제어: APC(Adaptive Parallel Connection)를 통해 마스터-슬레이브 구분 및 용량 혼합 매칭으로 최대 10대(150kW)까지 용량 확장
- 안심 보호 회로 탑재: 과전압(OVP), 과전류(OCP), 과열(OHP), 최소 전압 한계(UVL), AC 입력 불량 및 냉각 팬 고장 감지 회로 탑재
- 기본 및 옵션 인터페이스: USB, LAN, Isolated Analog 제어 기본 내장 / RS-232&485, GPIB, CAN Bus, DeviceNet, AnyBus 통신 옵션 지원
| PHU-5kW 시리즈 | PHU-10kW 시리즈 | PHU-15kW 시리즈 |
|---|---|---|
| PHU 80-170 (80V/170A) B / C / D |
PHU 80-340 (80V/340A) B / C / D |
PHU 80-510 (80V/510A) C / D |
| PHU 200-70 (200V/70A) B / C / D |
PHU 200-140 (200V/140A) B / C / D |
PHU 200-210 (200V/210A) C / D |
| PHU 500-30 (500V/30A) B / C / D |
PHU 500-60 (500V/60A) B / C / D |
PHU 500-90 (500V/90A) C / D |
| PHU 750-20 (750V/20A) B / C / D |
PHU 750-40 (750V/40A) B / C / D |
PHU 750-60 (750V/60A) C / D |
| PHU 1000-15 (1000V/15A) B / C / D |
PHU 1000-30 (1000V/30A) B / C / D |
PHU 1000-45 (1000V/45A) C / D |
| PHU 1500-10 (1500V/10A) B / C / D |
PHU 1500-20 (1500V/20A) B / C / D |
PHU 1500-30 (1500V/30A) C / D |

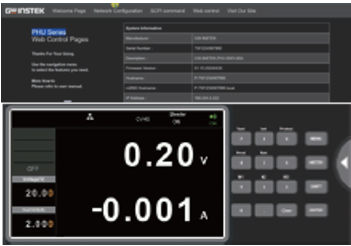

AWS (고급 웹 서버) 원격 모니터링
별도의 전용 프로그램이나 통신 드라이버 파일 설치 과정 없이, 기본 LAN 포트 연동 후 기기의 고유 IP 주소 입력만으로 PC 및 스마트 모바일 환경에서 실시간 기기 제어 및 파라미터 시퀀스 전환 작동을 완벽히 수행합니다.

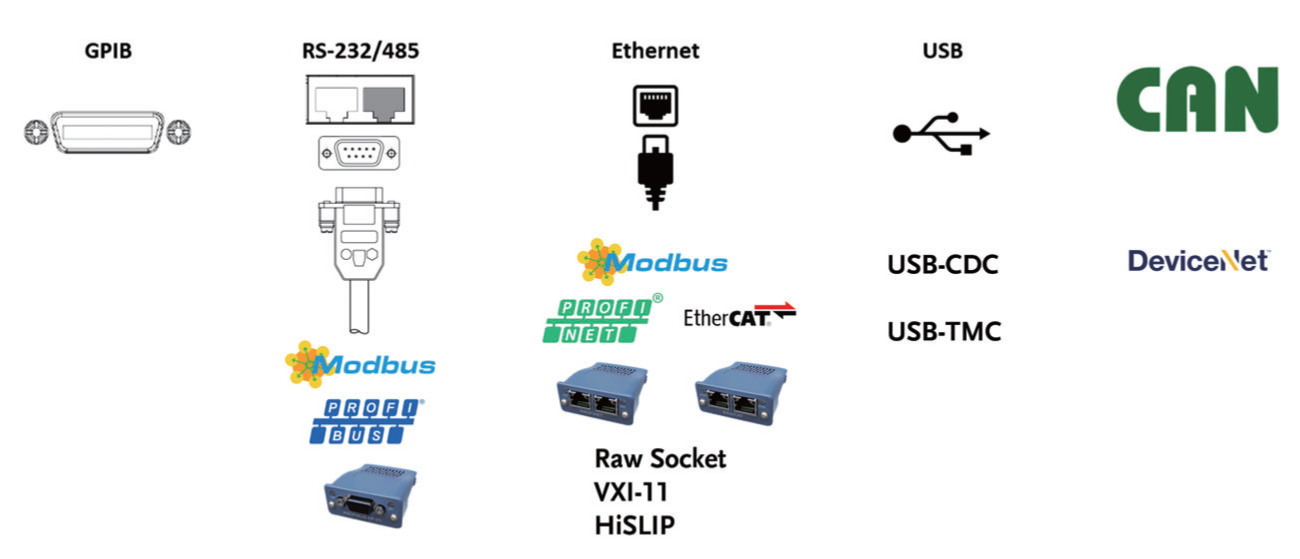

풍부한 빌트인 통신 인프라 설계
산업 자동화 환경 요구에 부합하도록 기본 USB, LAN, Isolated Analog 제어 회로를 탑재하였으며, EtherCAT, CANopen, Modbus, Profinet 및 DeviceNet 등 다양한 확장 슬롯 인터페이스 연동 인프라를 기본 지원합니다.

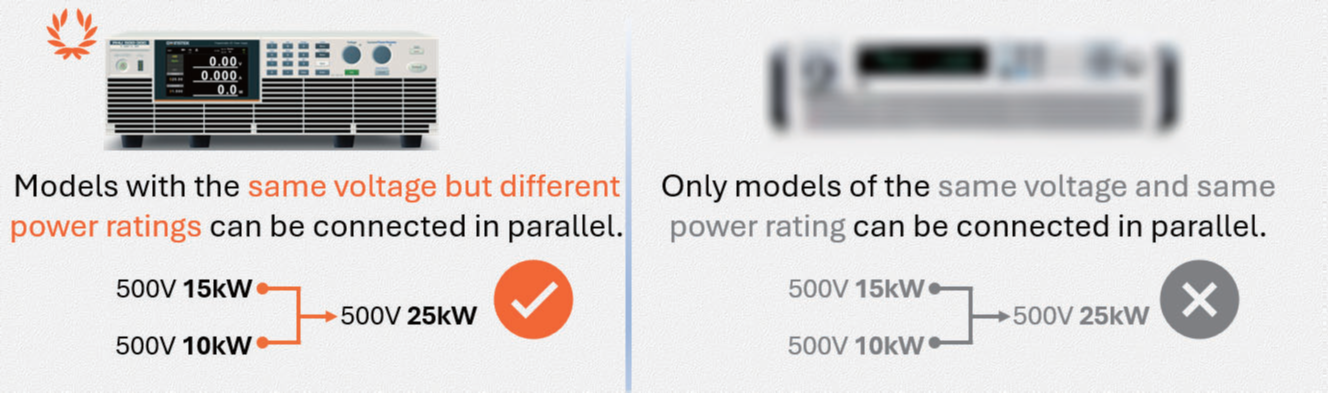

APC 이종 용량 혼합 병렬 연결 설계
독자 개발된 APC(Adaptive Parallel Connection) 알고리즘을 통해 동일 전압 조건을 가진 모델이라면 서로 다른 정격 전력 용량 기기 간에도 유연한 마스터-슬레이브 결합이 가능하여 예산 조건에 맞게 최적의 출력을 빌드합니다.

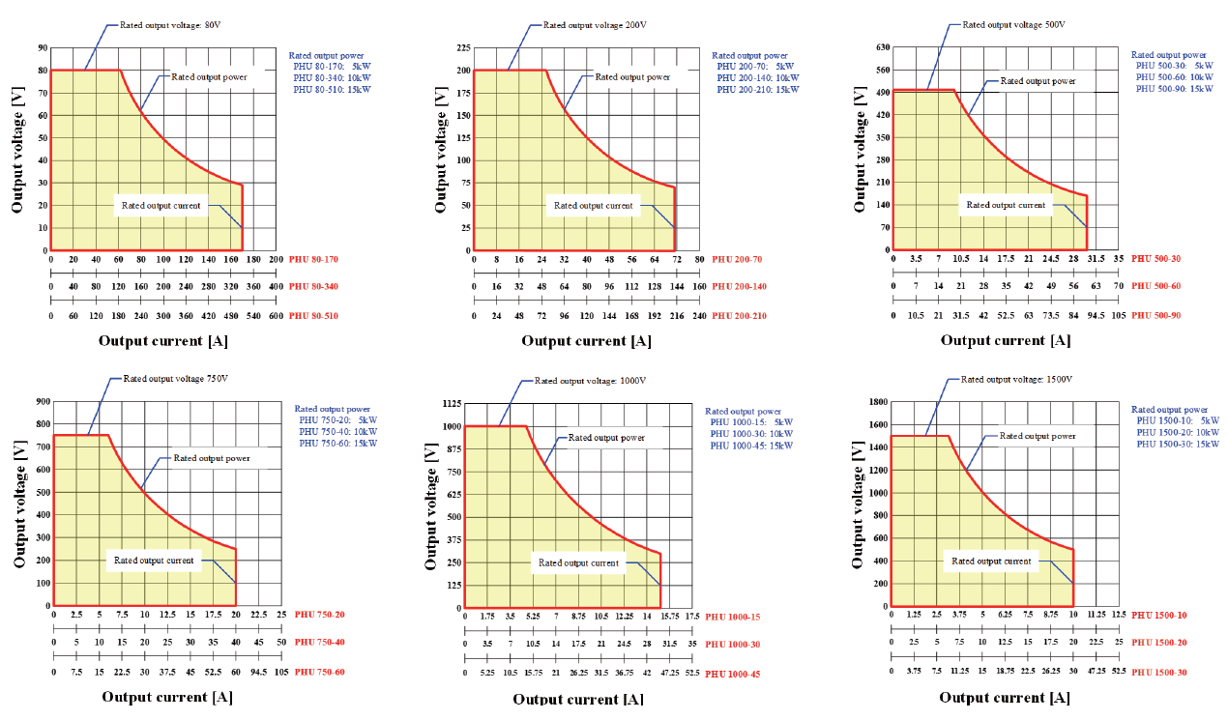

광범위 오토레인징 복합 출력 특성
단일 고정 범위 전원 장치와 다르게 다중 전류-전압 조합 곡선을 따르는 오토레인징 자동 출력을 제공하여, 단 한 대의 시스템 장비만으로도 다양한 사양 조건을 요구하는 다목적 어플리케이션 평가 시험을 처리합니다.

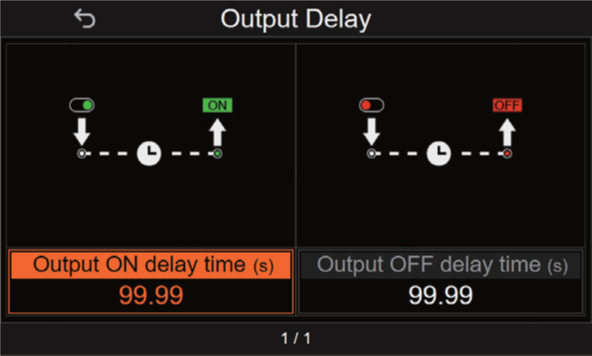

Output On/Off 타이밍 지연 파라미터 제어
출력이 켜지거나 꺼지는 인스턴스 시점에 사용자가 임의로 지정한 개별 딜레이 시간(Delay Time) 파라미터를 하드웨어 단위에서 직접 매핑하여 다중 전원 장치 운용 시 완벽한 시퀀스 순차 타이밍 제어를 보장합니다.

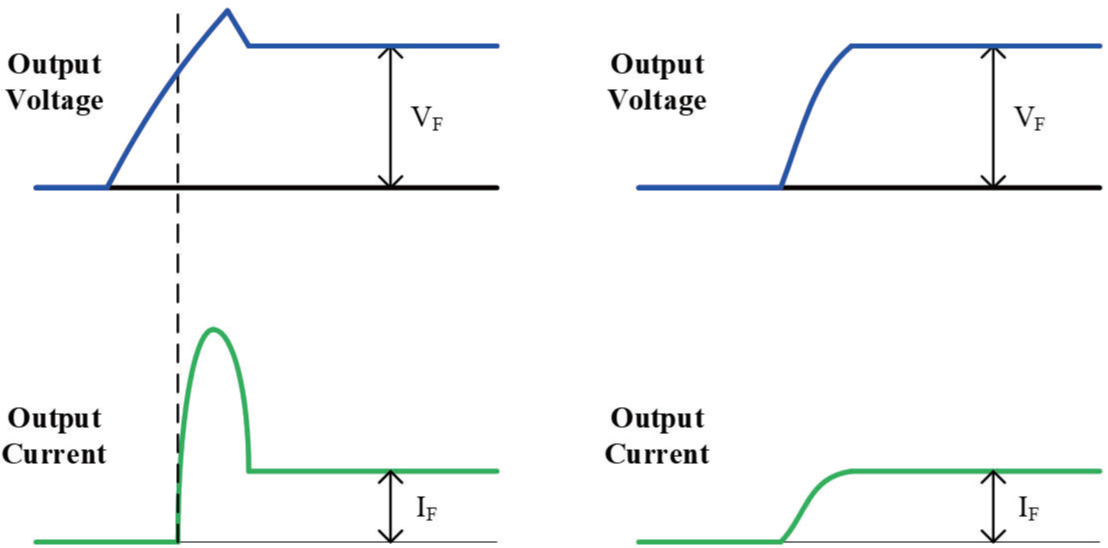

인러시 전류 방지 CC/CV 우선순위 제어
피시험 기기(DUT)의 로드 전기적 특성에 맞추어 정전압(CV) 혹은 정전류(CC) 기동 제어의 우선순위를 직접 변경 세팅함으로써 초기 구동 단계에서 스파이크 형태로 돌입하는 급격한 인러시 전류 및 서지 유입 위험을 원천 예방합니다.

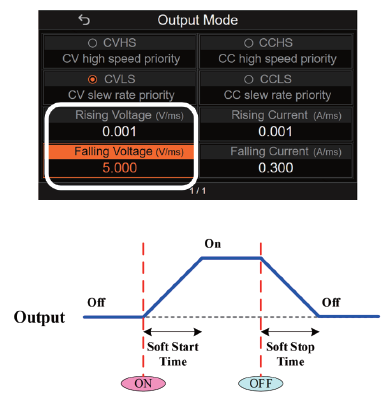

상승/하강 기울기 슬루 레이트 제어
출력 파형의 전압 및 전류 상승 속도(Rising)와 하강 속도(Falling) 기울기 기울기를 정밀하게 다듬는 소프트 스타트/소프트 스톱 옵션을 통해 과도기 응답 파형 테스트 단계에서의 회로 충격을 배제하고 부드러운 전환을 수행합니다.

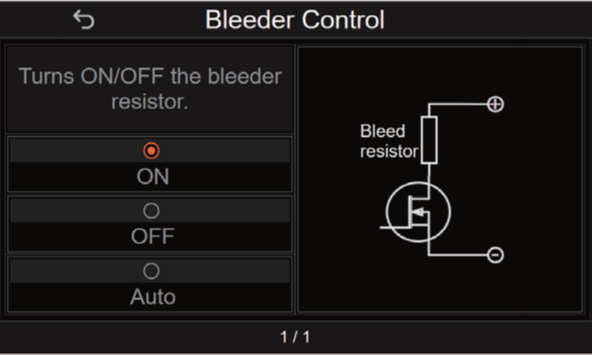

잔류 고전압 방전을 위한 블리더 온오프 관리
기본 탑재된 블리더 인프라를 통해 전력 차단 시 내부 대용량 필터 캡에 가두어진 위험 잔류 전압 에너지를 신속히 방전 소모시킵니다. 필요에 따라 배터리 팩 시험 등 역충전 방전 현상 차단 조건 요구 시 수동 Off 제어도 가능합니다.
PHU 5kW 제품사양
PHU 10kW 제품사양
PHU 15kW 제품사양
기본 액세서리
AC 입력 단자 커버 x 1
DC 출력 단자 커버 x 1
손잡이 x 2
Sensing 연결부 x 1
Sensing 연결부 커버 x 1
Digital I/O 제어 연결부 x 1
병렬 연결 더미 연결부 x 1
DC 출력 단자 나사 x 2
안전 가이드
옵션
PHU-IF01 GPIB 인터페이스 카드
PHU-IF02 RS-232 & RS-485 인터페이스 카드 (RJ45)
PHU-IF03 Isolated 디지털 인터페이스 카드
PHU-IF04 CANbus 인터페이스 카드
PHU-IF05 DeviceNet 인터페이스 카드
PHU-IF06 Anybus Riser 카드 (2026년 출시 예정)
옵션 액세서리
PHU-PC01 2유닛 병렬 작동 케이블 (x1)
PHU-PC02 3유닛 병렬 작동 케이블 (x1)
PHU-PC03 4유닛 병렬 작동 케이블 (x1)
PHU-PC04 5유닛 병렬 작동 케이블 (x1)
PHU-PC05 6유닛 병렬 작동 케이블 (x1)
PHU-PC06 7유닛 병렬 작동 케이블 (x1)
PHU-PC07 8유닛 병렬 작동 케이블 (x1)
PHU-PC08 9유닛 병렬 작동 케이블 (x1)
PHU-PC09 10유닛 병렬 작동 케이블 (x1)
GTL-133 로드 케이블, 1.5 m, 100 A
GTL-139 로드 케이블, 3 m, 2000 V, 80 A
GTL-218 로드 케이블, 1.5 m, 200 A
GTL-219 로드 케이블, 3 m, 200 A
GTL-220 로드 케이블, 1.5 m, 300 A
GTL-221 로드 케이블, 3 m, 300 A
GTL-222 로드 케이블, 1.5 m, 400 A
GTL-223 로드 케이블, 3 m, 400 A
GPW-021 10 AWG/4C, 3m, UL/CSA 타입 (PHU-C-5kW, PHU-D-5kW, 10kW, 15kW)
GPW-022 6 AWG/4C, 3m, UL/CSA 타입 (PHU-C-10kW, 15kW)
|
주문 정보 |
||||||||
|
PHU-5kW |
PHU-10kW |
PHU-15kW |
||||||
|
PHU 80-170 |
80V / 170A / 5kW |
PHU 80-340 |
80V / 340A /
10kW |
PHU 80-510 |
80V / 510A /
15kW |
|||
|
PHU 80-170-B |
PHU
80-340-B PHU-80-340-C PHU
80-340-D |
PHU-80-510-C PHU
80-510-D |
||||||
|
PHU 80-170-C |
||||||||
|
PHU 80-170-D |
||||||||
|
PHU 200-70 |
200V / 70A / 5kW |
PHU 200-140 |
200V / 140A /
10kW |
PHU 200-210 |
200V / 210A /
15kW |
|||
|
PHU 200-70-B |
PHU
200-140-B PHU-200-140-C PHU
200-140-D |
PHU-200-210-C PHU
200-210-D |
||||||
|
PHU 200-70-C |
||||||||
|
PHU 200-70-D |
||||||||
|
PHU 500-30 |
500V / 30A / 5kW |
PHU 500-60 |
500V / 60A /
10kW |
PHU 500-90 |
500V / 90A /
15kW |
|||
|
PHU 500-30-B |
PHU
500-60-B PHU-500-60-C PHU
500-60-D |
PHU-500-90-C PHU
500-90-D |
||||||
|
PHU 500-30-C |
||||||||
|
PHU 500-30-D |
||||||||
|
PHU 750-20 |
750V / 20A / 5kW |
PHU 750-40 |
750V / 40A /
10kW |
PHU 750-60 |
750V / 60A /
15kW |
|||
|
PHU 750-20-B |
PHU
750-40-B PHU-750-40-C PHU
750-40-D |
PHU-750-60-C PHU
750-60-D |
||||||
|
PHU 750-20-C |
||||||||
|
PHU 750-20-D |
||||||||
|
PHU 1000-15 |
1000V / 15A /
5kW |
PHU 1000-30 |
1000V / 30A /
10kW |
PHU 1000-45 |
1000V / 45A /
15kW |
|||
|
PHU 1000-15-B |
PHU
1000-30-B PHU-1000-30-C PHU
1000-30-D |
PHU-1000-45-C PHU
1000-45-D |
||||||
|
PHU 1000-15-C |
||||||||
|
PHU 1000-15-D |
||||||||
|
PHU 1500-10 |
1500V / 10A /
5kW |
PHU 1500-20 |
1500V / 20A /
10kW |
PHU 1500-30 |
1500V / 30A /
15kW |
|||
|
PHU-1500-10-B |
PHU-1500-20-B PHU-1500-20-C PHU-1500-20-D |
PHU-1500-30-C PHU-1500-30-D |
||||||
|
PHU-1500-10-C |
||||||||
|
PHU-1500-10-D |
||||||||
|
* 입력 전압과 관련하여, B타입은 단상 200V, C타입은 3상3선 200V, D타입은 3상4선 380V 입니다. |
||||||||
|
PHU
5kW 모델에서
C타입은 3상3선 200V 뿐만 아니라 단상 200V도 지원합니다. |
||||||||
|
AC 입력 단자 커버 x 1, DC 출력 단자 커버 x 1, 손잡이 x 2, Sensing 연결부 x 1, sensing 연결부 커버 x 1, Digital I/O 제어
연결부 x 1, 병렬 연결 더미 연결부 x 1, DC 출력 단자 나사 x 2, 안전 가이드 |
||||||||
|
PHU-IF01 |
GPIB 인터페이스 카드 |
PHU-IF02 |
RS-232
& RS-485 인터페이스 카드 (RJ45) |
|||||
|
PHU-IF03 |
Isolated
디지털 인터페이스 카드 |
PHU-IF04 |
CANbus
인터페이스 카드 |
|||||
|
PHU-IF05 |
DeviceNet
인터페이스 카드 |
PHU-IF06 |
Anybus
Riser 카드 (2026년 출시 예정) |
|||||
|
선택가능 액세서리 |
||||||||
|
PHU-PC01 |
2유닛 병렬 작동 케이블 (×1) |
PHU-PC02 |
3유닛 병렬 작동 케이블 (×1) |
|||||
|
PHU-PC03 |
4유닛 병렬 작동 케이블 (×1) |
PHU-PC04 |
5유닛 병렬 작동 케이블 (×1) |
|||||
|
PHU-PC05 |
6유닛 병렬 작동 케이블 (×1) |
PHU-PC06 |
7유닛 병렬 작동 케이블 (×1) |
|||||
|
PHU-PC07 |
8유닛 병렬 작동 케이블 (×1) |
PHU-PC08 |
9유닛 병렬 작동 케이블 (×1) |
|||||
|
PHU-PC09 |
10유닛 병렬 작동 케이블 (×1) |
|
|
|||||
|
GTL-133 |
로드 케이블, 1.5 m, 100 A |
GTL-139 |
로드 케이블, 적색 흑색 한 쌍, 2000 V 80 A, 3 m |
|||||
|
GTL-218 |
로드 케이블, 1.5 m, 200 A |
GTL-219 |
로드 케이블, 3 m, 200 A |
|||||
|
GTL-220 |
로드 케이블, 1.5 m, 300 A |
GTL-221 |
로드 케이블, 3 m, 300 A |
|||||
|
GTL-222 |
로드 케이블, 1.5 m, 400 A |
GTL-223 |
로드 케이블, 3 m, 400 A |
|||||
|
GPW-021 |
Power
Cord, 10 AWG/4C, 3m, UL/CSA 타입 (PHU-C-5kW, PHU-D-5kW, 10kW, 15kW) |
|||||||
|
GPW-022 |
Power
Cord, 6 AWG/4C, 3m, UL/CSA 타입 (PHU-C-10kW, 15kW) |
|||||||
|
