GWINSTEK GVM-9102 6½ digit 2kV DC 볼트미터

  • 6 1/2 digits : 2,399,999 디스플레이 값 (최대)
  • 4.3’ TFT 그래픽 LCD
  • DC 전압 기본 측정 정확도 : 0.01%
  • 샘플링 비율 최대 10k /sec
  • 그래픽 디스플레이 : 히스토그램, bar meter, trend chart 지원
  • 기본 인터페이스 : USB host/device, RS-232C, LAN, Digital I/O
  • 옵션 인터페이스 : GPIB
 온라인 견적요청
제품 소개

GW Instek의 GVM-9102는 6 ½ 디지트 고분해능과 최대 2.4 kV에 달하는 고전압 측정을 지원하는 정밀 프로그래머블 DC 볼트미터입니다. 외장 감쇠기(Attenuator)를 연결할 필요 없이 최대 2400V DC 전압을 계측기 입력단에 직접 입력하여 측정할 수 있어 신호 감쇄에 따른 전력 손실과 계측 오차를 획기적으로 줄여줍니다.

선명한 4.3인치 컬러 TFT 그래픽 디스플레이와 10k readings/s의 초고속 샘플링 비율, 100k 포인트 대용량 내부 메모리를 탑재했습니다. 기존 수치 표시뿐 아니라 바 미터(Bar meter), 트렌드 차트(Trend chart), 히스토그램(Histogram) 등 다양한 그래픽 분석 모드를 실시간으로 제공하여 에너지 저장 장치(ESS), 태양광 인버터/모듈, 고전압 DC 전원 장치의 전압 특성 분석 및 생산 라인 자동화 검증에 최적의 효율성을 보장합니다.

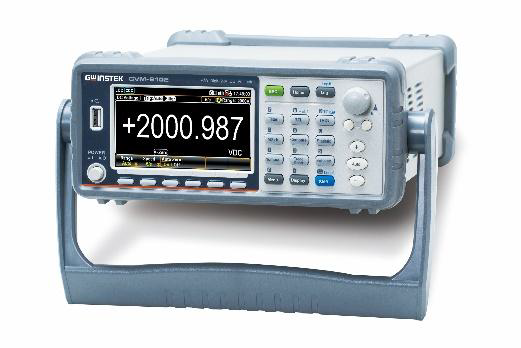

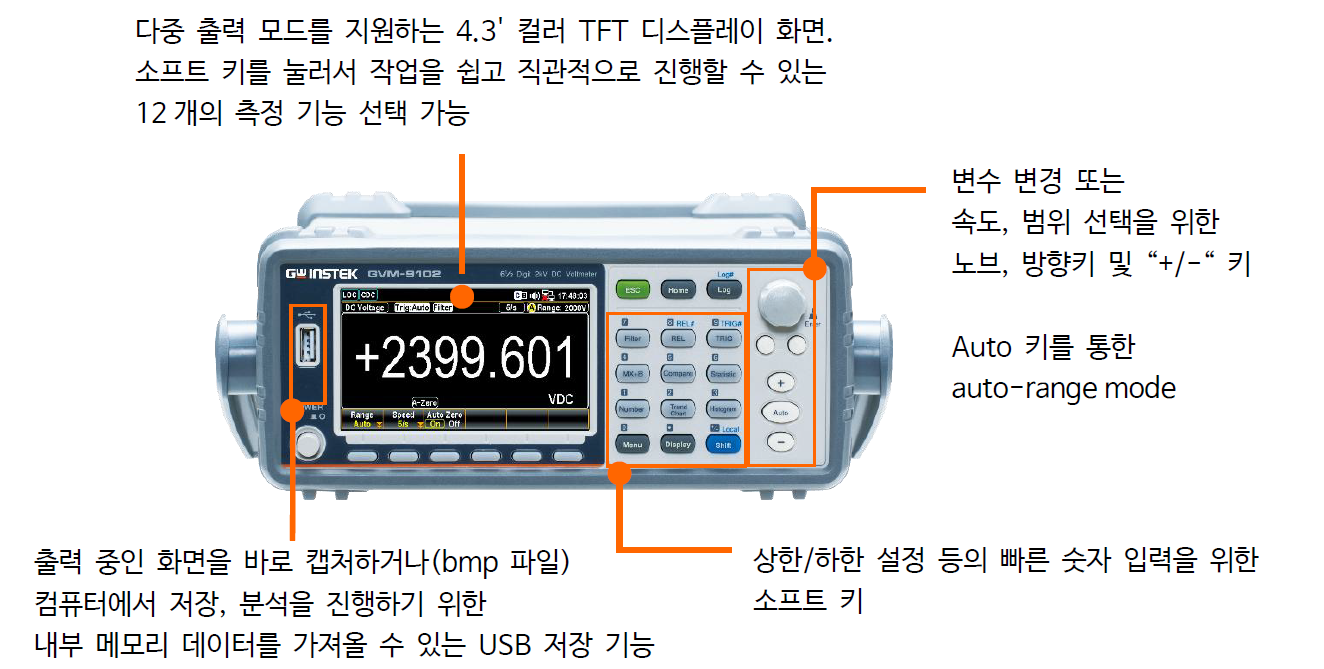

GW Instek GVM-9102 6 ½ Digit 2 kV 고전압 정밀 볼트미터 외관
GVM-9102 6 ½ Digit 2 kV 초정밀 프로그래머블 볼트미터
■ GVM-9102 주요 핵심 규격 사양
디스플레이 표시 자리수 최대 측정 전압 전압 측정 분해능 최대 샘플링 비율
6 ½ Digit 최대 2,400 V DC 최대 10 μV 10,000 readings/s (10k/s)
내부 메모리 용량 디스플레이 규격 표준 통신 인터페이스 옵션 인터페이스
100k 포인트 (100,000) 4.3인치 컬러 TFT LCD USB Device/Host, RS-232C, LAN, Digital I/O GPIB
주요 특징 및 핵심 기술

GVM-9102는 고전압 소자의 미세 전압 변동을 포착할 수 있는 탁월한 아날로그 프런트엔드 설계와 대량 생산 검사 라인(ATE) 연동을 위한 디지털 제어 성능을 완벽히 갖추고 있습니다.

■ 핵심 기술 특장점 요약
  • 감쇠기 없는 2.4 kV 직접 측정: 외장 감쇠기 없이 최대 2400V DC 고전압을 다이렉트로 계측하여 배선 저항 및 외부 디바이더에서 유발되는 오차와 발열을 원천 차단합니다.
  • 10 μV 고해상도 및 10k/s 고속 판독: 10 μV의 극미세 전압 분해능과 함께 4 ½ 디지트 기준 초당 10,000회(10k reading/s)의 초고속 샘플링을 실현하여 급격한 전압 과도 응답을 놓치지 않습니다.
  • 시각적 그래픽 분석 디스플레이: 4.3인치 컬러 LCD를 통해 기존 수치 표시 모드뿐 아니라 Bar Meter, 실시간 Trend Chart, 통계 분포를 나타내는 Histogram을 동시에 출력하여 파형 해석 편의성을 극대화합니다.
  • 6가지 Math 연산 및 5대 통계 분석 함수: dB, dBm, Compare(상·하한 비교), MX+B, Percent, 1/X 연산과 Min, Max, Average, Peak-to-Peak, 표준편차(STDEV) 통계 기능을 기기 자체에서 실시간 자동 계산합니다.
  • 사용자 친화적 다국어 HMI: 전면 숫자 키패드(Numeric 소프트 키)와 LAN 설정 화면을 갖추고 있으며, 한국어, 영어, 일본어, 중국어(번체/간체) 5개 언어를 완벽 지원합니다.
  • ATE 자동화 시스템 통합 통신: USB, RS-232C, LAN, Digital I/O를 표준 탑재하고 옵션 GPIB를 지원하며, LabVIEW 드라이버를 제공하여 대규모 자동화 측정 라인에 완벽 연동됩니다.
제품 세부 기능 및 주요 응용 분야
■ 1. 2.4 kV 고전압 직접 계측 및 종합 연산 기능

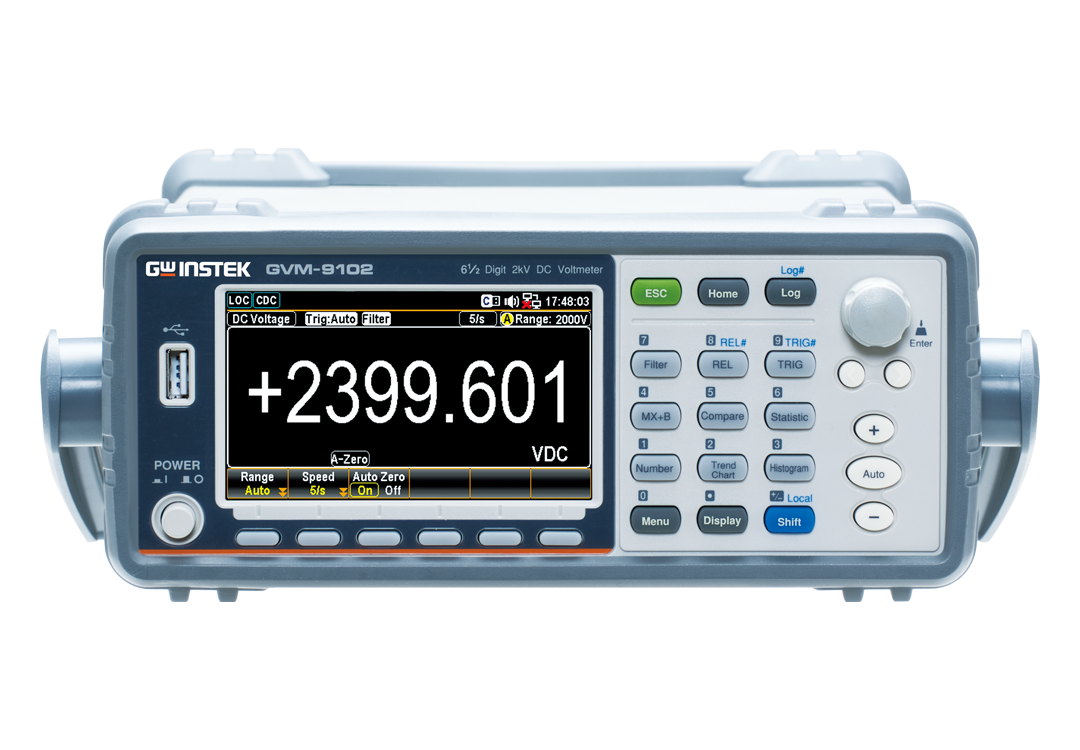

GVM-9102 전압 측정 및 Math 연산 기능 화면
외장 감쇠기 없는 최대 2400V DC 직접 측정 및 dB, dBm, Compare, MX+B 등 실시간 수학 연산 지원

태양광 스트링이나 고전압 ESS 배터리 모듈의 개방 전압(Voc) 및 동작 전압을 측정할 때 고가의 외장 디바이더나 고전압 프로브를 별도로 구성할 필요가 없습니다. 측정값에 오프셋과 기울기를 반영하는 MX+B 연산과 합격/불합격을 가리는 Compare 기능을 통해 현장 작업자의 수동 계산 공정을 대폭 단축합니다.

■ 2. 4.3인치 컬러 TFT 그래픽 분석 디스플레이

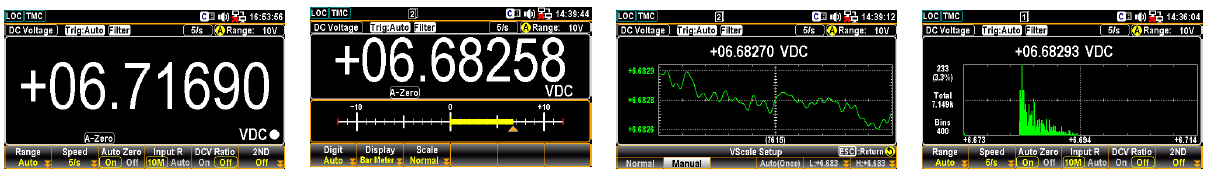

GVM-9102 트렌드 차트 및 히스토그램 그래픽 화면
단순 수치 표시를 넘어 시간에 따른 전압 변화를 관측하는 트렌드 차트 및 데이터 분포 히스토그램 화면

100k 포인트에 달하는 내부 버퍼 메모리를 기반으로 측정된 데이터를 시간 축 트렌드 곡선과 통계적 히스토그램 빈도 그래프로 즉시 전환하여 출력합니다. 전원 공급 장치의 장시간 전압 드리프트, 환경 시험 중 발생하는 과도 변동, 제품 간 품질 산포도를 별도 PC 프로그램 없이 전면 패널에서 직관적으로 파악할 수 있습니다.

■ 3. 최적화된 주요 적용 타깃 분야

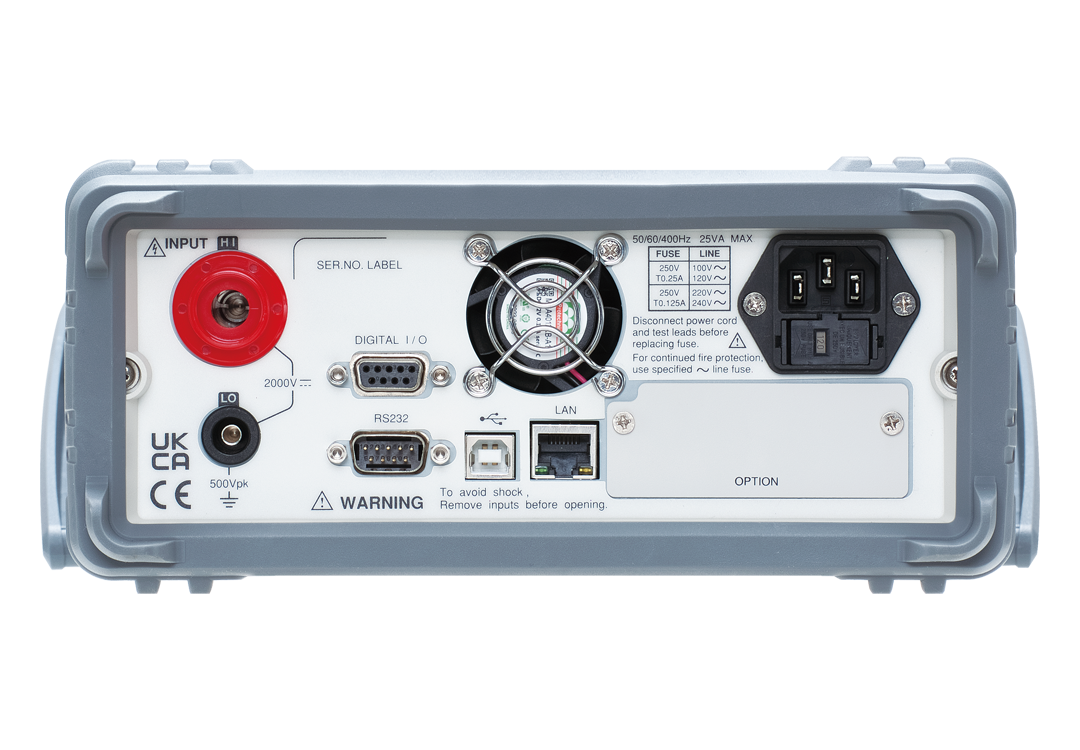

GVM-9102 인터페이스 및 시스템 적용 구성
초당 10,000회 고속 전송을 지원하는 인터페이스 및 신에너지 고전압 장비 연동 구성

• 1. 에너지 저장 장치 (ESS): 수백 볼트에서 수천 볼트에 이르는 대용량 배터리 팩의 충·방전 전압 거동 및 밸런싱 전압 상태를 정밀 분석합니다.
• 2. 광전지(PV) 및 태양광 발전 시스템: 태양 전지 패널 어레이의 고전압 개방 전압 검증, 인버터 입력단 전압 변동 및 장기 신뢰성 평가에 최적화되어 있습니다.
• 3. 고전압 DC 전원 공급 장치: 고전압 SMPS, DC-DC 컨버터의 정밀 전압 캘리브레이션, 리플/노이즈 환경에서의 평균 출력 전압 검증 및 ATE 양산 라인 자동화 검사를 지원합니다.

GVM-9102 6½ Digit 2kV DC 전압계 사양서 (SPECIFICATIONS)
1. 기본 측정 제원 (MAIN FEATURES)
디스플레이 및 표시 표시 자릿수 (Digits) 6½ 디짓 (최대 표시값: 2,399,999)
디스플레이 규격 4.3인치 컬러 TFT WQVGA (480 × 272) 그래픽 LCD (LED 백라이트)
표시 모드 수치(Number), 바 미터(Bar Meter), 트렌드 차트(Trend Chart), 히스토그램(Histogram)
다국어 지원 영어, 한국어, 일본어, 중국어 간체/번체
기본 정확도 / 샘플링 속도 DCV 정확도 / 속도 DCV 기본 정확도: 0.01%  |  최대 샘플링 속도: 10 k readings/sec
내부 메모리 / 연산 메모리 및 수학/통계 내부 메모리: 100 k 데이터  |  연산: REL, dB, dBm, Compare, MX+B, %, 1/X  |  통계: Min, Max, Avg, P-P, STDEV

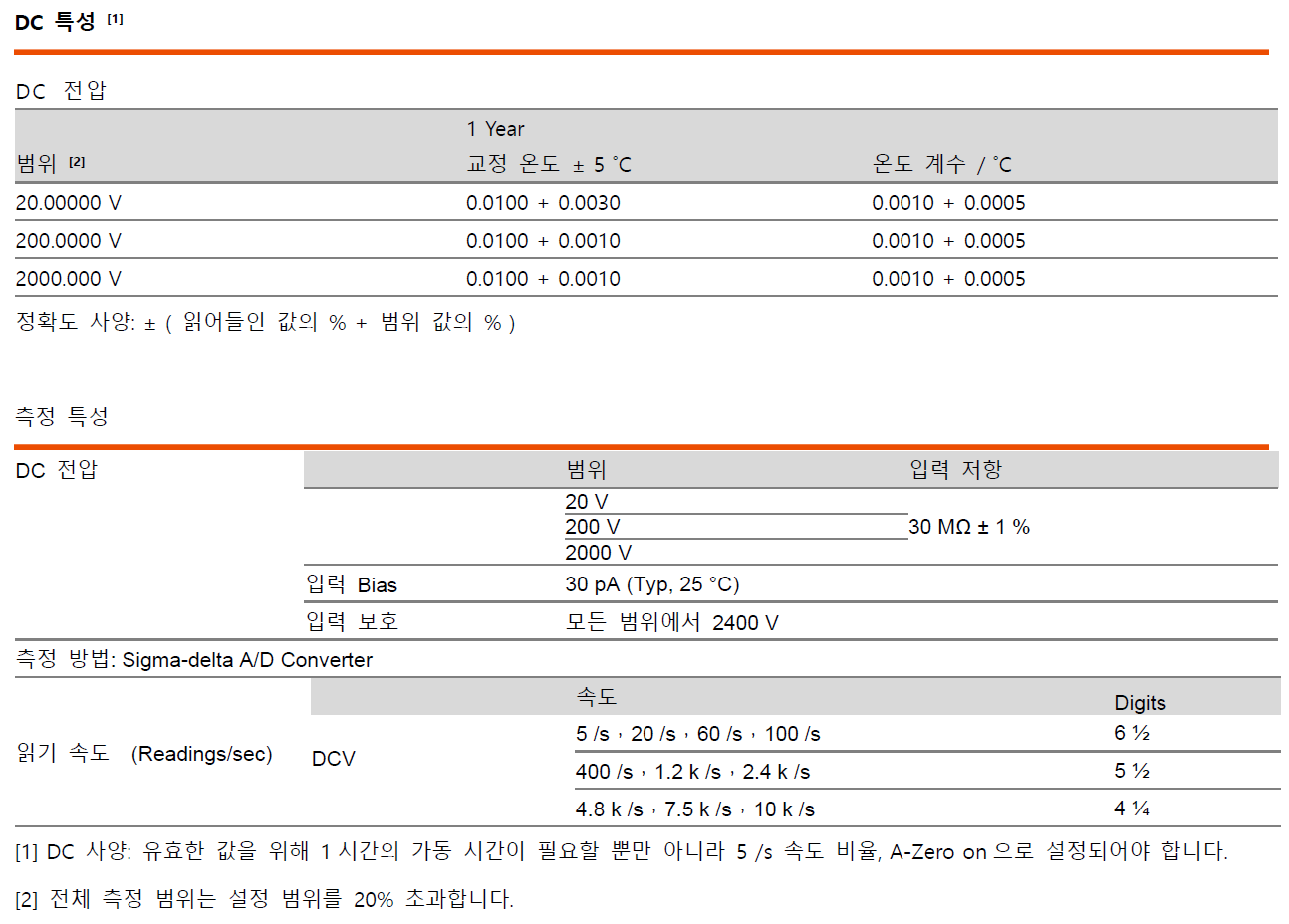

2. DC 전압 측정 사양 (DC VOLTAGE SPECIFICATIONS)
측정 범위 및 정확도 레인지별 정밀도 (1년, TCAL ± 5°C)
측정 레인지 정확도 ±(% of reading + % of range) 온도 계수 (/°C)
20.00000 V 0.0100% + 0.0030% 0.0010% + 0.0005%
200.0000 V 0.0100% + 0.0010% 0.0010% + 0.0005%
2000.000 V 0.0100% + 0.0010% 0.0010% + 0.0005%
입력 특성 입력 저항 (Input Resistance) 10 MΩ ± 1% (전 레인지 공통)
입력 바이어스 전류 < 30 pA (Typical, 25°C)
입력 보호 전압 전 레인지 DC 2400 V 보호 (감쇠기 없이 직접 2400V 측정 대응)
A/D 변환 방식 변환기 방식 시그마-델타(Sigma-delta) A/D 컨버터
판독 속도 (Reading Rate) 해상도별 판독 속도 • 6½ 디짓: 5/s, 20/s, 60/s, 100/s
• 5½ 디짓: 400/s, 1.2 k/s, 2.4 k/s
• 4½ 디짓: 4.8 k/s, 7.2 k/s, 10 k/s
3. 인터페이스 및 일반 사양 (INTERFACE & GENERAL)
통신 인터페이스 표준 탑재 포트 RS-232C, USB Host/Device, LAN, Digital I/O (비교 결과 외부 제어 출력)
선택 옵션 GPIB 통신 카드 (GDM-90G1, 고객 현장 장착 가능)
후면 입력 단자 후면 패널 입력 기본 제공 (시스템 통합 및 랙 장착 자동화 시험 환경에 최적화)
전원 공급 규격 전원 및 주파수 AC 100V / 120V / 220V / 240V ± 10%, 50/60/400 Hz ± 10% (소비전력: 최대 25 VA)
환경 조건 동작 환경 0°C ~ 55°C (정확도 보증 범위: 0~55°C, 40°C 기준 80% RH 비응축), 고도 최대 2,000 m
보관 환경 -40°C ~ 70°C
외형 치수 및 중량 외형 치수 (W × H × D) 벤치 탑: 266.9 × 107.0 × 301.8 mm (범퍼 포함)
랙 마운트: 220.0 × 88.0 × 276.6 mm (범퍼 제외)
제품 중량 약 3.30 kg (7.3 lbs)
품질 보증 보증 기간 3년 무상 보증 (3-Year Warranty)
* 사양은 60분 이상 워밍업 후, 속도 5/s 및 Auto Zero ON 설정 상태를 기준으로 적용됩니다. GVM-9102 NPI Announcement
제품 구성 및 액세서리 안내

기본 액세서리

  • 안전 매뉴얼 × 1, 파워 코드 × 1
  • GTL-246 : USB 케이블 × 1
  • GHT-116R : 테스트 리드 (적색) × 1
  • GHT-116B : 테스트 리드 (흑색) × 1

옵션 인터페이스

  • GDM-90G1 : GPIB 카드
* GPIB는 주문 시에 설치 가능합니다.

옵션 액세서리

  • GTL-234 : RS-232C 케이블, 9-핀 암-암 케이블, 약 2000 mm
  • GTL-248 : GPIB 케이블, 약 2000 mm
  • GRA-422 : 랙 마운트 키트 (19”, 2U)
  • GRA-454 : 랙 마운트 키트 (19”, 2U), 한 세트 또는 두 세트에 대응



주문 정보

GVM-9102



6 ½ digit 2kV DC 볼트미터











기본 액세서리

안전 매뉴얼 x 1, 파워 코드 x 1, USB 케이블 GTL-246 x 1, 테스트 리드 GHT-116R x 1, GHT-116B x 1

옵션 액세서리

GDM-90G1



GPIB 카드 인터페이스

GTL-234



RS-232C 케이블, 9-핀 암-암 케이블, 약 2000 mm

GTL-248



GPIB 케이블, 약 2000 mm

GRA-422



랙 마운트 키트 (19”, 2U)

GRA-454



랙 마운트 키트 (19”, 2U), 한 세트 또는 두 세트에 대응



목록보기
